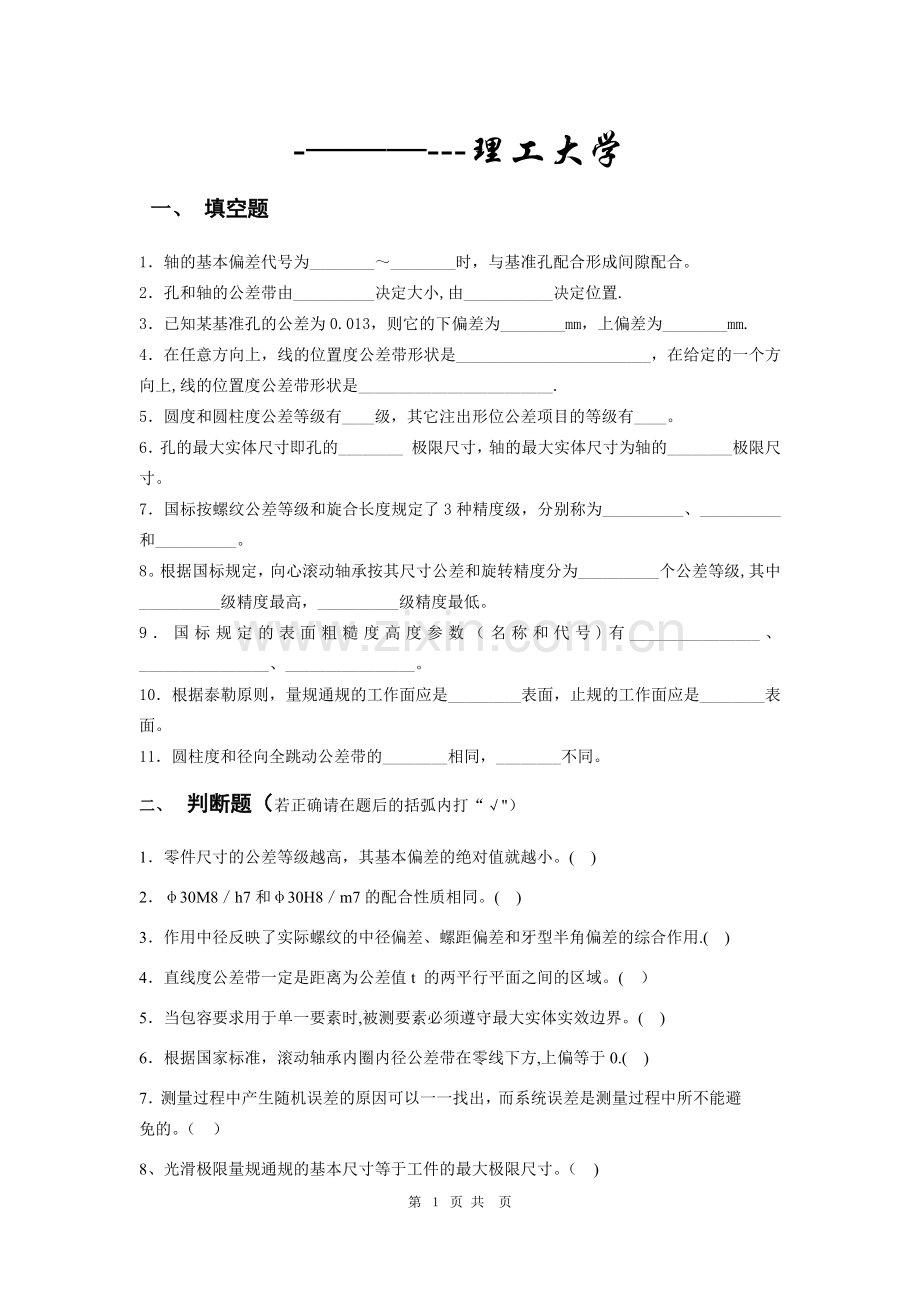

-———---理工大学
一、 填空题
1．轴的基本偏差代号为________～________时，与基准孔配合形成间隙配合。
2．孔和轴的公差带由__________决定大小,由___________决定位置.
3．已知某基准孔的公差为0.013，则它的下偏差为________mm，上偏差为________mm.
4．在任意方向上，线的位置度公差带形状是________________________，在给定的一个方向上,线的位置度公差带形状是________________________.
5．圆度和圆柱度公差等级有____级，其它注出形位公差项目的等级有____。
6．孔的最大实体尺寸即孔的________极限尺寸，轴的最大实体尺寸为轴的________极限尺寸。
7．国标按螺纹公差等级和旋合长度规定了3种精度级，分别称为__________、__________和__________。
8。根据国标规定，向心滚动轴承按其尺寸公差和旋转精度分为__________个公差等级,其中__________级精度最高，__________级精度最低。
9．国标规定的表面粗糙度高度参数（名称和代号)有________________、________________、________________。
10．根据泰勒原则，量规通规的工作面应是_________表面，止规的工作面应是________表面。
11．圆柱度和径向全跳动公差带的________相同，________不同。
二、 判断题（若正确请在题后的括弧内打“√"）
1．零件尺寸的公差等级越高，其基本偏差的绝对值就越小。( )
2．φ30M8／h7和φ30H8／m7的配合性质相同。( )
3．作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用.( )
4．直线度公差带一定是距离为公差值t 的两平行平面之间的区域。( ）
5．当包容要求用于单一要素时,被测要素必须遵守最大实体实效边界。( )
6．根据国家标准，滚动轴承内圈内径公差带在零线下方,上偏等于0.( )
7．测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避免的。（ ）
8、光滑极限量规通规的基本尺寸等于工件的最大极限尺寸。（ )
9．零件的实际尺寸越接近其基本尺寸就越好。( )
10．使用的量块数越多，组合出的尺寸越准确。（ )
三、某基孔制配合，基本尺寸为,孔公差为0.039mm,轴公差为0.025mm，已知配合的最小间隙是＋0.009 mm，试确定孔、轴极限偏差，画出孔、轴尺寸公差带图。
四、某仪器已知其标准偏差为σ=±0。002mm，用以对某零件进行4次等精度测量，测量值为67.020、67.019、67.018、67。015mm，试求测量结果.
五、在某仪器上对轴尺寸进行10次等精度测量,得到数据如下：20.008、20.004、20。008、20。010、20。007、20。008、20。007、20.006、20。008、20。005mm。若已知在测量过程中破在系统误差和粗大误差，试分别求出以单次测量值作结果和以算术平均值作结果的极限误差.
六．试将下列技术要求标注在图上。
（1）大端圆柱面的尺寸要求为φ45 0 -0。02mm，并采用包容要求。
（2）小端圆柱面轴线对大端圆柱面轴线的同轴度公差为0.03mrn。
（3)小端圆柱面的尺寸要求为，素线直线度公差为0。01mm,并采用包容要求。
（4）大端圆柱面的表面粗糙度Ra值不允许大于,其余表面Ra值不允许大于.
七、下列各图中，被测要素分别应用哪种公差原则?其理想边界的名称是什么？理想边界的尺寸是多少？若实测某零件得其实际尺寸处处为，轴线的垂直度误差为，试判断该零件对图a、b、c的三种技术要求是否合格？
八、请说明下列代号的详细含义。
1．
2．a) b)
互换性与技术测量 2006－2007（2）B卷 标准答案
一、 解：
1．a、h
2。 标准公差 基本偏差
3．0、0。013
4．圆柱面内的区域 两相互平行平面间的区域
5．13 12
6．最小 最大
7．精密级 中等级 粗糙级
8．5 B G
9．轮廓算术平均偏差 微观不平度十点高度 轮廓最大高度
10．全形 非全形（点状）
11．形状 方向及位置
评分标准：每空1分，共25分.
二、 解:
1．× 2。 √ 3。 √ 4.× 5。 × 6. √ 7.× 8。× 9. × 10。 ×
评分标准:每小题1.5分，共15分.
三、解：（1）根据已知条件，孔的基本偏差EI＝0，上偏差。
（2）已知Xmin＝EI—es＝＋0。009mm，es＝EI-Xmin＝0－0.009=-0.009mm，ei＝es-Td＝－0。009-0.025=-0.034mm。
评分标准：第1、2步各4分，公差带图2分；共10分。
四、解：
（1）测量结果
（2）测量结果的极限误差
评分标准：第1步，2分，第2步，5分；共7分。
五、解：
（1）
（2）单次测量值的极限误差
（3）算术平均值的标准偏差
（4)算术平均值的极限误差
评分标准：每步各2。5分，共10分.
六．解：
评分标准:每步各3分,共12分。
七、解：（1)a)被测要素应用独立原则，b）、c)被测要素应用最大实体要求。
（2）a）图无理想边界，b）、c）图的理想边界是最大实体实效边界,其中b）的理想边界尺寸是
c）图的理想边界尺寸是
（3）a）被测要素合格的条件是
根据已知数据，可知被测要素满足a）图的技术要求。
b）被测要素合格条件是
根据已知数据，可知满足b）图的技术要求。
c）被测要素的合格条件是
根据已知条件，可知不满足第一个条件，故不合格。
评分标准：第1步,3分，第2步,3分；第3步，6分；共12分。
八、解：
（1）第一个代号的含义：用不去除材料的方法获得表面，第二个代号的含义：用去除材料的方法获得表面，要求表面粗糙度值不大于。
（2)a）公制普通细牙螺纹,公称直径20mm，螺距2mm的内外螺纹配合，内螺纹的中径、小径公差带代号为6H，外螺纹的中径公差带代号为5g，大径公差带代号为6g.b）公制普通螺纹，公称直径10mm，中径公差带代号5g，大径公差带代号6g，短旋合长度.
评分标准：第1步，每小题各2分;第2步，每小题各2。5分，共9分。
1．φ30+0。012 -0。009mm的孔与φ30 0 —0。013mm的轴配合，属于＿基轴＿＿＿制＿过渡＿＿＿配合。
2．国家标准规定的优先、常用配合在孔、轴公差等级的选用上，采用“工艺等价原则”，公差等级高于IT8的孔均与＿高一级 ＿＿＿级的轴相配:低于IT8的孔均和＿ 同级＿＿＿级的轴相配。
3．孔、轴配合的最大过盈为，配合公差为，可以判断该配合属于＿＿过盈＿＿配合。
4．滚动轴承的负荷类型分为＿＿局部负荷 循环负荷 摆动负荷三种。
5．尺寸φ80JS8，已知，则其最大极限尺寸是＿φ80。023 ＿＿＿mm，最小极限尺寸是 φ79。977＿＿＿mm.
6．国标按螺纹公差等级和旋合长度规定了3种精度级,分别称为__________、__________和__________。
7．光滑极限量规按用途可分为____________、____________、___________三种。
8．国标规定表面粗糙度高度评定参数（名称和代号）有________________、________________、________________。
9．测量过程包括____________、____________、____________和____________四个要素。
10、互换性可分为____________和____________。
二、判断题（若正确则在括弧内打“√"）
1．图样标注mm的轴,加工得愈靠近基本尺寸就愈精确。（ ）
2．量块分“级”的主要依据是量块长度极限偏差和量块长度变动量的允许值.（ )
3．普通螺纹精度标准对直径、螺距、牙型半角分别规定了公差。（ )
4．滚动轴承内圈与轴的配合，采用基孔制.（ ）
5．有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。( )
6．配合精度要求高的零件，其表面粗糙度数值应大.（ ）
7．φ30H7／f6 和φ30F7／h6的配合性质相同。( ）
8．对同一要素既有位置公差要求,又有形状公差要求时，形状公差值应大于位置公差值。（ ）
9． 端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。（ )
10．对被测要素采用独立原则时，只要实际尺寸和形位误差中有一项超差，则该零件不合格。（ ）
三、有某一对配合的基本尺寸为，配合公差，最大间隙，孔公差，轴的下偏差，求Td 、ES、EI、es及Xmin(或Ymax)，并画出公差带图。
四、用某仪器对某工件外圆同一部位进行10次等精度重复测量，测量值分别为24。999、24。994、24.998、24.999、24.996、24.998、24。998、24.995、24.999、24.994mm。已知在测量过程中不存在系统误差和粗大误差,试求单次测量值的极限误差和算术平均值的测量极限误差。
五、图示零件，测得如下尺寸及其测量误差：，,，试求中心距的测量误差。
六、试将下列技术要求标注在下图上（另画图标注）。
1．圆柱面的尺寸为,采用包容要求，圆柱面的尺寸为，采用独立原则。
2．表面粗糙度的最大允许值为，表面粗糙度的最大允许值为.
3．键槽侧面对轴线的对称度公差为。
4．圆柱面对轴线的径向圆跳动量不超过0。03 mm，轴肩端平面对轴线的端面圆跳动不超过0。05 mm。
七、某孔的公差要求如图所示.问:被测要素采用哪种公差原则？其理想边界名称是什么？试列出被测要素合格的条件.若测得工件的局部实际尺寸处处都为=20。01mm，直线度误差，并判断该工件是否合格?
八、说明下面各标注代号的含义.
（1）M20×1。5-5g6g—L （2）
九、某螺母中径的公差带为，公称中径，中径公差.已知该螺母的实际中径，螺距累积偏差的中径当量，牙型半角偏差的中径当量。试写出该螺母中径的极限尺寸、螺母（内螺纹）中径合格性的判定条件，并判断该螺母中径是否合格。
1．基轴制 过渡配合
2．高一级 同级
3．过盈
4．局部负荷 循环负荷 摆动负荷
5．φ80。023 φ79.977
6。精密级 中等级 粗糙级
7．工作量规 验收量规 校对量规
8．轮廓算术平均偏差 微观不平度十点高度 轮廓最大高度
9．测量对象 计量单位 测量方法 测量结果的精确度
10．完全互换 不完全互换
评分标准：每空1分,共25分。
二、判断题
1．× 2. √ 3。 × 4。√ 5。× 6.× 7.√ 8。× 9。√ 10.√
评分标准：每小题1.5分，共15分。
三、解:
评分标准：每问个1。5分,公差带图2。5分，共10分。
四、解：(1）
（2)单次测量值的极限误差
（3)算术平均值的标准偏差
（4）算术平均值的极限误差
评分标准:每步各2分，共8分。
五、解：
（1）
（2）
评分标准：第一步2分，第二步,公式列写正确3分，结果正确1分，共6分.
六、解:
评分标准：每一小题全部正确3分，共12分。
七、解：(1）采用最大实体要求 （2)理想边界是最大实体实效边界 (3）被测要素合格的条件：
（4）根据上述合格条件,被测实际要素的体外作用尺寸
a、b两个条件均满足，故该被测工件满足图样上的技术要求。
评分标准：每一步，2分，共8分。
八、（10)解：（1）公制细牙外螺纹，公称直径20mm，螺距1.5mm；中径公差带代号5g;大径公差带代号6g；长旋合。
（2）(a）用去除材料的方法获得表面，表面粗糙度最大允许值是Ra，最小允许值是。（b）用去除材料的方法获得表面，表面粗糙度最大允许值是。（c)用不去除材料的方式获得表面。（d）不限加工方式，要求表面粗糙度最大允许值为.
评分标准:第1小题，每步1分；第2小题，每小题1.5分;共10分。
九、（6）解：（1）螺母中径的极限尺寸
因该螺母的中径的基本偏差为H，所以EI=0，
所以
（2）中径合格条件
（3）被测螺纹的作用中径
因为
故合格。
评分标准：每小题2分，共6分.
＊*＊＊* 2010 — 2011 学年第 1 学期课程
考核试题
《互换性与技术测量》(A卷）考核班级
学生数 印数 考核方式 闭卷 考核时间 120 分钟
一、选择题（每小题2分,共30分）
1．保证互换性生产的基础是 。
A．通用化 B。 系列化 C. 标准化 D. 优化
2．决定尺寸公差带大小的是 ，
A、公差等级 B、基本尺寸 C、实际偏差 D、基本偏差
3．ø60+0。046 0的孔与ø60±0.015的轴的结合是 配合；
A。 间隙 B。 过渡 C。 过盈 D. 无法确定。
4． 对于尺寸公差带,代号为P—ZC的基本偏差为
A、上偏差， 正值 B、上偏差,负值 C、下偏差, 正值 D、下偏差， 负值
5． 考虑到孔、轴的工艺等价性，下列孔、轴配合中选用不合理的是＿＿.
A．H8／u8 B．H6／g5 C．H8／js8 D．H9／a9
6．当需要对某一被测要素同时给出定向公差和形状公差时，其形状公差值不得（ ）定向公差的一半。
A．大于 B. 等于 C。小于 D.小于等于
7．当被测要素是圆柱面时，其形位公差带的形状是 之间的区域。
A B C D
8．孔的体外作用尺寸 其实际尺寸，
A、不大于 B、不小于 C、大于 D、等于
9．在表面粗糙度评定参数中，能充分反映表面微观几何形状高度方面特性的是 .
A。 Ra、 B。 Rz C. RY D. RSm
10．。如图2—1所示车床顶尖高度尺寸链，属于减环的是（ ）。
A．A1 B．A2 C．A3 D．A0
a） b)
11．公差要求是否实现需要通过 来判断。
A．计算 B。考察 C.检测 D。实验
12．滚动轴承内圈与基本偏差为h的轴颈形成 配合
A．间隙； B．过盈； C．过渡； D．无法确定。
13. 普通内螺纹中径合格条件是 .
A。 D2fe≤D2min D2s≥D2max B. D2fe≥D2min D2s≤D2max
C。 D2fe≤D2max D2s≥D2min D。 D2max≥D2fe≥D2min
14．螺纹标注：M 20×2－7h－L 中，“7h"表示 。
A. 中径和大径公差带; B。 中径公差带； C。 小径公差带； D。 中径和小径公差带
15． 齿轮的传动精度、平稳精度和接触精度 。
A．必须选择同一精度等级 B.可选择不同精度等级
C.必须传递运动准确性精度等级最高 D。必须传动平稳性精度等级最高
二、填空题（每空1分,共15分）
1。 尺寸公差带二要素是指公差带的 。
2. GB/T1800.2将线性尺寸的标准公差分为20级，其中最高级为
3. 表面粗糙度的两个高度特征参数中,比较全面客观地反映表面微观几何形状特征的是 。
4 。配合精度要求高的零件,其表面粗糙度数值应
5.齿轮精度指标FP的名称是 ，
6。在一定测量条件下，n次测取同一量值x， 其测量误差绝对值和符号以不可预计的方式变化,则为 误差
7。滚动轴承国家标准将内圈内径的公差带规定在零线的
8。优先数系派生系列Rr/p是指从Rr中每逢 项选一项所构成的优先数系
9。配合公差的数值愈小，则相互配合的孔、轴的公差等级愈
10.齿轮精度指标Fr的名称是_______________ ,属于_______________公差组，是评定齿轮_______________的单项指标。
11。尺寸φ80JS8，已知IT8=46μm，则其最大极限尺寸是 mm，
最小极限尺寸是 mm.
12。作用在轴承上的径向载荷可以分为局部载荷,循环载荷和 三类。
三、填表（每空2分,共20分)
1。根据已知项,填写未知项。
基本尺寸
孔
轴
Xmax 或Ymin
Xmin或Ymax
Tf
ES
EI
TD
es
ei
Td
φ50
0.025
0.016
—0.009
-0.050
2。根据下图,填下表。
最大实体尺寸
（mm）
最小实体尺寸
(mm）
采用的公差原则
边界名称及边界尺寸（mm)
尺寸与形位精度合格条件
四、综合分析题。(第1小题8分，第2小题12分，共20分）
1、改正下面标注错误的地方。
2、写出下列公差代号的含义。
（a) （b) （c）
五、计算题（15分）
1。有一螺栓M20×2—5h，加工后测得结果为:实际中径为18。681mm，螺距累积误差的中径当量fP=0。018mm,牙型半角误差的中径当量fa/2=0.022mm，已知公称中径d2=18。701mm，中径公差Td2=0。125mm.。
（1）解释M20×2-5h的含义。
（2）判断该螺栓的合格性。
试题答案要点及评分细则
课程名称：互换性与技术测量 （B卷） 专业年级： 填写人： 参 考 答 案 及 得 分 要 点 评分标准（得分）
一选择题（每题2分，共30分） 正确每个得2分
1C2A3B4B5D 6A7A8A9A10C 11C12B13C14A15B
二填空题（每题1分共10分） 正确每个得1分
1位置和大小；2 IT01；3 Ra ;4 较小 5 齿距累积误差
6 随机 ；7下方； 8 十 ；9高； 正确每个得1分
10 齿圈径向跳到误差 ； 11 84.6mm；75.4mm；12 摆动
三 填表（每空2分） 每空正确2分
(1)+0.086 ；0.021；0； 0.013； 0.034
(2)ǿ60;ǿ60.03;包容要求； 最大实体边界； ǿ60
da（60 60.03） fa<ǿ0.03
四 分析题 （第1小题10分，第2小题10分，共20分）
1. 答
共5处错误 改正一处2分。
第 1 页(共 2 页)
参 考 答 案 及 得 分 要 点 评分标准（得分）
2 答（1）a图 圆柱面任一素线的直线度公差值为0.02mm (3 分）
(2)b图 圆柱面中心轴线的直线度公差值为0.02mm （3分）
（3）c图圆柱的上端面对下端面的平度度公差值为0.02mm。（4）
五、计算题（共15分)
1符号含义正确得5分；合格性解题步骤及结果正确得10分
其中：M20×2—5h的含义：普通细牙外螺纹 ，公称直径为20mm，单
线螺纹，螺距为2mm,右旋向，中径和顶径的 每项1分
公差带为5h，中等旋合长度。 共5分
2 合格性判断 结果正确得2分
因为:中径的公差带为5h 所以其上偏差等于0 1分
下偏差等于-公差值即—0。125mm 1分
dmax=18.701+0=18。701mm 1分
dmin=18。701+（-0。125)=18。576mm 1分
dfe=d2sa+fp+ fa/2 2分
=18.681+0。018+0。022=18。721mm
因为：18.681＞18。576 所以保证连接强度 2分
dfe=18.721＞dmax（18.701 ）没有保证旋合性。
所以此螺栓不合格. 2分
第 1 页（共 2 页）
一、填空题
1．公差标准是对 几何量误差 的限制性措施，采用相应的技术措施 是贯彻公差与配合制的技术保证。
2．轴φ50js8，其上偏差为 +0。019 mm，下偏差为 -0.019 mm。
3．由于径向全跳动误差包括了圆柱度误差和同轴度误差，当 径向全跳动误差 不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差.
4．径向圆跳动公差带与圆度公差带在形状方面 相同 ，但前者公差带圆心的位置是
固定的 而后者公差带圆心的位置是 浮动的 .
5．φ30 +0.021 0mm的孔与φ30—0.007 —0.020mm的轴配合，属于 基孔 制 间隙 配合.
6．φ50mm的基孔制孔、轴配合，已知其最小间隙为0．05，则轴的上偏差是 -0。05 。
7．当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时，封闭环必为 最大极限尺寸 .
8．孔、轴的ES＜ei的配合属于过盈 配合，EI＞es的配合属于 间隙 配合。
9．某轴尺寸为Φ10-0。018 -0.028 mm，被测要素给定的尺寸公差和形位公差采用最小实体要求,则垂直度公差是在被测要素为 最小实体状态 时给定的.当轴实际尺寸为 Φ9。972 mm是,允许的垂直度误差达最大，可达 0.02 mm。
10．孔、轴配合的最大过盈为—60μm，配合公差为40μm,可以判断该配合属于 过渡 配合.
11．在产品设计中，尺寸链计算是根据机器的精度要求，合理地确定有关尺寸的公差和极限偏差 .
12．选择基准制时，应优先选用 基孔制 原因是加工孔比加工轴要困难,所用刀具量具尺寸规格也多,成本大。
13．配合公差是指 允许间隙或 过盈的变动量 ，它表示 配合精度 的高低。
14．国家标准中规定表面粗糙度的主要评定参数有 Re 、 Ry 、 Rz 三项。
15．
┻Φ0.1 A 含义是 给定方向上元素相对基准元素A的垂直度公差是 Φ0。1，且遵循最小实体要求 。
16．φ45+0。005 0mm孔的基本偏差数值为 0 ，φ50-0。050 —0.112轴的基本偏差数值为
-0.050 mm。
17．完全互换是指 零部件在装配或换前,不做任何的选择；装配时不做调整或修配；装配后能满足预定的使用性能要求。 。
18．孔尺寸φ48P7，其基本偏差是 —17 μm，最小极限尺寸是Φ 47。958 mm。
19．φ50H10的孔和φ50js10的轴,已知IT10=0。100mm，其ES= +0.100 mm，EI= 0
mm,es= +0.050 mm，ei= -0。050 mm。
20．圆柱度和径向全跳动公差带相同点是 公差带形状相同 ，不同点是 前者公差带轴线位置浮动而后者轴线的位置是固定的 。
21．圆度的公差带形状是 半径差为公差值 t的两个同心圆之间的区域 ，圆柱度的公差带形状是 半径差为公差值t的两个同轴圆柱面之间的区域 .
22．齿轮公法线长度变动(ΔFw)是控制 传递运动准确性 的指标，公法线平均长度偏差（ΔEw)是控制齿轮副 侧隙 的指标.
23．当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时，封闭环必为 最大极限尺寸 。
24．孔、轴的ES＜ei的配合属于 过盈 配合,EI＞es的配合属于 间隙 配合.
25．齿轮标记6DF GB10095-88的含义是：6表示 第Ⅰ，Ⅱ，Ⅲ公差组的精度等级 ，D表示 齿厚上偏差 ，F表示 齿厚下偏差 。
26．孔、轴配合的最大过盈为—60μm，配合公差为40μm，可以判断该配合属于过渡 配合。
27．在产品设计中，尺寸链计算是根据机器的精度要求,合理地确定 有关尺寸的公差和极限偏差 .
28．选择基准制时，应优先选用 基孔制 原因是加工孔比加工轴要困难，所用刀具量具尺寸规格也多,成本大.
29．尺寸链计算中进行公差校核计算主要是验证 封闭环基本尺寸，极限偏差和公差是否符合设计要求 。
30．某轴尺寸为Φ10—0。018 —0。028 mm，被测要素给定的尺寸公差和形位公差采用最小实体要求，则垂直度公差是在被测要素为 最小实体状态 时给定的。当轴实际尺寸为Φ9.972 mm是，允许的垂直度误差达最大，可达 0。02 mm。
31．实际偏差是指 实际尺寸减去基本尺寸所的的代数差 ，极限偏差是指 最大或最小极限尺寸减其基本尺寸所得的代数差 。
32．尺寸链计算的目的主要是进行 公差设计 计算和 公差校核 计算。
33．φ30+0.012 -0.009mm的孔与φ30 0 -0。013mm的轴配合，属于 基轴 制 过渡 配合。
34．常用尺寸段的标准公差的大小，随基本尺寸的增大而 增大 ，随公差等级的提高而 减小 。
35．尺寸链计算中进行公差校核计算主要是验证封闭环基本尺寸，极限偏差和公差是否符合设计要求 。
36．表面粗糙度是指 表述加工表面上具有较小间距和峰谷所组成的微观几何形状特征的术语 .
37．不完全互换是指 零部件在装配前，允许有附加的选择；装配时允许有附加的调整但不允许修配;装配后能满足预定使用性能要求 。
38．φ50H8／h8的孔、轴配合，其最小间隙为 0 ，最大间隙为 0.078 m m。
39．公差等级的选择原则是 满足使用要求 的前提下,尽量选用 较低 的公差等级。
40．零件尺寸链中的封闭环就根据 加工顺序 确定。
41．尺寸链计算的目的主要是进行公差设计 计算和 公差校核 计算。
42．普通螺纹精度标准仅对螺纹的 中径 规定了公差,而螺距偏差、半角偏差则由中径公差控制。
43．花键联结与单键联结相比,其主要优点是 定心精度高，导向性好，承载能力强。
44．φ45+0。005 0mm孔的基本偏差数值为 0 ，φ50-0.050 -0。112轴的基本偏差数值为 -0。050 mm。
45．某轴尺寸为Φ10-0。018 —0.028 mm，被测要素给定的尺寸公差和形位公差采用最小实体要求,则垂直度公差是在被测要素为 最小实体状态 时给定的。当轴实际尺寸为 Φ9。972 mm是，允许的垂直度误差达最大，可达 0.02 mm。
46．单键分为 平键 、 半圆键 和 楔键 三种，其中以 平键 应用最广。
47．由于径向全跳动误差 包括了圆柱度误差和同轴度误差,当 径向全跳动误差 不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差.
48．某轴尺寸为Φ10-0。018 -0.028 mm,被测要素给定的尺寸公差和形位公差采用最小实体要求，则垂直度公差是在被测要素为 最小实体状态 时给定的。当轴实际尺寸为Φ9.972 mm是,允许的垂直度误差达最大，可达 0。02 mm.
49．配合公差是指 允许间隙或过盈的变动量 ，它表示 配合精度 的高低。
50．φ50mm的基孔制孔、轴配合，已知其最小间隙为0．05，则轴的上偏差是 -0。05 。
51．径向圆跳动公差带与圆度公差带在形状方面 相同 ，但前者公差带圆心的位置是
固定的 而后者公差带圆心的位置是 浮动的 .
52．公差等级的选择原则是 满足使用要求 的前提下，尽量选用较低 的公差等级。
53．零件尺寸链中的封闭环就根据 加工顺序 确定。
54．孔、轴的ES＜ei的配合属于 过盈 配合,EI＞es的配合属于 间隙 配合.
55．当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时，封闭环必为最大极限尺寸 .
56．孔、轴配合的最大过盈为-60μm，配合公差为40μm,可以判断该配合属于过渡 配合。
57．在产品设计中，尺寸链计算是根据机器的精度要求，合理地确定有关尺寸的公差和极限偏差.
58．选择基准制时，应优先选用 基孔制 原因是加工孔比加工轴要困难，所用刀具量具尺寸规格也多,成本大。
59．配合公差是指允许间隙或过盈的变动量 ,它表示配合精度 的高低。
60．国家标准中规定表面粗糙度的主要评定参数有 Re 、 Ry 、 Rz 三项。
二、选择题（请选择一个或多个正确答案）
1．表面粗糙度代（符)号在图样上应标注在_ABD___ _ .
A． 可见轮廓线上。
B． 尺寸界线上。
C． 虚线上.
D． 符号尖端从材料外指向被标注表面.
E． 符号尖端从材料内指向被标注表面.
2．如图所示尺寸链，封闭环N合格的尺寸有 AB _ 。
A．6。10mm 12 0+0.05 N
B．5.90mm
C．5.10mm 8±0.05
D．5.70mm
E．6。20mm 15±0。05
250—0。05
3．齿轮公差项目中属综合性项目的有___AD_ _
A．一齿切向综合公差；
B．一齿径向公差；
C．齿圈径向跳动公差；
D．齿距累积公差；
E．齿形公差。
4．属于形状公差的有__AB__ _ 。
A．圆柱度。
B．平面度。
C．同轴度。
D．圆跳动。
E．平行度。
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
