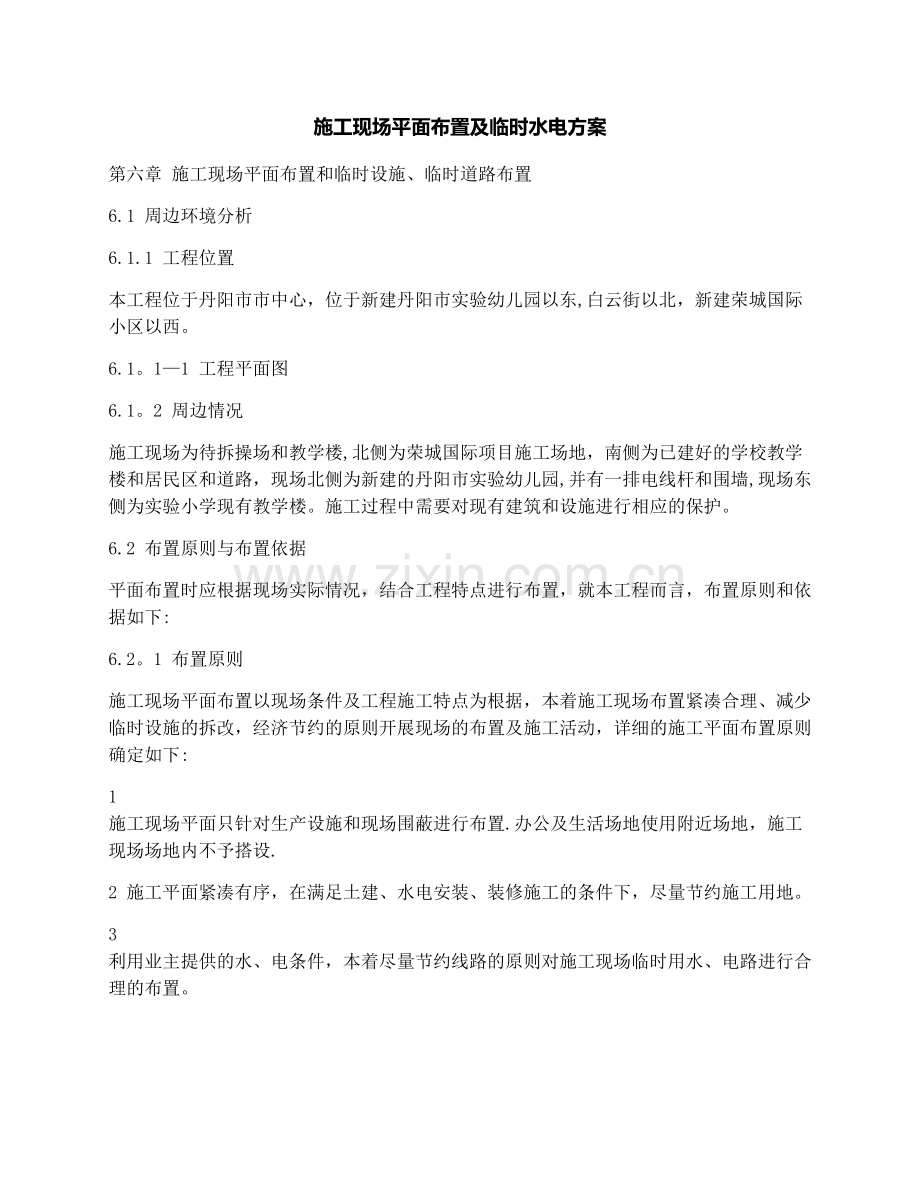

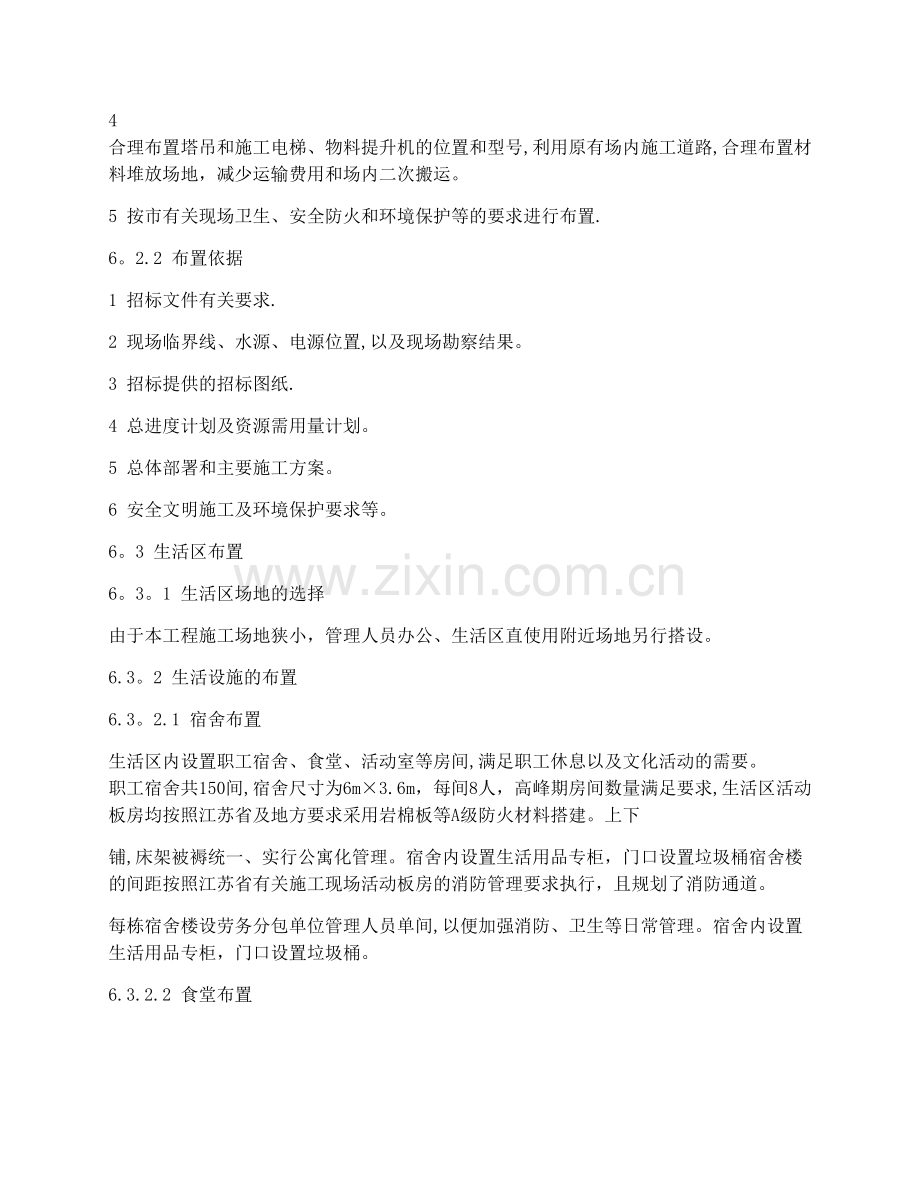

施工现场平面布置及临时水电方案第六章 施工现场平面布置和临时设施、临时道路布置6.1 周边环境分析6.1.1 工程位置本工程位于丹阳市市中心，位于新建丹阳市实验幼儿园以东,白云街以北，新建荣城国际小区以西。6.1。11 工程平面图6.1。2 周边情况施工现场为待拆操场和教学楼,北侧为荣城国际项目施工场地，南侧为已建好的学校教学楼和居民区和道路，现场北侧为新建的丹阳市实验幼儿园,并有一排电线杆和围墙,现场东侧为实验小学现有教学楼。施工过程中需要对现有建筑和设施进行相应的保护。6.2 布置原则与布置依据平面布置时应根据现场实际情况，结合工程特点进行布置，就本工程而言，布置原则和依据如下:6.2。1 布置原则施工现场平面布置以现场条件及工程施工特点为根据，本着施工现场布置紧凑合理、减少临时设施的拆改，经济节约的原则开展现场的布置及施工活动，详细的施工平面布置原则确定如下:1 施工现场平面只针对生产设施和现场围蔽进行布置.办公及生活场地使用附近场地，施工现场场地内不予搭设.2 施工平面紧凑有序，在满足土建、水电安装、装修施工的条件下，尽量节约施工用地。3 利用业主提供的水、电条件，本着尽量节约线路的原则对施工现场临时用水、电路进行合理的布置。4 合理布置塔吊和施工电梯、物料提升机的位置和型号,利用原有场内施工道路,合理布置材料堆放场地，减少运输费用和场内二次搬运。5 按市有关现场卫生、安全防火和环境保护等的要求进行布置.6。2.2 布置依据1 招标文件有关要求.2 现场临界线、水源、电源位置,以及现场勘察结果。3 招标提供的招标图纸.4 总进度计划及资源需用量计划。5 总体部署和主要施工方案。6 安全文明施工及环境保护要求等。6。3 生活区布置6。3。1 生活区场地的选择由于本工程施工场地狭小，管理人员办公、生活区直使用附近场地另行搭设。6.3。2 生活设施的布置6.3。2.1 宿舍布置生活区内设置职工宿舍、食堂、活动室等房间,满足职工休息以及文化活动的需要。 职工宿舍共150间,宿舍尺寸为6m3.6m，每间8人，高峰期房间数量满足要求,生活区活动板房均按照江苏省及地方要求采用岩棉板等A级防火材料搭建。上下铺,床架被褥统一、实行公寓化管理。宿舍内设置生活用品专柜，门口设置垃圾桶宿舍楼的间距按照江苏省有关施工现场活动板房的消防管理要求执行，且规划了消防通道。每栋宿舍楼设劳务分包单位管理人员单间,以便加强消防、卫生等日常管理。宿舍内设置生活用品专柜，门口设置垃圾桶。6.3.2.2 食堂布置生活区设置216的职工食堂,内配冰柜，蒸箱、炉灶、排风扇等设施。食堂设置独立的制作间、储藏间，门扇下方设置防鼠挡板，燃气罐单独设置存放间。食堂的制作间灶台及其周边铺贴瓷砖，高度1。8m。6.3.2.3 浴室布置生活区各设置六间浴室.浴室内贴瓷砖和防滑地砖。6.3。2。4 厕所布置按照每25人一个蹲位，在两个生活区各设一处水冲式厕所.厕所墙地面铺设白色瓷砖,由专人进行打扫，保持清洁卫生。6。3.2。5 密封垃圾站布置垃圾分类集中密闭堆放，垃圾采用移动式密封垃圾桶存放，严禁抛洒。6。3。2。6 生活区治安及生活管理生活区建立治安保卫制度，成立治安保卫小组，落实各项治安防范措施。整个生活区由专人进行管理，派人定时进行卫生打扫，做到干净、整洁、无异味、排水通畅,营造一个整洁、卫生的生活环境.6.4 办公设施布置办公室仍采用附近空余场地，现场办公室内统一配备办公桌椅和文件柜，并配备电脑、复印机、传真机等办公设施；会议室内配备拼装式长型会议桌，满足现场会议需要.6。5 生产设施布置6.5。1 现场围挡及出入口1 现场大门:现场共设置2处大门，其中一处位于场地和新建实验幼儿园之间，一处是位于城河路上的现有施工大门，施工区大门宽度8m,均按照企业CI形象标准管理要求制作,为了保持和周边环境的协调,设置成同周边环境相协调的样式。6.5。2 施工临时道路现场道路进行硬化处理，浇筑200厚C20混凝土。为满足施工过程中大型运输车行驶的需要,在施工现场主干混凝土道路，内配18150双向钢筋.现场道路沿一侧设置照明路灯装置，以便于夜间运输照明，路灯每15m设置一个,采用电线杆进行架设。与荣城国际项目协商使用其施工场地内的道路作为本工程出入口.6.5。3 堆放场地布置及防雨措施现场道路与建筑物之间，在塔吊覆盖范围内的空地上布置土建及其他专业分包的施工材料堆场。堆场区域浇筑80厚C20素混凝土.根据各施工阶段对相应堆场位置进行适当的调整。对易潮材料堆场上部加盖防雨棚，铺设防雨布。6。5.4 仓库、现场标养室及其他临时设施布置现场设置2间仓库，标养室内配空调、增湿器、温度计、湿度计等设备，满足现场标养室设置的条件要求。在施工现场设置移动式临时厕所。在加工场地周围设置垃圾回收站。在大门口设置洗车台及沉淀池。6.5.5 各阶段场地布置在地库桩基及支撑体系施工阶段，利用东侧未施工区域做临时道路及材料加工场地及材料堆放场地。在地下室结构施工阶段，根据现场的实际条件，结合施工部署,沿建筑周边区域及东侧教学楼桩基施工区域布置1个钢筋及木工加工及堆放场地；每个加工堆场内分别设置原材料堆放场地、加工棚和半成品堆放场地，上述场地尽量设置在塔吊覆盖半径范围之内。在地上结构施工阶段，加工场地移至场地内的空地上。在二次结构、初装饰施工阶段，堆场设置在施工电梯、物料提升机附近,材料进场后，及时安排人员用物料提升机将砌筑及初装饰施工材料转运至施工所需部位.在装饰、安装施工阶段，装饰、安装材料及各专业分包材料严格按照总承包单位指定的位置进 场及堆放，并在进场后及时运送至施工所在楼层，室外仅设装饰阶段材料临时堆场。6.6 临时用电布置1） 本工程现场临时用电采取TN-S供电系统,放射式多路主干线送至各用电区域，然后在每个供电区域内再分级放射式或链式构成配电网络，如图6。6-3所示。加强用水管理,严禁出现长流水的现象,给水龙头采用陶瓷芯密封的水龙头，指派专人对现场临时用水设备进行维护管理.加强厕所的卫生管理,及时冲洗、经常消毒，有堵塞情况时及时清理，保持整个卫生间的整洁、无异味，指定严格的卫生管理制度。现场排水沟定期进行清理，保持排水畅通。施工区、现场派专人打扫，保持现场卫生6.8 现场排水、排污布置本工程位于丹阳市市中心,为避免污水外排，影响周边环境和施工形象，需要制定现场排水、排污方案。6。8。1 车辆出场清洗方案在施工现场大门入口内侧处设置洗车槽,尺寸为6m4m。洗车槽水沟盖板用钢筋进行焊制，可以周转使用,同时配备高压冲洗水枪。洗车槽和沉淀池构成循环污水处理系统,冲洗车辆的水收集到沉淀池内沉淀，沉淀后的水现场进行重复利用.洗车槽和沉淀池见图6。8-1:图6。81 洗车槽示意图 6.8.2 施工现场排水、排污方案（1）在主道路边设置排水沟,通往临时沉淀池，排至室外市政污水管道。排水沟设在环行道路的外侧，道路采用单向找坡，坡向排水沟。排水明沟尺寸为0。3m0。4m，每30m设置一个沉沙池，尺寸1m1m0.8m.排水沟用砖砌，内抹砂浆，穿过道路时两边用混凝土整体浇筑,加盖重型钢筋混凝土盖板.最薄处200mm现场道路及排水沟剖面图 图6。8-2 排水沟示意图施工现场设置施工消防用水池、沉淀池、积水池。污水经排水沟排入沉淀池，经沉淀后排入积水池.将积水池中水用水泵抽入施工、消防用水池重复利用。安排专人及时清理沉沙池、沉淀池中污物，用车运出施工现场。(2）施工现场厕所采用移动式临时厕所，靠抽粪车将污物运出现场。6。8。3 生活区排水、排污方案（1）生活区雨水通过排水明沟汇入沉淀池后排入市政雨水管网。（2）生活区污水排入总体规划排污网络。（3）生活区厕所设置固定厕所,设置有化粪池，污水经过处理后，排入总体规划排污网络.6.9 各阶段施工总平面布置图6。9.1 地下车库桩基施工阶段平面布置图6。9。2 施工1区地上结构及施工2区桩基施工阶段平面布置图6.9。4 装饰装修施工阶段平面布置图6。9.5 临时用水、用电平面布置图第六章 施工现场平面布置和临时设施、临时道路布置6。1 周边环境分析6。1。1 工程位置本工程位于丹阳市市中心，位于新建丹阳市实验幼儿园以东，白云街以北，新建荣城国际小区以西.6。1.11 工程平面图6。1。2 周边情况施工现场为待拆操场和教学楼，北侧为荣城国际项目施工场地，南侧为已建好的学校教学楼和居民区和道路，现场北侧为新建的丹阳市实验幼儿园,并有一排电线杆和围墙，现场东侧为实验小学现有教学楼.施工过程中需要对现有建筑和设施进行相应的保护。6。2 布置原则与布置依据平面布置时应根据现场实际情况，结合工程特点进行布置,就本工程而言，布置原则和依据如下：6.2.1 布置原则施工现场平面布置以现场条件及工程施工特点为根据，本着施工现场布置紧凑合理、减少临时设施的拆改，经济节约的原则开展现场的布置及施工活动，详细的施工平面布置原则确定如下:1 施工现场平面只针对生产设施和现场围蔽进行布置。办公及生活场地使用附近场地，施工现场场地内不予搭设.2 施工平面紧凑有序，在满足土建、水电安装、装修施工的条件下，尽量节约施工用地.3 利用业主提供的水、电条件，本着尽量节约线路的原则对施工现场临时用水、电路进行合理的布置.4 合理布置塔吊和施工电梯、物料提升机的位置和型号，利用原有场内施工道路，合理布置材料堆放场地，减少运输费用和场内二次搬运.5 按市有关现场卫生、安全防火和环境保护等的要求进行布置。6。2。2 布置依据1 招标文件有关要求.2 现场临界线、水源、电源位置，以及现场勘察结果。3 招标提供的招标图纸。4 总进度计划及资源需用量计划.5 总体部署和主要施工方案.6 安全文明施工及环境保护要求等。6.3 生活区布置6.3。1 生活区场地的选择由于本工程施工场地狭小,管理人员办公、生活区直使用附近场地另行搭设。6.3。2 生活设施的布置6。3.2.1 宿舍布置生活区内设置职工宿舍、食堂、活动室等房间,满足职工休息以及文化活动的需要。 职工宿舍共150间，宿舍尺寸为6m3.6m,每间8人，高峰期房间数量满足要求，生活区活动板房均按照江苏省及地方要求采用岩棉板等A级防火材料搭建.上下铺，床架被褥统一、实行公寓化管理。宿舍内设置生活用品专柜，门口设置垃圾桶宿舍楼的间距按照江苏省有关施工现场活动板房的消防管理要求执行，且规划了消防通道。每栋宿舍楼设劳务分包单位管理人员单间，以便加强消防、卫生等日常管理。宿舍内设置生活用品专柜,门口设置垃圾桶。6.3。2。2 食堂布置生活区设置216的职工食堂，内配冰柜，蒸箱、炉灶、排风扇等设施。食堂设置独立的制作间、储藏间，门扇下方设置防鼠挡板，燃气罐单独设置存放间。食堂的制作间灶台及其周边铺贴瓷砖，高度1。8m。6.3。2.3 浴室布置生活区各设置六间浴室.浴室内贴瓷砖和防滑地砖。6.3。2。4 厕所布置按照每25人一个蹲位，在两个生活区各设一处水冲式厕所。厕所墙地面铺设白色瓷砖，由专人进行打扫，保持清洁卫生。6。3。2。5 密封垃圾站布置垃圾分类集中密闭堆放,垃圾采用移动式密封垃圾桶存放,严禁抛洒。6.3.2。6 生活区治安及生活管理生活区建立治安保卫制度，成立治安保卫小组,落实各项治安防范措施.整个生活区由专人进行管理,派人定时进行卫生打扫，做到干净、整洁、无异味、排水通畅，营造一个整洁、卫生的生活环境。6。4 办公设施布置办公室仍采用附近空余场地，现场办公室内统一配备办公桌椅和文件柜,并配备电脑、复印机、传真机等办公设施；会议室内配备拼装式长型会议桌，满足现场会议需要。6.5 生产设施布置6.5。1 现场围挡及出入口1 现场大门：现场共设置2处大门，其中一处位于场地和新建实验幼儿园之间,一处是位于城河路上的现有施工大门，施工区大门宽度8m，均按照企业CI形象标准管理要求制作,为了保持和周边环境的协调，设置成同周边环境相协调的样式.6。5。2 施工临时道路现场道路进行硬化处理，浇筑200厚C20混凝土。为满足施工过程中大型运输车行驶的需要，在施工现场主干混凝土道路,内配18150双向钢筋。现场道路沿一侧设置照明路灯装置，以便于夜间运输照明,路灯每15m设置一个,采用电线杆进行架设。与荣城国际项目协商使用其施工场地内的道路作为本工程出入口。6。5.3 堆放场地布置及防雨措施现场道路与建筑物之间,在塔吊覆盖范围内的空地上布置土建及其他专业分包的施工材料堆场.堆场区域浇筑80厚C20素混凝土。根据各施工阶段对相应堆场位置进行适当的调整。对易潮材料堆场上部加盖防雨棚,铺设防雨布。6。5.4 仓库、现场标养室及其他临时设施布置现场设置2间仓库，标养室内配空调、增湿器、温度计、湿度计等设备，满足现场标养室设置的条件要求。在施工现场设置移动式临时厕所.在加工场地周围设置垃圾回收站。在大门口设置洗车台及沉淀池。6。5。5 各阶段场地布置在地库桩基及支撑体系施工阶段，利用东侧未施工区域做临时道路及材料加工场地及材料堆放场地。在地下室结构施工阶段,根据现场的实际条件,结合施工部署，沿建筑周边区域及东侧教学楼桩基施工区域布置1个钢筋及木工加工及堆放场地；每个加工堆场内分别设置原材料堆放场地、加工棚和半成品堆放场地,上述场地尽量设置在塔吊覆盖半径范围之内。在地上结构施工阶段,加工场地移至场地内的空地上。在二次结构、初装饰施工阶段，堆场设置在施工电梯、物料提升机附近，材料进场后，及时安排人员用物料提升机将砌筑及初装饰施工材料转运至施工所需部位。在装饰、安装施工阶段,装饰、安装材料及各专业分包材料严格按照总承包单位指定的位置进 场及堆放,并在进场后及时运送至施工所在楼层，室外仅设装饰阶段材料临时堆场。6.6 临时用电布置1） 本工程现场临时用电采取TN-S供电系统，放射式多路主干线送至各用电区域,然后在每个供电区域内再分级放射式或链式构成配电网络,如图6。6-3所示。
