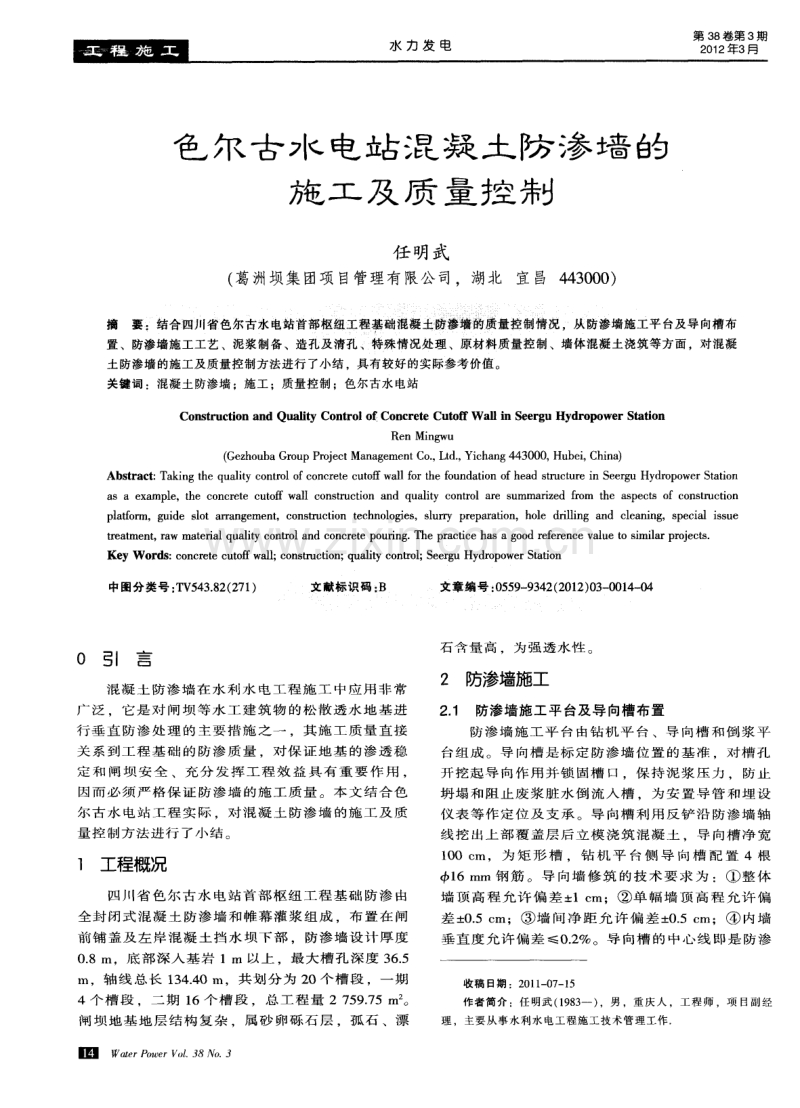

水 力 发 电 第 3 8 卷第3 期 2 0 1 2年3 月 色 尔 古 水 电 站 混 凝 土 防 渗 墙 的 施 工 及 质 量 控 制 任 明武 ( 葛洲坝集 团项 目管理 有限公 司，湖北宜 昌 4 4 3 0 0 0 ) 摘要：结合四川省色尔古水电站首部枢纽工程基础混凝土。 防渗墙的质量控制情况，从防渗墙施工平台及导向槽布 置、防渗墙施工工艺 、泥浆制备 、造孔及清孔、特殊情况处理 、原材料质量控制 、墙体混凝土浇筑 等方 面，对混凝 土防渗墙 的施工及质量控制方法进行了小结 ，具有较好的实际参考价值。 关键词 ：混凝土防渗墙 ；施工 ；质量控制；色尔古水电站 Co ~t r u c t i o n a n d Qu a l i t y C o n t r o l o f C o n c r e t e C u t o ff Wa l l i n S e e r g u Hy d r o p o we r S t a t i o n Re n Mi n g wu ( G e z h o u b a G r o u p P r o j e c t Ma n a g e m e n t C o ． ， L t d ． ， Y i c h a n g 4 4 3 0 0 0 ， H u b e i ， C h i n a ) Ab s t r a c t ： T a k i n g t h e q u a l i t y c o n t r o l o f c o n c r e t e c u t o ff w a l l f o r t h e f o u n d a t i o n o f h e a d s t r u c t u r e i n S e e r g u Hy d r o p o w e r S t a t i o n a s a e x a mp l e ，t h e c o n c r e t e c u t o f f wa l l c o n s t r u c t i o n a n d q u a l i t y c o n t r o l a r e s u mma ri z e d f r o m t h e a s p e c t s o f c o n s t ruc t i o n p l a t f o r m，g u i d e s l o t a r r a n g e me n t ，c o n s t ruc t i o n t e c h n o l o g i e s ，s l u r r y p r e p a r a t i o n ，h o l e d ril l i n g a n d c l e a n i n g ，s p e c i a l i s s u e t r e a t m e n t ， r a w ma t e ri a l q u a l i t y c o n t r o l a n d c o n c r e t e p o u ri n g ． T h e p r a c t i c e h a s a g o o d r e f e r e n c e v a l u e t o s i m i l a r p r o j e c t s ． Ke y W o r d s ： c o n c r e t e c u t o ff w all ； c o n s t ruc t i o n ； q u ali t y c o n t r o l ； S e e r g u Hy d r o p o w e r S t a t i o n 中图分类号 ： T V 5 4 3 ． 8 2 ( 2 7 1 ) 文献标识码： B 文章编号 ： 0 5 5 9 — 9 3 4 2 ( 2 0 1 2 ) 0 3 - 0 0 1 4 — 0 4 0 g l 言I 石含量高 为强透水性。 混凝 土 防渗 墙 在 水 利水 电工程 施 工 中应 用 非常 广泛 ．它是 对 闸 坝等水 工建 筑 物 的松 散透 水 地 基进 行 垂 直 防渗 处 理 的 主要措 施 之 一 ，其 施 工质 量 直接 关 系到 工程 基 础 的 防渗 质量 ．对保 证 地基 的渗 透稳 定 和 闸 坝 安 全 、充 分 发 挥 工 程 效 益 具 有 重 要 作 用 ， 因而必 须严 格 保 证 防渗 墙 的施 工 质量 。本文 结 合 色 尔 古水 电站 工 程 实 际 ，对混 凝 土 防渗 墙 的施 工 及 质 量 控 制 方 法 进 行 了小 结 。 1 工程概况 四川省 色 尔 古水 电站 首部 枢纽 工程 基础 防渗 由 全 封 闭式 混凝 土 防渗墙 和 帷 幕灌 浆 组成 ，布 置在 闸 前 铺 盖及 左 岸混 凝 土 挡水 坝 下部 ，防 渗墙 设计 厚度 0 ． 8 IT I 。底 部深 入基 岩 1 m 以上 ，最 大槽 孔 深度 3 6 ． 5 m，轴 线 总长 1 3 4 ． 4 0 m，共 划分 为 2 0个 槽段 ，一期 4个 槽段 ，二 期 1 6个 槽段 ，总 工 程量 2 7 5 9 ． 7 5 I n 。 闸 坝地 基 地层 结 构 复杂 ，属砂 卵砾 石 层 ，孤 石 、漂 圜W a t e r P o w e r V o 1 ． 粥N o ． 3 2 防渗墙施工 2 ． 1 防渗 墙施工 平 台及导 向槽布 置 防 渗墙 施 工平 台 由钻 机 平 台 、导 向槽 和 倒 浆 平 台组成 。导 向槽 是标 定 防 渗墙 位 置 的基 准 ．对 槽 孔 开 挖起 导 向 作用 并锁 固槽 口 ，保 持泥 浆 压 力 ．防止 坍 塌 和阻 止 废浆 脏水 倒 流 入槽 ．为安 置 导 管 和埋 设 仪 表 等作 定 位及 支 承 。导 向槽 利 用 反铲 沿 防渗 墙 轴 线 挖 出上 部 覆 盖层 后立 模 浇筑 混 凝 土 ，导 向槽 净 宽 1 0 0 C 1T I ，为 矩 形 槽 ．钻 机 平 台 侧 导 向槽 配 置 4根 +1 6 mi l l 钢 筋 。导 向墙 修筑 的技 术 要 求 为 ：① 整 体 墙 顶 高程 允 许 偏 差 1 C l T I ：② 单 幅 墙 顶 高 程 允 许 偏 差 0 ． 5 c m；③ 墙间净 距允许偏差 0 ． 5 c m；④ 内墙 垂 直度 允许 偏 差 ≤0 ． 2 ％。导 向槽 的 中心线 即是 防渗 收稿 日期 ：2 0 1 1 - 0 7 — 1 5 作者简 介：任 明武 ( 1 9 8 3 一 ) ，男 ，重庆 人 ，工程 师 ，项 目副经 理 ，主要从事水利 水电工程施 工技术管理工作． I 工 ‘ l 口0：匕二， J、口 ， J ＼ 巾 U 墙 的设 计 中心线 ，要 求 最 大偏 差小 于 3( 3 1 1 "1 。 同时 施 工 平 台需 布 置 冲浆 沟 、排 渣 沟 、集 污坑 。施 t平 台 剖 面 见 图 1 。 6 5 0 轻轨 景l 辱 线倒 浆 平 台 暑 圣 集污坑 图 1 混凝土防渗墙施工平台剖面 ( 单位除注明外 ．c m) 2 ． 2防渗墙施工工艺 混凝 土 防渗墙 施 工工 艺流 程见 图 2 。 水、 电及施 机械准备H 场地平整 泥浆系统布设 砂石骨料储备 1 l 构筑导向槽及施工平台 混凝土拌和系统 拌制混凝土 l 混凝土运输I 孔口取样f 铺设方木及轨道 二二二]=二二= 安装造孔机械 二二二[二 T 期槽孔 施工 ．．．．．．．．．．．．．．．．．．．．．．I． ． ． ．． ． ．．． ．～ 终孔验 收 ．．．．．．．． I ．． ． ． ．． ． ． ． ． ． ． ． ～ 清 孔验收 二二二二[二 二 设混凝 十导管 ．．．． ． ．．。。．．I ． ． ． ． 。 ． ． ． ． ． ． ．． ． ． ． ． ． ～ 混凝土浇筑成墙 I I 期槽施工孔 安装搅浆设备 ．．．．．．．．．．．．．．． ．．．．． 【．．． ．．． 一 原材料储备 二二]二二 制浆 二二二[= 储 浆池 二二二工二二二 泥浆回收及净化 图 2混凝 土 防渗 墙 施 工 工 艺 流 程 2 ． 3泥浆 制备 泥浆 的质 量直 接 关 系 到 防渗 墙 造 孔 时 的 固壁 效 果 ，如果 泥浆质量不 符合要求 ，很 可能会 引起塌槽 事 故 ．因而 制备泥浆所 用黏 土必须按 规范要 求选取 ，本 工 程 所用 黏 土 为从 都 江 堰 采 购 的优 质 黏 土 ．质 量 满 足 要 求 ，所 制 泥 浆 性 能符 合 DL ／ T 5 1 9 9 --2 0 0 4 《 水 电水 利工程 混 凝土 防渗 墙施 工规 范》 中的有关 要求 。 2 ． 4防渗墙 造 孔 2 ． 4 ． 1 造 孔设 备 根 据 本 工 程 地 层 漂 石 、 大 孤 石 含 量 比较 高 以 及 渗 透 性 强 等 特 点 ，选 用 了 C Z 一 3 0型 冲击 钻 机 造 孔 ， 该 设 备便 于操 作 和维 护 ，并 已在 同类 型工 程 施 工 中 得 到 很 好 的 应 用 。 2 ． 4 ． 2造 孔 方法 防渗 墙 造 孔 采 用“ 钻 劈 法 ” 。施 工 按 照 先 I期 槽 、后 Ⅱ期 槽 的顺 序 进 行 ，待 相 临 的 I期 槽 孔 施 工 完 成后 再施 工 Ⅱ期槽 孔 。同一槽 孔遵循 先 主孔 钻进 、 后 劈 打副 孔 成槽 的原 则 ．在 主 孔 未终 孔 时 不得 劈 打 副 孔 。奇 数 孔 为 主孔 ，偶 数 孔 为 副 孔 。施 工 中 当 主 孑 L 钻 至设计 深 度后再 劈 打副孔 ，最后 打“ 小墙 ” ，形 成 槽 孔 由 于槽 孔两 端 的主孔 的垂 直度 将 直 接 影 响 与 Ⅱ 期 槽 段 的连接 ，影 响 整个 防渗 墙施 工 的连 续 性 ，而 中部 的 主孔 也 将 影 响 到劈 打 副孔 的垂直 度 。因此 钻 进 主 孔 时要 求 孔 位 必须 准 确 ．垂 直 度必 须 符 合规 范 要 求 。槽孑 L 到 达 设 计深 度 后 ，由现 场工 程 师进 行 确 认 ，经 批 准后 终 孔 。 副孔采 用“ 劈打法 ” ，由于与 副孔相 邻 的均 为 已 经 钻进 的主孔 ，有两 个 自由面 ，因此成孔 速 度较 快 。 副 孔 全 部 终 孔 后 ，需 要“ 找 ” 主 、副 孔 间 的“ 小 墙 ” 。最 终造 出符 合要 求 的规整 槽孔 。典 型槽 段布 孔 划 分 见 图 3 图 3典型槽段 内主副孔的划分( 单位 ：m) 2 ． 5混凝 土 防渗墙 质量 控制 措施 ( 1 )混凝 土 防渗墙 接 头 孔采 用 套 打 一钻 的钻 凿 套 接 法施 工 ，在 I期 槽 混凝 土浇 筑完 毕 且 具有 一 定 强度 后( ≥2 4 h ) ，经 现场 监理 工程师 验 收后进行 。 ( 2 )施 工 过 程 中要 严 格 控 制 孔形 ，包 括 孔 位 、 孔 宽 、孔 深 和 孔 斜等 。孔形 的检 查 与验 收 一般 采 用 测量 的办 法 ，即先 确 定设 计 轴 线及 主 、副孔 中心 位 置 ．然后 根 据 实 际钻 孔 的 中心 位 置量 出其偏 差 。采 用 S E T 21 1 0全站 仪 进行 现 场放 样 定位 ；采 用“ 重 锤 法 ”监 控 孔 斜率 ：采 用 专用 测 绳测 量 孔 深 ；通 过 钻 头 测 量 孔 宽 。 ( 3 )槽 孔 质 量要 求 及 控 制措 施 。① 各单 孔 开 孔 中心 线 伊 置 在设 计 防渗墙 中心 线上 、下 游 方 向的 误 差 不 得 大 于 3 c i n 。② 槽 孔 应 平 整垂 直 ，防止 偏 斜 。 孔位 允 许偏 差 不得 大 于 3 c m：槽孔 两端 主孔孔 斜 率 不 得 大 于 0 ． 2 ％ ，其 余 槽 孔 孔 斜 率 不 得 大 于 0 ． 4 ％ ， 遇含 孤 石 、漂石 地 层 以及 基 岩 面倾 斜 度 较 大等 特 殊 情 况 时 ， 孔 斜 率 控 制 在 0 ． 6 ％ 以 内 ， 相 邻 孔 不 得 异 向 ；整个 槽 孔孑 L 壁 要 求 平整 ，无梅 花 孔 、探 头 石 和 波浪 形 小 墙 等 。③ I、 Ⅱ期 槽 孔接 头 套 接孔 的两 次 孑 L 位 中心在 任一 深度 的偏 差值 均不 得 大 于 1 ／ 3墙 厚 ， 并采 取措 施 保证 设 计 墙 厚 。④ I 期 槽 孔 两端 主孔 经 检查 合 格 后 ，方 可钻 劈 副孔 。经检 查 槽孔 中任 意 高 程水 平断 面上 均无 梅花 孔 、探 头石 和 波浪 形小墙 等 ， 施 工 质 量 符 合设 计 和 规 范要 求 。槽 孔 终孔 后 ，报告 现 场 质 检 工 程师 会 同监 理 、业 主进 行 孔 位 、孔 深及 孔 形 的全 面检 查验 收 ，合 格后 进行 清孔换 浆 。 ( 4)基 岩 鉴定 。两岸 边 防渗墙 深 入 弱 风化 基 岩 W a t e r P o w e r V o 1 ． 3 8 N o ． 3 困 o 0 o 0 ～0 0 0 — 0 0 0 0 —0 0 0 一 o 0 o 0 — 0 0 0 0 0 — 0 0 o 0 0 0 0 0 0 0 0 — 0 0 0 0 0 0 — 0 o 0 o 0 — 0 0 o o o 0 嚣 _ D 0 0 0 0 o 一 ，vvv{ 0 o 0 0 0 0 一 一0 o 0 0 0 0 0 0 0 0 0 0 一 一0 0 0 0 0 0 [U l ￡ 斗o 面 以下 1 m。为 了掌握地 层 岩性及 防 渗墙 底线 高 程 ， 沿 防渗 墙轴 线 布设 先 导 孔 ，钻取 芯 样 进行 鉴 定 ，并 描绘 出地质 剖 面图 ，以指导 施工 。 2 ． 6防渗墙 清孔 ( 1 )清 孔 采用 抽 筒换 浆 法 ，在 清 孔 的 同时 不 断 向孔 内补充 新 鲜 泥浆 ，另外 ， Ⅱ期 槽 的接头 孔 采用 钢 丝刷 子钻 头 上 下刷 洗 孔壁 ，直至 刷 子 钻头 上 不带 泥 屑 、 孔 底 淤 积 不 再 增 加 后 ，经 现 场 监 理 工 程 师 检 查验 收达 到设计 要求 时终 止 。 ( 2 ) 清 孔 换 浆 结 束 后 1 h， 如 果 孔 底 淤 积 厚 度 ≤1 0 c m，泥浆 样取 自孔 底 以上 0 ． 5 m处 ，泥浆 密 度 ≤1 ． 1 0 g ／ c m ，马 氏 漏 斗 粘 度 ≤3 0 s ， 含 砂 量 ≤ 1 0 ％ ，即各 项 清孔 指 标 满 足规 范 要 求 时 ，则 清 孔 验 收 合 格 ，此 时 由监 理 工程 师 签 发 清 孔 验 收 合 格 证 ， 然 后方 可进行 下道 工序 的施工 。 2 ． 7 特殊 情况 处理 ( 1 )漏浆 、塌孔 、渗 水处 理 。施 工 中应 储 备 足 够 的堵 漏 材料 以备 用 。在 造 孔过 程 中 ，遇 漏浆 、塌 孔 等 事 故 时 ，采 用 改善 泥 浆 性 能 ，加 大 泥 浆 密 度 ， 向孔 内加 人 黏 土 、锯末 及 水 泥等 措 施 。确 保孑 L 壁 稳 定 和槽 孔安 全 。在 部分 漏浆 、塌孔 比较 严重 的槽 段 ， 在 泥 浆 中加 入少 量 水 泥效 果 很好 ；因本 工 程 地层 透 水 性 强 ，部 分槽 段 在 造孔 施 工 时沿 河 流方 向渗水 特 别 严 重 ，若 处 理不 好极 易 引 起塌 槽 事 故 ，为 此 ，在 渗 水 严重 的槽 段 ，在 防渗 墙 上游 侧 采 用 了 固结灌 浆 措施 ，既有 效 阻止 了渗水 ，也 防止 了槽孔 塌 孔 ，确 保 了防渗墙 的施 工进 度 。 ( 2 )掉钻 、埋 钻处 理 。在 防渗 墙施 工 中经 常会 发生 掉 钻 、埋 钻 等孔 内事故 ，施工 过 程 中出现 掉 钻 或埋 钻 时 ，立 即组 织 人 员分 析 事故 发 生 的原 因 ，采 取“ 绳套法 ” 、 “ 打捞 法 ”或“ 埋 钻移 位处 理法 ” 等 方式 进行 处理 ，充分 保证 工程施 工 的顺利 进行 。 ( 3 )砂 层 处理 。钻进 中遇砂 质 地 层 时 ，严 格 控 制抽 渣 次数 和 时 间 ，加 大 泥浆 密度 ，向孑 L 内投 入 大 量 的黏 土和块 碎石 ．反 复冲击 加 固孔 壁 。 ( 4)漂 、孤石 处 理 。造 孔 过程 中 ，遇漂 石 、孤 石 以及 风化 岩 块 等影 响钻 进 工 效 时 ，在 确保 孔 壁 安 全 的前 提 下 ，采 用孔 内定 向 聚能爆 破 ，在 漂 、孤 石 比较 富集 的部 位采用 钻孔 预爆 等来 提高钻 进工效 。 2 ． 8混凝 土原材 料质 量控 制 2 ． 8 ． 1 混凝 土配 合 比参 数选 定 要 求 》 中第 6 ． 2条 ，对混 凝 土 施 工 配合 比进 行 了设 计 ，在 多方 论 证 的 同时 ，采 用 不 同厂 家 、不 同品种 的 P ． 03 2 ． 5水 泥 设 计 了多 个 配 合 比 ，并 通 过 配 合 比 试 验确定 最终 的施工 配合 比( 见表 1 ) 。 在 配制 前 ，分 批 进行 了原材 料 性 能检 测 ，并 于 使 用 前 5 d报 经监 理 人 批 准 。经 施 工期 间的 随 机取 样 检 验 ，以及 对 防 渗墙 的取 芯 试 验结 果 表 明 ，色尔 古 水 电站 首 部枢 纽 工程 防渗墙 的混凝 土施 工 配 合 比 的各项 指标 均满足 设计 和现行 规程规 范要求 。 2 。 8 ． 2 混凝土施工物理特性要求 混 凝土 人孔 时 的坍 落度 为 1 8 ～ 2 2 c m；扩 散度 为 3 4 ～ 4 0 c m：坍 落 度保 持 1 5 c m 以上 的时 间 不 少 于 1 h；混 凝 土 的初凝 时 间不 少 于 6 h，终凝 时 间不 宜 大 于 2 4 h。 2 ． 9 防渗墙墙体混凝土浇筑施工及质量控制 防渗 墙 混凝 土 统一 由拌 和系 统按 施 工配 合 比拌 制 ，用 6 1 T I 专 用罐 车运 输 ，混凝 土 的拌 和 、运 输要 保证 能 连续 浇 筑 ，若 因 故 中断 ，中断 时 间不 得超 过 3 0 mi n。 浇筑 混 凝 土采 用 泥浆 下 直升 导 管法 ，混 凝 土浇 筑 导 管 的 下 设 间 距 必 须 符 合 设 计 及 D 5 1 9 9 — 2 0 0 4 《 水 电水利 工程混 凝土 防渗墙 施工 规范 》要 求 。 在 槽孔 清孔 验 收合 格 后 下设 浇 筑导 管 ，导 管 采 用法 兰 盘连 接 ，管 径 +2 2 0 mm，导 管定 期 进行 密 闭 承压 试 验检 测 。 I期槽 孔 两端 的导管 距 孔端 小 于 1 ． 5 I ／ 1 ， Ⅱ期槽孔 两端 的导管 距孔 端 1 ． 0 m。导管 间距不 得 大 于 3 ． 5 m，当孔 底 高 差 大于 0 ． 2 5 m 时 ．导 管 中 心 放 置 在该 导 管控 制 范 围 内的最 低 处 。混 凝 土浇 筑 前 每 个 导 管均 下入 隔离球 塞 ，开始 浇 筑 时先 在导 管 内注 入 适 量 的水 泥砂 浆 ，并 准 备 好 足 够 数 量 的 混 凝 土 ， 以使 隔离 球塞 被 挤 出后 能将 导 管底 端 埋 人混 凝 土 中 一 定 深 度( 1 - 6 m) 。 混凝 土浇 筑施工 工艺及 质 量控制 措施 为 ： ( 1 )混 凝 土运 输 及 浇筑 强度 应 不 小 于最 大 计 划 浇筑 强 度 的 1 ． 5倍 。采用 直 升 导 管法 浇 筑 防 渗 墙 水 下 混 凝 土 。混凝 土 用搅 拌 车运 至槽 孔 口分 料斗 ． 由 分 料 斗分 料人 槽 浇 筑 。在 浇筑 过 程 中 ，控制 各 料 斗 均匀 下料 ，并 根据 混凝 土 上 升速 度起 拔 导 管 。混 凝 土必 须连 续 浇 筑 ，槽孔 内混凝 土 上 升速 度 宜控 制 在 3 ～ 7 m／ h，并 连续 上升 至墙 顶 高程 ，相应 导管 埋深 为 2 — 6 m，相邻 导管底 高 差不大 于 4 n l 。 严 格按 照 设 计下 发 的《 混 凝 土 防渗 墙施 工 技 术 ( 2 )槽孔 内混凝 土 面 应均 匀 上 升 ，其 高差 要 求 表 1 混凝土防渗墙施工配合比 圈W a r e r P o w e r V o f ． 粥 N o ． 3 1 I u_) -J ．t ．~ - 巴j ／ ．1 、 口 ／ J ＼ 吧 如 比 觥 上 ] 爹 橱 口 口 也上 ‘ ^ 贝 里 巾U 控 制 在 0 ． 5 m 以 内 。每 3 0 mi n测 量一 次 混 凝 土 面高 程 ，每 2 h测 定 一 次 导管 内混 凝 土 深 度 ，并 及 时填 绘 混 凝 土 浇筑 指 示 图 ，以便 核 对 浇筑 量 ：在 开始 和 结 尾 阶段 适 当增 加 测量 次 数 。防 渗墙 混 凝 土终 浇 顶 高 程应 高 于设计 墙 顶 5 0 c m。 ( 3 ) 浇 筑 混 凝 土 时 ， 孔 口设 置 盖 板 ， 防 止 混 凝 土 散 落 在槽 孔 内 。槽孔 底 部 高 低 不平 时 ，从低 处 浇 起 。不 符合 质 量 要 求 的混 凝 土严 禁 浇 入 槽 孔 内 ，同 时 应 防止人 管 的混凝 土将 空气 压 入导 管 内 。 ( 4)在混凝土 浇筑时将 根据监理人 的指示 在机 口 或槽 口人 口处 随机取样 ，检验混凝土 的物理力学性能 。 ( 5 )浇 筑 混凝 土 时 ，如发 生 质 量 事 故应 立 即停 止 施 工 ，并 及 时将 事 故 发 生 的 时 间 、位 置 和原 因分 析 报 告监 理 工 程 师 ，并 按 规 范要 求 和 监 理 工程 师 批 准 的处 理意 见进 行处 理 。 3 防渗墙质量控制效果 本 工 程 在 一 期 和 二 期 混 凝 土 防 渗 墙 成 墙 2 8 d 后 ．按 四方 要求 布置 了 6个质 量检 查孔 ，用 S GZ 一Ⅲ A型 回转 式 钻 机 ．用 91 mm 金 刚 石 钻 头 完 成 了防 渗 墙 质量 检 查 孔 钻孔 取 芯 ，进行 了芯 样 检查 和钻 孔 压水 试 验 。芯 样 检 测 和压 水试 验 结果 表 明 ，防渗墙 成墙质 量较 好 ，混凝 土密 实 ，无 气 泡 、夹 泥 等现象 ， 压水试 验 成果 均 满足 设计 要求( 透 水 率 ≤1 L u) ，混 凝 土 芯 样 长 度 基 本 上 在 1 m 左 右 ． 最 长 达 2 ． 0 4 m． 检 查 孔 封孔 采 用机 械 压 浆 封孔 法 。由监 理 抽取 6组 混 凝 土 芯 样 送 试 验 室 。并 在 专 业 监 理 工 程 师 的 监 督 下 进 行 了强 度 、抗 渗性 、轴心 强 度 与静 力 抗压 弹性 模 量试 验 ，各项 指标 均满 足设计 要求 。 4 结语 随着 国民经 济 的迅速 发 展 ，水 利水 电工 程 将越 来 越 多 ，混 凝 土 防渗 墙 的应 用 将 越来 越 广 ，对 其技 术 、质 量 要 求也 越 来 越 高 。在 混凝 土 防 渗墙 施 工过 程 中 ，只要 加 强各 工 序 的施 工 质量 控 制 ，尤 其 是加 强 槽 孔 造 孔 、清 孔 、混 凝 土 浇 筑 工 序 的质 量 控 制 ， 一 定能 有效保 证 混凝 土防 渗墙 的施工 质量 。 参 考文 献 ： [ 1 ] D L ／ T 5 1 9 9 --2 0 0 4 水电水利工程混凝土 防渗墙施工规范[ S ] ． [ 2 ] 水利水 电施工 工程师手册[ M] ． 北 京 ：中科多媒 体电子 出版社 ， 2 o o 3 ： 4 78 — 5 o 4 ． ( 责任编辑常 青) ( 上接 第7页)况下岔管段 的应力水平进 行配筋计算 。 4 结论 ( 1 )采 用 多 元 线 性 回归 与 逐 步 回 归相 结 合 的方 法 ．对 实 测 点 应 力进 行 反 演 ，得 到 的 自重 、顺 河 向 构 造 、横 河 向构 造 回归 系数 分 别 为 1 ． 1 4 5 、0 ． 0 1 0 7 、 0 ． 0 4 4 9。使 得 回归 值 与 实 测 值 拟 合 程 度 较 好 。应 力 呈 O z > o r y > o r x 分布 ． 回归应 力 场仍 然 以 自重应 力 场 为 主 ，但 在水 平方 向存 在一 定 的构造 作用 。 ( 2 )地 下 岔 管 段 开 挖 后 洞 室 周 围 岩体 的 位 移 、 应 力分 布符 合 一 般规 律 ，不 同 工况 及 不 同衬砌 厚 度 对 围 岩 稳 定 性 有 较 大 的 影 响 。 ( 3 ) 尾 水 岔 管 段 分 别 采 用1 ． 2 、 1 ． 5 m 和 1 ． 8 m 的 衬砌 厚 度 时 ，岔管 段 衬 砌 位移 、拉 应 力 随衬 砌 厚 度 的 增 大 而 减 小 ，且 衬 砌 厚 度 为 1 ． 5 m 和 1 ． 8 m 时 差 别 很 小 。完 建 工 况 下 岔 管 段 衬 砌 的 位 移 量 最 大 ， 运行 工 况 下 岔 管段 衬 砌 拉 应 力 量最 大 。衬 砌 厚 度 对 各尾 水 主支 洞衬砌 变 形及 应力 影 响较小 。 ( 4)运 行 工 况 为该 工 程 的 控 制工 况 ，根 据 运 行 工况 下 岔管 段 的应 力 进行 配筋 计算 。 ( 5) 由于尾 水 岔 管岔 档 部 位 结构 复杂 ，存 在 拉 压应 力 集 中现象 。衬 砌 应 力部 分 超 过 混凝 土 的抗 拉 强度 ．建议适 当加强岔 裆部 位衬 砌 的局 部 配筋 。 参考 文献 ： [ 1 ] 谷艳 昌，何 鲜峰 ，梁月英 ，等． 坝址 区三维 初始地应力场 的应 力反演 回归分析 [ J ] ． 水力发 电，2 0 0 7 ，3 3 ( 2 ) ： 2 6 — 3 0 ． [ 2 ] 刘忠富 ，刘 天鹏 ，蔡洪亮 ，等． 蒲石河抽水 蓄能 电站地 下厂房 三 维初始应力 场反演 分析 [ J ] ． 岩土力学 ，2 0 0 8，2 9 ( 增 ) ： 1 8 1 — 1 8 4 ． [ 3 ] 易达 ，陈胜宏 ，葛修润． 岩体初 始应力场 的遗传算法与有 限元 联合反演法 [ J ] ． 岩土力学 ，2 0 0 4 ，2 5 ( 7 ) ： 1 0 7 7 — 1 0 8 0 ． [ 4 ] 易达 ，徐 明毅 ，陈胜宏 ，等 ． 人 工神经 网络 在岩体初始应 力场 反演 中的应用 [ J ] ． 岩 土力学 ，2 0 0 4 ，2 5 ( 6 ) ： 9 4 3 — 9 4 6 ． [ 5 ] 白俊光 ，李 蒲健． 拉西瓦水 电站坝址 区高地 应力场三维 数值反 演分析 [ J ] ． 水力发 电，2 0 0 7 ，3 3 ( 1 1 ) ： 3 4 — 3 8 ． [ 6 ] 任旭华 ，徐海 奔 ，束加庆． 地下水 工隧洞 围岩及钢筋混凝 土岔 管结构数值分析 [ J ] ． 四川大学学报 ，2 0 0 9，4 1 ( 4 ) ： 8 - 1 3 ． [ 7 ] 肖明． 大 型 地下 钢筋 混凝 土岔 管结构 优 化分 析 [ J ] ． 水利 学报 ， 2 0 0 1 ( 1 2 ) ： 8 - 1 3 ． [ 8 ] 肖明． 地下高压钢筋混凝土岔管渗水开裂二维数值分析计算 [ J ] ． 岩石力学与工程学报 ，2 0 0 2，2 1 ( 7 ) ： 1 0 2 2 — 1 0 2 6 ． [ 9] 苏凯 ，伍鹤皋． 水工隧洞钢筋混凝土衬砌非线性有限元分析 [ J ] ． 岩土力学 ，2 0 0 5，2 6 ( 9 ) ： 1 4 8 7 — 1 4 9 0 ． [ 1 O] 范景伟． 岩石力学论文集[ M] ． 成都 ：成都科技大学出版社 ，1 9 9 1 ． ( 责任编辑杨健) W a t e r P o w e r V o 1 ． 3 8 N o ． 3衄
