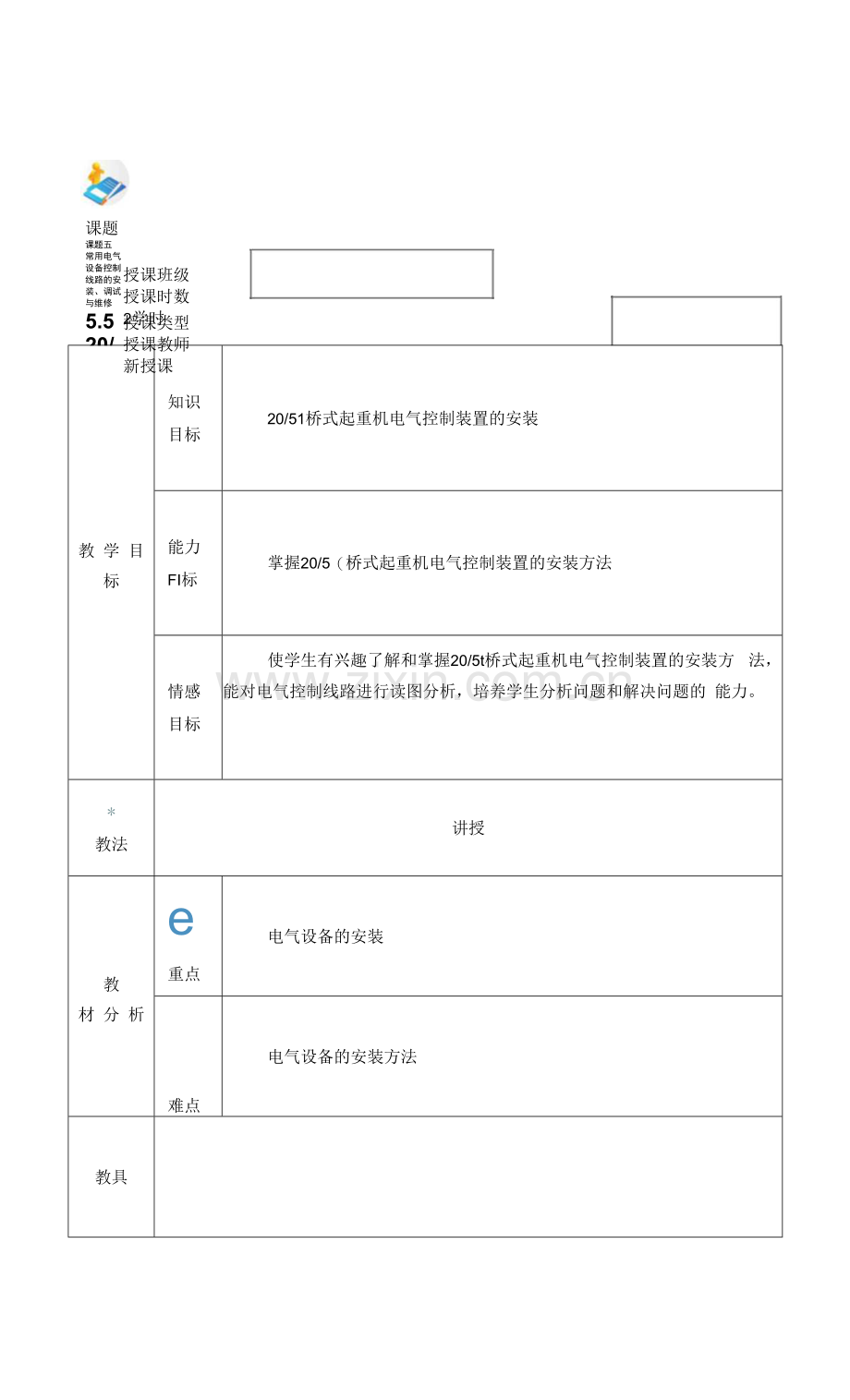

电力拖动与PLC(第2版)-施俊杰教案-项目五5-1.docx_第1页
第1页 / 共13页
本文档共13页,全文阅读请下载到手机保存,查看更方便
资源描述
课题课题五 常用电气设备控制线路的安装、调试与维修5.5 20/5t桥式起重机电气控制装置 授课班级授课时数2学时 教 学 目 标 知识 目标 20/51桥式起重机电气控制装置的安装 能力 FI标 掌握20/5(桥式起重机电气控制装置的安装方法 情感 目标 使学生有兴趣了解和掌握20/5t桥式起重机电气控制装置的安装方 法,能对电气控制线路进行读图分析,培养学生分析问题和解决问题的 能力。 * 教法 讲授 教 材 分 析 e 重点 电气设备的安装 难点 电气设备的安装方法 教具 授课类型授课教师新授课 课题五常用电气设备控制线路的安装、调试与维修5.5 20/5t桥式起重机电气控制装置一、安装前的准备.熟悉设备 1 .准备材料.检查.准备好常用工具、仪器仪表以及辅助材料二、电气设备的安装 1 . 20/5t桥式起重机轨道接地.安全供电滑动触线的安装.凸轮控制器的安装,磁力控制盘的安装 2 .限位开关的安装.起重机照明电路、降温取暖电路的安装.电线管路的安装.敷设连接线 3 .移动小车供、馈电线路的安装教学过程 教学 环节 教学内容 教学调控 时间分配 安装i台桥式起重机,其工作量很大, 牵扯面很广。 老师做课 5分钟 除电气安装外,还要有机械、起重、电气焊及技术服务 前引入 等各方面的密切配合,这些都要提前落实, 做好准备。 引 入 课 教学环节教学内容教学调控时间分配 课题五常用电气设备控制线路的安装、调试与维修 5.5 20/5t桥式起重机电气控制装置 2 0/5 t桥式起重机电气控制系统的安装包括电线 管路的敷设、电器设备的安装以及电器设备之间的连接 等。 教师结合 一、安装前的准备 1 •熟悉设备电路实例 讲解 电路实例 讲解 电路实例 讲解 15分钟 2. 准备材料 3. 检查 检查各电器是否良好,其中包括检查电动机、电磁 制动器、凸轮控制器及其他控制器件。 4 .准备好常用工具、仪器仪表以及辅助材料 二、电气设备的安装 电气设备的安装主要是管路的安装 1 . 2 0/5 t桥式起重机轨道接地教师结合 15分钟 轨道接地包括轨道之间的连接及接地制作、埋设,所给图示 它是设备及人身安全的重要保障讲解 (1)桥式起重机轨道的连接: 起重机轨道的连接包括同一根轨道上接头处的连接 和两根轨道之间的连接。 制作方法是:首先量取轨道间的跨度,截取所需要 的扁钢或圆钢,将其敲打平直,然后焊接在轨道之间。 教学环节教学内容教学调控 时间分配 室内的接地扁钢沿墙敷设,并安装固定扁钢的卡子。两 端与两根轨道可靠地焊接。 (2)桥式起重机接地体的制作与安装: 通常情况下,起重机的接地体可以利用自然接地体, 如混凝土柱子中的钢筋。当需要制作人工接地时,可选 用专用接地体或用5 0 m m X 5 0 m m X 5 m m角钢, 截取长度为2. 5 m,其一端加工成尖状。 接地体制作完成后打入土壤中,用接地扁钢将接地 体焊接成一体,并引到轨道上焊接牢固,然后填土夯实 至沟平。 (4 )埋设接地体:接地体埋设位置应距建筑物3 m以上,距进出口或人行道3 m以上,应选在土壤导电 性较好的地方。 (5)接零保护:除了起重机的可靠接地之外,在 实行保护接零的企业和车间还要保证起重机轨道可靠接 零(即保证起重机金属壳体任一部份的良好接零)。 2.安全供电滑动触线的安装 供给电源,主要构成部件是导管和受电器 (1)供电导管的安装:用吊装夹将供电导管悬吊、教学 环节 教学 环节 教学 环节 教学内容 教学调控时间分配 固定在支架上,支架悬吊间距约为1 . 5 m。教师参照 (2 )供电导管的调整:水平距离误差W 4 mm; 图示讲解 调整导管水平高度误差W 2 mm。 15分钟 (a)安全供电用装置安装靖构图 (3 )电源接入:在导管接线处设置三相电源指示 灯,然后将电源接入导管。 根据电路图制作线路板,并将其安装在容易观察、 便于维修及牢固无震动的物体上。然后将电源线接入安 全供电滑触线导管的铜导体上。进线方式有中间进线和 端部进线两种。接线完毕,用万用表检测是否有短路现 象,确认完好后,在导管另一端套上封盖端帽。 教师讲解 5分钟 凸轮控制器在2 0 5 t桥式起重机中用于控制电动 机M 1 M 2 M 3 M 4的转向和转速,安装时控制转轴要 竖直放置。 4 .磁力控制盘的安装 磁力控制盘用于控制主钩提升电动机M 5。 5. 限位开关的安装 2 0/5 t桥式起重机限位开关包括小车前后极限限 位开关,大车左右极限限位开关,主钩上升极限限位开教学 环节 教学 环节 教学 环节 教学内容 教学调控 时间分配 关,副钩上升极限限位开关以及驾驶室门、舱盖出入口、 桥式栏杆出入口的联锁保护限位开关等。 安装要求:依据设计位置安装固定限位开关,限位 开关的型号、规格及撞压方式要符合设计要求,以保证 安全撞压、动作灵敏、安全可靠。 6. 起重机照明电路、降温取暖电路的安装SAI SAI SAI 教师结合 起重机照 明及信号 电路图讲 解 注意事项 (1 )该电路所取得的2 2 0 V及3 6 V电源均不 接地,严禁利用起重机壳体作为电源回路,严禁利用起 重机壳体或轨道作为工作零线。 (2 )安装电器时,要考虑变压器允许的容量,变 压器不得超负荷使用。 7. 电线管路的安装 2 0/5 t桥式起重机的电路敷设分为两部分,一是 教师讲解 驾驶室内的布线,二是室外的布线,二者之间通过接线 端子相连接。 8. 敷设连接线 2 0/5 t桥式起重机连接线必须采用铜芯多股软 线,而导线一般选用橡胶绝缘电线。室、控制箱内的配 线,主回路小截面积导线与控制回路导线,可用塑料绝 缘导线。 9. 移动小车供、馈电线路的安装2 0 5 t桥式起 教师结合 重机的移动小车上装有主副卷扬机、小车前后运动电动图示讲解 10分钟 5分钟 10分钟 教学 环节 教学 环节 教学 环节 教学内容 教学调控时间分配 机及上升限位开关等。根据小车在使用过程中不断运动 的特点通常有软线和硬线两种供、馈电线路。 (1)橡胶软电缆供、馈电线路采用拖缆安装方式 (a)(b) 安装操作时,首先按钢支架跨度及小车运行跨度截 取电缆长度(可留出相当的余量),然后截取尼龙绳。先 将尼龙绳与电缆连接,再用吊环将电缆吊在钢缆上。每 2 m设一个吊装点,吊环与电缆、尼龙绳固定时,电缆 上要设防护层。最后,将电缆从小车支架上引到小车上, 将电缆两端与电气设备连接好。接好线后,移动小车, 观察拖缆拖动情况,吊环不阻滞、电缆受力合理并且不 打结即可准备试车。 (2 )硬线供、馈线路应采用安全供电滑触线,首 先根据小车电器容昂:选取安全供电滑触线规格,然后便 可进行安装。具体操作和安装方式参考前面的内容。线 管选择及导线共管敷设原则见第三章第六节。 教学 环节 教学内容 教学调控 时间分配 1.起重机电气设备的安装分为哪几部分? 教师提问 5分钟 巩 2.起重机照明电路、降温取暖电路安装的注意事 固 项是什么? 练 习 课 后 起重机的安装核心是电气设备的安装,分为9个部 教师简要 5分钟 小 分,重点理解各部分安装的方法原理。 总结 结 . / kJ 课 后 作 业 课 后 回 顾
