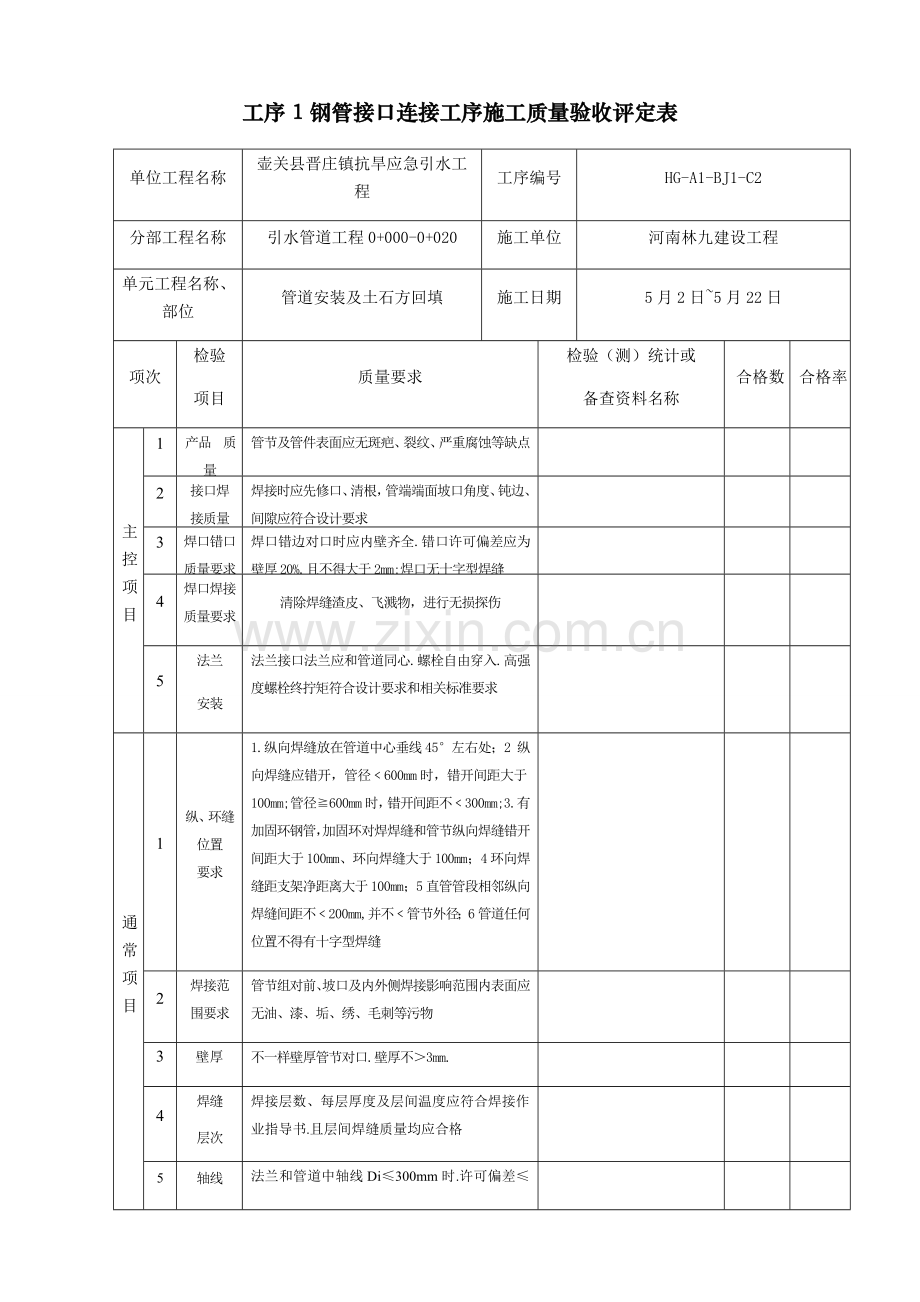

工序1钢管接口连接工序施工质量验收评定表单位工程名称壶关县晋庄镇抗旱应急引水工程工序编号 HG-A1-BJ1-C2 分部工程名称引水管道工程0+000-0+020 施工单位河南林九建设工程单元工程名称、部位管道安装及土石方回填施工日期 5月2日~5月22日项次检验项目质量要求检验（测）统计或备查资料名称合格数合格率主控项目 1 产品质量管节及管件表面应无斑疤、裂纹、严重腐蚀等缺点 2 接口焊接质量焊接时应先修口、清根，管端端面坡口角度、钝边、间隙应符合设计要求 3 焊口错口质量要求焊口错边对口时应内壁齐全.错口许可偏差应为壁厚20%.且不得大于2mm;焊口无十字型焊缝 4 焊口焊接质量要求清除焊缝渣皮、飞溅物，进行无损探伤 5 法兰安装法兰接口法兰应和管道同心.螺栓自由穿入.高强度螺栓终拧矩符合设计要求和相关标准要求通常项目 1 纵、环缝位置要求 1.纵向焊缝放在管道中心垂线45°左右处；2 纵向焊缝应错开，管径﹤600mm时，错开间距大于100mm; 管径≧600mm时，错开间距不﹤300mm;3.有加固环钢管，加固环对焊焊缝和管节纵向焊缝错开间距大于100mm、环向焊缝大于100mm；4环向焊缝距支架净距离大于100mm；5直管管段相邻纵向焊缝间距不﹤200mm,并不﹤管节外径；6管道任何位置不得有十字型焊缝 2 焊接范围要求管节组对前、坡口及内外侧焊接影响范围内表面应无油、漆、垢、绣、毛刺等污物 3 壁厚不一样壁厚管节对口.壁厚不＞3mm. 4 焊缝层次焊接层数、每层厚度及层间温度应符合焊接作业指导书.且层间焊缝质量均应合格 5 轴线偏差法兰和管道中轴线Di≤300mm时.许可偏差≤1mm. Di﹥300mm时.许可偏差≤2mm. 6 法兰连接偏差连接法兰之间保持平行.许可偏差﹤法兰外径1.5‰且﹤2mm.螺孔中心许可偏差孔径5% 施工单位自评意见主控项目检验结果全部符合验收评定标准，通常项目逐项检验点合格率大于 %，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日监理单位复核评定意见经复核，主控项目检验结果全部符合验收评定标准，通常项目逐项检验点合格率大于 %，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日工序1钢管接口连接工序施工质量三检表单位工程名称壶关县晋庄镇抗旱应急引水工程工序编号 HG-A1-BJ1-C2 分部工程名称引水管道工程0+000-0+020 施工单位河南林九建设工程单元工程名称、部位管道安装及土石方回填施工日期 5月2日~5月22日项次检验项目质量要求检验（测）统计或备查资料名称合格数合格率主控项目 1 产品质量管节及管件表面应无斑疤、裂纹、严重腐蚀等缺点 2 接口焊接质量要求焊接时应先修口、清根，管端端面坡口角度、钝边、间隙应符合设计要求 3 焊口错口质量要求焊口错边对口时应内壁齐全.错口许可偏差应为壁厚20%.且不得大于2mm;焊口无十字型焊缝 4 焊口焊接质量要求清除焊缝渣皮、飞溅物，进行无损探伤 5 法兰安装法兰接口法兰应和管道同心.螺栓自由穿入.高强度螺栓终拧矩符合设计要求和相关标准要求通常项目 1 纵、环缝位置要求 1.纵向焊缝放在管道中心垂线45°左右处；2 纵向焊缝应错开，管径﹤600mm时，错开间距大于100mm; 管径≧600mm时，错开间距不﹤300mm;3.有加固环钢管，加固环对焊焊缝和管节纵向焊缝错开间距大于100mm、环向焊缝大于100mm；4环向焊缝距支架净距离大于100mm；5直管管段相邻纵向焊缝间距不﹤200mm,并不﹤管节外径；6管道任何位置不得有十字型焊缝 2 焊接范围要求管节组对前、坡口及内外侧焊接影响范围内表面应无油、漆、垢、绣、毛刺等污物 3 壁厚不一样壁厚管节对口.壁厚不＞3mm. 4 焊缝层次焊接层数、每层厚度及层间温度应符合焊接作业指导书.且层间焊缝质量均应合格 5 轴线偏差法兰和管道中轴线Di≤300mm时.许可偏差≤1mm. Di﹥300mm时.许可偏差≤2mm. 6 法兰连接偏差连接法兰之间保持平行.许可偏差﹤法兰外径1.5‰且﹤2mm.螺孔中心许可偏差孔径5% 初检意见主控项目检验结果全部符合验收评定标准，通常项目逐项检验点合格率大于 %，且不合格点不集中分布。年月日复检意见主控项目检验结果全部符合验收评定标准，通常项目逐项检验点合格率大于 %，且不合格点不集中分布。年月日终检意见主控项目检验结果全部符合验收评定标准，通常项目逐项检验点合格率大于 %，且不合格点不集中分布。年月日工序1钢管接口连接工序施工质量监理单位抽查（检）统计表单位工程名称壶关县晋庄镇抗旱应急引水工程工序编号 HG-A1-BJ1-C2 分部工程名称引水管道工程0+000-0+020 监理单位长治市天成水利工程咨询监理第五监理部单元工程名称、部位管道安装及土石方回填施工日期 5月2日~5月22日项次检验项目质量要求检验（测）统计或备查资料名称合格数合格率主控项目 1 产品质量管节及管件表面应无斑疤、裂纹、严重腐蚀等缺点 2 接口焊接质量要求焊接时应先修口、清根，管端端面坡口角度、钝边、间隙应符合设计要求 3 焊口错口质量要求焊口错边对口时应内壁齐全.错口许可偏差应为壁厚20%.且不得大于2mm;焊口无十字型焊缝 4 焊口焊接质量要求清除焊缝渣皮、飞溅物，进行无损探伤 5 法兰安装法兰接口法兰应和管道同心.螺栓自由穿入.高强度螺栓终拧矩符合设计要求和相关标准要求通常项目 1 纵、环缝位置要求 1.纵向焊缝放在管道中心垂线45°左右处；2 纵向焊缝应错开，管径﹤600mm时，错开间距大于100mm; 管径≧600mm时，错开间距不﹤300mm;3.有加固环钢管，加固环对焊焊缝和管节纵向焊缝错开间距大于100mm、环向焊缝大于100mm；4环向焊缝距支架净距离大于100mm；5直管管段相邻纵向焊缝间距不﹤200mm,并不﹤管节外径；6管道任何位置不得有十字型焊缝 2 焊接范围要求管节组对前、坡口及内外侧焊接影响范围内表面应无油、漆、垢、绣、毛刺等污物 3 壁厚不一样壁厚管节对口.壁厚不＞3mm. 4 焊缝层次焊接层数、每层厚度及层间温度应符合焊接作业指导书.且层间焊缝质量均应合格 5 轴线偏差法兰和管道中轴线Di≤300mm时.许可偏差≤1mm. Di﹥300mm时.许可偏差≤2mm. 6 法兰连接偏差连接法兰之间保持平行.许可偏差﹤法兰外径1.5‰且﹤2mm.螺孔中心许可偏差孔径5% 抽查（检）意见主控项目检验结果全部符合验收评定标准，通常项目逐项检验点合格率大于 %，且不合格点不集中分布。监理单位日期年年月日尽工序2钢管铺设工序施工质量验收评定表单位工程名称壶关县晋庄镇抗旱应急引水工程工序编号 HG-A1-BJ1-C2 分部工程名称引水管道工程0+000-0+020 施工单位河南林九建设工程单元工程名称、部位管道安装及土石方回填施工日期 5月2日~5月22日项次检验项目质量要求检验（测）统计或备查资料名称合格数合格率主控项目 1 管道埋设埋设深度、轴线位置符合设计要求 2 管道铺设管道铺设安装必需稳固 3 管材刚性管道无结构贯通裂缝和显著缺损情况柔性管道管壁不得出现纵向隆起、环向扁平和其它变形情况 4 管道内壁及防腐层管道内应光洁平整，无杂物、油污；管道无显著渗水和水珠现象；外部除锈刷防锈漆 5 管道和井室接口管道和井室洞口之间无渗漏水现象。 6 管道开孔不得在干管纵向、环向焊缝处开孔；不得在短节上或管件上开孔；开孔处加固补强应符合设计要求。 7 阀门安装应牢靠、密实，启闭灵活，和管道轴线垂直通常项目 1 水平轴线许可偏差 (mm) 无压管道 15 压力管道 30 2 管底高程管径(mm) 许可偏差（mm) ≤1000 无压管道 ±10 压力管道 ±30 施工单位自评意见主控项目检验结果全部符合验收评定标准，通常项目逐项检验点合格率大于 %，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日监理单位复核评定意见经复核，主控项目检验结果全部符合验收评定标准，通常项目逐项检验点合格率大于 %，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日工序2钢管铺设连接工序施工质量三检表单位工程名称壶关县晋庄镇抗旱应急引水工程工序编号 HG-A1-BJ1-C2 分部工程名称引水管道工程0+000-0+020 施工单位河南林九建设工程单元工程名称、部位管道安装及土石方回填施工日期 5月2日~5月22日项次检验项目质量要求检验（测）统计或备查资料名称合格数合格率主控项目 1 管道埋设埋设深度、轴线位置符合设计要求 2 管道铺设管道铺设安装必需稳固 3 管材刚性管道无结构贯通裂缝和显著缺损情况柔性管道管壁不得出现纵向隆起、环向扁平和其它变形情况 4 管道内壁及防腐层管道内应光洁平整，无杂物、油污；管道无显著渗水和水珠现象；内外防腐层完整，无破损现象。 5 管道和井室接口管道和井室洞口之间无渗漏水现象。 6 管道开孔不得在干管纵向、环向焊缝处开孔；不得在短节上或管件上开孔；开孔处加固补强应符合设计要求。 7 阀门安装应牢靠、密实，启闭灵活，和管道轴线垂直通常项目 1 水平轴线许可偏差 (mm) 无压管道 15 压力管道 30 2 管底高程管径(mm) 许可偏差（mm) ≤1000 无压管道 ±10 压力管道 ±30 初检意见主控项目检验结果全部符合验收评定标准，通常项目逐项检验点合格率大于 %，且不合格点不集中分布。年月日复检意见主控项目检验结果全部符合验收评定标准，通常项目逐项检验点合格率大于 %，且不合格点不集中分布。年月日终检意见主控项目检验结果全部符合验收评定标准，通常项目逐项检验点合格率大于 %，且不合格点不集中分布。年月日工序2钢管铺设连接工序施工质量监理单位抽查（检）统计表单位工程名称壶关县晋庄镇抗旱应急引水工程工序编号 HG-A1-BJ1-C2 分部工程名称引水管道工程0+000-0+020 监理单位长治市天成水利工程咨询监理第五监理部单元工程名称、部位管道安装及土石方回填施工日期 5月2日~5月22日项次检验项目质量要求检验（测）统计或备查资料名称合格数合格率主控项目 1 管道埋设埋设深度、轴线位置符合设计要求 2 管道铺设管道铺设安装必需稳固 3 管材刚性管道无结构贯通裂缝和显著缺损情况柔性管道管壁不得出现纵向隆起、环向扁平和其它变形情况 4 管道内壁及防腐层管道内应光洁平整，无杂物、油污；管道无显著渗水和水珠现象；内外防腐层完整，无破损现象。 5 管道和井室接口管道和井室洞口之间无渗漏水现象。 6 管道开孔不得在干管纵向、环向焊缝处开孔；不得在短节上或管件上开孔；开孔处加固补强应符合设计要求。 7 阀门安装应牢靠、密实，启闭灵活，和管道轴线垂直通常项目 1 水平轴线许可偏差 (mm) 无压管道 15 压力管道 30 2 管底高程管径(mm) 许可偏差（mm) ≤1000 无压管道 ±10 压力管道 ±30 抽查（检）意见主控项目检验结果全部符合验收评定标准，通常项目逐项检验点合格率大于 %，且不合格点不集中分布。监理单位日期年月日
