钢骨混凝土结构的应用.pdf

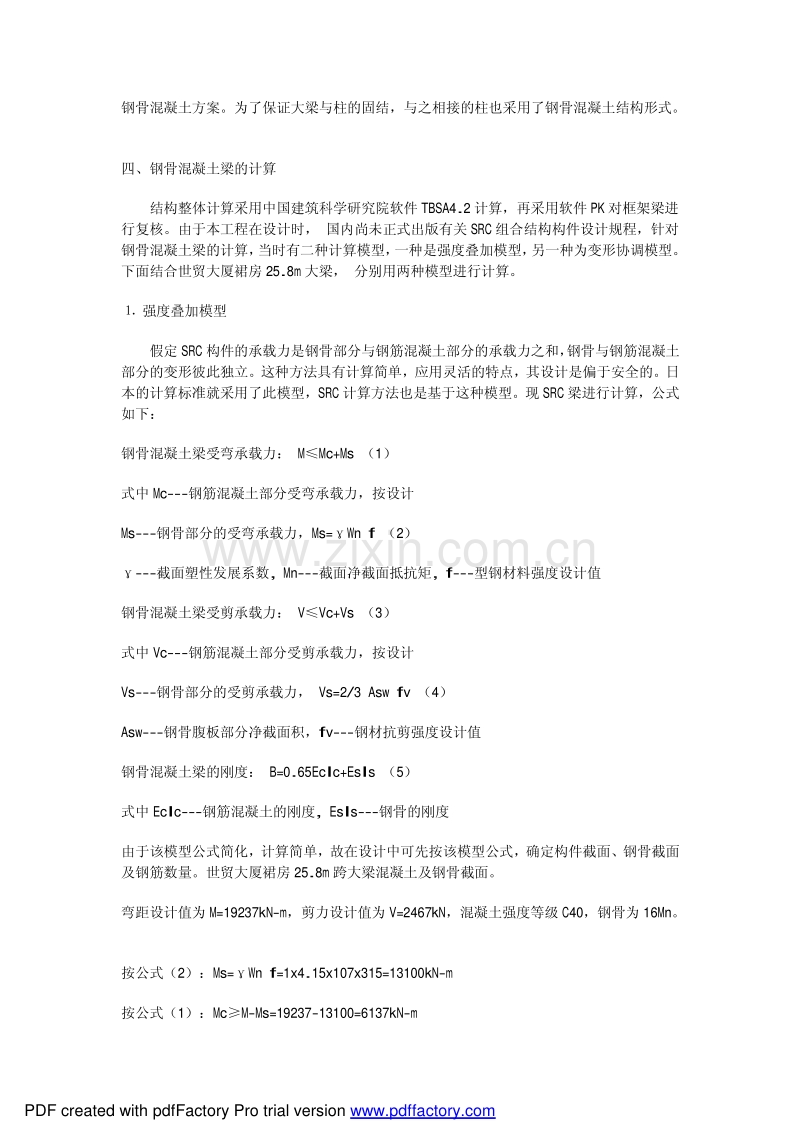

一、前言 随着城市建设的发展与建筑技术的进步， 大跨度超高层建筑已经成为建筑结构发展的主 要方向之一。而由混凝土包裹钢骨做成的钢骨混凝土结构（SRC），充分发挥了钢与混凝土 两种材料的特点，与钢筋混凝土结构相比，具有刚 度大，延性好，节省钢材的优点。因此， 钢骨混凝土结构在我国有着广阔的应用前景。 钢骨混凝土结构的研究和应用在国外开始较早，我国因国情的限制，起步较晚，工程应 用就更少，直到 1997 年 11 月 才由冶金工业部正式发布了有关规程，并于 1998 年 5 月 1 日起施行。 深圳世贸中心大厦在关键部位应用了钢骨混凝土结构， 解决了用普通钢筋混凝土结构不 能解决的难题，收到了良好的效果。 二、工程概况 深圳世贸中心大厦于 1996 年设计，是一幢集金融、贸易、商业、办公于一体的综合性 超高层建筑，总建筑面积 12 万平米。主楼地上 52 层，地下 3 层，标准层层高 4m，总高 23 0m，采用钢骨混凝土框架-筒体结构。裙房 5 层，层高 5m，总高 25m，采用框架-剪力墙结 构。主楼与裙房之间未设变形缝，施工时留有施工后浇带。基础采用大直径人工挖孔桩基础 最大直径 2.9m。 根据建筑功能及使用要求， 裙房首层及二层由大厅组成， 为大空间； 三层为银行办公室， 中间部分设一圆形天井；四层设有外汇交易大厅；五层为大会议室； 三、结构布置 为了满足建筑功能及使用要求，需要选择一个受力合理、安全可靠、施工方便的结构方 案。由于裙房首层及二层共有 6 根柱子不能落下，形成了长达 25.8m 跨的大空间，结构平 面采用了井字梁的结构形式。但关键问题是 25.8m 跨框架大 梁采用何种结构型式，并且建 筑要求三层框架梁截面高度不超过 1m。 方案 1：采用普通钢筋混凝土大梁，这种方案梁断面较大，框架梁截面高度需 2m 以上， 不满足建筑功能及使用要求，此方案不可行。 方案 2：采用无粘结预应力混凝土大梁，这种无粘结预应力梁本身截面及用钢量均不太 大即可满足结构设计要求，但由于三层梁高 1m 的限制，梁高跨比达到 1/25，此方案也不宜 采用。 方案 3：采用钢骨混凝土大梁，利用大梁中部抗拉柱，按变形协调计算。梁截面比普通 钢筋混凝土减小很多，平面和空间利用率都相应提高，又采用由四、五层大梁吊三层梁的悬 挂形式，三层框架梁高度为 1m，可以满足 建筑使用要求。该方案克服了上述二个方案的不 足之处，且施工方便，合理可行。经方案比较，优点较突出，虽然增加了用钢量，但因梁截 面减小，增加了空间使用面积，抗震能力也大大提高。因此，本工程裙 房 25.8m 大梁采用 PDF created with pdfFactory Pro trial version 钢骨混凝土方案。为了保证大梁与柱的固结，与之相接的柱也采用了钢骨混凝土结构形式。 四、钢骨混凝土梁的计算 结构整体计算采用中国建筑科学研究院软件 TBSA4.2 计算，再采用软件 PK 对框架梁进 行复核。由于本工程在设计时， 国内尚未正式出版有关 SRC 组合结构构件设计规程，针对 钢骨混凝土梁的计算， 当时有二种计算模型， 一种是强度叠加模型， 另一种为变形协调模型。 下面结合世贸大厦裙房 25.8m 大梁， 分别用两种模型进行计算。 强度叠加模型 假定 SRC 构件的承载力是钢骨部分与钢筋混凝土部分的承载力之和， 钢骨与钢筋混凝土 部分的变形彼此独立。这种方法具有计算简单，应用灵活的特点，其设计是偏于安全的。日 本的计算标准就采用了此模型，SRC 计算方法也是基于这种模型。现 SRC 梁进行计算，公式 如下： 钢骨混凝土梁受弯承载力： MMc+Ms （1） 式中 Mc-钢筋混凝土部分受弯承载力，按设计 Ms-钢骨部分的受弯承载力，Ms=Wn f （2） -截面塑性发展系数, Mn-截面净截面抵抗矩, f-型钢材料强度设计值 钢骨混凝土梁受剪承载力： VVc+Vs （3） 式中 Vc-钢筋混凝土部分受剪承载力，按设计 Vs-钢骨部分的受剪承载力， Vs=2/3 Asw fv （4） Asw-钢骨腹板部分净截面积，fv-钢材抗剪强度设计值 钢骨混凝土梁的刚度： B=0.65EcIc+EsIs （5） 式中 EcIc-钢筋混凝土的刚度, EsIs-钢骨的刚度 由于该模型公式简化，计算简单，故在设计中可先按该模型公式，确定构件截面、钢骨截面 及钢筋数量。世贸大厦裙房 25.8m 跨大梁混凝土及钢骨截面。 弯距设计值为 M=19237kN-m，剪力设计值为 V=2467kN，混凝土强度等级 C40，钢骨为 16Mn。 按公式（2）：Ms=Wn f=1x4.15x107x315=13100kN-m 按公式（1）：McM-Ms=19237-13100=6137kN-m PDF created with pdfFactory Pro trial version 再按， Mu=fmc bx (h0-x/2) （矩形截面） 将已知条件代入, 得 x=170mm，xb=b h0=0.55x1765=970mm 选用 1236 按公式（4）：Vs=2/3Asw fv=2/3x55200 x170=6256kN 故 V=2467kN 按公式（5）：B=0.65EcIc+EsIs=1.88x1016N mm2 挠度： fmax=5ql4/384B+(5n4-4n2-1)Pl/384n3B =72mm19237kN m （满足） PDF created with pdfFactory Pro trial version 抗剪承载力按公式（8）计算： V=0.056fcbh0+0.58fywwhw+fyv Asv/s h0 （8） 抗剪承载力与变形经计算，均满足要求，过程不再赘述。 五、设计体会 现行规程中梁正截面受弯承载力及斜截面受剪承载力计算均采用强度叠加模型， 公式及 含义也基本相同。区别是规程中钢骨部分的受剪承载力是按纯钢构件腹板受纯剪情况计算 的，不考虑局部压屈影响，要求放宽。故当计算满足时，也能满足现行规程。 钢骨混凝土构件中的钢骨另由含钢率控制， 不受钢筋配筋率的影响， 使得有与普通混凝 土构件同样的外形尺寸，但其承载力提高很多。同样，在承载力相同的情况下，钢骨混凝土 构件的外形尺寸可以相应减小，减轻了结构 自重，减小了混凝土用量，利用钢骨本身承载 力大的优点，可以节约支模所设的支撑，节省材料。在大跨度，大荷载作用下，钢骨混凝土 梁截面尺寸由变形控制。 中和轴通过钢骨腹板的钢骨混凝土构件， 在其丧失最大承载力后， 由于在其中和轴附近 的钢骨腹板仍处于弹性工作状态，所以仍能保持较大承载力，使构件本身并不崩溃，显示出 较好的变形能力和抗震性能。 与钢结构相比，节省钢材，降低造价，且耐火性、耐久性、耐腐蚀性均优于钢结构。 梁采用 SRC 梁，则柱也宜采用 SRC 柱，同时将梁与柱刚接。 钢骨与混凝土二者变形能否协调一致， 是其二者能否共同工作的关键。 采用钢板及栓钉 等剪力连接件与钢骨焊接，才能保证钢骨与混凝土共同工作，变形一致。 综上所述，钢骨 混凝土结构是一种承载力高，抗震性能良好，施工安装方便的结构形式，在我国高层建筑以 及大跨度建筑中应得到推广和应用。 PDF created with pdfFactory Pro trial version
