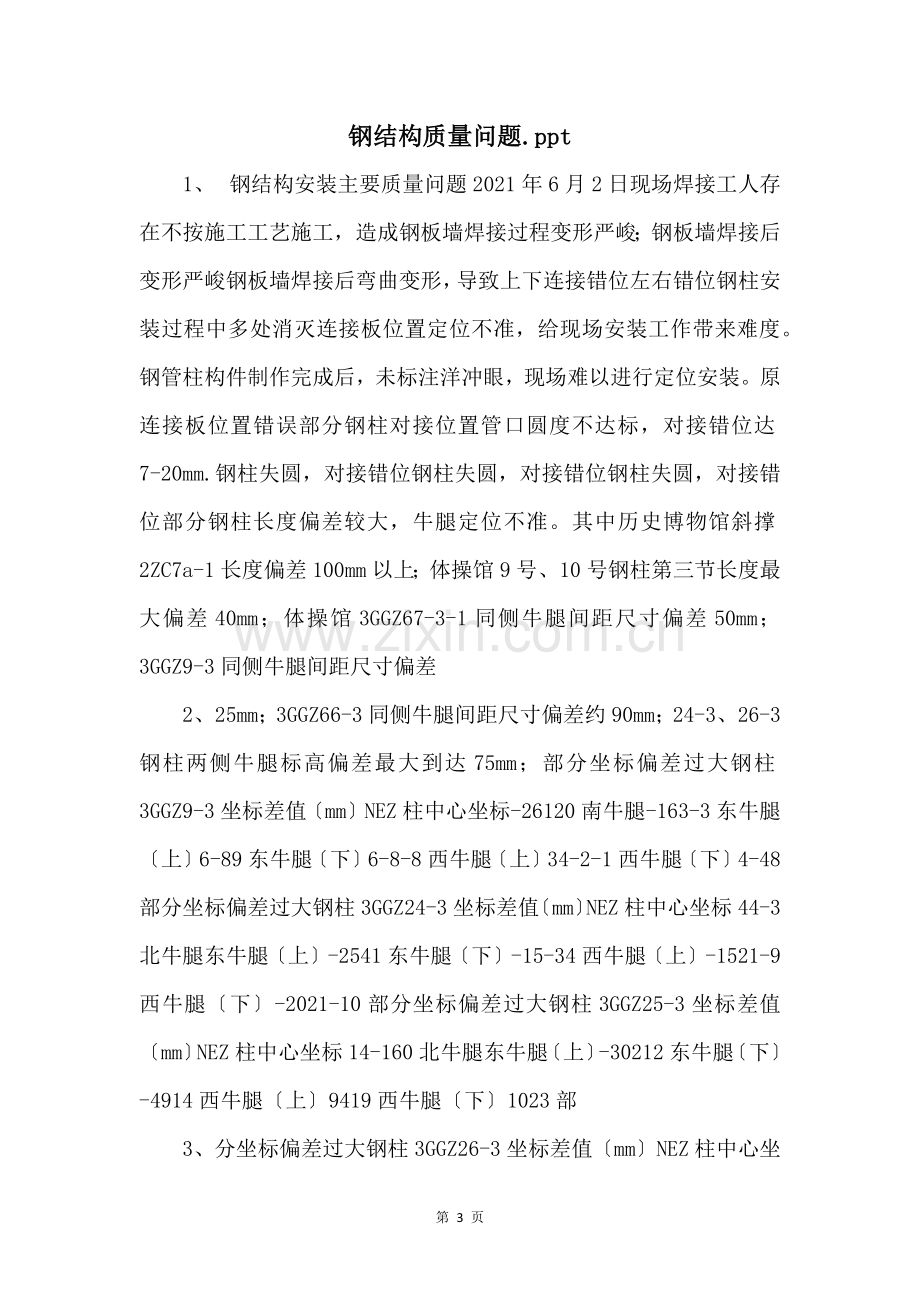

钢结构质量问题.ppt
1、 钢结构安装主要质量问题2021年6月2日现场焊接工人存在不按施工工艺施工,造成钢板墙焊接过程变形严峻;钢板墙焊接后变形严峻钢板墙焊接后弯曲变形,导致上下连接错位左右错位钢柱安装过程中多处消灭连接板位置定位不准,给现场安装工作带来难度。钢管柱构件制作完成后,未标注洋冲眼,现场难以进行定位安装。原连接板位置错误部分钢柱对接位置管口圆度不达标,对接错位达7-20mm.钢柱失圆,对接错位钢柱失圆,对接错位钢柱失圆,对接错位部分钢柱长度偏差较大,牛腿定位不准。其中历史博物馆斜撑2ZC7a-1长度偏差100mm以上;体操馆9号、10号钢柱第三节长度最大偏差40mm;体操馆3GGZ67-3-1同侧牛腿间距尺寸偏差50mm;3GGZ9-3同侧牛腿间距尺寸偏差
2、25mm;3GGZ66-3同侧牛腿间距尺寸偏差约90mm;24-3、26-3钢柱两侧牛腿标高偏差最大到达75mm;部分坐标偏差过大钢柱3GGZ9-3坐标差值〔mm〕NEZ柱中心坐标-26120南牛腿-163-3东牛腿〔上〕6-89东牛腿〔下〕6-8-8西牛腿〔上〕34-2-1西牛腿〔下〕4-48部分坐标偏差过大钢柱3GGZ24-3坐标差值〔mm〕NEZ柱中心坐标44-3北牛腿东牛腿〔上〕-2541东牛腿〔下〕-15-34西牛腿〔上〕-1521-9西牛腿〔下〕-2021-10部分坐标偏差过大钢柱3GGZ25-3坐标差值〔mm〕NEZ柱中心坐标14-160北牛腿东牛腿〔上〕-30212东牛腿〔下〕-4914西牛腿〔上〕9419西牛腿〔下〕1023部
3、分坐标偏差过大钢柱3GGZ26-3坐标差值〔mm〕NEZ柱中心坐标2-30北牛腿东牛腿〔上〕-3716-10东牛腿〔下〕-261910西牛腿〔上〕18-8-6西牛腿〔下〕-7-1-12部分坐标偏差过大钢柱3GGZ26-3坐标差值〔mm〕NEZ柱中心坐标40-1北牛腿东牛腿〔上〕-254-4东牛腿〔下〕6-11-5西牛腿〔上〕-1114-6西牛腿〔下〕-2434-6历史博物馆牛腿角度偏差大,不在同始终线上体操馆68#柱对接间隙到达39mm博物馆10#柱对接间隙博物馆斜撑短100mm以上体操馆3GGZ67-3-1牛腿偏差50mm;部分构件存在母材损伤,坡口质量差,焊缝成型差,焊缝不饱满及漏焊,油漆脱落等质量问题。现场安装任凭用气割扩孔。体操馆68#
4、柱管口位置钢板母材损伤严峻坡口质量差坡口质量差体操馆钢柱9-2油漆整片脱落焊缝未完全溶合焊满内环桁架与内环斜柱连接点处的销轴夹板焊缝不饱满,未完全包角现场任凭气割扩孔综合馆D段埋件加工偏差较大,导致现场修改且修改量偏大。具体埋件编号:1MJ6-1-2、1MJ6-5-2、1MJ6-4-2、1MJ6-2-2、1MJ6-3-2、1MJ6-6-2、1MJ6b-1-2。综合馆D段埋件综合馆D段埋件综合馆D段埋件综合馆1HL2-1与1HL1-6连接时消灭短80mm,导致需要现场处理,且梁顶标高与曲面弧度偏差较大。体操馆、综合馆部分H型钢梁翼缘板组装焊接变形未矫正就出厂。。体操馆环桁架圆管与铸钢件连接位置错口,将圆管壁厚减薄后与铸钢件焊接(HHG2-7-2)
5、铸钢件桁架圆管焊缝施焊过程无接火斗、灭火器等消防措施。历史博物馆部分位置焊接无搭操作平台及挡风棚,甚至存在雨中焊接作业行为。综合馆1GJ7-7-1、1GJ7-7-2编号喷错,导致现场拼接工效严峻降低,属于低级错误,反映出厂内质量管理工作不严密。
