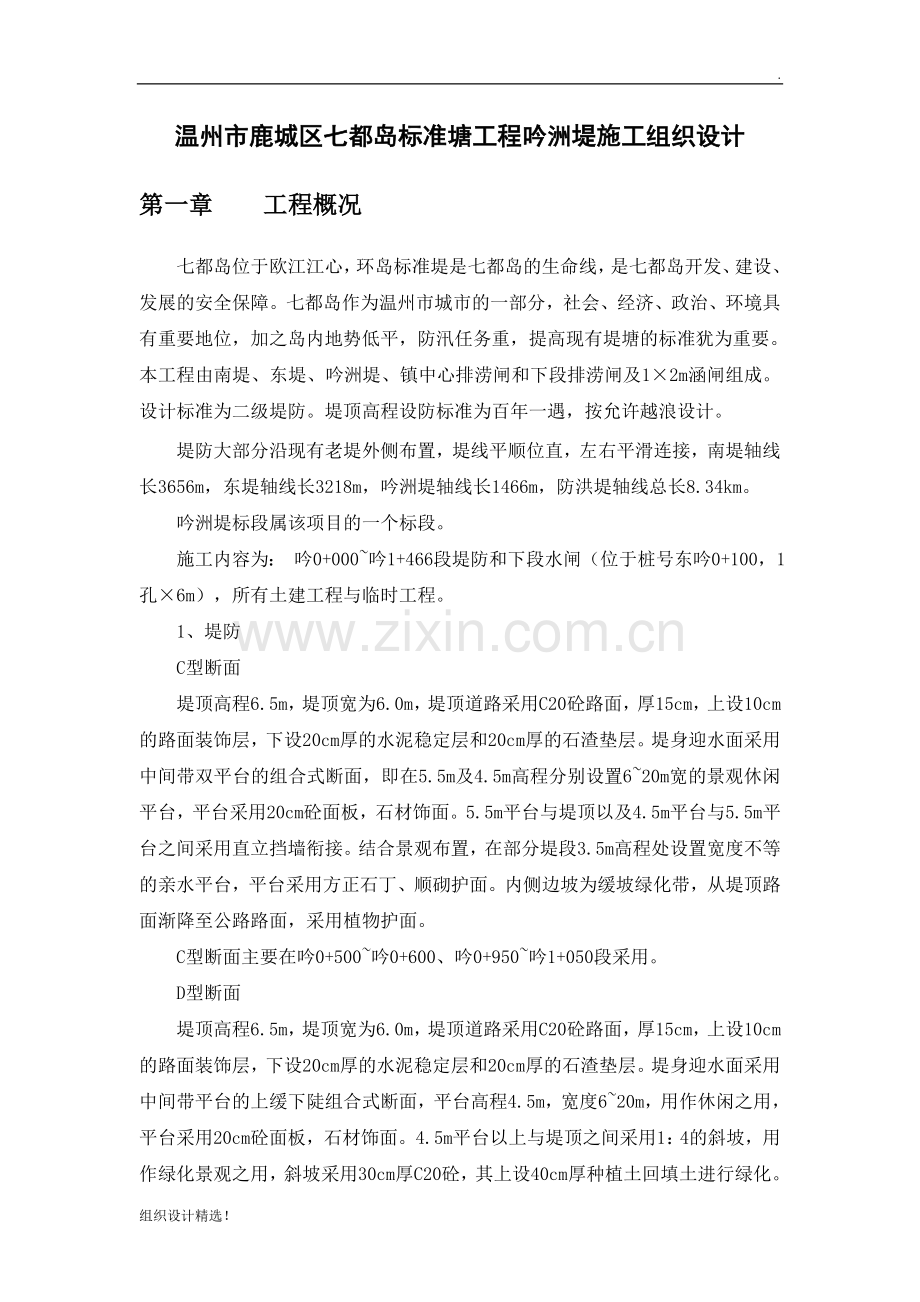

温州市鹿城区七都岛标准塘工程吟洲堤施工组织设计
第一章 工程概况
七都岛位于欧江江心，环岛标准堤是七都岛的生命线，是七都岛开发、建设、发展的安全保障。七都岛作为温州市城市的一部分，社会、经济、政治、环境具有重要地位，加之岛内地势低平，防汛任务重，提高现有堤塘的标准犹为重要。本工程由南堤、东堤、吟洲堤、镇中心排涝闸和下段排涝闸及1×2m涵闸组成。设计标准为二级堤防。堤顶高程设防标准为百年一遇，按允许越浪设计。
堤防大部分沿现有老堤外侧布置，堤线平顺位直，左右平滑连接，南堤轴线长3656m，东堤轴线长3218m，吟洲堤轴线长1466m，防洪堤轴线总长8.34km。
吟洲堤标段属该项目的一个标段。
施工内容为： 吟0+000~吟1+466段堤防和下段水闸（位于桩号东吟0+100，1孔×6m），所有土建工程与临时工程。
1、堤防
C型断面
堤顶高程6.5m，堤顶宽为6.0m，堤顶道路采用C20砼路面，厚15cm，上设10cm的路面装饰层，下设20cm厚的水泥稳定层和20cm厚的石渣垫层。堤身迎水面采用中间带双平台的组合式断面，即在5.5m及4.5m高程分别设置6~20m宽的景观休闲平台，平台采用20cm砼面板，石材饰面。5.5m平台与堤顶以及4.5m平台与5.5m平台之间采用直立挡墙衔接。结合景观布置，在部分堤段3.5m高程处设置宽度不等的亲水平台，平台采用方正石丁、顺砌护面。内侧边坡为缓坡绿化带，从堤顶路面渐降至公路路面，采用植物护面。
C型断面主要在吟0+500~吟0+600、吟0+950~吟1+050段采用。
D型断面
堤顶高程6.5m，堤顶宽为6.0m，堤顶道路采用C20砼路面，厚15cm，上设10cm的路面装饰层，下设20cm厚的水泥稳定层和20cm厚的石渣垫层。堤身迎水面采用中间带平台的上缓下陡组合式断面，平台高程4.5m，宽度6~20m，用作休闲之用，平台采用20cm砼面板，石材饰面。4.5m平台以上与堤顶之间采用1：4的斜坡，用作绿化景观之用，斜坡采用30cm厚C20砼，其上设40cm厚种植土回填土进行绿化。结合景观布置，在部分堤段3.5m高程处设置宽度不等的亲水平台，平台采用方正石丁、顺砌护面。内侧边坡为缓坡绿化带，从堤顶路面渐降至公路路面，采用植物护面。
D型断面主要在吟0+000~吟0+300、吟0+350~吟0+450、吟0+650~吟0+750、吟0+800~吟0+900、吟1+125~吟1+250、吟1+300~吟1+400段采用。
E型断面
为D型断面的变化结构，改斜坡绿化为4.5m休闲宽平台，以满足景观小品的布置需要。
E型断面主要在吟0+300~吟0+350、吟0+450~吟0+500、吟0+600~吟0+650、吟0+750~吟0+800、吟0+900~吟0+950、吟1+050~吟1+125、吟1+250~吟1+300、吟1+400~吟1+472.11段采用。
2、下段排涝闸
下段水闸位于吟洲堤0+100处，采用钢筋砼整体涵洞结构，共1孔，孔宽6.0m，排涝流量55.6m3/s。闸室控制段布置在堤顶内侧，箱涵总长18.5m，底槛高程-0.7m。下游段穿堤箱涵长16.0m，箱涵顶高程同休闲平台顶高程4.5m。控制段设有工作闸门一道，围区侧、外江侧各设有检修门槽一道，工作闸门孔口尺寸为6×4.7m。工作闸门采用集成液压式启闭机启闭。箱涵顶部填土结构同吟洲堤断面，与吟洲堤衔接。检修平台上布置启闭机室和配电间等建筑物。为方便日常运行管理，在楼上另设防汛值班室、休息室及楼梯间。
涵闸下游设置抛石防冲槽，上游设8m长的C20砼护底和10m长干砌块石护坦，与围区排涝河道相接。
涵闸上游两侧均采用C25钢筋砼扶壁式挡墙。翼墙位置处于淤泥地基上，土层物理力学指标很低，天然地基不足以安全承载上部结构传来的荷载，须进行地基处理，采用D80cm钢筋砼灌注桩。
为调整闸堤之间的不均匀沉降，以及防止地基深层滑动，闸室两侧各15m范围内采用水泥搅拌桩处理地基，水泥搅拌桩桩径D60cm，桩长10m，间距1.5m。
施工总工期为610日历天。
主要施工项目：
本合同承包的主要工程项目和工作内容:标准堤为土工布铺设、抛填块石混合料、吹填土方、灌砌块石、砼路面及挡浪墙等；排涝闸为D80cm钢筋砼灌注桩、D60cm水泥搅拌桩地基处理、闸涵钢筋砼浇筑、钢筋砼排架柱、上下游扶壁式挡墙、上下游护坦等。
第一节 水文气象和工程地质
一、水文气象
１、气象
本工程地处浙江东南沿海，工程区域附近有温州气象站资料，工程所在地位置属亚热带海洋季风气候，温和湿润，四季分明，冬季最低气温可达-4.00C，夏天最高气温达39。本区域降水量丰富，降水成因主要是锋面雨、台风雨。降水量年内分布不均匀，4~10月份占全年降水量的78.5%，其中5~9月份占全年的64.7%。按其特性可分为梅汛期、台汛期、非汛期。梅汛期（4月16日~7月15日）为一年中降水日数量最多的时期，长时间阴雨高温天气，降水量占全年的36~44%；台汛期（7月16日~10月15日）台风活动频繁，有影响的台风一般年份为2~3次，常挟带大量水汽造成短历时大暴雨；非汛期（10月16日~4月15日）干燥少雨，以晴好天气为主，是本工程施工的好季节。据统计，温州站多年平均降水量1723.0mm，年平均降水天数177天。
２、水文
七都岛位于瓯江下游，受潮汛影响强烈，工程区域附近实测潮位站有有温州站和龙湾站，两站潮位频率分析成果见下表：
频率
项目
0.5%
1%
2%
5%
10%
20%
50%
龙湾站
最高潮位
5.93
5.65
5.36
4.98
4.69
4.40
4.02
最低潮位

-3.51
-3.43
-3.30
-3.22
-3.13
--
温州站
最高潮位
6.05
5.79
5.52
5.16
4.88
4.57
4.10
最低潮位

-3.06
-2.90
-2.67
-2.49
-2.31
--

二、工程地质
七都岛属滨海~河口三角洲地貌类型，地形起伏不大，总体上呈西高东低的形态，现状岛内主要为耕地，高程一般为2.0~3.0m，外侧为洪潮影响的潮间带，高程一般为2.0~4.0m。
地址位于冲海积河口三角洲心滩地，第四纪松散沉积物属瓯江干道流水和海水单独或联合作用产物，松散层沉积物较大，一般进取度达120~130m。平原上部（40~60m以浅）的松散沉积物以海积的淤泥类土和冲海积的中细砂及以含（夹）淤泥的中细砂组成；中下部（40~60m以深）的松散沉积物以冲积砂（砾）卵石为主，区域上表现为2~3层砂卵石层，其是夹有薄层的粘性土，部分地段粘性土夹层缺失面表现为砂（砾）卵石层连续沉积。根据区域的地质资料，单层砂（砾）卵石层厚度不均匀，一般大于10m。
四、施工通讯：项目经理部安装固定电话一台，项目部主要管理人员配移动电话进行联系。
五、材料供应：本合同工程所需水泥拟采用大厂产高品持散装水泥，黄砂采用长江砂或闽江砂，块、碎石产地附近石厂，挡墙贴面条石自行采购舟山大小洋山的花岗岩平块石料运至施工现场后加工成“半细料石”。

第二章 施工总平面布置及临时设施
本工程根据所处的地理位置及地形、地质条件，结合本工程的项目特点与施工条件布置施工道路、施工用电、用水、生产管理及生活设施、仓库、堆贮材料、生产辅助设施、工地试验室、给排水等临时施工设施。施工总体布置的原则为：
一、科学合理安排施工场地和各种设施，满足各项目、各工序的衔接要求。
二、在业主提供的用地范围内进行合理规划，本着合理、必须的原则，尽可能减少占地。
三、油料库等危险材料仓库的布置及结构遵守国家安全防爆、防火等规范要求。
四、临时卫生设施要认真规划，污水、污物的处理要符合相应的规定与要求。
五、为业主、监理单位提供使用方便。也为进场施工的兄弟单位提供使用方便。
第一节 施工道路
一、 对外交通
场外交通：本工程施工对外交通便利，对外交通以公路为主，现有公路已通达工地附近。
二、 场内施工道路
施工开始时需在堤轴线位置设施工道路一条，以方便挡墻施工，待吹填土形成的堤身后作为后一阶段施工的主要交通道路。
第二节 生产辅助系统
生产辅助系统设仓库、工地试验室等，共计150m2。
第三节 办公、生活用房
根据工程场址条件，本着就近、方便施工和管理及减少交通干拢的原则，项目部办公、生活用房租用吟洲前村5号民房一幢计300 m2，施工工班生活用房设在老堤后侧，在桩号约0+350进入施工现场的对外村里公路与老堤堤顶道路的交叉口东侧，施工工班生活用房面积约500 m2。
第四节 预制场地、混凝土生产系统
本工程预制主要为预制板桩，工程量较少，需用地约50m2，拟设于拌和场侧。
排涝闸现浇和预制砼采0.4 m3拌和机拌制，双胶轮车运输。拌和场拟设于吟0+130~吟0+160段老堤内侧，拌和场配设0.4 m3拌和机一台、散装水泥储罐一座、铲车一台。拌和站占地约600 m2，其中骨料堆场占地250 m2、拌和系统、水泥储灌、交通道等占地200 m2、其他用地150 m2。为保证闸室砼浇筑质量，根据当地交通条件等情况，闸室部砼拟采用商品砼。该拌和场兼吟0+000~吟0+350段标准堤现浇砼拌制。
标准堤护面砼采用0.4 m3拌和机拌制，拖拉机或双胶轮车运输。拌和机移动布置，拟在约吟0+550、吟0+900、吟1+300新老堤间围区设3个拌和点，每拌和点占地约300 m2。
挡墙浆砌石贴面用砂浆因其用量较少，使用强度也小，故拟采用0.4 m3拌和机或人工拌制，双胶轮车运至工作面。
第五节 电路系统
工地施工、生活用电主要接用计划安装在桩号0+200与1+000两处设置的变压器。另外，为防停电等，配备二台75 KW柴油发电机提供施工临时用电。在变压器低压侧或发电机侧修建安装一级配电柜，分别在施工区、生产辅助车间、生活区等设置二级配电柜，根据各区用电量大小配置电缆线把一级配电柜的电源接到二级配电柜，各施工用电设备的电源都从附近的二级配电柜接出，并设置三级配电柜。根据安全用电要求，每级配电柜都必须安装漏电保护器，做到一机一闸一保护。
施工照明系统采用在施工范围沿施工面布设照明灯等以满足夜间施工的需要。低压线路总长约为1300m。
第五节 水路系统
一、施工用水
主要是混凝土用水，拟分别从堤线两端附近的供水管网接自来水管线至主堤并在主堤两端设蓄水池予以解决。
三、 生活用水采用自来水。
第六节 通讯系统
在现场办公室安装一部固定电话，主要施工管理人员均配备手机，以方便联系。
第七节 施工围堰
本工程施工围堰为排涝闸围堰。根据招标文件要求，临时围堰为5级建筑物，按规范要求，围堰采用10年一遇高潮位标准设计。围堰采用堰体充砂（泥）管袋、内坡粘性土闭气、外海侧抛筑块石混合料护坡的结构形式，顶部铺塘渣作为施工便道（详见施工方案相应章节）。
第八节 施工排水
本工程施工期排水主要有围堰内基坑积水以及基坑经常性的降雨、堰体和基坑的渗漏水、施工过程中的废水等。
施工期排水方案如下：
1、闸底板等施工时在其两侧布置一排井点排水系统，围堰内侧离开围堰2m范围内设置排水沟和排水井。
2、基坑经常性的降雨、堰体和基坑的渗漏水等用水泵抽排。

第三章 施工总进度计划
第一节 总进度安排原则
一、根据现在还没法供电的现状，本合同工程暂定于2011年6月1日开工，全部工程于2013年1月31日完工，总工期610日历天。
二、由于本工程工期紧、任务重，存在着交叉作业，必须精心组织，科学、合理的安排施工程序，使各道工序衔接紧凑，均衡施工。
第一节 主要项目进度安排
目前项目部主要成员已经进驻七都岛工地现场，待施工现场用电条件具备，施工队伍与机械设备进场。 为加快施工进度，本工程计划组织二个作业面同时施工，作业面内实行流水施工，以提高工作效率。
主要施工项目的形象进度要求如下：
一、施工准备
一旦施工用电的变压器安装完毕，从即日开始，10天内主要完成施工机械设备及人员的调配进场、水平（高程）控制网点的布设、堤轴线定点放样、施工便道等施工前期准备工作。现场供水、供电、通讯等管、线路的布设，临时房屋等的搭建。
二、建筑工程
1、120kN/m有纺土工布加筋：工程量51974m2，人工铺设，工作日日均施工强度2095 m2，计划用时31天。
施工时间段：2011年6月1日～2011年7月1日。
2、粘土回填：工程量2733 m3，拖拉机运输，人工填筑夯实，工作日日均施工强度110 m3，计划用时31天。
施工时间段：2011年6月1日～2011年7月1日。
3、A2A1400/0.25-4复合土工布：工程量6677m2，人工铺设，工作日日均施工强度270 m2，计划用时31天。
施工时间段：2011年6月1日～2011年7月1日。
4、一期吹填土：工程量110784 m3，水力冲挖机组吹填，工作日日均施工强度1592 m3，计划用时87天。
施工时间段：2011年6月6日～2011年8月31日。
5、抛石基础：工程量7486m3，汽车运输，人工抛筑，工作日日均施工强度312 m3，计划用时30天。
施工时间段：2011年7月16日～2011年8月15日。
6、合金网石笼：工程量2034m3，汽车运输，人工装笼抛筑，工作日日均施工强度55 m3，计划用时46天。
施工时间段：2011年7月21日～2011年9月5日。
7、400g/m2复合土工布：工程量约2813 m2，人工铺设，工作日日均施工强度98 m2，计划用时36天。
施工时间段：2008年7月25日～2009年8月31日。
8、C20砼基础（二级平台）：工程量1466延长米，0.4m3拌和机拌和，拖拉机运输，二工作面同时浇筑，工作日日均施工强度40延长米，计划用时46天。
施工时间段：2011年7月26日～2011年10月1日。
9、C15细石砼灌砌块石挡墙（二级平台）：工程量1466延长米，0.4m3拌和机拌和，拖拉机运输，二工作面同时浇筑，工作日日均施工强度30延长米，计划用时61天。
施工时间段：2011年10月6日～2011年12月5日。
10、C25砼压顶（二级平台）：工程量1466延长米，0.4m3拌和机拌和，拖拉机运输，二工作面同时浇筑，工作日日均施工强度115延长米，计划用时16天。
施工时间段：2011年11月16日～2011年12月1日。
11、C20砼基础（一级平台）：工程量430.5延长米，0.4m3拌和机拌和，拖拉机运输，二工作面同时浇筑，工作日日均施工强度36延长米，计划用时15天。
施工时间段：2011年12月1日～2011年12月15日。
12、C15细石砼灌砌块石挡墙（一级平台）：工程量430.5延长米，0.4m3拌和机拌和，拖拉机运输，二工作面同时浇筑，工作日日均施工强度18延长米，计划用时30天。
施工时间段：2011年12月16日～2012年1月15日。
13、C20砼隔梁：工程量650延长米，0.4m3拌和机拌和，拖拉机运输，二工作面同时浇筑，工作日日均施工强度54延长米，计划用时15天。
施工时间段：2011年12月16日～2011年12月30日。
14、斜坡C15钢筋砼护坡：工程量650延长米，0.4m3拌和机拌和，拖拉机运输，二工作面同时浇筑，工作日日均施工强度16延长米，计划用时51天。
施工时间段：2012年1月1日～2012年3月4日（春节放假15天）。
15、C25砼压顶（一级平台）：工程量696延长米，0.4m3拌和机拌和，拖拉机运输，二工作面同时浇筑，工作日日均施工强度79延长米，计划用时11天。
施工时间段：2012年2月1日～2012年2月11日。
16、C25砼路面（二级平台）：工程量14155 m2，0.4m3拌和机拌和，拖拉机运输，二工作面同时浇筑，工作日日均施工强度224 m2，计划用时79天。
施工时间段：2012年3月1日～2012年5月18日。
17、C20砼基础（堤顶）：工程量816.5延长米，0.4m3拌和机拌和，拖拉机运输，二工作面同时浇筑，工作日日均施工强度68延长米，计划用时15天。
施工时间段：2012年5月16日～2012年5月30日。
18、C15细石砼灌砌块石挡墙（堤顶）：工程量816.5延长米，0.4m3拌和机拌和，拖拉机运输，二工作面同时浇筑，工作日日均施工强度41延长米，计划用时25天。
施工时间段：2012年6月1日～2012年6月25日。
19、堤顶石渣垫层：工程量1466延长米，汽车运输，压路机压实，二工作面同时填筑，工作日日均施工强度115延长米，计划用时16天。
施工时间段：2012年6月16日～2012年7月1日。
20、C25砼挡浪墙：工程量1466 m3，0.4m3拌和机拌和，拖拉机运输，二工作面同时浇筑，工作日日均施工强度61 m3，计划用时30天。
施工时间段：2012年7月1日～2012年8月30日。
21、C25砼路面（一级平台）：工程量2932 m2，0.4m3拌和机拌和，拖拉机运输，二工作面同时浇筑，工作日日均施工强度244 m2，计划用时15天。
施工时间段：2012年8月1日～2012年8月15日。
22、绿化土：工程量4773 m3，汽车运输，挖掘机填筑，工作日日均施工强度373 m3，计划用时16天。
施工时间段：2012年8月16日～2012年8月31日。
23、花岗岩路缘石：工程量1466延长米，人工砌筑，二工作面同时填筑，工作日日均施工强度92延长米，计划用时20天。
施工时间段：2012年9月1日～2012年9月20日。
24、堤顶水泥碎石稳定层：工程量7330 m2，0.4m3拌和机拌和，拖拉机运输，压路机压实，工作日日均施工强度573 m3，计划用时16天(包括养护)。
施工时间段：2012年9月16日～2012年10月1日。
25、C25砼堤顶路面：工程量7330 m2，0.4m3拌和机拌和，拖拉机运输，二工作面同时浇筑，工作日日均施工强度305 m2，计划用时30天。
施工时间段：2012年10月1日～2012年10月30日。
26、二级平台路面铺装：工程量14155 m2，砂浆拌和机拌和，二工作面同时人工铺砌，工作日日均施工强度216 m2，计划用时82天。
施工时间段：2012年8月1日～2012年10月21日。
27、一级平台路面铺装：工程量2932 m2，砂浆拌和机拌和，二工作面同时人工铺砌，工作日日均施工强度366 m2，计划用时10天。
施工时间段：2012年10月21日～2012年10月30日。
28、堤顶路面铺装：工程量7330 m2，砂浆拌和机拌和，二工作面同时人工铺砌，工作日日均施工强度180 m2，计划用时51天。
施工时间段：2012年11月1日～2012年12月20日。
29、三维土工网植草：工程量17778 m2，二工作面同时人工铺植，工作日日均施工强度1482 m2，计划用时15天。
施工时间段：2012年12月16日～2012年12月30日。
30、栏杆：工程量1471 延长米，二工作面同时安装，工作日日均施工强度71延长米，计划用时26天。
施工时间段：2012年12月20日～2013年1月15日。
四、排涝闸
1、施工围堰：长约m，管袋土堰体，粘性土闭气，迎海面块石混合料护坡，计划用时20天。
施工时间段：2011年6月1日～2011年6月20日。
2、土方开挖：工程量3204 m3，分二期进行，先开挖顶部以上部分土方（挖掘机），待桩基完成后进行基槽土方开挖（人工），计划用时26天。
施工时间段：2011年6月26日～2011年10月15日。
3、灌注柱施工：工程量1224m（桩长25m），回旋钻机造孔、动测等，工作日日均施工强度25m，计划用时62天。
施工时间段：2011年7月1日～2011年8月31日。
4、φ60水泥搅拌桩：工程量7440m（桩长15m），G2B-600水泥搅拌桩机施工，工作日日均施工强度202m，计划用时46天。
施工时间段：2011年8月16日～2011年10月1日。
5、C25砼防冲板桩预制打设：工程量，履带式打桩机打设，计划用时62天。
施工时间段：2011年7月1日～2011年8月31日。
6、闸室C10砼垫层：工程量27.5m3，0.4m3拌和机拌和，双胶轮车运输，工作日日均施工强度7 m3，计划用时5天。
施工时间段：2011年9月6日～2011年9月10日。
7、C35钢筋砼闸涵底板：工程量275.2m3，0.4m3拌和机拌和，双胶轮车运输，工作日日均施工强度16.4 m3，计划用时21天。
施工时间段：2011年9月11日～2011年10月1日。
8、C35钢筋砼闸墩：工程量324.4m3，0.4m3拌和机拌和，双胶轮车运输，工作日日均施工强度13.5 m3，计划用时30天。
施工时间段：2011年10月1日～2011年10月30日。
9、C35钢筋砼闸涵顶板：工程量138.4m3，0.4m3拌和机拌和，双胶轮车运输，工作日日均施工强度11.5 m3，计划用时15天。
施工时间段：2011年11月10日～2011年11月25日。
10、C35门槽二期砼：工程量23m3，0.4m3拌和机拌和，双胶轮车运输，计划用时10天。
施工时间段：2011年11月1日～2011年11月10日。
11、C35钢筋砼护底：工程量30m3，0.4m3拌和机拌和，双胶轮车运输，计划用时6天。
施工时间段：2011年11月26日～2011年12月1日。
12、C35钢筋砼翼墙：工程量m3，0.4m3拌和机拌和，双胶轮车运输，计划用时31天。
施工时间段：2011年12月1日～2011年12月31日。
13、C35钢筋砼扶壁式挡墙：工程量m3，0.4m3拌和机拌和，双胶轮车运输，计划用时10天。
施工时间段：2012年1月1日～2012年1月10日。
14、C20砼灌砌块石挡墙： 0.4m3拌和机拌和，双胶轮车运输，计划用时10天。
施工时间段：2012年1月6日～2011年1月15日。
15、C35钢筋砼排架及梁板柱：工程量40m3，0.4m3拌和机拌和，双胶轮车运输，计划用时31天。
施工时间段：2012年12月1日～2012年2月15日。
16、钢闸门、启闭机房及机电设备安装：
施工时间段：2012年2月21日～2012年9月30日。
五、工程扫尾：2013年1月16日开始，至2013年1月31日前结束。
具体进度见进度计划横道图。

第四节、进度计划横道图

第四章 资源配置
第一节 施工机械计划
工程所需的设备将在确定的时间到位，施工过程中要做好机械设备的维修保养工作，提高机械设备的完好率，保证施工机械设备能正常运转，对小件设备、大件设备的易损易坏部件，要有库存作备用，以减轻甚至避免机械设备故障原因对工程施工的影响。
表5-1 拟投入本合同工作的主要施工设备表
序号
机械或设备名称
型号
规格
数量
国别产地
制造
年份
功率
生产
能力
用于施工部位
备注（自有或租赁）
1
挖掘机
1m3
2台
小松山推公司
2006

土石填挖
自有
2
装载机
ZLM50
2台
徐工
2007

拌和场等
自有
3
推土机
120型
2辆
山东
2008

土方填压
自有
4
拌和机
0.4 m3
4台
浙江建筑机械厂
2007

堤身砼、灌砌石
自有
5
灰浆机
0.25 m3
2台
浙江平湖
2008

挡墙、路面铺装
自有
6
插入式振捣器
2.2kw
10台
浙江建筑机械厂
2007

堤身砼、灌砌石
自有
7
平板式振捣器
2.2kw
4台
浙江建筑机械厂
2009

堤身砼、灌砌石
自有
8
振动压路机
12t
1台
徐州工程机械厂
2004

堤顶
自有
9
振动压路机
16t
1台
徐州工程机械厂
2005

堤顶
自有
10
砼磨光机
2.2kw
2台
浙江建筑机械厂
2007

路面砼
自有
11
砼切缝机

2台
浙江建筑机械厂
2008

路面砼
自有
12
柴油发电机
75kw
2台
苏州柴油机厂
2006

施工供电
自有
13
潜水泵
4吋
10台
杭州水泵厂
2006

堤身填土
自有
14
泥浆泵
6吋
10台
温岭水泵厂
2008

堤身填土
自有
15
离心泵
11kw
10台
温岭水泵厂
2008

堤身填土
自有
16
自卸汽车
5t
4辆
长春一汽
2006

坝体抛石
自有
17
拖拉机
2t
4辆
永康
2006

砼运输
租赁
18
双胶轮车
20
20辆
永康
2007

堤身砼
自有
19
蛙式打夯机
2.5kw
8台
黄岩
2005

土方
自有
20
电焊机
30kvA
2台
江阴
2006

钢筋加工
自有
21
钢筋切断机
GJ-40B
1台
江阴
2005

钢筋加工
自有
22
钢筋弯曲机
GW-40
1台
江阴
2005

钢筋加工
自有
23
回旋钻机
15型
1台

2007

灌注桩
自有
24
水泥搅拌桩机
G2B-600
2台

2006

水泥搅拌桩
自有
表5-2 拟投入本合同工作的主要施工设备表
序号
机械或设备名称
型号
规格
数量
国别产地
制造
年份
功率
生产
能力
用于施工部位
备注（自有或租赁）
1
试验仪器

2套

2007

土、石
自有
2
经纬仪
J2
2台
瑞土威尔特
2000

放样
自有
3
水准仪
S2、S3
各2
苏州光学仪器厂
2006

放样
自有
4
全站仪
GTS-602/LP
1台
日本
2001

放样
自有

第二节 技术及行政人员配备
由于工期较紧，任务较重，为了保证施工质量和进度，本公司将从行政、技术、工人等方面抽调具有类似工程施工经验的骨干力量来进行施工。项目经理部主持日常施工。
施工人员安排：项目经理部人员详见表5-2，
表5-2 现场行政、技术管理人员配备表
职 务
姓 名
职 称
目前在何地
备注
项目经理
朱浩庆
高级工程师
杭州

技术负责人
胡伟荣
工程师
杭州

质检负责人
俞金清
工程师
杭州

安全负责人
郁建春
工程师
杭州

施工员
王铁峰
助理工程师
杭州

安全员
黄水龙
助理工程师
杭州

第三节 施工劳动力计划
劳动力安排据施工进展随时调整。各工种人员配备情况见表5-3劳动力配备表
表5-3 现场劳动力配备表
工种
按工程施工阶段投入劳动力情况
一期吹填土
抛石
标准堤护面
路面
铺 装
砼灌
注桩
水泥搅拌 桩
排涝闸砼
挖掘机驾驶员
2
2
2

水力冲挖机组操作工
20

回旋钻机操作工

5

搅拌桩机操作工

5

电工
2

2
2
1
1
1
砼工

16

6

6
模板工

12

6
钢筋工

6

2

5
电焊工

1

1

1
石工

8

泥工

15

普工
10
10
10
10
10

10
拖拉机驾驶员

4
4

2
汽车驾驶员

4

第五章 施工方案
第一节 施工总体安排
一、本工程施工总体安排如下：
1、土方的施工
土方包括一期吹填土和绿化土。
一期吹填土在粘土回填及土工布铺设完成后即可进行；一期吹填土先集中力量吹填一级平台以内部土方，其吹填断面以满足二级平台填土及一定的堤身沉降量为准，二级平台填土在迎海侧砼灌砌块石挡墙浇筑完成后由挖掘机自一级平台翻挖至二级平台，一、二级平台挡墙壁完成后进行不足部分土方的吹填。绿化土在堤顶挡浪墙浇筑及后坡吹填土整坡完成后进行。
1、抛石基础的施工
抛石由堤内老堤近新堤处修筑下堤道路根据堤基情况由自卸汽车或拖拉机直抛，挖掘机整平。
2、护面结构的施工
施工顺序：
二级平台砼挡墙基础 二级平台砼灌砌块挡墙 二级平台挡墙压顶 一级平中砼挡墙基础 一级平台砼灌砌块挡墙（砼护坡） 一级平台挡墙压顶 二级平台砼路面 堤顶砼挡墙基础 堤顶砼灌砌块挡墙 砼挡浪墙 一级平台砼路面 路缘石 堤顶水泥稳定层 堤顶砼路面 二级、一级、堤顶路面铺装。
4、合金网石笼的施工
在抛石基础完成后，即开始合金网石笼的施工，在二级平台砼挡墙基础完成后进行顶部一笼合金网石笼的施工。
5、挡浪墙的施工
考虑堤身基础沉降的影响，在不影响总工期的情况下，尽量延迟堤顶挡浪墙的开工日期，以减低堤身不均匀沉降的影响。
6、排涝闸施工
第二节 围堰工程
排涝闸施工围堰共长约m，采用吹泥管袋堰体，堰内粘性土闭气，迎海侧坡以抛石护面防冲，堰顶宽8m，堰项高程6.0m，两侧边坡1：2.5。详见下图：

800
200 400 200

1：2.5 1：1 1：1 1：2.5
粘性土闭气 充泥管袋 抛石

滩地

第三节 土方工程
一、工程内容
土方工程主要包括：一期吹填土、回填粘土、绿化土。
二、技术要求
1、堤身土方范围内的树根、草皮、块石、杂物、垃圾等均需清理干净。堤基基面清理范围包括堤身、抛石基础的基面、其边界应在设计基线外30～50cm。
2、堤身土方填筑是围堤工程的防渗土体，必须确保填筑质量。土方的填筑按薄层轮加的原则进行，填筑前在取土区进行坑探取样试验，以选用合适土源。
3、堤身吹填土采用瓯江河道土,吹填土为砂性土，渗透系数达9.68×10cm/s，用于堤身填筑需作防渗处理。
4、堤身吹填土应分段分层吹填，每次吹填层厚不大于1m，每仓吹填完成后应间歇一定时间，待吹填土初步排水固结后方可进行上一层吹填土的施工。
5、吹填土施工参照《堤防工程施工规范》〈SL26048〉进行，砂性土吹填的填筑标准按相对密度确定，要求不小于设计要求。
6、复合土工膜底部两侧回填粘土渗透系数要求不大于10cm-5/s。
三、施工方法
（一）、粘土回填
粘土回填在基坑开挖、120kN/m有纺土工布、复合土工膜铺设完成后进行。
120kN/m有纺土工布、复合土工膜施工参见相应章节。
回填粘土由人工配合挖掘机分层填筑夯实，填筑时须避免土工膜破损，其填土分段接缝处理应符合碾压式土坝的要求。
（二）、吹填土
吹填土取自瓯江河道，直接由从取土区水力冲挖管送至填土区填筑。
吹填土方范围内的树根、草皮、杂物、垃圾等均需清理干净。
吹填土分区、分层进行，每次吹填层厚宜小于100cm，并应分段间隙施工、水平向自端而中，竖向自下而上，梯次前伸。待下层吹填土初步排水固结后才充许继续加高。
吹填土施工时分区、分层利用滩地土及吹填土筑小堰约高1m，以使填筑料沉淀固结。底层吹填分区完成后应及时挖除滩地土小堰，以保证吹填土的排水固结。
吹填土顶高程须充分估计填筑体的，以保证填筑区高程、宽度符合设计要求。吹填超高随填土厚度的增加而增高。
吹填时，其底层海侧坡脚应位于挡墙基础内侧约2m，由下至上逐层收坡，断面吹填土量应考虑二级平台填土及堤身固结沉降和填筑区基础沉降量。
二级平台填土在迎海侧挡墙浇筑完成后由挖掘机自一级平台翻挖填筑。
吹填土泌水：堤内侧挖设集水沟水泵抽排至堤外。
第四节 石方工程
一、工程内容
石方工程主要为迎海侧挡墙基础抛石，工程量6992m3。
二、技术要求
1、石料质量要求:石料无严重风化,表面无明显裂缝。
2、堤身填筑石料采用山体开采出的混合料,必须严格控制好级配,禁止大小块石分别集中堆填。
3、堤身各部分石料要求:
（1）堤身填筑石料:采用混合石料,最大粒径小于填筑厚度的2/3,级配良好,填筑干密度符合设计要求,含泥量小于5%,不得使用风化岩及软岩；
（2）干砌块石石块：要求大小均匀、质地坚硬，不得使用裂石和风化石料，单块重量不小于25kg。腹石砌筑时排紧填严，无淤泥杂质。面石砌筑时禁止使用小块石，不得出现通缝、浮石、空洞。无宽度在1.50cm以上、长度在0.50m以上的连续缝。
（3）碎石主要用于砼基础、干砌块石以下垫层,要求级配良好,最大粒径不大于8cm，含泥量小于5%。
三、施工方法
坝体块石混合料抛填采用自卸汽车或拖拉机以端进法向前延伸立抛、120A型推土机推平碾压的方法施工，一次抛筑允许高度不超过2米。在施工过程中，为了更好地控制抛石边线，考虑到潮浪、台风对堆石体的冲刷、回带，将外侧边线自坡脚缩进0.5米，同时在抛填过程中，尽可能将块石放于外坡，防止潮水冲刷，保护外坡稳定。随抛随由挖掘机整理至符合设计断面要求。
抛筑体密实度须符合设计要求。
第五节 基础处理工程
一、工程内容
基础处理工程工作内容为：土工布铺设、碎石垫层铺设、水闸灌注桩、水泥搅拌桩。
二、技术要求
土工合成材料技术指标执行GB/T17638-17642等相关标准，每批产品均要有出厂合格证及有资质测试单位抽样测试合格证，不得采用不合格和未经测试的产品，不得采用再生料。
（一）120KN/m有纺土工布
土工布的规格、尺寸包括强度指标、孔径指标、渗透系数均应符合设计要求。施工使用的土工布均应备有出厂合格证及抽样试验报告，严禁使用存放超过6个月的或己出现老化现象的土工布；土工布铺设应尽量平整，避免扭曲和皱折。地基土工布铺设时径向应垂直堤轴线方向铺设，径向不允许搭接，非受力向（纬向）缝合搭接铺设，搭接宽度不小于20cm，土工布露头长度100 cm。
地基120KN/m有纺土工布的要求为：径向抗拉强度不小于120KN/m，断裂伸长率≤25.0%（径纬向），CBR顶破强力≥9KN，垂直渗透系数不小于l×10-4~
