供给链管理系统的数据库设计

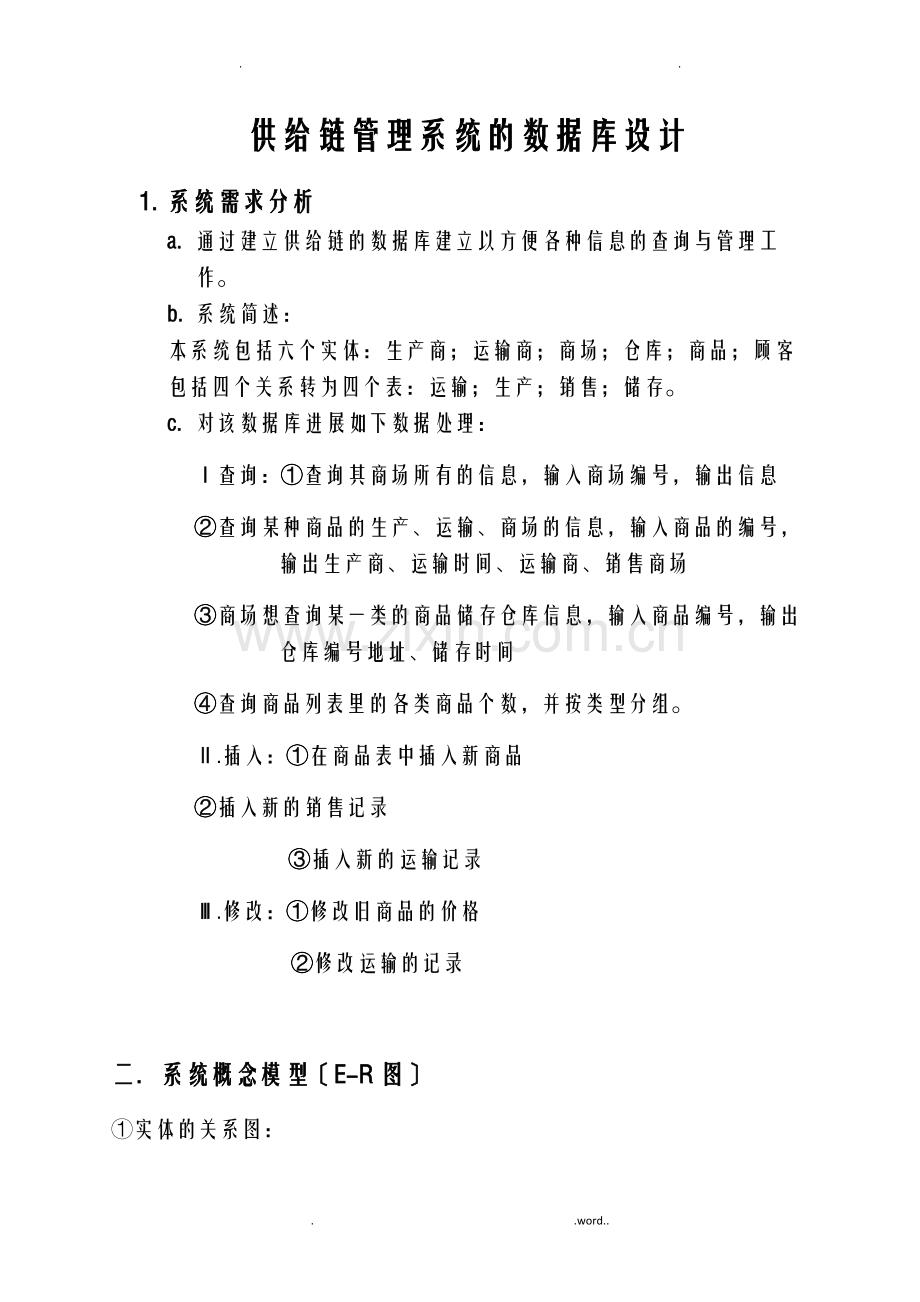

1. 系统需求分析
a. 通过建立供给链的数据库建立以方便各种信息的查询与管理工作。
b. 系统简述：
本系统包括六个实体：生产商；运输商；商场；仓库；商品；顾客
包括四个关系转为四个表：运输；生产；销售；储存。
c. 对该数据库进展如下数据处理：
Ⅰ查询：①查询其商场所有的信息，输入商场编号，输出信息
②查询某种商品的生产、运输、商场的信息，输入商品的编号，输出生产商、运输时间、运输商、销售商场
③商场想查询某一类的商品储存仓库信息，输入商品编号，输出仓库编号地址、储存时间
④查询商品列表里的各类商品个数，并按类型分组。
Ⅱ.插入：①在商品表中插入新商品
②插入新的销售记录
③插入新的运输记录
Ⅲ.修改：①修改旧商品的价格
②修改运输的记录

二．系统概念模型〔E-R图〕
①实体的关系图：

运输
生产商

顾客

商品

仓库

商场

运输商

生产
销售
储存
②实体的属性图：
生产商地址
生产商

生产商类型
生产商名称
生产商编号
生产商注册年份

运输商地址
运输商

运输商名称
运输商编号
运输商注册年份
运输商拥有车辆

商场地址
商场

商场名称
商场编号
编号
商场注册年份
商场规模

顾客年龄
顾客

顾客性别
顾客XX
编号
顾客XX号

仓库

仓库编号
仓库地址
编号
仓库存储价格

商品

商品编号
商品名称
编号
商品价格
商品类型

③关系属性图：
生产商编号
商品编号
生产时间
生产编号
生产

运输编号
编号地址
运输时间
商场编号
生产商编号
运输商编号
运输
商品编号

顾客XX号
商品编号
销售时间
销售编号
销售
商场编号

仓库编号
编号地址
储存编号
时间
所属商场
储存时间
编号
储存
商品编号

三、关系模式〔加下划线的是主键〕
①生产商关系：〔生产商编号，生产商名称，生产商地址，生产商类型，生产商注册年份〕
②运输商关系：〔运输商编号，运输商名称，运输商注册年份，运输商地址，运输商车辆数〕
③商场关系：(商场编号, 商场名称, 商场注册年份, 商场地址, 商场规模)
④顾客关系：(顾客XX号, 顾客XX, 顾客年龄,顾客性别)
⑤仓库关系：(仓库编号, 仓库地址, 仓库存储价格)
⑥商品关系：(商品编号, 商品名称, 商品价格, 商品类型)
⑦生产关系：(生产编号, 商品编号,生产商编号, 生产时间)
⑧运输关系：(运输编号, 商场编号, 生产商编号, 商品编号, 运输时间, 运输商编号)
⑨销售关系：(顾客XX号, 商场编号, 商品编号, 销售编号, 销售时间)
⑩储存关系：(储存编号, 商品编号, 仓库编号, 储存时间,所属商场)
四、物理设计
①生产商：
字段名
类型
特殊属性
生产商编号
char(20)
主键
生产商名称
char(20)
not null
生产商地址
char(20)
not null
生产商类型
char(20)

生产商注册年份
datetime
not null

②运输商：
字段名
类型
特殊属性
运输商编号
char(20)
主键
运输商名称
char(10)
not null
运输商注册年份
datetime
not null
运输商地址
char(20)
not null
运输商车辆数
int
not null

③商场：
字段名
类型
特殊属性
商场编号
char(20)
主键
商场名称
char(10)
not null
商场注册年份
datetime
not null
商场地址
char(20)
not null
商场规模
char(20)
not null

④顾客：
字段名
类型
特殊属性
顾客XX号
char(20)
主键
顾客XX
char(10)
not null
顾客性别
char(2)
not null
顾客年龄
int
not null
⑤仓库
字段名
类型
特殊属性
仓库编号
char(20)
主键
仓库地址
char(10)
not null
仓库存储价格
money
not null

⑥商品:
字段名
类型
特殊属性
商品编号
char(20)
主键
商品名称
char(10)
not null
商品类型
char(20)
not null
商品价格
money
not null

⑦生产:
字段名
类型
特殊属性
生产编号
char(20)
主键
生产商编号
char(10)
外键
商品编号
char(20)
not null
生产时间
datetime
not null

⑧运输：
字段名
类型
特殊属性
运输编号
char(20)
主键
运输商编号
char(10)
外键
商场编号
Char〔20〕
nut null
商品编号
char(20)
not null
生产商编号
char(20)
not null
运输时间
datetime

⑨销售：
字段名
类型
特殊属性
销售编号
Char(10)
主键
商场编号
char(10)
not null
销售时间
char(20)
not null
商品编号
char(20)
外键
顾客XX号
char(20)
not null

⑩储存：
字段名
类型
特殊属性
储存编号
char(20)
主键
仓库编号
char(10)
外键
商品编号
Char(20)
not null
储存时间
char(20)
not null
所属商场
char(20)
not null

五、系统实现
1.数据库及其根本表的建立
数据库的建立用企业管理器，根本表用T-SQL语言：
数据库名：PM-System
建立数据库的T-SQL语句如下：
Create database PM-System
On(name=pm_system_data,filename=’E:\数据库\sm_system_data.mdf’)
Log on(name=pm_system_log,filename=’E:\数据库\sm_system_data.ldf’)
建立表的SQL语句如下：
Use PM_System
Create table 生产商
(生产商编号 char(20) primary key,
生产商名称 char(20) not null,
生产商地址 char(20) not null,
生产商类型 char(20),
生产商注册年份 datetime not null
)
Create table 运输商
(运输商编号char(20)primary key,
运输商名称char(10)not null,
运输商注册年份 datetime not null,
运输商地址 char(20) not null,
运输商车辆数 int not null)
Create table 商场
(商场编号char(20) primary key,
商场名称char(10)not null,
商场地址char(20)not null,
商场注册年份datetimenot null,
商场规模char(20)not null)
Create table 顾客
(顾客XX号char(20) primary key,
顾客XXchar(10) not null,
顾客年龄 int,
顾客性别char(2) not null
)
Create table 仓库
(仓库编号 char(20) primary key,
仓库地址char(10)not null,
仓库存储价格moneynot null)
Create table 商品
(商品编号char(20)primary key,
商品名称char(10)not null,
商品价格moneynot null,
商品类型char(20)not null)
Create table 生产
(生产编号char(20) primary key,
商品编号char(20)not null,
生产商编号char(20) not null references 生产商(生产商编号),
生产时间datetimenot null)
Create table 运输
(运输编号char(20)primary key,
商场编号 Char(20) nut null,
生产商编号char(20)not null,
商品编号 char(20)not null,
运输时间datetime,
运输商编号char(20) not null references 运输商(运输商编号)
)

Create table 销售
(顾客XX号char(20)not null,
商场编号char(20)not null,
商品编号char(20)not null references 商品(商品编号),
销售编号Char(10)primary key,
销售时间char(20)not null
)
Create table 存储
( 储存编号 char(20) pimary key,
商品编号 Char(20) not null,
仓库编号 char(20) not null references 仓库(仓库编号),
储存时间 char(20) not null,
所属商场char(20)not null)

输入数据：
Insert into 生产商 values(‘0001’,’可口可乐’,’’,’食品’,’2021.01.01’)
Insert into 生产商 values(‘0002’,’百事可乐’,’XX’,’食品’,’2021.01.02’)
Insert into 生产商 values(‘0003’,’ADIDAS运动鞋’,’’,’鞋帽’,’2021.02.01’)
Insert into 生产商 values(‘0004’,’Audi A4’,’’,’汽车’,’2021.03.01’)
Insert into 生产商 values(‘0005’,’麦当劳’,’’,’食品’,’2021.04.01’)

Insert into 运输 values(‘0001’,’运一’,’2021.09.01’,’’,’10’)
Insert into运输values(‘0002’,’运二’,’2021.01.01’,’’,’20’)
Insert into运输values(‘0003’,’运三’,’2021.02.02’,’XX’,’30’)
Insert into运输values(‘0004’,’运四’,’2021.09.01’,’XX’,’40’)
Insert into运输values(‘0005’,’运五’,’1997.01.02’,’’,’20’)

Insert into 商场 values(‘0001’,’商场一’,’XX’’2021.01.01’,’大’)
Insert into商场values(‘0002’,’商场二’,’’’2021.01.01’,’小’)
Insert into商场values(‘0003’,’商场三’,’’’2021.02.02’,’小’)
Insert into商场values(‘0004’,’商场四’,’’’2021.03.01’,’大’)

Insert into 仓库 values(‘0001’,’’’1000’)
Insert into仓库 values(‘0002’,’XX’,’500’)
Insert into仓库 values(‘0003’,’XX’,’1000’)
Insert into仓库 values(‘0004’,’’,’2000’)

Insert into 商品 values(‘0001’,’百事可乐’,’5’,’食品’)
Insert into商品values(‘0002’,’美年达’,’4’,’食品’)
Insert into商品values(‘0003’,’可口可乐’,’4’,’食品’)
Insert into商品values(‘0004’,’汉堡’,’10’,’食品’)
Insert into商品values(‘0005’,’Audi A5’,’300000’,’汽车’)
Insert into商品values(‘0001’,’Audi A6’,’400000’,’汽车’)
Insert into商品values(‘0002’,’Audi A4’,’200000’,’汽车’)
Insert into商品values(‘0003’,’ADIDAS运动鞋1’,’300’,’鞋帽’)
Insert into商品values(‘0004’,’ADIDAS运动鞋2’,’400’,’鞋帽’)
Insert into商品values(‘0005’,’ADIDAS运动鞋3’,’500’,’鞋帽’)

Insert into 顾客 values(‘3009201001’,’赵一’,’20’,’女’)
Insert into 顾客values(‘3009202001’,’钱二’,’19’,’男’)
Insert into 顾客values(‘3009203001’,’李三’,’21’,’女’)
Insert into 顾客values(‘3009204001’,’王五’,’22’,’男’)

Insert into 生产 values(‘0001’,’0001’,’0002’,’2021.09.05’)
Insert into 生产 values(‘0002’,’0003’,’0002’,’2021.09.01’)
Insert into 生产 values(‘0003’,’0003’,’0001’,’2021.07,03’)
Insert into 生产 values(‘0004’,’0004’,’0005’,’2021.07.04’)
Insert into生产values(‘0005’,’0005’,’0004’,’2021.07,05’)
Insert into生产values(‘0006’,’0006’,’0004’,’2021.07.06’)
Insert into生产values(‘0007’,’0007’,’0003’,’2021.07.07’)
Insert into生产values(‘0008’,’0008’,’0003’,’2021.07.08’)
Insert into生产values(‘0009’,’0009’,’0003’,’2021.07.09’)
Insert into生产values(‘0010’,’0010’,’0003’,’2021.07.10’)

Insert into 运输 values(‘1’,’0001’,’0002’,’0001’,’2021.09.05’,’0001’)
Insert into 运输 values(‘2’,’0004’,’0002’,’0002’,’2021.09.01’,’0002’)
Insert into运输values(‘3’,’0003’,’0001’,’0004’,’2021.07,03’,’0004’)
Insert into运输values(‘4’,’0003’,’0005’,’0003’,’2021.07.04’,’0005’)
Insert into运输values(‘5’,’0005’,’0004’,’0003’,’2021.07,05’,’0002’)
Insert into运输values(‘6’,’0006’,’0004’,’0002’,’2021.07.06’,’0005’)
Insert into运输values(‘7’,’0003’,’0003’,’0001’,’2021.07.07’,’0003’)
Insert into运输values(‘8’,’0002’,’0003’,’0002’,’2021.07.08’,’0002’)
Insert into运输values(‘9’,’0006’,’0003’,’0001’,’2021.07.09’,’0001’)
Insert into运输values(‘10’,’0005’,’0003’,’0002’,’2021.07.10’,’0001’)
Insert into 销售 values(‘1’,’0001’,’0001’,’0001’,’2021.01.01’)
Insert into 销售values(‘1’,’0001’,’0002’,’20’,’女’)
Insert into 销售values(‘8’,’0001’,’0003’,’20’,’女’)
Insert into 销售values(‘8’,’0003’,’0004’,’20’,’女’)
Insert into 销售values(‘1’,’0002’,’0005’,’20’,’女’)
Insert into 销售values(‘1’,’0002’,’0006’,’20’,’女’)
Insert into 销售values(‘1’,’0004’,’0007’,’20’,’女’)

Insert into 储存 values(‘0001’,’0003’,’0001’,’2021.11.01’ ,’0001’)
Insert into 储存 values(‘0002’,’0002’,’0001’,’2021.11.05’,’0003’)
Insert into 储存 values(‘0003’,’0001’,’0002’,’2021.11.10’,’0004’)
2.创立索引
create nonclustered
index idx生产商
on生产商〔生产商编号〕
create nonclustered
index idx运输
on运输〔生产商编号〕

create nonclustered
index idx运输2
on运输〔商场编号〕

create nonclustered
index idx商场
on商场〔商场编号〕

create nonclustered
index idx储存
on储存〔仓库编号〕

create nonclustered
index idx仓库
on仓库〔仓库编号〕
3.创立视图
create view 供给链图
as
select 生产商名称,运输商名称,商场名称,商品.商品编号,运输时间, 商品类型, 生产时间
from 生产商 join 运输 on 生产商.生产商编号=运输.生产商编号 join 运输商 on 运输商.运输商编号=运输.运输商编号 join 商场 on 商场.商场编号=运输.商场编号
join 商品 on 商品.商品编号=运输.商品编号 join 生产 on 生产. 商品编号=商品.商品编号
create view 存储图
as
select 仓库.仓库编号,商品编号,所属商场
from 商场 join 存储 on 商场.商场编号=存储.所属商场 join 仓库 on 仓库.仓库编号=存储.仓库编号

4．创立存储过程
①查询：
create procedure 商场信息 shopID char(10)
as
begin
print 'list of the information of this shop'
select 商场名称,商场地址,商场规模,商场注册年份
from 商场
where 商场编号=shopID
end
create procedure 供给链信息 goodID char(20)
as
begin
print 'list of the information of this good’s provide'
select 生产商名称,运输商名称,商场名称
from 供给链图
where 商品编号=goodID
end
create procedure 储存信息 goodID char(20)
as
begin
print 'list of the storage'
select 仓库编号,商品编号,所属商场
from 存储图
where 商品编号=goodID
end
create procedure 分类信息goodID char(20)
as
begin
select 商品类型，count(*)
from 商品
group by 商品类型
end
②插入：
create procedure 插入商品信息goodID char(20), goodnamechar(10), goodpricemoney , goodtype char(20)
as
insert into商品
values(goodID, goodname, goodprice, goodtype)
create procedure 插入销售记录personid char(20), shopnameID char(20), goodid char(20), sellID char(20)，selltime datetime
as
insert into 销售
values(personid, shopnameID, goodid, sellID, selltime)

③修改
Create procedure 修改商品价格 goodprice money,goodid char(20)
As
Update 商品
Set 商品价格＝goodprice
Where 商品编号＝goodid

Create procedure 修改运输记录 oldtid char(20),tid char(20),shopid char(20),tpid char(20),goodid char(20),time datetime,fid char(20)
As update 运输
Set 运输编号=tid,运输商编号＝tpid,生产商编号=fid,商品编号=goodid,运输时间＝time,商品编号＝shopid
Where 运输编号＝oldtid
