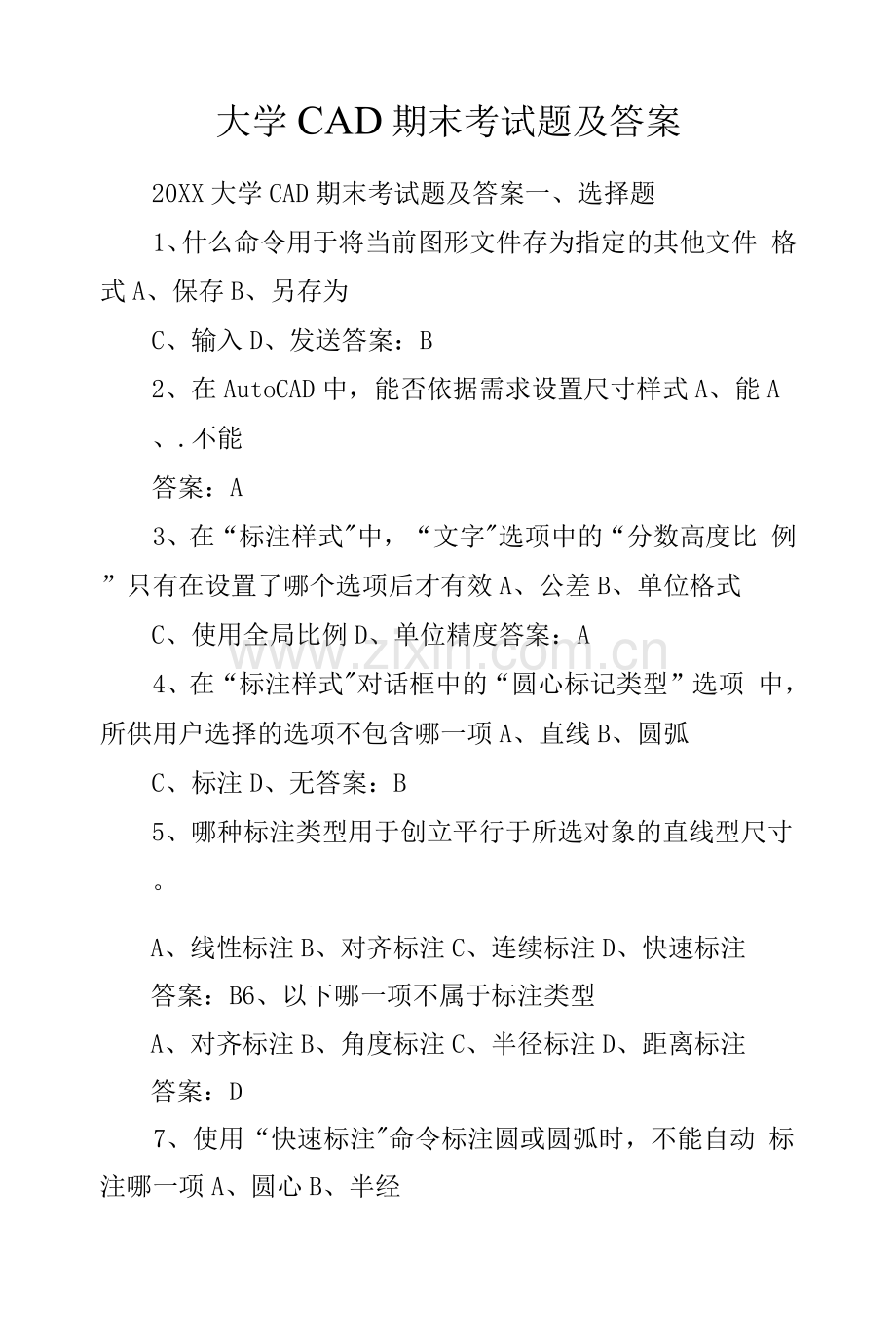

大学CAD期末考试题及答案.docx

大学CAD期末考试题及答案20XX大学CAD期末考试题及答案一、选择题1、什么命令用于将当前图形文件存为指定的其他文件 格式A、保存B、另存为C、输入D、发送答案：B2、在AutoCAD中，能否依据需求设置尺寸样式A、能A、.不能答案：A3、在“标注样式中，“文字选项中的“分数高度比 例”只有在设置了哪个选项后才有效A、公差B、单位格式C、使用全局比例D、单位精度答案：A4、在“标注样式对话框中的“圆心标记类型”选项 中，所供用户选择的选项不包含哪一项A、直线B、圆弧C、标注D、无答案：B5、哪种标注类型用于创立平行于所选对象的直线型尺寸。A、线性标注B、对齐标注C、连续标注D、快速标注答案：B6、以下哪一项不属于标注类型A、对齐标注B、角度标注C、半径标注D、距离标注答案：D7、使用“快速标注命令标注圆或圆弧时，不能自动 标注哪一项A、圆心B、半经C、直经D、基线答案：A8、在设置单位精度的过程中，最多可设置几位小数A4B、6C8D、答案：C9、样式200. 5是公差标注中的哪种形式。A、对称B、极限偏差C、极限尺寸D、基本尺寸答案：A10、设置夹点大小及颜色是在“选项”对话框中的哪个 选项卡中A、显示B、翻开和保存C、系统D、选择答案：D11、选中夹点的默认颜色是A、红色B、黄色C、绿色D、蓝色答案：A12、未选中夹点的默认颜色是A、红色B、黄色C、绿色D、蓝色 答案：D13、在命令行中输入哪项命令不显示文本窗口A、 LISTB、 LIC、 LSD、 LIS答案：D14、以下哪项不属于布尔运算的结果：A)并集B)交集C)差集D)透叠答案：D15、启动CAD帮助系统的快捷键是A)F1B) F2C)F3D)F4 答案：A16、当前图层能不能被关闭？A,能B.不能 答案：A翻开特性的快捷键是A. Ctrl+2B. Ctrl+5C. Ctrl+8D. Ctrl+1 答案：D下面哪一个不属于极坐标的条件A.起点0, 0B、线段的长度C、夹角D. X、Y坐标答案:17. 在哪种状况下，图层可以删除A.包含对象B.当前层C、0层D.空图层答案：D绘制多线的快捷键是A. mlB. plC. polD. el答案：A
