32K1智能电子小产品的单片机开发系统使用说明书.doc

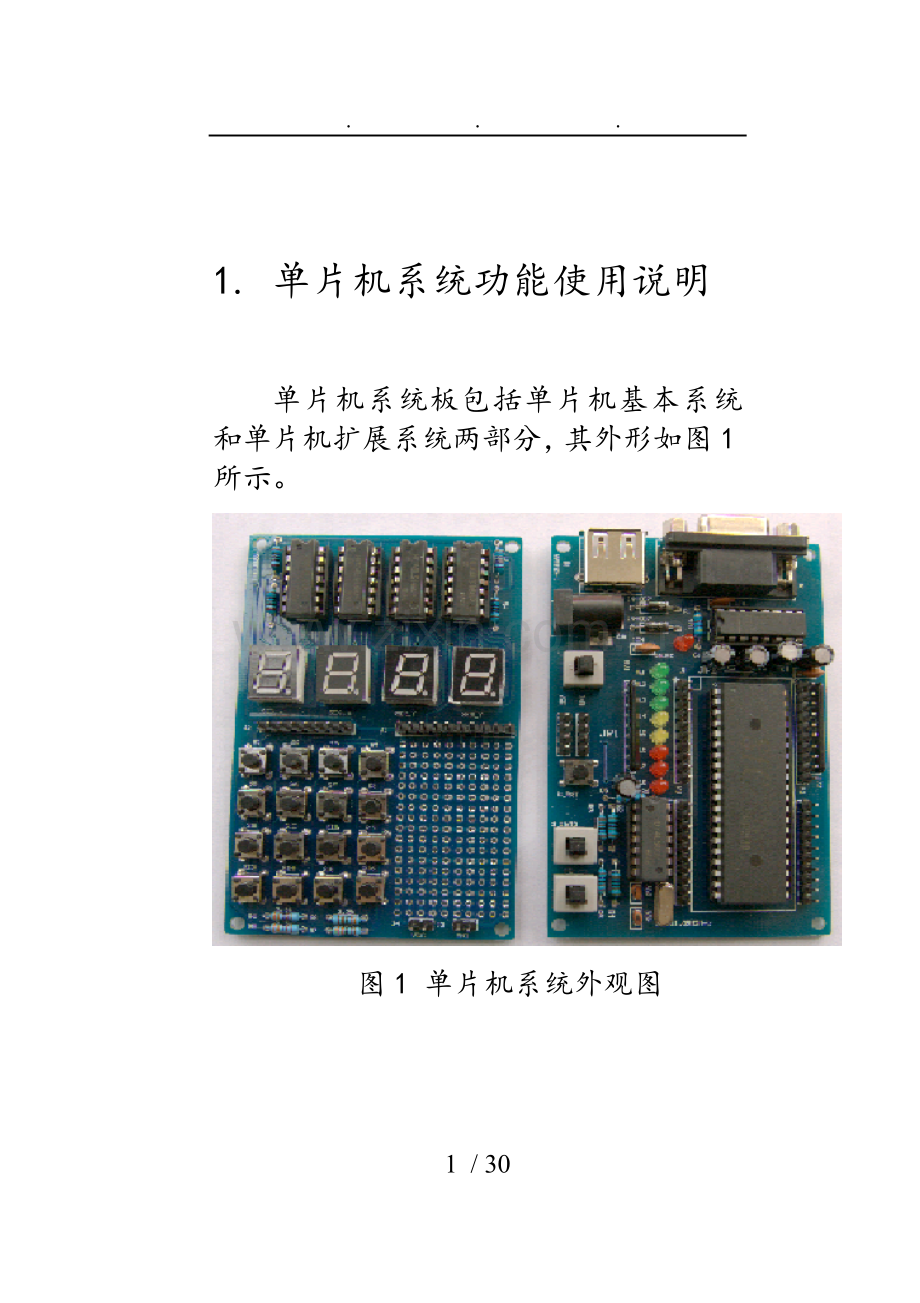

. . . 1. 单片机系统功能使用说明单片机系统板包括单片机基本系统和单片机扩展系统两部分，其外形如图1所示。 图1 单片机系统外观图1.1 单片机基本系统板单片机基本系统板的部件包括：l 51单片机最小系统l 串行接口电路l 电源接口电路l 发光二极管电路l 用户程序下载开关l 系统复位开关l INT0去抖开关l T0去抖开关l 晶振电路基本板上的部件与位置对应关系见图2所示。图2 单片机基本板的部件与位置对应关系1.2 单片机扩展板单片机扩展板部件包括l 数码管接口电路l 键盘接口电路l 实验扩展区l 数码管接口端口l 键盘接口端口 单片机扩展板上部件与位置关系见图3所示图3 单片机扩展板上部件与位置关系1.3 主要功能学生利用单片机系统可以开展各种课堂实验和应用实验，可以在此基础上扩展制作，也可以利用本系统进行课程设计、毕业设计或参加电子竞赛等。演示功能有：l 跑马灯实验l 发光管闪动实验l 发光管二进制计数实验l 数码管固定显示实验l 按键和数码管显示实验1.4 演示步骤系统上电复位后，发光管全熄；第一次按下INT0中断，系统进入跑马灯实验，发光管从下到上轮流点亮，每个发光管导通时间约0.5秒第二次按下INT0中断键，系统进入发光管闪动实验，每按T0一次，八个发光管同时改变显示状态，由亮变熄或由熄变亮。第三次按下INT0中断键，系统进入发光管二进制计数实验，开始八个发光管全熄，每按下T0一次 ，发光管按二进制计数方式点亮。第四次按下INT0中断键，系统进入数码管固定显示实验，此时四位数码管显示0、1、2、3。第五次按下INT0中断键，系统进入按键和数码管显示实验，此时按下任何键盘按键，其对于键值均可以在数码管上显示。1.5 系统板电路原理图 单片机基本系统原理图如图4所示。图4 单片机基本系统原理图1.6 扩展板电路原理图 单片机扩展板原理图如图5所示。图5. 单片机扩展板原理图1.7 单片机系统板元件清单分类元件编号元件容数量电容电阻C510uf（电解）1C1-C31uf（电解）41040.1（瓷）330P30pf2R1(系统板)4701R1-R4（扩展板）1004R5-R8(扩展板)3.3K4R2-R6(系统板)1K5RJ1-RJ21K排阻(9口)2芯片U1STC89C511U374LS001U1-U41644U2MAX232CPE1按键K、S1-S1666小按键17K1-K488不带锁按键3LEDL1-L8、POWER红黄绿各3个9SEG1-SEG4共阳数码管4二极管1N40071N40072接插件J2USB延长线1USB供电口1J1串口线1DB9串口座1J2电源插线口111.0592MHz11.0592M晶振1芯片座U1DIP-401U3（系统板）、U1-U4DIP-145U2DIP-161P0-P3/J1-J2单排针40针2其他10芯排线长15018芯排线长1501PCB板系统板1PCB板扩展板12. Keil使用说明2.1 新建项目首先：打开Keil后，点击Project，如图6所示：图6 点击New Project后选择你项目存放的文件目录，写项目名，然后点击 保存。然后会弹出器件选型对话框，如图7：图7 针对本开发板选择 Atmel的ATmel89s51或者ATmel89s52.确定后会有一对话框如图8所示 图8选是，项目建立完毕。2.2 建立源文件点击New file 图标如图9所示图9然后再点击 保存，把新创建的文件保存到你创建项目的那个文件夹里面，注意如果是C文件文件后缀应该为.c，汇编为.asm，头文件为.h 。2.3 往项目里添加源文件点击Source Group 1，然后再点击如图10所示：图10选择你要添加的源文件，双击即可。2.4 生成Hex文件右键点击项目框中的Target 1,如图11所示图11选择option for Target Target 1，如图12所示 图12再点击output，在Creat Hex File选项上打勾，如图13所示。 图13再点击 确定 即可，编译项目后就能生成Hex文件，用来烧写进单片机里执行。2.5 编译项目项目文件添加完毕后，点击编译按钮，红线画的即是。然后根据编译输出信息，检查error或者warning。3.stc下载软件使用说明：（1）用串口线连接开发板和电脑，打开STC_ISP_V3.1可以看到如图14所示.。图14 STC_ISP下载界面在左上角选择器件名称STC89C51RC，然后点击,选中要下载的hex文件。（2）点击，然后按下串口上面的K1按键，让系统断电，既可开始下载。STC_ISP左下方会有下图提示，说明下载成功。如图15所示。图15 下载提示4. 单片机设计实验指导书4.1流水灯实验实现的功能：P1口外接的8个LED依次点亮，呈流水灯显示。实验步骤：1. 打开keil编译环境，按照“keil使用说明.doc”来新建项目和编写程序，完成程序的编写、修改和编译。2. 确定没有错误后，将编译后生成的“.HEX”文件下载至单片机中，程序下载软件STC_ISP_V3.1的使用方法可参见文档“stc使用说明以与注意事项.doc”。3. 程序运行后，可以看到P1口外接的8个LED依次点亮，呈流水灯显示。4.2外部中断实验实现的功能：按键INT0按下时，P1口外接的8个LED状态取反。当8个LED点亮时，按一下INT0按键，8个灯全部熄灭，再按一下，8个灯全部点亮。实验步骤：1. 打开keil编译环境，按照“keil使用说明.doc”来新建项目和编写程序，完成程序的编写、修改和编译。2. 确定没有错误后，将编译后生成的“.HEX”文件下载至单片机中，程序下载软件STC_ISP_V3.1的使用方法可参见文档“stc使用说明以与注意事项.doc”。3. 程序运行后，可以看到按键INT0按下时，单片机执行中断服务程序，P1口外接的8个LED状态取反。当8个LED点亮时，按一下INT0按键，8个灯全部熄灭，再按一下，8个灯全部点亮。4.3 定时器/计数器T0中断实验实现的功能：按键T0按下时，单片机对按下的次数进行计数，并用P1口外接的8个LED显示计数的值，计数值用二进制表示。实验步骤：1. 打开keil编译环境，按照“keil使用说明.doc”来新建项目和编写程序，完成程序的编写、修改和编译。2. 确定没有错误后，将编译后生成的“.HEX”文件下载至单片机中，程序下载软件STC_ISP_V3.1的使用方法可参见文档“stc使用说明以与注意事项.doc”。3. 程序运行后，可以看到每当按键T0按下时，单片机对按下的次数进行计数，并用P1口外接的8个LED显示计数的值，计数值用二进制表示。4.4 数码管显示实验实现的功能： 4只数码管分别显示“0123”这四个数字。实验步骤：1. 打开keil编译环境，按照“keil使用说明.doc”来新建项目和编写程序，完成程序的编写、修改和编译。2. 确定没有错误后，将编译后生成的“.HEX”文件下载至单片机中，程序下载软件STC_ISP_V3.1的使用方法可参见文档“stc使用说明以与注意事项.doc”。3. 程序运行后，可以看到4只数码管分别显示“0123”这四个数字。4.5 键盘按键实验实现的功能：16个小按键分别编号为116，当任意按下一个键时，在数码管上显示按键的编号。如按下8号键时，则数码管显示数字8。实验步骤：1. 打开keil编译环境，按照“keil使用说明.doc”来新建项目和编写程序，完成程序的编写、修改和编译。2. 确定没有错误后，将编译后生成的“.HEX”文件下载至单片机中，程序下载软件STC_ISP_V3.1的使用方法可参见文档“stc使用说明以与注意事项.doc”。3. 程序运行后，可以看到当任意按下一个键时，在数码管上显示该按键的编号。如按下8号键时，则数码管显示数字08。4.6 继电器控制实验实现的功能：通过T0按键来控制继电器切换通路1和通路2导通，当通路1导通时通路2不通，红色LED灯不亮，按下T0时，继电器通路2导通，红色LED灯点亮，再按下T0时，继电器通路1导通。实验步骤：1. 打开keil编译环境，按照“keil使用说明.doc”来新建项目和编写程序，完成程序的编写、修改和编译。2. 确定没有错误后，将编译后生成的“.HEX”文件下载至单片机中，程序下载软件STC_ISP_V3.1的使用方法可参见文档“stc使用说明以与注意事项.doc”。3. 程序运行后，按T0可以切换继电器的通路，实现LED灯点亮与熄灭。4.7 霍尔传感器实验实现的功能：当磁铁靠近霍尔传感器1次，单片机计数加1，并通过数码管显示次数，按下T0按键时可用实现计数值清0。实验步骤：1. 打开keil编译环境，按照“keil使用说明.doc”来新建项目和编写程序，完成程序的编写、修改和编译。2. 确定没有错误后，将编译后生成的“.HEX”文件下载至单片机中，程序下载软件STC_ISP_V3.1的使用方法可参见文档“stc使用说明以与注意事项.doc”。3. 程序运行后，当磁铁靠近霍尔传感器1次，单片机计数加1，并通过数码管显示次数，按下T0按键时可用实现计数值清0。4.8 光电传感器实验实现的功能：物体挡住光电传感器发射端与接收端1次，单片机计数加1，并通过数码管显示次数，按下T0按键时可用实现计数值清0。实验步骤：1. 打开keil编译环境，按照“keil使用说明.doc”来新建项目和编写程序，完成程序的编写、修改和编译。2. 确定没有错误后，将编译后生成 “.HEX”文件下载至单片机中，程序下载软件STC_ISP_V3.1的使用方法可参见文档“stc使用说明以与注意事项.doc”。3. 程序运行后，物体挡住光电传感器发射端与接收端1次，单片机计数加1，通过数码管显示次数，按下T0按键时可用实现计数值清0，此实验可以测转速。4.9 电子琴实验实现的功能：当按下1-7号键时，喇叭分别发出1 DO、2 RE、3 M、4 FA、5 SO、 6 LA 、7 SI的音调，可实现电子琴演奏。实验步骤：1. 打开keil编译环境，按照“keil使用说明.doc”来新建项目和编写程序，完成程序的编写、修改和编译。2. 确定没有错误后，将编译后生成的“.HEX”文件下载至单片机中，程序下载软件STC_ISP_V3.1的使用方法可参见文档“stc使用说明以与注意事项.doc”。3. 程序运行后，当按下1-7号键时，喇叭分别发出1 DO、2 RE、3 M、4 FA、5 SO、 6 LA 、7 SI的音调，可实现电子琴演奏。4.10 温度计实验实现的功能：LM35随温度变化输出不同的电压，然后通过运算放大器放大5倍，经过AD转换器TLC549转换成数字量后传给单片机，单片机对数据做相应的处理并实时显示温度值。实验步骤：1. 打开keil编译环境，按照“keil使用说明.doc”来新建项目和编写程序，完成程序的编写、修改和编译。2. 确定没有错误后，将编译后生成的“.HEX”文件下载至单片机中，程序下载软件STC_ISP_V3.1的使用方法可参见文档“stc使用说明以与注意事项.doc”。3. 程序运行后，可以看到单片机实时显示当前的温度值。4.11 正弦波输出实验实现的功能：单片机控制8位D/A转换器5615输出正弦波。 实验步骤：1. 打开keil编译环境，按照“keil使用说明.doc”来新建项目和编写程序，完成程序的编写、修改和编译。2. 确定没有错误后，将编译后生成的“.HEX”文件下载至单片机中，程序下载软件STC_ISP_V3.1的使用方法可参见文档“stc使用说明以与注意事项.doc”。3. 程序运行后，D/A转换器TLC5615的模拟电压输出脚OUT可输出正弦波。30 / 30
