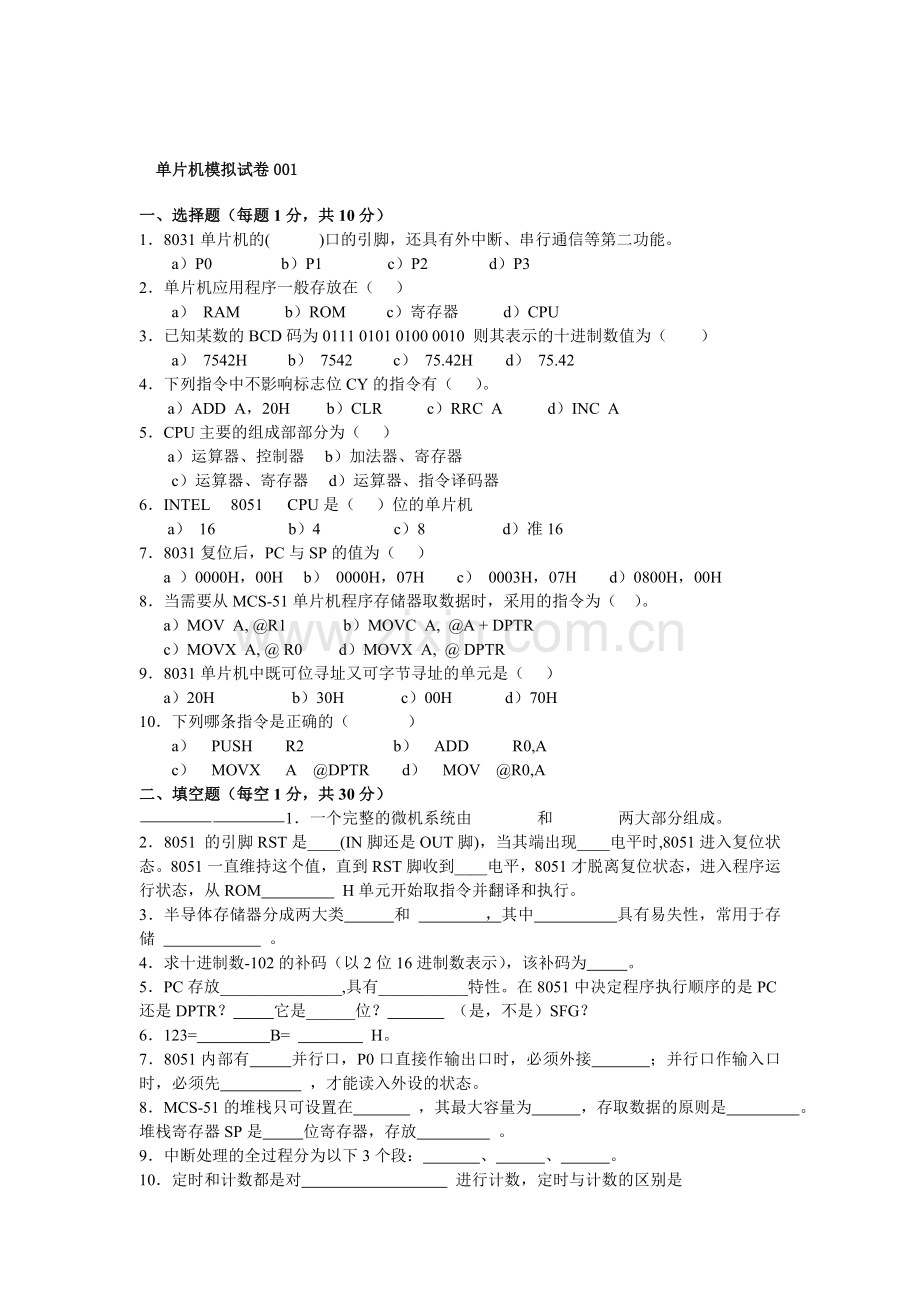

单片机模拟试卷001
一、选择题（每题1分，共10分）
1．8031单片机的( )口的引脚，还具有外中断、串行通信等第二功能。
a）P0 b）P1 c）P2 d）P3
2．单片机应用程序一般存放在（ ）
a） RAM b）ROM c）寄存器 d）CPU
3．已知某数的BCD码为0111 0101 0100 0010 则其表示的十进制数值为（ ）
a） 7542H b） 7542 c） 75.42H d） 75.42
4．下列指令中不影响标志位CY的指令有（ ）。
a）ADD A，20H b）CLR c）RRC A d）INC A
5．CPU主要的组成部部分为（ ）
a）运算器、控制器 b）加法器、寄存器
c）运算器、寄存器 d）运算器、指令译码器
6．INTEL 8051 CPU是（ ）位的单片机
a） 16 b）4 c）8 d）准16
7．8031复位后，PC与SP的值为（ ）
a ）0000H，00H b） 0000H，07H c） 0003H，07H d）0800H，00H
8．当需要从MCS-51单片机程序存储器取数据时，采用的指令为（ ）。
a）MOV A, @R1 b）MOVC A, @A + DPTR
c）MOVX A, @ R0 d）MOVX A, @ DPTR
9．8031单片机中既可位寻址又可字节寻址的单元是（ ）
a）20H b）30H c）00H d）70H
10．下列哪条指令是正确的（ ）
a） PUSH R2 b） ADD R0,A
c） MOVX A @DPTR d） MOV @R0,A
二、填空题（每空1分，共30分）
1．一个完整的微机系统由 和 两大部分组成。
2．8051 的引脚RST是____(IN脚还是OUT脚)，当其端出现____电平时,8051进入复位状态。8051一直维持这个值，直到RST脚收到____电平，8051才脱离复位状态，进入程序运行状态，从ROM H单元开始取指令并翻译和执行。
3．半导体存储器分成两大类 和 ，其中 具有易失性，常用于存储 。
4．求十进制数-102的补码（以2位16进制数表示），该补码为 。
5．PC存放_______________,具有___________特性。在8051中决定程序执行顺序的是PC还是DPTR？ 它是______位？ （是，不是）SFG？
6．123= B= H。
7．8051内部有 并行口，P0口直接作输出口时，必须外接 ；并行口作输入口时，必须先 ，才能读入外设的状态。
8．MCS-51的堆栈只可设置在 ，其最大容量为 ，存取数据的原则是 。堆栈寄存器SP是 位寄存器，存放 。
9．中断处理的全过程分为以下3个段： 、 、 。
10．定时和计数都是对 进行计数，定时与计数的区别是
。
三、判断题（对者打√，错者打×，并改正，每题1分，共10分）
1 中断服务程序的最后一条指令是RET。
2 存储器分成内存和外存两大部分，其中外存可以直接与CPU交换信息。
3 P2口既可以作为I/O使用，又可以作地址/数据复用口使用。
4 在中断响应阶段CPU一定要做如下2件工作：保护断点和给出中断服务程序入口地址。
5 RC A为循环左移指令。
6 MOV A，30H的源操作数为立即寻址方式。
7 MOV A,@A+DPTR是一条查表指令。
8 MUL AB的执行结果是高8位在A中，低8 位在B中。
9 AJMP跳转空间最大可达到64KB 。
10 DPTR是由DPH和DPL两个8位特殊寄存器组成的。
四、简答题（每题5分，共15分）
1．MCS51的中断系统有几个中断源？几个中断优先级？中断优先级是如何控制的？在出现同级中断申请时，CPU按什么顺序响应（按由高级到低级的顺序写出各个中断源）？各个中断源的入口地址是多少？
2．已知单片机系统晶振频率为6MHz，若要求定时值为10ms时，定时器T0工作在方式1时，定时器T0对应的初值是多少？TMOD的值是多少？TH0=？TL0=？(写出步骤)
3．MCS51系列单片机的内部资源有哪些？说出8031、8051和8751的区别。
五、作图题（10分）
用6264（8K*8）构成16K的数据存储系统。要求采用线选法产生片选信号，并计算6264的地址范围。
六、设计题（1题13分；2题12分，共25分）
1．某单片机控制系统有8个发光二极管。试画出89C51与外设的连接图并编程使它们由左向右轮流点亮。
2．某控制系统有2个开关K1和K2，1个数码管，当K1按下时数码管加1，K2按下时数码管减1。试画出8051与外设的连接图并编程实现上述要求。
单片机模拟试卷001答案
一、选择题（每题1分，共10分）
1． D 2． B 3． B 4． D 5． A 6． C 7． B 8． B 9． A 10． D
二、填空题（每空1分，共30分）
1．一个完整的微机系统由硬件和软件两大部分组成。
2．8051 的引脚RST是IN脚(IN脚还是OUT脚)，当其端出现高电平时,8051进入复位状态。8051一直维持这个值，直到RST脚收到低电平，8051才脱离复位状态，进入程序运行状态，从ROM 0000 H单元开始取指令并翻译和执行。
3．半导体存储器分成两大类：RAM ROM，其中 RAM 具有易失性，常用于存储 临时性数据 。
4．求十进制数-102的补码（以2位16进制数表示），该补码为 9AH 。
5．PC存放_CPU将要执行的指令所在的ROM单元的地址,具有自动加1特性。在8051中决定程序执行顺序的是PC还是DPTR PC ？它是16位？不是（是，不是）SFG？
6．123= 01010010 B= 52 H。
7．8051内部有 4 个并行口，P0口直接作输出口时，必须外接 上拉电阻 ；并行口作输入口时，必须先 将口锁存器置1 ，才能读入外设的状态。
8．MCS-51的堆栈只可设置在 内RAM低128B区 ，其最大容量为 128B ，存取数据的原则是 先进后出 。堆栈寄存器SP是 8 位寄存器，存放 堆栈栈顶的地址 。9．中断处理的全过程分为以下3个段： 中断请求 、 中断响应 、 中断服务 。
10．定时和计数都是对 脉冲 进行计数，定时与计数的区别是 定时是对周期已知的脉冲计数；计数是对周期未知的脉冲计数 。
三、判断题（对者打√，错者打×，并改正，每题1分，共10分）
1 中断服务程序的最后一条指令是RETRETI。×
2 存储器分成内存和外存两大部分，其中外内存可以直接与CPU交换信息。×
3 P2口既可以作为I/O使用，又可以作地址/数据复用口使用。√
4 在中断响应阶段CPU一定要做如下2件工作：保护断点和给出中断服务程序入口地址。√
5 LCRL A为循环左移指令。×
6 MOV A，30H的源操作数为立即直接寻址方式。
7 MOVMOVC A,@A+DPTR是一条查表指令。×
8 MUL AB的执行结果是高低8位在A中，低高8 位在B中。×
9 AJMP跳转空间最大可达到642KB 。
10 DPTR是由DPH和DPL两个8位特殊寄存器组成的。 √
四、简答题（每题5分，共15分）
1．MCS51的中断系统有几个中断源？几个中断优先级？中断优先级是如何控制的？在出现同级中断申请时，CPU按什么顺序响应（按由高级到低级的顺序写出各个中断源）？各个中断源的入口地址是多少？
答：MCS51单片机有5个中断源，2个中断优先级，中断优先级由特殊功能寄存器IP控制，在出现同级中断申请时，CPU按如下顺序响应各个中断源的请求：INT0、T0、INT1、T1、串口，各个中断源的入口地址分别是0003H、000BH、0013H、001BH、0023H。
2．已知单片机系统晶振频率为6MHz，若要求定时值为10ms时，定时器T0工作在方式1时，定时器T0对应的初值是多少？TMOD的值是多少？TH0=？TL0=？(写出步骤)
答：定时值为10ms时，定时器T0工作在方式1时，定时器T0对应的初值是1388H
TMOD的值是00000001B，TH0=13H；TL0=88H。
3．MCS51系列单片机的内部资源有哪些？说出8031、8051和8751的区别。
答：MCS51系列单片机上有1个8位CPU、128B的RAM、21个SFR、4个并行口、1个串行口、2个定时计数器和中断系统等资源。8031、8051和8751的区别是8031内无ROM；8051内有4KB的掩膜ROM；8751内有4KB的EPROM。
五、作图题（10分）
答：WR接6264的WE
RD接6264的OE
AB0---AB12接6264的A0---A12
DB0—DB7接6264的D0—D7
AB15、AB14分别接Y0和Y1
地址：0000H---1FFFH；2000H---3FFFH
六、设计题
1．某单片机控制系统有8个发光二极管。试画出89C51与外设的连接图并编程使它们由右向左轮流点亮。
答： 图 (5分) 构思 (3分)
MOV A，#80H (1分)
UP：MOV P1，A (1分)
RR A (2分)
SJMP UP (1分)
2．某控制系统有2个开关K1和K2，1个数码管，当K1按下时数码管加1，K2按下时数码管减1。试画出8051与外设的连接图并编程实现上述要求。
答：图 (5分) 构思 (3分)
程序（4分）
ORG 0000H
LJMP MAIN
ORG 0003H
LJMP AINT0
ORG 0013H
LJMP BINT1
MAIN: MOV IE,#83H
SETB IT0
SETB IT1
MOV R0,#00H
MOV DPTR,#TAB
UP: MOV A,R0
MOVC A,@A+DPTR
MOV P1,A
SJMP UP
AINT0: INC R0
CJNE R0,#10,AINT01
MOV R0,#0
AINT01: RETI
BINT1: DEC R0
CJNE R0,#0FFH,BINT11
MOV R0,#9
BINT11: RETI
单片机模拟试卷002
一、填空题(每空格1分，共10分)
1.MCS—51布尔处理机的存储空间是_______。
2.P2口通常用作_______，也可以作通用的I/O口使用。
3.若由程序设定RS1、RS0=01，则工作寄存器R0～R7的直接地址为______。
4.8051的堆栈区一般开辟在_______。
5.所谓寻址，其实质就是_______。
6.存储器映象是_______。
7.定时器中断请求发生在_______。
8.中断响应时间是指______。
9.通过CPU对I/O状态的测试，只有I/O已准备好时才能进行I/O传送，这种传送方式称为_______。
10.在中断服务程序中现场保护和现场恢复期间，中断系统应处在____状态。
二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题1分，共10分)
1.MCS-51单片机复位操作的主要功能是把PC初始化为( )。
A.0100H B.2080H C.0000H D.8000H
2.若单片机的振荡频率为6MHz，设定时器工作在方式1需要定时1ms，则定时器初值应为( )。
A.500 B.1000 C.216-500 D.216-1000
3.定时器1工作在计数方式时，其外加的计数脉冲信号应连接到( )引脚。
A.P3.2 B.P3.3 C.P3.4 D.P3.5
4.当外部中断请求的信号方式为脉冲方式时，要求中断请求信号的高电平状态和低电平状态都应至少维持( )。
A.1个机器周期 B.2个机器周期
C.4个机器周期 D.10个晶振周期
5.MCS-51单片机在同一优先级的中断源同时申请中断时，CPU首先响应( )。
A.外部中断0 B.外部中断1
C.定时器0中断 D.定时器1中断
6.定时器若工作在循环定时或循环计数场合，应选用( )。
A.工作方式0 B.工作方式1 C.工作方式2 D.工作方式3
7.MCS-51单片机的外部中断1的中断请求标志是( )。
A.ET1 B.TF1 C.IT1 D.IE1
8.下列标号中，正确的标号是( )。
A.1BT： B.BEGIN： C.ADD： D.STAB31：
9.串行口每一次传送( )字符。
A.1个 B.1串 C.1帧 D.1波特
10.要想把数字送入DAC0832的输入缓冲器，其控制信号应满足( )。
A.ILE=1,=1,=0
B.ILE=1, =0, =0
C.ILE=0, =1, =0
D.ILE=0,=0, =0
三、简答题(每小题4分，共20分)
1.如何正确使用P3口?
2.简述累加器的ACC的作用。
3.简述寄存器间接寻址方式及其寻址范围。
4.简述MCS-51单片机的中断入口地址。
5.简述串行数据传送的特点。
四、读程序题(每小题4分，共20分)
1.执行下列程序段后，(P1)=_______。
MOV P1，#5DH
CPL P1.1
CPL P1.2
CLR P1.6
SETB P1.7
2.执行下列程序段后，(A)=_______,(CY)=____。
MOV A，#C5H
RL A
3.下列程序段执行后，(R0)=_______,(7EH)=____,(7FH)=_______。
MOV R0，#7EH
MOV 7EH，#0FFH
MOV 7FH，#40H
1NC @R0
1NC R0
1NC @R0
4.已知(SP)=60H，子程序SUBTRN的首地址为0345H，现执行位于0123H的ACALL SUBTRN双字节指令后，(PC)=___,(61H)=_______,(62H)= ____。
5.阅读下列程序，说明其功能。
MOV R0,#data
MOV A,@R0
RL A
MOV R1，A
RL A
RL A
ADD A，R1
MOV @R0,A
RET
五、编程题(每小题4分，共20分)
1.已知在累加器A中存放一个BCD数(０～9)，请编程实现一个查平方表的子程序。
2.请使用位操作指令实现下列逻辑操作：
BIT=(∨P1.0)∧(11H∨CY)
3.已知变量X存于VAR单元，函数值Y存于FUNC单元，按下式编程求Y值。
Y=
4.已知在R2中存放一个压缩的BCD码，请将它拆成二个BCD字节，结果存于SUM开始的单元中(低位在前)。
5.将存于外部RAM 8000H开始的50H数据传送0010H的区域，请编程实现。
六、综合应用题(每小题10分，共20分)
1.已知如图，8155的PA口用于输出，PB口用于输入，PC口用于输出，请：
(1)写出8155的各I/O口的口地址和存储器的地址范围。
(2)编写出8155初始化程序。B155命令字格式：
2.已知如图并给出下列程序，请在读图并理解程序后回答下列问题：
(1)程序功能为_______。
(2)ADC0809的口地址为_______。
(3)EOC的作用是_______。
(4)程序运行结果存于_______。
ADC：MOV DPTR，#7FFOH
MOV R0，#0A0H
MOV R2，#8
MOV A，#0
LOOP：MOVX @DPTR，A
JB P3.3，$
MOVX A，@DPTR
MOVX @R0,A
1NC DPTR
1NC R0
DJNZ R2,LOOP
AJMP ADC
单片机模拟试卷002参考答案
一、填空题(每空1分，共10分)
1.00H～7FH
2.高8位地址线
3.08～0FH
4.用户RAM区
5.如何确定操作数的单元地址
6.存储器在整个存储空间的地址范围
7.定时时间到
8.从查询中断请求标志位到转向中断区入口地址所需的机器周期数
9.程序查询方式
10.关中断
二、单项选择题(每小题1分，共10分)
1.C 2.C 3.D 4.A 5.A
6.C 7.D 8.D 9.A 10.B
三、简答题(每小题4分，共20分)
1.要点：
(1)说明P3口有第一功能和第二功能的使用。
(2)P3口的第二功能各位线的含义。
(3)使用时应先按需要选用第二功能信号，剩下的口线才作第一功能I/O线用。
(4)读引脚数据时，必需先给锁存器输出“1”。
2.(1)8位专用寄存器。
(2)运算时存放一个操作数。
(3)运算后存放运算结果，所以称它为累加器。
3.(1)寄存器中存放的是操作数的地址，操作数是通过寄存器间接得到，这种寻址方式称为寄存器间接寻址方式。
(2)寻址范围：
①内部RAM低128单位，形式@Ri(i=0,1)。
②外部RAM64K使用DPTR作间址寄存器，形式为@DPTR。
4.中断入口地址为中断响应后PC的内容即中断服务的入口地址。
它们是：外部中断0 0003H
定时器T0中断 000BH
外部中断1 0013H
定时器T1中断 001BH
串行口中断 0023H
5.(1)传送按位顺序进行，速度慢。
(2)传输线少，成本低。
(3)传送距离远，可达几公尺到几千公里。
四、读程序题(每小题4分，共20分)
1.(P1)=9BH
2.(A)=8BH(或10001011B)
(CY)=不影响
3.(R0)=7FH
(7EH)=00H
(7FH)=41H
4.(PC)=0345H
(61H)=25H
(62H)=01H
5.(data)×10操作
五、编程题(每小题4分，共20分)
1.SQR：1NC A
MOVC A，@A+PC
RET
TAB：DB 0，1，4，9，16
DB 25，36，49，64，81
2.ORL C，11H
MOV 12H，C
MOV C，P1.0
ORL C，/10H
ANL C，12H
MOV BIT，C
RET
3. MOV A，VAR
CJNE A，#0，COMP
SJMP RES ；x=0,Y=0
COMP:JNC POSI ；x>0,Y=1
MOV A，#0FFH ;x<0,Y=-1
SJMP RES
POSI：MOV A，#01H
RES：MOV FUNC，A
RET
4.MOV R0，#SUM
MOV A，R2
ANL A,#OFH
MOV @R0，A ；存低字节BCD
MOV A，R2
ANL A，#0F0H
SWAP A
1NC R0
MOV @R0，A ；存高字节BCD
RET
5. MOV DPTR，#8000H
MOV R0，#10H
MOV R2，#50H
LOOP：MOVX A，@DPTR ；取数
MOVX @R0,A ；存数
1NC DPTR
1NC R0
DJNZ R2，LOOP
RET
六、综合应用题(每小题10分，共20分)
1.(1)
(2)初始化程序：
MOV DPTR，#0100H
MOV A，#0DH
MOVX @DPTR，A
2.(1)巡回采集8个通道的数据
(2)ADC0809口地址为7FF0H～7FF7H(或7FF8～7FFFH)
(3)EOC为A/D转换结束信号，用来引起中断或查询，以便读取A/D的转换结果。
(4)结果存入外部RAM的A0H～A7H。
单片机模拟试卷003
一、 填空
1．8051单片机的内部硬件结构包括了： 、 、 、和 以及并行I/O口、串行口、中断控制系统、时钟电路、位处理器等部件，这些部件通过 相连接。
2．MCS-51的堆栈只可设置在 ，堆栈寄存器sp是 位寄存器。
3．MCS-51单片机的P0~P4口均是 I/O口，其中的P0口和P2口除了可以进行数据的输入、输出外，通常还用来构建系统的 和 ，在P0~P4口中， 为真正的双相口， 为准双向口； 口具有第二引脚功能。
4．定时器/计数器的工作方式3是指得将 拆成两个独立的8位计数器。而另一个定时器/计数器此时通常只可作为 使用。
5．假定（SP）=40H , (39H)=30H，（40H）=60H。执行下列指令：
POP DPH
POP DPL
后，DPTR的内容为 ，SP的内容是 。
二、 选择
1．MCS-96单片机的片内A/D转换器是（）的转换器件。
A.4通道8位 B.8通道8位 C.8通道10位 D.8通道16位
2．MCS-51单片机的堆栈区应建立在（）。
A. 片内数据存储区的低128字节单元 B. 片内数据存储区
C.片内数据存储区的高128字节单元 D.程序存储区
3．MCS-51单片机定时器工作方式0是指的（）工作方式。
A.8位 B.8位自动重装 C.13位 D.16位
4．当需要从MCS-51单片机程序存储器取数据时，采用的指令为（）。
A.MOV A, @R1 B.MOVC A, @A + DPTR
C.MOVX A, @ R0 D.MOVX A, @ DPTR
三、 简答题
1．想将中断服务程序放置在程序存储区的任意区域，在程序中应该作何种设置？请举例加以说明。
2．51系列单片机具有几个中断源，分别是如何定义的？其中哪些中断源可以被定义为高优先级中断，如何定义？
四、 参数计算
已知一MCS51单片机系统外接晶体振荡器频率为11.059MHZ，计算：
单片机系统的拍节P、状态S、机器周期所对应的时间是多少？
指令周期中的单字节双周期指令的执行时间是多少？
五、 改错
请判断下列各条指令的书写格式是否有错，如有错说明原因：
1.MUL R0R1
2.MOV A,@R7
3.MOV A,#3000H
4.MOVC @A+DPTR, A
5.LJMP #1000H
六、使用简单指令序列完成以下操作
1.请将片外RAM20H-25H单元清零
2.请将ROM3000单元内容送R7
七、 编程题（20）
已知MCS-51单片机系统片内RAM20H单元存放乐一个8位无符号数7AH,片外扩展RAM的8000H存放了一个8位无符号数86H，试编程完成以上两个单元中的无符号数相加，并将和值送往片外RAM的01H、00H单元中，同时将所编写程序运行完成后的数据和状态添入下表中给出的PSW的有关位以及寄存器A、DPTR和RAM单元中。
转贴于 265考试网
CY
A
DPTR
片外01H
片外00H
片外8000H
单片机模拟试卷004
一、填空题(15分，每空1分)
1．MCS—51单片机的P0—P4口均是 I／O口，其中的P0口和P2口除了可以进行数据的输入、输出外，通常还用来构建系统的 和 ，在P0—P4口中， 为真正的双向口， 为准双向口。
2．MCS—5l单片机的堆栈区只可设置在 ，堆栈寄存器5P是 位寄存器。
3．MCS—51单片机外部中断请求信号有电平方式和 ，在电平方式下，当采集到INT0、INT1的有效信号为 时，激活外部中断。
4．定时器／计数器的工作方式3是指的将 拆成两个独立的8位计数器。而另一个定时器／计数器此时通常只可作为 使用。
5．MCS—96单片机的最大寻址空间是 ，该空间的地址范围为 ，系统上电及复位的程序入口地址为 ，芯片配置字节CCB的地址为 。
二、简答题(15分，每小题5分)
1．51系列单片机具有几个中断源，分别是如何定义的?其中哪些中断源可以被定义为高优先级中断，如何定义?
2．各中断源对应的中断服务程序的入口地址是否能任意设定?
3．如果想将中断服务程序放置在程序存储区的任意区域，在程序中应该作何种设置?请举例加以说明。
三、参数计算题(16分)
已知一单片机系统的外接晶体振荡器的振荡频率为11．059MHz，请计算该单片机系统的拍节P、状态S、机器周期所对应的时间是多少?指令周期中的单字节双周期指令的执行时间是多少?
四、改错题(共5分，每小题1分)
以给出的指令操作码为依据，请判断MCS—5l单片机的下列各条指令的书写格式是否有错误，如有请说明错误原因。
1．MUL R0R1
2．MOV A，＠R7
3．MOV A，#3000H
4．MOVC ＠A+DPTR，A
5．LJMP #1000H
五、寻址方式(5分，每问1分)
说明MCS—51单片机的下列各条指令中源操作数的寻址方式(可直接在每条指令后面书写)
1．ANL A，20H
2．ADDC A，#20H
3．JZ rel
4．CLR C
5．RRA
六、使用简单指令序列完成以下操作(12分)
1．请将片外RAM20H—25H单元清零
2．请将ROM3000H单元内容送R7
七、编程题(18分)
已知一MCS—51单片机系统的片内RAM 20H单元存放了一个8位无符号数7AH，片外扩展RAM的8000H存放了一个8位无符号数86H，试编程完成以上两个单元中的无符号数相加，并将和值送往片外RAM的01H、00H单元中，同时将所编写程序运行完成后的数据和状态添入下表中给出的PSW的有关位以及寄存器A、DPTR和RAM单元中。
CY
A
DPTR
片外01H
片外00H
片外8000H
八、判读电路题(14分)
下图为MCS—51单片机系统中混合扩展多片存储器2764、6264芯片部分连线电路图。
试分析电路并回答下列问题：
1．请简单叙述2764芯片的功能、容量，在电路中起什么作用?
2．请简单叙述6264芯片的功能、容量，在电路中起什么作用?
3．请分析各片2764、6264所占用的单片机数据存储空间的地址范围是多少?
单片机模拟试卷004参考答案
一、填空题(15分，每空1分)
1．并行 数据总线 地址总线 P0 P1—P3
2．片内数据存储区(器)
3．脉冲方式 低电平
4．定时器／计数器0 串行口的波特率发生器
5．64K 0000H—FFFFH 2080H 2018H
二、简答题(15分，每小题5分)
1．具有5个中断源，分别是外部中断INT0和外部中断INT1、定时器溢出中断0和定时器溢出中断1以及串行中断。通过对中断优先级寄存器IP的设置，每个中断源都可以被定义为高优先级中断。(6分)
2．各中断源的入口地址已经在中断地址区中被定义了，不能任意设定。(3分)
3．如果要将中断服务程序放置在程序存储区的任意区域，在程序中要通过在中断地址区的对应地址上设置跳转指令才可实现对中断服务程序的执行。
例如：外部中断O的中断服务程序INTOP放置在程序存储区的任意区域，此时，通过以下方式，可实现对中断服务程序的执行：(4分)
ORGO003H (2分)
JMP INTOP
列举其他中断跳转的例子也可，但叙述的中断源要与中断地址相对应才可得分，如外中断0对应0003H地址。
三、参数计算题(16分)
P＝1／f＝(1／11．059×106)＝0．09×10-6s
＝90ns
S＝2P＝2×90ns＝180ns
机器周期＝12P＝12×90ns＝1．08μs
双指令周期＝2×机器周期＝2．16μs
判题标准：每问4分，结果错，分值全扣；结果正确，量纲错或
四、改错题：(共5分，每小题1分)
以给出的指令操作码为依据，请判断MCS—51单片机的下列各条指令的书写格式是否有错误，如有请说明错误原因。
1．MUL RoRl 乘法指令应使用A、B寄存器操作
2．MOV A，＠R7 间接寄存器使用R7有误，间址寄存器只能使用R0、R1
3．MOV A， #3000H 8位累加器A不能接受16位数据
4．MOVC ＠A+DPTR，A MOVC指令为对程序存储区操作指令，累加器的内容不可通过变址方式送入程序存储器，两操作数写反了。
5．UMP #1000H 长转移指令中的操作数为16位转移地址，不能用立即数的形式来表达。
五、寻址方式(5分，每问1分)
说明MCS—51单片机的下列各条指令中源操作数的寻址方式(可直接在每条指令后面书写)
1．ANL A，20H 直接寻址
2．ADDC A， #20H 立即寻址
3．JZ rel 相对寻址
4．CLR C 位寻址
5．RRA 寄存器寻址
六、使用简单指令序列完成以下操作(12分，每小题6分)
1．请将片外RAM 20H—25H单元清零
MoV R0，#20H
MOV R7，#06H
CLR A
LOOP：MOVX ＠R0，A
INC R0
DJNZ R7，LOOP
2．请将ROM 3000H单元内容送R7
MOV DPTR， #3000H
CLR A
MOVC A，＠A+DPTR
MOV R7，A
七、编程题(18分，其中编程12分，表中每一空1分)
CY
A
DPTR
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
