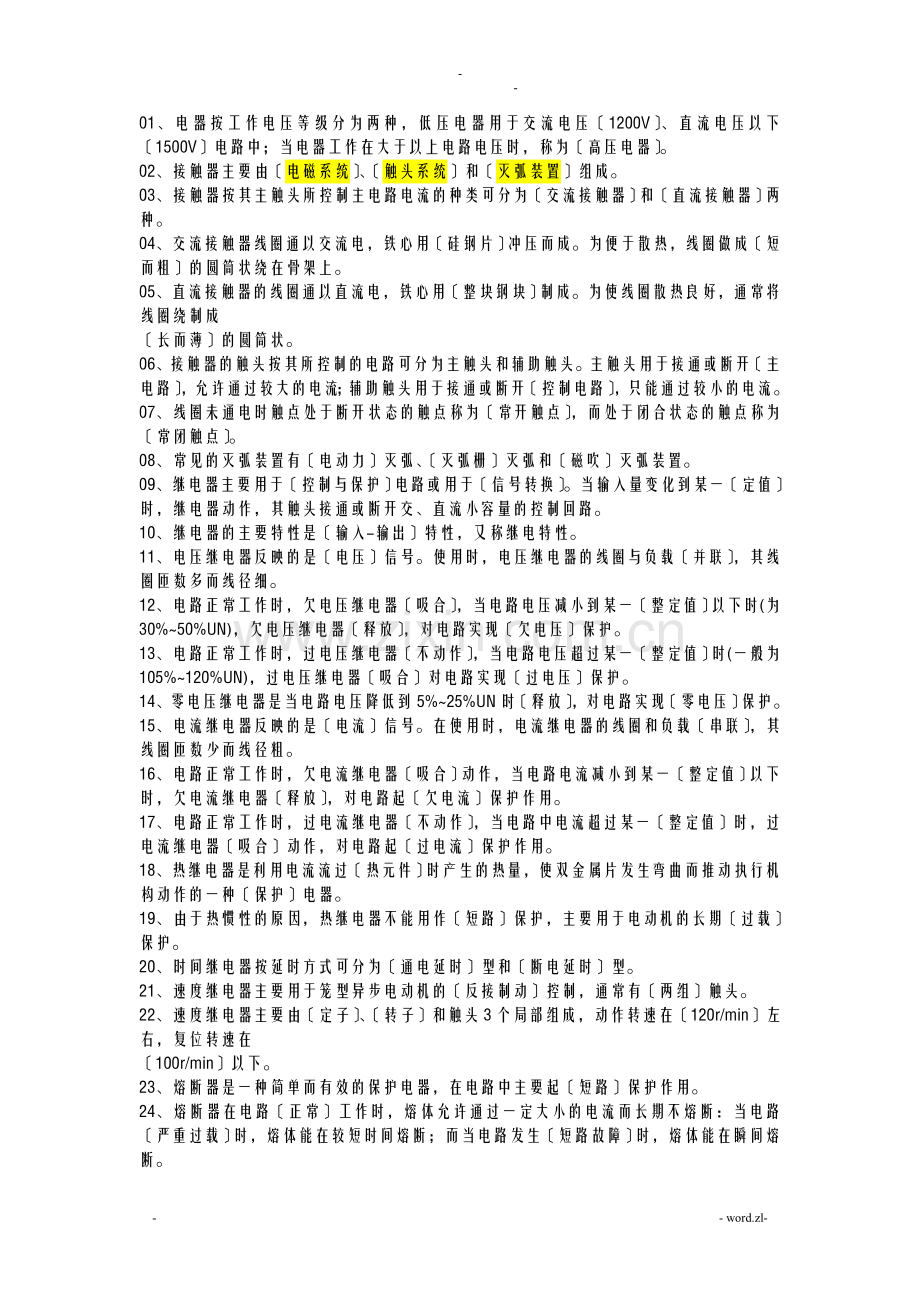

01、电器按工作电压等级分为两种，低压电器用于交流电压〔1200V〕、直流电压以下〔1500V〕电路中；当电器工作在大于以上电路电压时，称为〔高压电器〕。
02、接触器主要由〔电磁系统〕、〔触头系统〕和〔灭弧装置〕组成。
03、接触器按其主触头所控制主电路电流的种类可分为〔交流接触器〕和〔直流接触器〕两种。
04、交流接触器线圈通以交流电，铁心用〔硅钢片〕冲压而成。为便于散热，线圈做成〔短而粗〕的圆筒状绕在骨架上。
05、直流接触器的线圈通以直流电，铁心用〔整块钢块〕制成。为使线圈散热良好，通常将线圈绕制成
〔长而薄〕的圆筒状。
06、接触器的触头按其所控制的电路可分为主触头和辅助触头。主触头用于接通或断开〔主电路〕，允许通过较大的电流；辅助触头用于接通或断开〔控制电路〕，只能通过较小的电流。
07、线圈未通电时触点处于断开状态的触点称为〔常开触点〕，而处于闭合状态的触点称为〔常闭触点〕。
08、常见的灭弧装置有〔电动力〕灭弧、〔灭弧栅〕灭弧和〔磁吹〕灭弧装置。
09、继电器主要用于〔控制与保护〕电路或用于〔信号转换〕。当输入量变化到某一〔定值〕时，继电器动作，其触头接通或断开交、直流小容量的控制回路。
10、继电器的主要特性是〔输入-输出〕特性，又称继电特性。
11、电压继电器反映的是〔电压〕信号。使用时，电压继电器的线圈与负载〔并联〕，其线圈匝数多而线径细。
12、电路正常工作时，欠电压继电器〔吸合〕，当电路电压减小到某一〔整定值〕以下时(为 30%~50%UN)，欠电压继电器〔释放〕，对电路实现〔欠电压〕保护。
13、电路正常工作时，过电压继电器〔不动作〕，当电路电压超过某一〔整定值〕时(一般为 105%~120%UN)，过电压继电器〔吸合〕对电路实现〔过电压〕保护。
14、零电压继电器是当电路电压降低到5%~25%UN时〔释放〕，对电路实现〔零电压〕保护。
15、电流继电器反映的是〔电流〕信号。在使用时，电流继电器的线圈和负载〔串联〕，其线圈匝数少而线径粗。
16、电路正常工作时，欠电流继电器〔吸合〕动作，当电路电流减小到某一〔整定值〕以下时，欠电流继电器〔释放〕，对电路起〔欠电流〕保护作用。
17、电路正常工作时，过电流继电器〔不动作〕，当电路中电流超过某一〔整定值〕时，过电流继电器〔吸合〕动作，对电路起〔过电流〕保护作用。
18、热继电器是利用电流流过〔热元件〕时产生的热量，使双金属片发生弯曲而推动执行机构动作的一种〔保护〕电器。
19、由于热惯性的原因，热继电器不能用作〔短路〕保护，主要用于电动机的长期〔过载〕保护。
20、时间继电器按延时方式可分为〔通电延时〕型和〔断电延时〕型。
21、速度继电器主要用于笼型异步电动机的〔反接制动〕控制，通常有〔两组〕触头。
22、速度继电器主要由〔定子〕、〔转子〕和触头3个局部组成，动作转速在〔120r/min〕左右，复位转速在
〔100r/min〕以下。
23、熔断器是一种简单而有效的保护电器，在电路中主要起〔短路〕保护作用。
24、熔断器在电路〔正常〕工作时，熔体允许通过一定大小的电流而长期不熔断：当电路〔严重过载〕时，熔体能在较短时间熔断；而当电路发生〔短路故障〕时，熔体能在瞬间熔断。
25、低压断路器又称〔自动空气开关〕或〔自动开关〕，是低压配电网络中非常重要的保护电器。
26、低压断路器相当于刀开关、熔断器、热继电器、〔过电流继电器〕和〔欠电压继电器〕的组合。
27、低压断路器是一种既有手动开关作用又能自动进展〔欠电压〕、〔失电压〕、〔过载〕、和〔短路〕保护的
电器。
28、低压隔离器也称刀开关，品种主要有低压刀开关、和〔熔断器式刀开关〕、〔组合开关〕3种。
29、主令电器是在自动控制系统中〔发出指令〕或〔信号〕的电器，用来控制接触器、继电器或其他电器线圈，使电路〔接通或分断〕，从而到达控制生产机械的目的。
30、主令电器应用广泛、种类繁多。按其作用可分为：〔按钮〕、〔行程开关〕、〔接近开关〕、万能转换开关、主令控制器及其他主令电器(如脚踏开关、钮子开关、紧急开关)等。
31、复合按钮带有常开触头和常闭触头，手指按下按钮帽，先断开〔常闭触头〕再闭合〔常开触头〕手指松开，常开触头和常闭触头〔先后〕复位。
32、位置开关是利用〔运动〕部件的〔行程位置〕实现控制的电器元件，常用于〔自动往返〕的生产机械中。
二 填空题
5.交流接触器线圈通以交流电，铁心用〔硅钢片〕冲压而成。线圈做成〔短而粗〕的圆筒状绕在骨架上。
6. 直流接触器的线圈通以直流电，铁心用〔整块钢块〕制成。为使线圈散热良好，通常将线圈绕制成〔长而薄〕的圆筒状。
7. 在交流电磁机构中如果不安装分磁环或短路环，衔铁将会产生强烈的〔振动和噪音〕。
8. 接触器的额定操作频率是指〔每小时〕允许的操作次数：9.
9. 常见的灭弧装置有〔电动力〕灭弧、〔灭弧栅〕灭弧和〔磁吹〕灭弧装置。
10. 常用的电磁式继电器有〔电压继电器〕、〔中间继电器〕、〔电流继电器〕。
11. 继电器的主要特性是〔输入-输出〕特性，又称继电特性。
12. 一般继电器的返回系数k值越大，继电器灵敏度(越好)。电压继电器的线圈与负载〔并联〕。常用的有〔欠电压继电器〕和〔过电压继电器〕
13. 电路正常工作时，欠电压继电器〔吸合〕，当电路电压减小到某一〔整定值〕以下〔30%~50%〕UN，欠电压继电器〔释放〕，对电路实现〔欠电压〕保护。
14. 电路正常工作时，过电压继电器〔不动作〕，当电路电压超过某一〔整定值〕时(一般为105%~120%UN)，过电压继电器〔吸合〕对电路实现〔过电压〕保护
15. 零电压继电器是当电路电压降低到5%~25%UN时〔释放〕，对电路实现〔零电压〕保护。
16. 电流继电器的线圈和负载〔串联〕，其线圈匝数少而线径粗。
17. 电路正常工作时，欠电流继电器〔吸合〕动作，当电路电流减小到某一〔整定值〕以下时，欠电流继电器〔释放〕，对电路起〔欠电流〕保护作用。
18. 电路正常工作时，过电流继电器〔不动作〕，当电路中电流超过某〔整定值〕时，过电流继电器〔吸合〕动作，对电路起〔过电流〕保护作用。
19. 热继电器是利用电流流过〔热元件〕时产生的热量，使双金属片发生弯曲而推动执行机构动作的一种〔保护〕电器，热元件，双金属片，触头系统
20. 速度继电器主要用于笼型异步电动机的〔反接制动〕控制，通常有〔两组〕触头。
21. 空气阻尼式时间继电器是利用 空气阻尼作用 原理来获得延时动作的。
22. 速度继电器动作转速在〔120r/min〕左右，复位转速在〔100r/min〕以下
23. 断器熔体熔断的电流值与熔断时间的关系称为熔断器的熔断器的〔安-秒特性〕。
24. 断器在电路〔正常〕工作时，熔体允许通过一定大小的电流而长期不熔断：当电路〔严重过载〕时，熔体能在较短时间熔断；而当电路发生〔短路故障〕时，熔体能在瞬间熔断。
25. 低压断路器相当于刀开关、熔断器、热继电器、〔过电流继电器〕和〔欠电压继电器〕的组合。
26. 低压断路器是一种既有手动开关作用又能自动进展〔欠电压、失电压、过载、短路〕保护的电器。
27. 低压断路器与接触器不同的是：接触器允许〔频繁地〕接通和分断电路，但不能分断〔短路〕电流；而低压断路器不仅可分断〔额定电流〕、一般故障电流，还能分断短路电流，但单位时间允许的操作次数较低。
28. 在低压断路器中，过电流脱扣器的〔线圈〕和热脱扣器的〔热元件〕与主路〔串联〕，欠电压脱扣器的线圈和电源〔并联〕。
29. 低压隔离器也称刀开关，品种主要有〔低压刀开关、熔断器式刀开关、组合开关〕3种。
30. 主令电器是在自动控制系统中〔发出指令〕或〔信号〕的电器，用来控制接触器、继电器或其他电器线圈，使电路〔接通或分断〕，从而到达控制生产机械的目的。
31. 主令电器按作用为按钮、行程开关、接近开关、万能转换开关。36主令控制器是按照〔预定程序转换〕控制电路的主令电器，其构造和凸轮控制器相似，只是触头的〔额定电流〕较小。
32. 电气控制线路的表示方法有：〔电气原理图〕、〔电器元件布置图〕和电气安装接线图3种。
33. 电气控制工程图中，文字符号分为〔根本文字符号〕和〔辅助文字符号〕。
34. 在供电变压器容量足够大时，小容量笼型电动机可〔直接〕启动。
35. 假设要实现三相交流异步电动机的正、反向旋转，只要将接至电动机的三相电源进线〔任意两相〕中的接线对调。
36. 自藕变压器减压启动时，电动机定子串入〔自藕变压器〕，定子绕组得到的电压为自藕变压器的二次电压，启动完毕，自稿变压器〔被切除〕电动机以全电压技入运行。
37. 三相异步电动机的制动方法有〔机械制动〕和〔电气制动〕
38. 三相异步电动机常用的电气制动方法有〔反接制动、能耗制动、发电制动、电容制动〕等制动方法。
39. 反接制动是需要停机时通过改变电动机电源〔相序〕，产生制动力矩的一种制动方法。当电动机转速接近零时，必须立即断开电源，否那么电动时机〔反向〕旋转。
40. 能耗制动时，切断定子绕组的交流电源后，在定子绕组任意两相通入〔直流电流〕，形成一固定磁场，产生制动力矩。制动完毕，必须及时〔切除〕直流电源。
41. 实现多地点控制同一台电动机启动、停顿时，应该把启动按钮〔并联〕连接，停顿按钮〔串联〕连接。
42. 要在一定的距离实现自动往复不断循环工作，应采用〔限位〕开关来控制
43. 电动机顺序控制的接线规律是：要求接触器KM1动作后接触器KM2才能动作，应将接触器KM1的常开触头〔串接于〕接触器KM2的线圈电路中：要求接触器KM1动作后接触器KM2不能动作，应将接触器KM1的〔常闭辅助触头〕串接于接触器KM2的线圈线路中、PLC工作过程的两个显著特点是 循环扫描 和 集中采样、输出
44. PLC的输入单元通常有〔直流、交流、交直流〕3种类型。
45. PLC的输出方式通常有〔继电器〕方式、〔晶体管〕方式、〔晶闸管〕方式。
46. PLC与继电—接触器电路的重要区别是：PLC将逻辑电路局部用〔软件〕来实现。
47. 输入采样阶段的任务是：将所有输入设备的当前状态保存到〔输入映像存放器〕中。
48. 输入采样阶段执行完毕后，输入刷新的结果将一直保持到〔下一个循环周期〕。7PLC在用户程序执行阶段的结果是将〔输出映像存放器〕刷新。
49. 输出刷新阶段的任务是：将所有输出映像存放器的状态保存到〔输出锁存器〕中。
50. PLC工作过程分为部处理、通信处理、输入采样、程序执行、输出刷新。
51. PLC的继电器指令，其线圈状态由部存储器的一个〔二进制位〕表示.
52. PLC存储器单元由〔系统程序存储器〕和〔用户程序存储器〕两局部组成
53. 各种低压断路器在构造上都有主触头及灭弧装置、脱扣器和操作机构等局部组成。
54. 熔断器主要由熔体、熔断管〔座〕、填料及导电部件等组成。
55. PLC的输出信号相对输入信号滞后的现象，称为输入/输出信号的延迟 。
56. PLC的部继电器实际上是PLC存储器中的 部标志位存储器 ，有两种状态： 1 和 0 。
57. 继电器控制线路与PLC的梯形图十分相似，但有本质的不同：一个是 硬件线路 控制，一个是 软件程序 控制。
58. 位置开关 是一种根据运动部件的行程位置而切换电路的电器。25.可编程序控制器主要由 CPU 、 存储单元 、 接口单元 和 电源单元 输入/输出单元、外部设备组成 .
59. 行程开关的种类很多，以运动形式分为 直动式 和 转动式
60. PLC一般〔能〕为外部传感器提供24V直流电源
61. 被置位的点一旦置位后，在执行 复位 指令前不会变为OFF，具有锁存功能。
62. LDI、AI、ONI等指令中的“I〞表示 立即操作功能，其执行时从实际输入点得到相关的状态值。
63. 电压继电器与电流继电器的线圈相比，具有的特点是电压继电器的线圈匝数多，导线细，电阻大
64. 整数加减法指令的操作数都采用〔字〕寻址方式.
65. 继电接触器控制电路是由各种_按钮_、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。
66. 过电流保护用_过电流继电器_ 36热继电器有多种构造形式，最常用的是双金属片构造，即由两种不同膨胀系数的金属片用机械碾压而成，一端固定，另一端为自由端。
67. 电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。
68. 按PLC物理构造形式的不同，可分为整体式和模块式两类。
69. LPS:逻辑推入栈指令。LRD:逻辑读栈指令。LPP：逻辑弹出栈指令。LDS：装入堆栈指令。NOT取非触点指令。NOP:空操作指令。ALD：栈装载与指令。OLD：栈装载或指令。S;置位指令。R:复位指令。EU:正跳变指令。ED：负跳变指令。
70. PLC寻址方式有立即寻址、直接寻址、间接寻址。
71. PLC存储器分为：程序区、系统区、数据区。
72. PLC有3个顺序控制指令：顺序控制开场指令〔LSCR〕，顺序控制转移指令〔SCRT〕，顺序控制完毕指令〔SCRE〕.
73. 字节左移与字节右移指令是SLB和SRB，字左移与字右移指令是SLW和 SRW ，双字左移与双字右移指令是SLD和 SRD
74. PLC的输入模块一般使用___光电耦合电路_____来隔离部电路和外部电路
75. 位寻址的格式由元件名称、字节地址、分隔符及位号四局部组成
76. PLC运行时总是ON的特殊存储器位是 SM0.0 。
77. 电气控制线路的表示方法有：〔电气原理图〕、〔电器元件布置图〕和电气安装接线图3种。
78. 绘制原理图时所有电路元件均按〔没有外力作用〕和〔没有通电时〕的原始状态绘制。
79. 在供电变压器容量足够大时，小容量笼型电动机可〔直接〕启动。
80. 在电动机控制电路中，BB的热元件应〔串〕接在〔主回路〕中，其常闭触点应串接在〔控制回路〕中。
81. 三相笼型电动机减压启动方法有定子绕组串电阻减压启动、〔自藕变压器〕减压启动、〔Y-Δ〕减压启动和〔延边三角形〕减压启动等。
82. 使用Y-Δ减压启动的电动机在正常运行时，电动机定子绕组是〔三角形〕连接的。
83. 自藕变压器减压启动时，电动机定子串入〔自藕变压器〕，定子绕组得到的电压为自藕变压器的二次电压，启动完毕，自藕变压器〔被切除〕电动机以全电压技入运行。
84. 三相异步电动机常用的电气制动方法有〔反接〕制动〔能耗〕制动、〔发电〕制动和〔电容〕制动等。
85. 反接制动是需要停机时通过改变电动机电源〔相序〕，产生制动力矩的一种制动方法。当电动机转速接近零时，必须立即断开电源，否那么电动时机〔反向〕旋转。
86. 能耗制动时，切断定子绕组的交流电源后，在定子绕组任意两相通入〔直流电流〕，形成一固定磁场，产生制动力矩。制动完毕，必须及时〔切除〕直流电源。
87. 实现多地点控制同一台电动机启动、停顿时，应该把启动按钮〔井联〕连接，停顿按钮〔串联〕连接。
88. 要在一定的距离实现自动往复不断循环工作，应采用〔限位〕开关来控制。
89. 电动机顺序控制的接线规律是:要求接触器QA1动作后接触器QA2才能动作，应将接触器QA1的常开触头〔串接于〕接触器QA2的线圈电路中：要求接触器QA1动作后接触器QA2不能动作，应将接触器QA1的〔常闭辅助触头〕串接于接触器KM2的线圈线路中。
90. 在交流控制线路中，即使外加电压是两个线圈额定电压之和，也不能〔串联〕接入两个电器线圈。
91. 同一电器的常开触头和常闭触头位置靠得很近，不能分别接在电源的〔不同〕相上。
92. PLC的输入单元通常有〔直流〕、〔交流〕、〔交直流〕3种类型。
93. PLC的输出方式通常有〔继电器〕方式、〔晶体管〕方式、〔晶闸管〕方式。
94. PLC与继电—接触器电路的重要区别是：PLC将逻辑电路局部用〔软件〕来实现。
95. PLC的输入/输出映像相当于继电—接触器电路中的线圈，但它们的常开、常闭触点可以在程序中〔无限〕次使用，所以常将其称为〔软元件〕。
96. 输入采样阶段的任务是:将所有输入设备的当前状态保存到〔输入映像存放器〕中。
97. 输入采样阶段执行完毕后，输入刷新的结果将一直保持到〔下一个循环周期〕。
98. PLC在用户程序执行阶段的结果是将〔输出映像存放器〕刷新。
99. PLC的继电器指令，其线圈状态由部存储器的一个〔二进制位〕表示。
100. 定时器指令相当于继电接触器逻辑电路中的〔时间继电器〕，可通过软件编程实现〔时间顺序〕逻辑。
101. PLC存储器单元由〔系统程序存储器〕和〔用户程序存储器〕两局部组成。
102. PLC的运行周期一般可分为〔输入采样〕、〔程序执行〕、〔输出刷新〕3个阶段。
103. 梯形图按自上〔而下〕从左〔到右〕的顺序排列，最左边的竖线称为〔起始母线〕然后按一定的控制要求和规那么连接各个节点，最后以〔右母线〕完毕。

1. 以下低压电器中可以实现过载保护的有 ①④
① 热继电器 ② 速度继电器
③ 接触器 ④ 低压断路器 ⑤ 时间继电器
2. 在三相笼式电动机的正反转控制电路中，为了防止主电路的电源两相短路采取的措施是 ②
① 自锁 ② 互锁 ③ 接触器 ④ 热继电器
3. 在三相笼式异步电动机的Y-△起动控制电路中，电动机定子绕组接为Y型是为了实现电动机的 ① 起动。
① 降压 ② 升压 ③ 增大电流 ④ 减小阻抗
4. 在电动机的连续运转控制中，其控制关键是 ① 的应用。
① 自锁触点 ② 互锁触点 ③ 复合按钮 ④ 机械联锁
5．以下哪些设备可以作为PLC的输入设备？①③
①限位开关 ②接触器的线圈 ③按钮 ④指示灯
6..交流接触器铁心上的短路环的作用是(A)。
A：消除铁心振动 B：增大铁心磁通 C：减缓铁心冲击
7.接触器励磁线圈应(A) 在线路中。
A：串联 B：并联 C：串井联
03、交流励磁线圈设骨架的目的是(C) 。
A：绕制线圈方便 B：让线圈热量不传给铁心 C：便于线圈散热
04、直流励磁线圈绕制成长而薄的筒状且不设骨架，其目的是(A) 。
A：改善线圈散热条件 B：改善铁心散热条件 C：方便制造
05、交流励磁接触器假设衔铁吸合不紧，工作气隙较大，将导致(C) 。
A：铁心涡流增大 B：线圈电感增大 C：线圈电流增大
06、交流励磁接触器线圈电压增高将导致(C)。
A：线圈电流显著增大 B：线圈电流显著减小 C：铁心磁通增大
07、直流励磁接触器线圈电压降低将导致(B)。
A：线圈电流增大 B：线圈电流减小 C：铁心涡流减小
08、在外加电压一样的情况下，不能用交流励磁的接触器线圈替换直流励磁的接触器线圈，是因为(A)，否那么将烧毁线圈。
A：交流线圈匝数少，电阻小B：交流线圈铁心发热 C：交流线圈阻抗过大
09、过电压继电器吸合动作电压值应(A)线圈的释放电压值。
A：大于 B：小于 C：等于
10、过电压继电器在(C) 电路电压时吸合。
A：85%~105%UN B：40%~70%UN C：105%~120%UN
11、零电压继电器在(A)电路电压时释放。
A：5%~25%UN B：40%~70%UN C：10%~20%UN
12、热继电器的热元件应(C)于电动机定子绕组。
A：并联 B：串、并联 C：串联
13、热继电器能对电路起到(B) 保护作用。
A：短期过载 B：长期过载 C：短路
14、带有断相保护装置的三相热继电器只能作为对电动机(B)保护。
A：断相 B：过载和断相 C：过载
15、热继电器的常闭触点应接在(C)中，以对电路起保护作用。
A：电动机定子电路 B：信号电路 C：接触器线圈电路
16、时间继电器的线圈是在(C)时，触点经过一段时间才动作的电器。
A：通电 B：断电 C：通电或断电
17、速度继电器的(A)与被控电动机的转轴相连接。
A：转子的轴 B：定子空心圆环 C：动触点
18、速度继电器的触点动作转速(A)。
A：> 100r/min B：<100r/min C：> 200r/min
19、额定电流是熔断器长期通过的不超过允许温升的(A)电流。
A：最大工作 B：最小工作 C：工作
20、在使用刀开关时，正确的安装方法应使刀开关的手柄(C)。
A：向下 B：水平 C：向上
21、按钮在低压控制电路中用于手动发出控制信号，启动/停顿按钮帽常用(B)色。
A：红/绿 B：绿/红 C：任意
22、位置开关是主令电器的一种，它是(A)电器。
A：控制和保护 B：手动 C：保护\
12、热继电器的热元件应(C)于电动机定子绕组。
A：并联 B：串、并联 C：串联
13、热继电器能对电路起到(B) 保护作用。
A：短期过载 B：长期过载 C：短路
14、带有断相保护装置的三相热继电器只能作为对电动机(B)保护。
A：断相 B：过载和断相 C：过载
15、热继电器的常闭触点应接在(C)中，以对电路起保护作用。
A：电动机定子电路 B：信号电路 C：接触器线圈电路
16、时间继电器的线圈是在(C)时，触点经过一段时间才动作的电器。
A：通电 B：断电 C：通电或断电
17、速度继电器的(A)与被控电动机的转轴相连接。
A：转子的轴 B：定子空心圆环 C：动触点
18、速度继电器的触点动作转速(A)。
A：> 100r/min B：<100r/min C：> 200r/min
19、额定电流是熔断器长期通过的不超过允许温升的(A)电流。
A：最大工作 B：最小工作 C：工作
20、在使用刀开关时，正确的安装方法应使刀开关的手柄(C)。
A：向下 B：水平 C：向上
21、按钮在低压控制电路中用于手动发出控制信号，启动/停顿按钮帽常用(B)色。
A：红/绿 B：绿/红 C：任意
22、位置开关是主令电器的一种，它是(A)电器。
A：控制和保护 B：手动 C：保护
01、图2-1电路中具有(C)保护环节。
A：短路 B：短路、过载 C：短路、过载、欠压
02、图2-1中，电动机启动时应操作(B)。
A：Q合上 B：Q合上、SB2压下 C：Q合上、SB1压下

图2-1选择题
03、图2-2的控制电路中，图(A)能实现正常的启动与停机。

图2-2选择题
04、图2-3的控制电路中，图(C)按正常操作后会出现短路现象。

图2-3选择题
05、图2-4控制电路中，按正常操作时，图(B)会出现点开工作状态。

图2-4选择题
06.、图2-5控制电路中，按正常操作时，图(A)中QA(KM)无法得电动作。

图2-5选择题
07、图2-6控制电路中，图(B)能实现点动和长开工作状态。

图2-6选择题
08、图2-7控制电路中，图(B)按正常操作时，出现点开工作状态。

图2-7选择题
09、图2-8控制电路中，图(B)是实现顺序启动和同时停机，或一台先停机的电路。

(a) (b) (c)
图2-8选择题
10、图2-9控制电路中，图(C)能实现正常的正、反转控制。

(a) (b) (c)
图2-9选择题
11、图2-10控制电路中，电动机作Y接法时，有(A)线圈处于得电状态。
A：KM、KT、KMy B：KM、KT C：KM、KMy
12、图2-10控制电路中，假设KMy线圈断线，按下SB2，电动机处于(A)工作状态。
A：开场不转，后Δ连接启动 B：直接Δ连接启动 C：不转
13、图2-10控制电路中，按下SB2后，电动机一直作Y连接运转的原因是(B)。
A：KMΔ线圈断线 B：KT线圈断线 C：KMy线圈断线

图2-10选择题
14、图2-11控制电路中，KF1、KF2(KA1、KA2)是欠电流继电器，其释放值应是(B)关系。
A： B： C：

图2-11选择题
15、图2-11控制电路中，当电动机过载、FR动作后，QA2、QA3(KM2、KM3)线圈处于(B)状态。
A：继续得电 B：都失电
16、图2-12控制电路中，电动机工作状态有(B)。
A：正、反转 B：单向运转、停机反接制动 C：正向启动、反向减电压启动
17、图2-12控制电路中，电动机反接制动的效果取决于(A)。
A：BS(KS)整定值 B：SF1(SB1)按下的时间 C：QA1(KM1)动作时间

图2-12选择题
18、图2-13控制电路中，在电动机启动时误按下SF1，电路将出现(C)现象。
A：电动机单向运行 B：电动机开场转而后不转：C：电动机M通入直流电，KT动作后切断直流源

图2-13选择题
19、图2-13控制电路中，电动机启开工作后，假设按下SF1太轻，电路将出现(B)现象。
A：能耗制动停机 B：自然停机 C：电动机照常工作
01、西门子S7-200 CPU224模块有几个通信端口?(A)
A：1个 B：2个 C：3个 D：4个
02、EM231模拟量输入模块的输入类型为(D)。
A：微分输入型 B：晶体管输入型 C：继电器输入型 D：差分输入型
05、EM231模拟量输入模块最多可连接(A)个模拟量输入信号。
A：4 B：5 C：6 D：3
07、西门子CPU222可以扩展模块的数量是(B)。
A：0 B：2 C：6 D：7
08、数字量输入/输出模块物理点的分配是按(D)点来分配地址的。
A：l B：2 C：7 D：8
09、模拟量输入模块物理点的分配是按(A)字节来分配地址的。
A：2 B：4 C：6 D：8
10、CPU模块和扩展模块正常工作时，需要(B)工作电压。
A：AC5V B：DC5V C：AC24V D：DC24V

(F)01、接触器用来通断大电流电路，同时还具有欠电压或过电压保护功能。
(T)02、交流励磁的接触器铁心材料用硅钢片冲压而成，减少铁心中产生的涡流和磁滞损耗，防止铁心发热。
(F)03、交流和直流励磁的接触器铁心端面上都安装有一个铜制的短路环。
(F)04、接触器的线圈可以并接于电路中，也可以串接于电路中。
(T)05、交流励磁接触器线圈设有骨架且粗而短。
(F)06、直流励磁接触器的铁心和线圈都发热，所以将线圈绕制成长而薄的圆筒状。
(T)07、接触器的额定电压是指主触头的额定电压，应等于负载的额定电压。
(T)08、接触器的额定电流是指主触头的额定电流，应等于或稍大于负载的额定电流。
(F)09、接触器的辅助触头主要用于当主触头数量缺乏时，代替主触头控制电路。
(T)10、过电压继电器的吸合动作值一般要大于被测电路的额定电压值。
(F)11、电路正常工作时，欠电压继电器不动作，当电路电压减小到某一整定值以下时(为30%~50%UN)，欠电压继电器吸合，对电路实现欠电压保护。
(F)12、电流继电器的线圈并接或串接于电路中都可以。
(T)13、过电流继电器在电路正常工作时不动作。
(F)14、热继电器的热元件应串接于主回路中，可以实现过载或短路保护。
(F)15、带有断相保护装置的三相构造热继电器只能作为电动机断相保护。
(F)16、时间继电器只有在线圈通电时，触点才延时动作。
(F)17、时间继电器的所有触点都是延时动作的，因此不能用于无延时控制回路中。
(F)18、速度继电器的定子与被控电动机的轴固定连接。
(T)19、速度继电器的常闭触点通常在转速小于100r/min时恢复闭合。
(T)20、速度继电器的常闭触点不管电动机转向如何均能动作。
(T)21、熔断器应串接于电路中作为短路或严重过载保护。
(T)22、低压断路器是一种既能实现控制又能实现保护的开关电器。
(F)23、低压断路器的过流脱扣器能作为长期过载保护。
(F)24、低压断路器的热脱扣器的热元件串联在主电路中，可以作为短路保护。
(T)25、低压断路器在电路出现失电压时，也使自由脱扣机构动作，实现失电压保护。
(T)26、漏电保护器是当低压电网发生人身触电或设备漏电时，能迅速自动切断电源。
(F)27、刀开关安装时，手柄要向上或向下，但不得平装。
(T)28、按钮在低压控制电路中用于于动发出控制信号。
(F)29、启动按钮的按钮帽采用红色，停顿按钮的按钮帽采用绿色。
(F)30、位置开关是主令电器的一种，也是手动控制电器。
(T)31、位置开关可以作为控制电器，也可以作为保护电器。

(F)01、电气控制线路根据电路供电电压大小可分为主电路和控制电路。
(T)02、绘制原理图时，各电器元件采用展开图的画法，同一电器元件的各部件采用同一文字符号标出。
(F)03、绘制原理图时，所有电器元件的图形符号可以根据动作状态进展绘制。
(T)04、控制电路的分支线路，原那么上按照动作先后顺序排列，两线穿插连接时的电气连接点须用黑点标出。
(F)05、变压器容量越大，电动机容量越小时，应采用减压启动控制。

(T)01、PLC的每一个输入、输出端子，都对应一个固定的数据存储位。
(T)02、PLC的工作过程以循环扫描的方式进展。
(F)03、PLC对输入状态变化的响应一般没有滞后。
(F)04、PLC在程序执行阶段是在用户程序管理下运行的。
(T)05、用户程序表达了输入与输出之间的逻辑关系和时序关系。
(F)06、每当PLC解释完一行梯形图指令后，随即会将结果输出，从而产生相应的控制动作。
(T)07、输出锁存器的状态保持一个循环周期。
(T)08、输入滤波电路会延长PLC输出对输入的滞后。
(T)10、所谓PLC的容量是指输入/输出点数的多少及扩大的能力。

练习题
以下为一些机床根本控制电路原理图，假设将其改为PLC控制，试画出相应的控制电路输入输出接线图、梯形图及对应的指令程序。
1、两台电动机顺序起动联锁控制电路

两台电动机顺序起动联锁控制线路

2.自动限位控制电路

自动限位控制电路

自动限位控制电路

3.电动机Y-Δ减压起动控制电路

电动机Y -Δ降压起动自动控制电路

电动机Y -Δ降压起动自动控制电路
4 .自动循环控制

自动循环控制电路

自动循环控制电路

用按钮、继电器、灯泡等设计一个三位抢答器控制电路。

5.能耗制动控制

带变压器的桥式整流能耗制动自动控制电路

五、 试设计一台三相异步电动机Y-△降压起动控制线路，要求该电动机的起、停能实现两地控制，试画出主电路和控制电路，要求有过载、短路及失压保护环节。〔15分〕

01、自锁环节怎样组成?它起什么作用?并具有什么功能?
答：在连续控制中，当启动按钮SB松开后，接触器KM的线圈通过其辅助常开触头的闭合仍继续保持通电，从而保证电动机的连续运行。这种依靠接触器自身辅助常开触头而使线圈保持通电的控制方式，称自锁或自保。起到自锁作用的辅助常开触头称自锁触头。
02、什么是互锁环节?它起到什么作用?
答：控制线路要求KM1与KM2不能同时通电时，为此要求线路设置必要的联锁环节。将其中一个接触器的常闭触头串入另一个接触器线圈电路中，那么任何一个接触器先通电后，即使按下相反方向的启动按钮，另一个接触器也无法通电，这种利用两个接触器的辅助常闭触头互相控制的方式，叫电气互锁，或叫电气联锁。起互锁作用的常闭触头叫互锁触头。复合按钮
