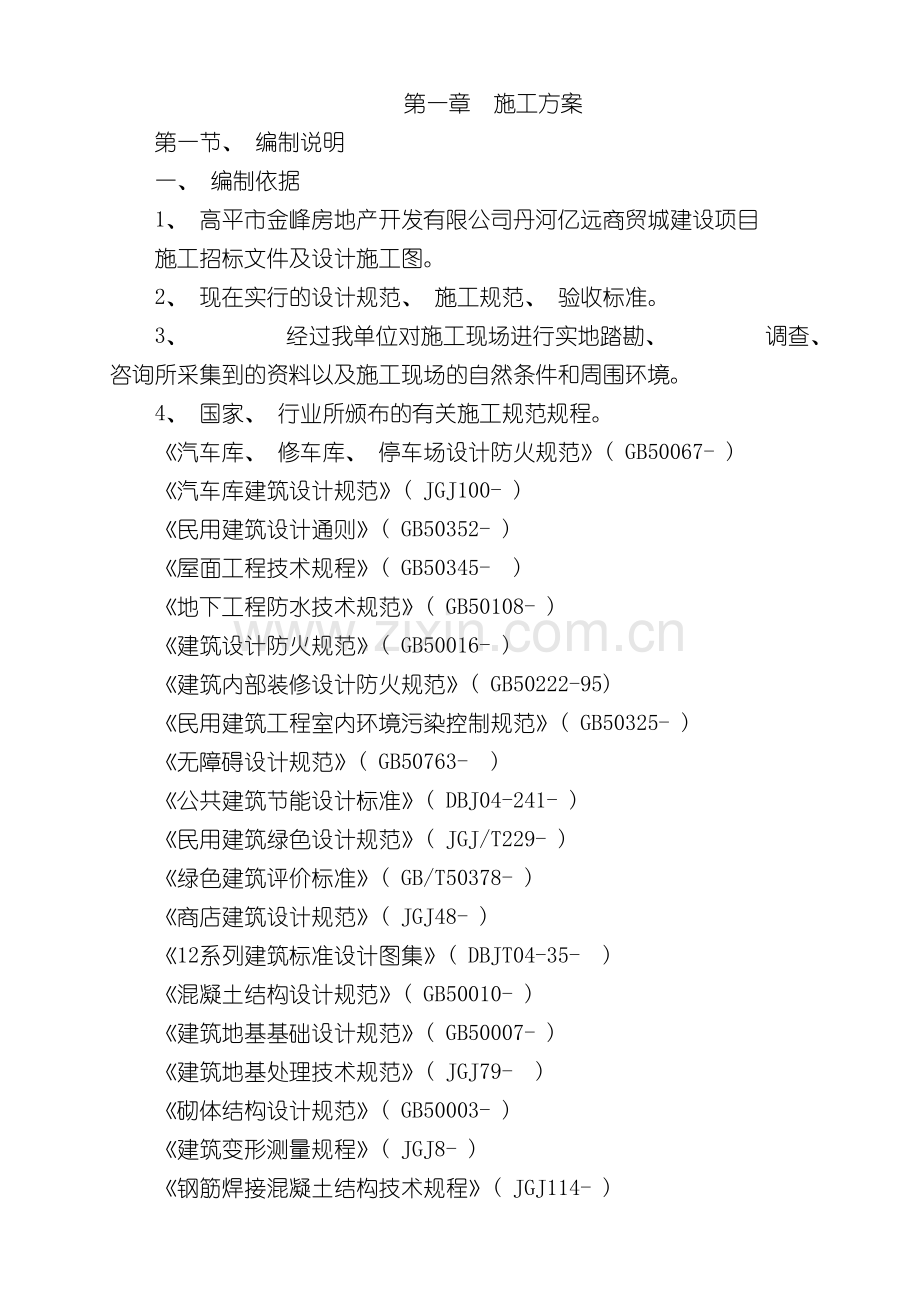

第一章 施工方案
第一节、 编制说明
一、 编制依据
1、 高平市金峰房地产开发有限公司丹河亿远商贸城建设项目
施工招标文件及设计施工图。
2、 现在实行的设计规范、 施工规范、 验收标准。
3、 经过我单位对施工现场进行实地踏勘、 调查、 咨询所采集到的资料以及施工现场的自然条件和周围环境。
4、 国家、 行业所颁布的有关施工规范规程。
《汽车库、 修车库、 停车场设计防火规范》( GB50067- )
《汽车库建筑设计规范》( JGJ100- )
《民用建筑设计通则》( GB50352- )
《屋面工程技术规程》( GB50345- )
《地下工程防水技术规范》( GB50108- )
《建筑设计防火规范》( GB50016- )
《建筑内部装修设计防火规范》( GB50222-95)
《民用建筑工程室内环境污染控制规范》( GB50325- )
《无障碍设计规范》( GB50763- )
《公共建筑节能设计标准》( DBJ04-241- )
《民用建筑绿色设计规范》( JGJ/T229- )
《绿色建筑评价标准》( GB/T50378- )
《商店建筑设计规范》( JGJ48- )
《12系列建筑标准设计图集》( DBJT04-35- )
《混凝土结构设计规范》( GB50010- )
《建筑地基基础设计规范》( GB50007- )
《建筑地基处理技术规范》( JGJ79- )
《砌体结构设计规范》( GB50003- )
《建筑变形测量规程》( JGJ8- )
《钢筋焊接混凝土结构技术规程》( JGJ114- )
《混凝土结构施工图平面整体表示方法制图规则和构造详图》( 11G101-1、 11G101-2、 11G101-3)
《混凝土结构施工钢筋排布规则与构造详图》( 06G901-1)
《钢筋焊接网混凝土楼板与剪力墙构造详图》( 04SG309)
《砌体填充墙结构构造》( 12G614-1)
《14系列结构标准集》( 14G01~08)
《消防给水及消火栓系统技术规程》GB50974-
《建筑给水排水及采暖工程施工质量验收规范》( GB50242- )
《给水排水管道工程施工及验收规范》( GB50268- )
《自动喷水灭火系统施工及验收规范》( GB50261- )
《供热计量技术规程》JGJ173-
《人民防空工程设计防火规范》GB50098-
《全国民用建筑工程设计技术措施》暖通空调.动力( )
《民用建筑电气设计规范》JGJ/T16-
《低压配电设计规范》GB50054-
《供配电系统设计规范》GB50052-
《建筑物防雷设计规范》GB50057-
《建筑照明设计标准》GB50034-
《火灾自动报警系统设计规范》GB50116-
5、 本企业人员素质构成、 技术装备、 整体管理水平以及类似工程的施工经验等。
二、 编制原则
1、 以满足招标文件及业主的全部要求作为基本原则, 深刻领会业主的意愿, 突出我单位快速、 安全、 有序、 优质、 高效的施工特色。
2、 尊重科学、 实事求是, 以本工程实体和自身情况为依据, 积极运用和推广”四新”成果, 为多、 快、 好、 省地实施本工程合同项下的各项工程内容, 积极提供管理、 技术、 设备、 资金等各项资源的保证。
3、 紧密结合本工程的特点及难点, 利用先进的科学技术和现代化管理手段, 实行动态管理和动静结合的原则。
第二节、 工程概况
本工程施工场地东临丹河路, 西临太洛路, 南北面临规划路, 地下一层, 地上三层, 建筑面积30110.77㎡, 框架结构, 建筑高度14.85m。
第三节 施工前的准备工作
1、 设计文件及国家有关施工规范、 规程、 标准是施工的依据, 施工前必须由本工程的项目总工组织有关技术人员, 认真进行设计图纸会审, 深刻理解设计意图, 明确技术要求和质量标准, 同时组织施工技术人员学习有关施工技术规范和质量检验评定标准, 使每个参加施工的技术人员、 施工组织者及操作人员明确施工方法及技术要求。
2、 建设单位进行技术交底后, 技术部门要认真组织开工前的测量, 并对建设单位水准点进行复核校对, 发现问题要及时解决。
3、 每个分项工程开工前, 应由项目总工进行技术交底, 施工中要严格按标准检查验收。
4、 根据建设单位及监理工程师的要求, 及时准备好各种检查验收表格。
5、 所有砼配合比、 土壤击实试验、 原材料的试验, 必须在各分项工程开工前按照技术规范要求及时由试验室检验、 试配, 并出具试验报告, 为保证工程质量打好基础。所有成品、 半成品、 钢材、 水泥等材料必须具备合格证后方可使用。
第四节 施工总体部署
( 1) 根据工程的施工进度总计划和施工现场对场地占用的基本情况, 商贸城初步定为流水施工, 施工顺序分为: 准备工作→基础工程→主体工程→屋面工程→楼地面、 门窗工程→外装、 安装工程
( 2) 组织机构
我单位已成立工程项目部, 实行项目经理负责制, 以项目工期、 质量、 安全、 效益四项指标为目标, 建立精干、 高效的组织管理层, 以责、 权、 利为手段, 强化组织机构管理职能, 全面认真分解责任目标, 保证全方位、 全人员、 全过程履行合同。
我单位已抽调足够数量的生产、 业务、 技术骨干充实到生产第一线。根据本工程的特点, 组建了道路施工队和排水施工队和土建施工队, 并全力以赴保证生产任务的顺利完成。
第五节 质量、 安全、 文明施工及工期承诺
一、 质量方针、 目标、 及质量承诺
1、 质量方针: 顾客至上为宗旨。创优工程为目标, 持续改进为准则。
2、 质量目标: 我单位将在整个施工过程中, 严格执行国家有关的技术规范和质量检验标准, 把强化质量管理的活动贯穿于施工全过程。我们的质量保证达到图纸设计的各项技术指标, 我们的质量目标是达到合格工程。
3、 质量承诺: 对于本工程, 我们郑重承诺: 我单位将选配最精良的人员、 机械设备投入本工程组织施工, 精心组织施工, 合理组织人员和机械达到最佳组合。保证工程达到内坚外美, 实测数据均满足设计要求和国家标准, 施工资料详实、 完整, 保证一次交验合格, 争创优良。
二、 安全承诺
我单位将在整个施工过程中, 严格执行”安全第一, 预防为主”的安全生产方针, 杜绝重大安全事故, 轻负伤频率控制在2‰。
三、 文明施工承诺
我单位将在整个施工过程中, 做到”责任明确、 挂牌施工、 宣传有力、 标识齐全, 现场有序、 工完场清, 纪律严明、 警示明显, 道路通畅、 行人安全、 环境清洁”。以树立我单位的良好社会形象。
四、 工期承诺
按合同工期完工。为了该工程按期完工, 我们组织项目班子管理干部、 技术人员等做好开工前的各项施工准备工作, 力争早开工、 早完工。同时按照施工顺序, 做好了劳动力、 材料、 机械设备的进场时间计划, 以保证总的合同工期目标得以实现。
五、 质量安全保证体系
( 一) 、 质量保证体系
由于质量体系是达到预定质量目标的根本, 因此, 质量体系必须贯彻”责、 权、 利”相统一原则, 保证质量管理无空白, 力争做到以预控、 预防为主。
我们的质量体系是项目经理和项目总工程师为核心, 以关键工序为重点, 全体职工都参与的原则来建立的。
( 二) 、 安全保证体系
我处将组建质量安全管理领导组, 项目部成立质量安全专职机构, 形成垂直领导的质量安全保证体系, 确保安全生产目标和质量达优目标的顺利实现。具体实施以项目经理为核心, 以质量安全部为专职管理部门。
第六节 施工组织
( 1) 组织有战斗力的项目部领导班子
任何一项工程, 能否按承包合同目标如期、 优质、 安全地完成任务, 重要的前提要有一个过硬的、 有组织、 有纪律、 能实干、 团结的工作能力特强的项目部领导班子。有了一个好的领导班子, 再配备一批精通的技术管理人员, 凭我公司的雄厚力量, 长期的施工经验就有把握完成预期目标。公司领导考虑本工程是一项很有影响力工程。标准高、 功能全、 设备先进, 公司立为重点工程进行施工组织。决定派出最优秀的管理技术力量组成项目部管理机构。选派一名负责过多项类似工程, 有组织和管理能力的项目经理来担任本工程的项目经理, 再配选一名协调能力强, 施工经验丰富的同志担任施工负责人; 特挑选一名技术全面精通, 施工经验丰富, 组织能力强的工程师担任项目技术负责人。
( 2) 项目部主要管理人员的职责
A、 项目经理职责
1) 代表公司履行对业主的工程承包合同的全部内容, 是企业法人授权的项目工程的全权代表, 是工程项目的责任人。
2) 制定职能人员岗位责任制和管理办法。实施对管理人员工作质量的考核, 促使每个管理人员能达到最佳工作状态。
3) 部署生产进度计划的落实, 及时指导编制、 切实可行的施工生产进度计划, 制定生产制度只能提前不能拖延的保证措施。
4) 督促工程质量计划的编制和落实执行。使质量始终处于目标控制状态。
5) 根据施工特点主持编制安全生产的施工措施并贯彻执行, 定期、 不定期组织安全生产检查和对安全隐患提出整改措施。
6) 承担项目成本管理风险责任, 加强成本管理, 制订成本管理办法。
7) 积极参加业主召开的重要会议, 搞好内外施工单位的合作协调关系。
B 、 施工负责人职责
1) 对项目经理负责。配合项目经理做好各方面的工作。项目经理有事不在工地期间履行项目经理之责任。
2) 协助项目经理抓好生产任务的完成。经常深入现场, 为作业班组解决生产上的疑点、 难点。抓好施工生产准备工作和进度检查工作。
3) 分管质量管理。狠抓工序控制点。重要的关键控制点要派专人跟踪检查, 达不到质量计划目标, 决不允许进行下道工序。组织质量检查, 对不合格的点(处)通病限期整改。
4) 分管施工安全和文明施工。组织安全和文明施工管理班子, 并编制实施办法。
5) 组织作业班组开展生产、 质量、 安全文明施工劳动竞赛。
6) 负责施工机具、 劳保用品管理及机具维修保养管理。
7) 项目经理授权的其它工作。
C、 技术负责人职责
1) 组织主编深化的施工组织设计, 并经监理、 业主批准后, 作为施工生产有权威的指导文件。审批专业工长编制的施工方案及作业指导书。组织编制质量计划及分部分项工序控制点的设置。
2) 组织施工图纸会审。
3) 定期组织班长、 工长等有关技术人员参加学习活动。
(a)学习国家有关新规范、 新标准及新工艺。
(b)研究、 讨论、 解决施工中技术存在问题的解决方法。
(c)针对性向工人上技术课。
4)组织分部工程的质量检查, 评定分部工程质量等级评定。
5)参与质量事故的调查分析, 提出质量事故的处理报告。
6)负责对甲方操作人员的培训组织安排。
7)协助项目部做好竣工验收。
D、 各专业施工员(工长)职责
1)编制本专业施工方案和作业指导书, 并及时向班组做安全技术交底。
2)为作业班组作好施工准备。编制材料需用计划, 和”三旬”生产滚动计划。指导班组安全生产和文明施工。
3)编制分项工程工序质量控制点, 经项目副经理审批经过后, 布置贯彻执行。对关键控制点要严格把关。经常组织班组进行质量自检、 互检、 巡检、 专检、 成品检验。上道工序不合格, 必须返工。合格后才允许进入下道工序施工。
4)办理技术签证, 及时做好签证、 设计修改等的施工预结算。
5)参加项目部定期组织的生产、 质量、 安全检查。及时组织班组对分项工程质量检查和评定。
6)办理竣工资料, 绘制施工图。
E、 质量员职责
1)收集施工质量有关文件, 经批准的施工组织设计, 施工方案, 施工措施及有关国家规范、 规程、 标准等作为抓质量的依据。
2)全面负责本工程的质量, 确保质量计划目标的实现。不发生质量事故始终作为本职目标。
3)平时根据各专业的施工分布情况, 进行监督检查, 发现问题, 督促整改。
4)经常与专业工长合作参加作业班组的班前会。协助班组长、 班组质量员杜绝质量通病的发生。
5)参与工程竣工验收和竣工资料的整理收集。
F、 材料机具管理员
1)全面负责本工程物资采购供应, 质量保证合格。
2)对采购物料的进场负责质量验收、 保管和发放。
3)负责项目的施工全过程的材料、 机具的管理, 应符合省文明工地达标要求。
4)负责废旧材料的回收和处理。
4．2施工准备计划
A、 施工技术准备:
( 1) 施工前组织有关工程技术人员认真审阅图纸, 了解设计意图,
做好图纸设计交底和技术交底的准备工作, 备齐工程所需的资料和标准图集, 并组织图纸会审, 及时解决图纸中的有关问题;
( 2) 编制施工图预算和分部工程材料计划以及劳动力需求计划和工机具的需求计划, 编制施工组织设计( 施工方案) 。向施工人员进行施工组织设计和技术交底, 把工程的设计内容、 施工计划和施工技术要求等, 详尽的向施工人员讲解清楚, 落实施工计划, 制定技术责任制的必要措施;
( 3) 做好现场轴线和标高的复核工作, 做好现场定位桩的测设工作, 完成工程的定位放线工作;
( 4) 开工前, 必须安排相关人员进行施工图纸技术交底, 根据工程设计要求编制详细的施工进度方案, 提出所需人、 机、 料等工作的计划。
B、 现场准备
1) 、 按施工平面图布置好大小临时设施, 机械设备, 按稳定地点堆放材料及周转料具, 详见施工平面图, 组织材料采购人员及时对砂、 石、 水泥、 木材、 材料等进行订货采购, 并根据工程进度要求定出各阶段和材料用量计划。
2) 、 搞好施工现场控制网的测量, 做好施工控制点的补充工作, 并作好沉降测量的准备工作。
C、 施工用水、 用电准备
1) 、 本工程现场临时用电线路采用”TN-S”系统, 设总配电箱一个, 引入电源380/220V, 下设分配电箱, 总分箱之间采用电缆埋地连接, 控制箱与设备之间采用橡皮绝缘软电缆。
2) 施工用水:
现场需建临时水池30m3。
按施工最大用水量计算, 并兼考虑消防用水, 耗水按Q=10L/S, 供水管管径D=40/3.14*QL, D=40/3.14*1000*1.5=0。092(m)。
故选用DN100mm为主干管, DN25mm为支管。
第二章 施工总平面图
1、 本工程所处地块东侧与西侧临城市交通道路, 南侧与北侧位于建设单位规划用地范围内。依据总平面规划图, 沿工程地块边线进行全封闭围挡。
项目部办公室、 施工人员居住、 材料堆放、 机械停放设在场地附近的空旷场地。
围挡统一采用彩钢板轻钢结构, 以利于周转使用, 节约资源, 高度2.5m
施工总平面图。

临时用地表
用途
面积( m2)
位置
需要时间
周转材料堆放场地
200
见施工平面图
5月1日至 4月20日
生活区
1000
机械停放区
500
合计
1700

2、 施工用水: 施工生活用水由现场接自来水, 如没有自来水采用水车运到现场。路面养护和施工用水采用水车拉运水的方式解决。为使用水方便, 在现场临时设置水箱2个。
3、 施工用电: 施工及生活用电由业主协商解决, 施工前与业主协商, 为了保证重要工序的正常施工, 另需要配备2台85KW的移动发电机以备急用。
4、 施工现场
协助协助建设单位进行原有设施的拆除, 搬迁和三通一平工作,根据现场情况办理占用手续, 砌筑临时围墙, 做好施工现场规划。
5、 临时道路
根据现场规划修筑临时性场内道路。
第三章 劳动力计划
本工程计划设置钢筋工段、 木工工段、 混凝土工段、 模板工段、 瓦工工段、 抹灰工段、 安装工段。工地将配备各工种劳动力约265人, 以满足施工要求。
劳动力计划表
单位: 人
施工阶段

工种
按工程施工阶段投入劳动力情况
土方
工程
基础
工程
主体工程
装饰
工程
安装工程
竣工
验收
钢筋工

20
35

5
砼 工

15
15

5
木 工

50
50
15

抹灰工

30

3
瓦 工

8
12

5
壮 工
10
10
10
30

10
焊 工

15
6
6

3
机械工
4
6
6

2
油 工

8
8
8

2
管道工

12
20

20
8
电工
1
10

20
5
管理人员
10
10
10
10
20
10
为了实施本工程, 我公司调配有多处大型施工管理经验的工程技术人员和管理人员组成项目经理部。项目经理、 技术负责人均具有丰富的施工管理经验, 其余下属各部门的负责人都具有多年的施工经验和业务技术素质( 见项目班子组成人员表) 。设四部一室: 即工程部、 生产技术部、 质量安全部、 材料供应部和综合办公室。
工程部职责:
1) 、 负责工程资金等运作、 管理;
2) 、 负责内部外部的合同管理;
3) 、 负责对外协调队伍的评审和合同的签订;
4) 、 负责工程项目月计划的编制;
5) 、 负责项目部预算编制、 报批、 结算;
6) 、 负责物资采购价格、 施工机械、 周转材料购买、 租赁价格的审批和结算。
7) 、 负责项目部有关的统计报表工作。
生产技术部职责:
1) 、 组织编制工程施工组织设计、 施工方案, 作业设计、 技术组织措施、 项目质量计划及月、 旬计划;
2) 、 组织现场总平面规划及日常管理工作;
3) 、 组织设计交底和图纸会审工作, 以及层层交底工作。
4) 、 负责工程进度、 质量、 安全文明施工的管理;
5) 、 根据工程要求, 组织对特殊过程、 关键部分的监控;
6) 、 负责对工程任务的分配和对作业层工程进度和质量考核;
质量安全部职责:
1) 、 负责工程质量的检查验收、 评定;
2) 、 负责单位工程质量的检验评定和质量保证资料的核查;
3) 、 配合内外质量检查、 监督部门做好对施工过程的检查活动, 负责质量问题处理, 纠正预防措施和组织与实施, 监督成品保护措施的实施;
4) 、 实施质量一票否决制度;
5) 、 负责工程材料及半成品检验、 试验和管理工作;
6) 、 负责劳保用品的购买、 使用的管理工作。
7) 、 负责工程档案资料和安全技术档案资料的收集整理;
8) 、 负责对施工现场人员的安全教育检查工作;
9) 、 负责对质量事故的处理工作;
材料供应部职责:
1) 、 负责对材料、 机械供应的商品评价;
2) 、 根据各种材料计划的数量规格、 品种进行采购;
3) 、 负责将复验材料运抵现场和标识管理;
4) 、 负责工程所需周转料具机械设备的采购与租赁;
5) 、 负责定额发料、 补充, 与材料核算。
6) 、 负责仓库管理和废旧余料的回收管理;
7) 、 定期组织材料的盘点工作, 保证账物相符;
综合办公室:
1) 、 负责文件资料和收发与材料核算;
2) 、 负责接待对外联络工作;
3) 、 负责项目部的后勤管理工作;
4) 、 负责综合管理和现场安全保卫工作;
第四章 材料供应计划
一、 材料供应计划

材料名称
规格
数量
施工部位
进场日期
商品砼
图纸
图纸
主楼
随时
钢筋
图纸
图纸
主楼
随时
水泥
图纸
图纸
主楼、 室外
随时
砂
图纸
图纸
主楼、 室外
随时
碎石
图纸
图纸
主楼、 室外
随时
砖、 砌块
图纸
图纸
主楼
随时
二、 材料保证措施
( 1) 、 本工程采用包工包料施工, 我方按图纸设计规定采购材料、 构配件、 设备均要符合国家有关的质量标准, 并应有生产许可证、 质量检验证和出厂合格证, 在进货时将上述三证报监理工程师检查。
( 2) 、 有关需进场后复试的材料, 必须经监理工程师见证取样, 复试报监理工程师备案。工程师可根据需要随机检查, 如需要进行一步试验, 我方将积极配合, 对不合格的材料、 构配件、 设备在24小时内运出现场, 费用由我方负担。
( 3) 、 材料的采购供应采取”广采购渠道、 取价廉质优、 保工程质量”的原则, 一切保证质量, 一切围绕效益。
( 4) 、 主要材料采购将根据我公司多年来的供货商的诚信度选择供货商, 涉及结构安全的资料优选大厂供应。
( 5) 、 主要材料按工程需要量在施工准备阶段与供货商或厂家签定供货合同, 以保证质量, 保证材料按时进场。
( 6) 、 根据工程需要, 使用代用材料时, 必须取得设计单位和监理代表的批准后方可使用。
( 7) 、 合理组织材料使用, 减少材料的损失。加强材料的限额管理和发放工作, 健全现场的材料管理制度, 避免材料损失、 变质。
( 8) 、 材料部门要严把原材料、 半成品构件的进场验收关, 坚决杜绝不合格品进入现场, 所有材料均应有合格证明, 进入现场后按规定抽样检验。
( 9) 、 采购合同规定的建筑安装所需构配件、 设备、 器具、 应严格按照设计确定的类别、 型号进行采购。
( 10) 、 我方将在材料使用前28天将钢材、 水泥及其它在关材料的技术指标、 性能、 样品、 供货商等报监理工程师,经批准后组织进场。
( 11) 、 为尽量减少施工临时占地, 要根据工程进展的实际情况, 制定动态的材料供应计划, 做好材料供应量与工程实际需求量始终相适应。地材在同等条件、 同等质量下要择优、 择近购买, 主材需在业主及监理工程师同意的厂家直接采购。
( 12) 、 为保证材料的按时进场, 我们与各有关供货方将提前做好联系工作, 及时签订供货合同, 为材料的及时供应奠定坚实的基础。材料的质量特别至关重要, 必须严格把关。
( 13) 、 材料供应应抓好材质审定、 计量出入库、 信息反馈等环节, 做到预算供料、 计划用料。
( 14) 、 进场的材料经原材料试验合格才使用, 以保证原材料质量。
第五章 关键部位施工方法
一、 施工测量和计量
针对本工程的特点, 为使施工放样符合设计要求, 指导施工, 确保工程质量, 测量工作应遵循先建立施工控制网, 后进行轴线放样, 高程传递的原则。严格工程材料的计量制度。
1、 施工控制网的建立
根据施工现场及周转环境条件选择适当地方按一次埋设, 长期使用的原则设首级控制点( 控制点既作平面轴线控制之用, 也作标高控制之用) , 控制点由规划给定的房屋基准引出。组成一个完全能满足施工需要的永久性施工控制网。控制点按要求进行技术处理, 控制点所处位置要保证今后不被占用且障碍较少。以便对控制点进行使用和保护。根据工程结构的情况, 利用首级控制点, 在实地放出二级控制点作为施工的二级控制, 并利用经纬仪对所有的控制点进行精确测定。
2、 平面轴线放样
首先计算出轴线交叉点在施工控制网所在坐标统中的坐标, 供放样使用, 根据具体情况, 直接将经纬仪架设在控制点上按极坐标放出各轴线交点, 这些交点足可满足进一步细部放样的需要。不保证放样在准确性, 校核应改用她放样方法( 如角度交会法等) , 重新放样主要轴线交战, 或测量相应轴线交点交点间距离。
3、 建筑竖立测量
在基础施工完成, 建筑物±0.00高程的四角的轴线埋设轴线控制点, 随着建筑主体的逐层上升, 采用逐层向上悬吊线锤引测轴线和控制结构的竖向偏差。楼面施工时, 楼板面引测点位置留200×200mm孔,上下垂直贯通,采用15KG重的特制线坠,直径0.5mm钢丝悬吊,为减少风吹对测量的影响,用铅直的Ф150塑料管套着线坠测量。
4、 高程传递
随着主体上升, 该工作可与平面放样同步进行。在工程开始时, 先精确测定各个二级控制的标高, 将它们归化到各轴线交点设计标高所使用的高程系统, 放样时可用水准仪依据控制点上标高, 测设出建筑物的±0.00为起始点, 避免累计误差。
5、 柱垂直度控制
本工程控制柱垂直度应首先计算出各柱轴线中心点平面位置的坐标( X、 Y) , 将它们与柱施工到任意高度的标高( H) 一起组成三维坐标( X、 Y、 H) , 然的利用经纬仪可进行三维坐标测量的功能, 将经纬仪架设在控制点或临时控制点上( 临时控制点已精确测定) , 按( X、 Y、 H) 对柱进行空间定位, 即可保证柱施工垂直度满足设计要求。
6、 基础施工抄平放线
( 1) 基础: 根据基础平面图及大样图, 按建筑物的轴线定位, 连结相应轴线, 依据土方放坡系数, 走出开挖边线位置。
( 2) 用水准仪把相应的标高引测到水平桩或轴线桩上, 并画标高标记, 拉统线确定控土深度。
( 3) 基坑开挖完成后, 用经纬仪将一级轴线控制点投测到基坑内, 在基坑中设置轴线, 基础边线及高程标记, 浇垫层后应在垫层面上放出( 弹墨线) 柱、 墙、 等的平面尺寸。
( 4) 基础底板模完成后, 应按设计图纸要求校核模板安装的几何尺寸, 在模板四周放出底板面的标高线, 要求与模板面平。中央标高线可在竖向钢筋上用线油漆标示。墙、 柱的轴线和边线标记, 应延长线引至基础边线外, 方便施工复核。
( 5) 基础底板施工完成后, 把轴线引测至基础面, 并按施工图放出有关的墙和柱等截面尺寸线, 预留孔洞、 管道、 埋件等应按施工图纸在相关的位置上放出有关的标示( 包括标高和截面等几何尺寸) 。
7、 主体结构施工抄平放线:
( 1) 结构平面的施工放线, 根据已有的控制网点的主轴线采用3方法精确引测到各层楼面上, 再要根据各层施工平面放出相应的轴线及墙、 柱、 梁和各种洞口等平面位置。
( 2) 砌砖的施工抄平放线: 先根据各层平面的轴线和各层建筑施工平面图, 放出墙体的平面轴线, 墙边线及门窗、 洞口等位置。
( 3) 砌砖前, 应在楼( 地) 面砖墙砌筑位置的转角( 阴角) 处的地面上引测水平标高标志, 并标记实测标高数据, 作为砌转时水平标高的依据, 转角处砖墙砌筑到适当高度后, 再将地面上的水平标高引测到砖墙上, 并用皮数杆标出窗台、 门窗顶、 墙顶、 梁底、 洞口底、 顶等标高, 作为砌砖的依据。
二、 沉降观测
根据底层平面图, 在底层按设计规定的要求埋设好沉降观测点, 沉降观测以事先布设好的水准控制点作为基础, 采用闭合法, 利用精密水准仪配合钢尺, 进行二等水准沉降观测。沉降观测的次数和精度, 按设计要求和国家工程测量有关规范进行。
沉降观测按规范要求设置, 沉降观测位置及数量及设计图, 观测点用Ф20mm不锈钢制作, 埋设于±0.00左右标高的砼柱上。沉降观测在每层结构施工完毕后测量, 并作好记录, 计算出沉降差是否满足设计要求。出现异常情况, 应立即会同甲方、 设计单位采取相应措施。
三、 土方工程
1、 本工程基础形式为防水板, 开挖时采取自然放坡, 工艺比较简单。
2、 工艺流程:
放开挖线→土方开挖→人工配合挖槽→边坡槽底修理→验槽
3、 土方开挖准备
( 1) 、 机械工具设备: 反铲挖掘机二台( 斗容量1.0m3) ,八台8吨自卸汽车, 铁锨50把。
( 2) 、 劳动力准备: 配合挖土工人需20人。
( 3) 、 现场准备: 现场照明用镝灯四台。
4、 土方开挖设计
( 1) 、 开挖顺序: 开挖一次开挖到位。基底留存30cm人工清理, 防止超挖。
( 2) 、 开挖土方全部外运。
( 3) 、 边坡、 槽底按设计标高和宽度进行修整。
5、 基础标高控制
测量人员随班进行控制, 当土方开挖快接近基底标高时在边坡上用钢筋间隔3m作出标高控制线, 最后留30cm人工清理。
6、 土方开挖质量标准和技术要求
( 1) 、 建筑地基基础工程施工质量验收规范 GB50202- 。
( 2) 、 土方施工的允许偏差
序号
项目
允许偏差( mm)
检验方法
1
标高
0
水准仪检查
2
长度、 宽度
-50
拉线尺量检查
3
边坡偏陡
不允许
坡度尺检查
四、 地基处理
1、 地基处理范围为整片处理, 将第二层土全部挖除后, 采用3:7灰土回填至基础垫层底, 灰土外扩基础边不小于1m, 灰土分层夯实, 压实系数不小于0.97。
2、 基础施工前进行钎探, 探距1.5m, 探深2.5m, 梅花型布置探孔, 发现土质与地质报告不相符时或有坟墓、 孔洞、 杂志土等异常情况时, 会同勘察、 施工、 设计、 监理单位共同协商研究处理。
五、 钢筋工程
( 1) 进场的钢筋质量应分别符合相应的国家标准和部颁标准。应按标牌分类堆入, 要采取措施( 如上覆下垫等) 防止锈蚀和污染。
( 2) 每批进场材料严格验收, 必须符合GB50204- 、 GB1499－ 及JGJ95－ 规定, 按规范取样送检, 试验合格后方可使用。
( 3) 放样: 设专职技术员放样, 细部出大样图, 放样严格按设计要求、 06G101、 GB50204－ 规定执行。钢筋配料单经审核无误后方可下料, 施工过程中随时注意设计变更、 洽商, 掌握施工中结构变化情况。
( 4) 加工: 组织加工人员学习规范桩及标准, 详细进行技术及下料原则交底。
( 5) 放线: 其中顶( 底) 板钢筋绑扎完毕后, 弹出墙柱位置边线, 校核准确。
( 6) 定位; 在梁板筋绑扎完毕后,按照放好的边线,在顶板筋上绑扎牢固附加筋,在墙柱主筋上绑扎牢固附加筋(附加筋控制好立筋间距及保护层),两附加筋绑扎点焊牢固。
( 7) 垫块: 每层按设计要求及GB50204— 要求计算出保护层后绘图标注。底板采用35mm硬塑料块垫块, 其余部位垫块采用H型、 环型垫块, 严禁验收及领取使用, 不合格禁使用。
( 8) 交叉部位钢筋采用十字兜扣绑扎。
( 9) 为防止墙柱钢筋浇筑混凝土时内缩, 墙筋加工定型梯子筋, 柱筋加工内柱箍。
( 10) 基础底板钢筋绑扎:
基础底板钢筋主要有φ14规格等, 上铁钢筋在支座1/3范围内连接, 下铁在距中1/3范围内连接。各受力钢筋之间的接头位置应相互错开, 在任一接头中心至长度为钢筋直径的35倍的区段范围内, 有接头的受力钢筋截面面积不得超过受力钢筋总截面面积的50%。
底板钢筋绑扎时先清理好细石混凝土保护层, 根据墙体轴线弹好墙体、 门窗洞口位置线, 底板为双层钢筋, 底板下层钢筋验收合格后, 再进行上层钢筋的绑扎。为了确保上层钢筋的标高和水平位置, 同时考虑到钢筋由于自重而产生挠度变形, 底板上层钢筋采用φ16钢筋制成的马凳作支撑, 支撑间距≤1.2m, 梅花型布置。
( 12) 柱钢筋绑扎: 工艺流程: 平面放线、 定位 → 钢筋修整、 清理 → 套柱箍筋 → 连接竖向受力筋 → 标识箍筋间距 → 绑扎箍筋 → 设置钢筋保护层垫块 → 验收 → 下道工序
A、 清理预留柱筋上的砼渣, 根据柱边线校正柱立筋位置( 最底层柱插筋应根据柱边线固定立筋位置, 支模时再次校正与固定) 。
B、 根据柱箍筋的形式与数量往立筋上套箍筋, 并注意箍筋锚固端沿柱四方通转布置。
C、 连接竖向钢筋: 同一平面内竖向钢筋接头不能超过50％。对竖向钢筋的连接接头进行外观检查或按要求取样试验, 合格后用脚手架临时固定立直, 开始绑扎箍筋。
D、 柱全部采用封闭箍筋。绑扎箍筋时, 在柱断面直径两端的两根钢筋上用粉笔自砼面50mm起, 按要求划好箍筋间距, 然后将已套好的箍筋由上向下绑扎。
E、 箍筋平面应与主筋垂直, 箍筋转角与主筋交点均需绑扎, 而且保持箍筋的接口处在柱上四角通转。主筋与箍筋非转角处的交叉点可呈梅花状交错绑扎。
F、 梁钢筋与钢筋冲突时, 梁筋从柱筋内部经过, 梁筋让柱筋。
G、 检查柱子歪、 扭位现象, 调整合格后按要求设置保护层垫块。垫块呈梅花状布置, 要求绑在主筋上, 牢固、 可靠。
H、 准备验收并做好工序交接工作。
( 13) 梁、 板钢筋绑扎:
主次梁钢筋同时配合施工, 次梁下铁、 上铁钢筋分别置于主梁下铁、 上铁钢筋之上, 梁板下铁钢筋接头位置在距支座1/3范围内, 上铁钢筋分别置于主梁下铁、 上钢筋之上, 梁板下铁钢接头位置在距支座1/3范围内, 上铁钢筋接头在跨中1/3范围内, 梁箍筋绑扎前在主筋上划好箍筋间距线, 梁内纵筋绑扎接头范围内箍筋按＠100mm加密。
板筋绑扎, 清理模板上的杂物, 弹好钢筋间距线, 先绑下铁, 待管线安装后再绑上铁, 板的纵向受拉筋锚固长度为45d,钢筋排距采用马凳铁控制, 双向板的长跨下铁置于短跨下铁之上。
板筋绑扎前在模板上逐根弹上纵模钢筋位置线。
箍筋开口方向错开: 连系梁箍筋开口方向两道一循环, 暗柱箍筋开口方向四道一循环, 暗柱箍筋距混凝土板面30mm为第一根箍筋距洞边50mm为第一根箍筋位置, 往墙内锚固方向100mm再绑扎一根箍筋。
顶板钢筋距梁( 或墙) 边50mm为第一根钢筋位置; 墙体水平筋距混凝土板面50mm为第一根钢筋位置; 墙体竖筋距暗柱边筋50mm为第一根钢筋位置。
墙体均绑扎钢筋梯子凳( 间距800mm, 钢筋直径大于墙体竖筋2mm) 以确保墙体厚度和保护层厚度; 梯子凳横向钢筋端面涂防锈漆。
下铁弯钩向上, 上铁弯钩向下, 均不得平躺。
( 13) 钢筋保护层: 基础底板下铁采用硬塑料垫块, ±0.000以下外墙钢筋采用环形塑料垫块, 确保保护层厚度。
顶板采用”H”型塑料垫块, 确保板筋保护层厚度。
墙钢筋采用梯子凳, 确保钢筋保护层厚度。
保护层厚度执行设计及《混凝土结构工程施工质量验收规范》GB50204－ 要求。
箍筋弯钩角度为135度, 平直部分长度为10d。
( 14) 钢筋工程质量控制措施:
钢筋由钢筋专业技术人员翻样, 按规格、 品种、 型号及尺寸、 锚固长度、 接头类型、 绑扎及预埋洞口等处理必须符合设计及施工质量规范要求。
钢筋保护层支撑梯子凳制作: 根据各部位不同尺寸要求, 统一用无齿锯下料, 定距支撑筋端面涂刷防锈漆触接模板。
箍筋制作: 按类型制作样板箍筋, 检定合格后, 套定样板用专用自控弯箍机制作, 135度角、 平直段长度10d确保准确无偏差。
防止钢筋污染: 工作面的钢筋丝头均用保护帽戴好、 封严, 竖向筋施工缝上700mm包裹塑料布较长墙钢筋在混凝土浇筑前施工缝上700mm用塑料布遮挡, 以防水泥浆污染, 混凝土浇筑后及时清刷钢筋上的污染物。
火烧丝绑扎钢筋的拧丝尾均面向结构件内侧, 确保丝尾不触模板。
六、 模板工程
( 一) 、 模板选择
为了使混凝土达到清水混凝土的效果, 模板工程采用钢木结合的施工方法。并进行优化模板设计, 在保证质量的前提下降低造价。
( 二) 、 模板的加工
