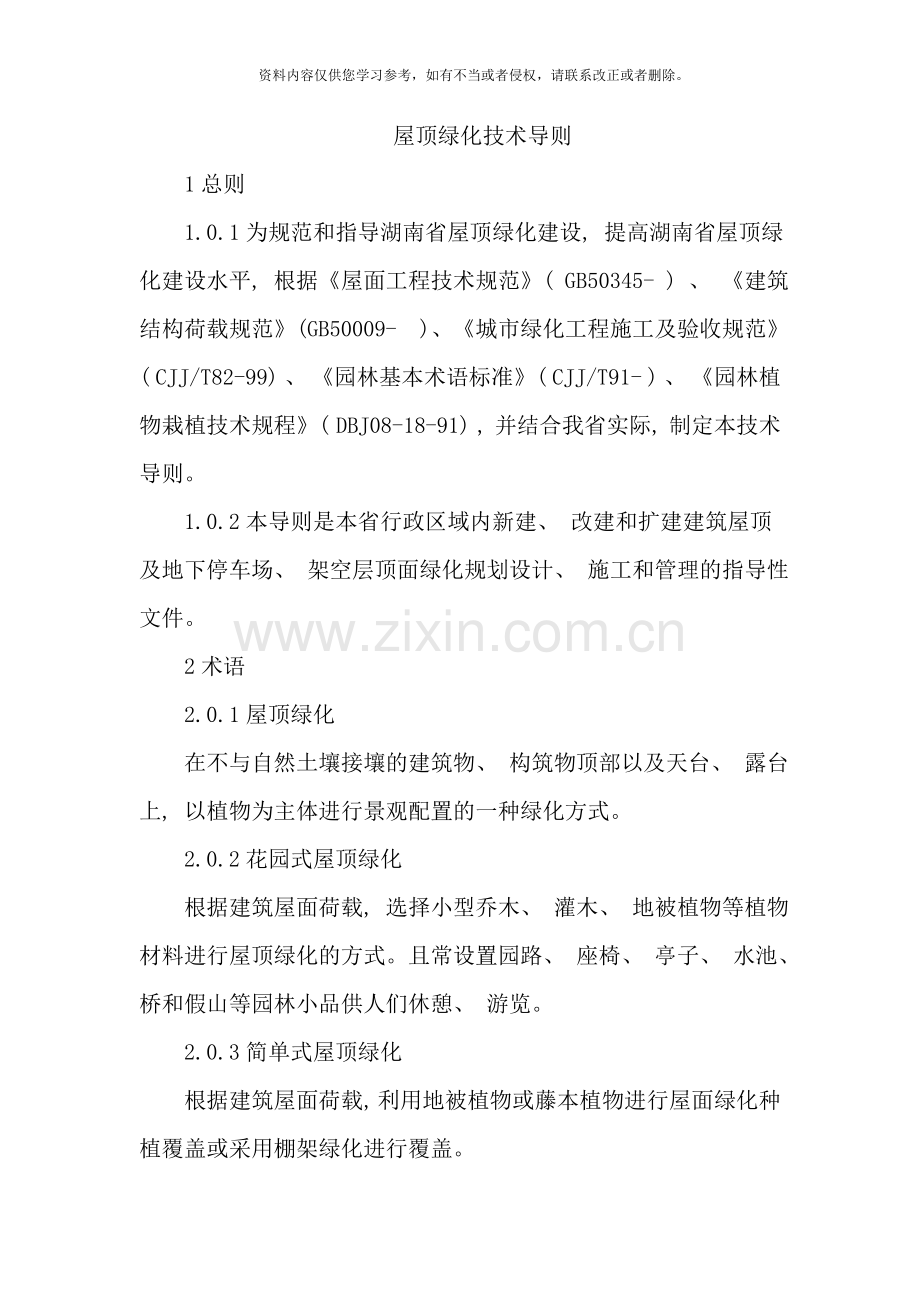

屋顶绿化技术导则
1总则
1.0.1为规范和指导湖南省屋顶绿化建设, 提高湖南省屋顶绿化建设水平, 根据《屋面工程技术规范》( GB50345- ) 、 《建筑结构荷载规范》( GB50009- ) 、 《城市绿化工程施工及验收规范》( CJJ/T82-99) 、 《园林基本术语标准》( CJJ/T91- ) 、 《园林植物栽植技术规程》( DBJ08-18-91) , 并结合我省实际, 制定本技术导则。
1.0.2本导则是本省行政区域内新建、 改建和扩建建筑屋顶及地下停车场、 架空层顶面绿化规划设计、 施工和管理的指导性文件。
2术语
2.0.1屋顶绿化
在不与自然土壤接壤的建筑物、 构筑物顶部以及天台、 露台上, 以植物为主体进行景观配置的一种绿化方式。
2.0.2花园式屋顶绿化
根据建筑屋面荷载, 选择小型乔木、 灌木、 地被植物等植物材料进行屋顶绿化的方式。且常设置园路、 座椅、 亭子、 水池、 桥和假山等园林小品供人们休憩、 游览。
2.0.3简单式屋顶绿化
根据建筑屋面荷载, 利用地被植物或藤本植物进行屋面绿化种植覆盖或采用棚架绿化进行覆盖。

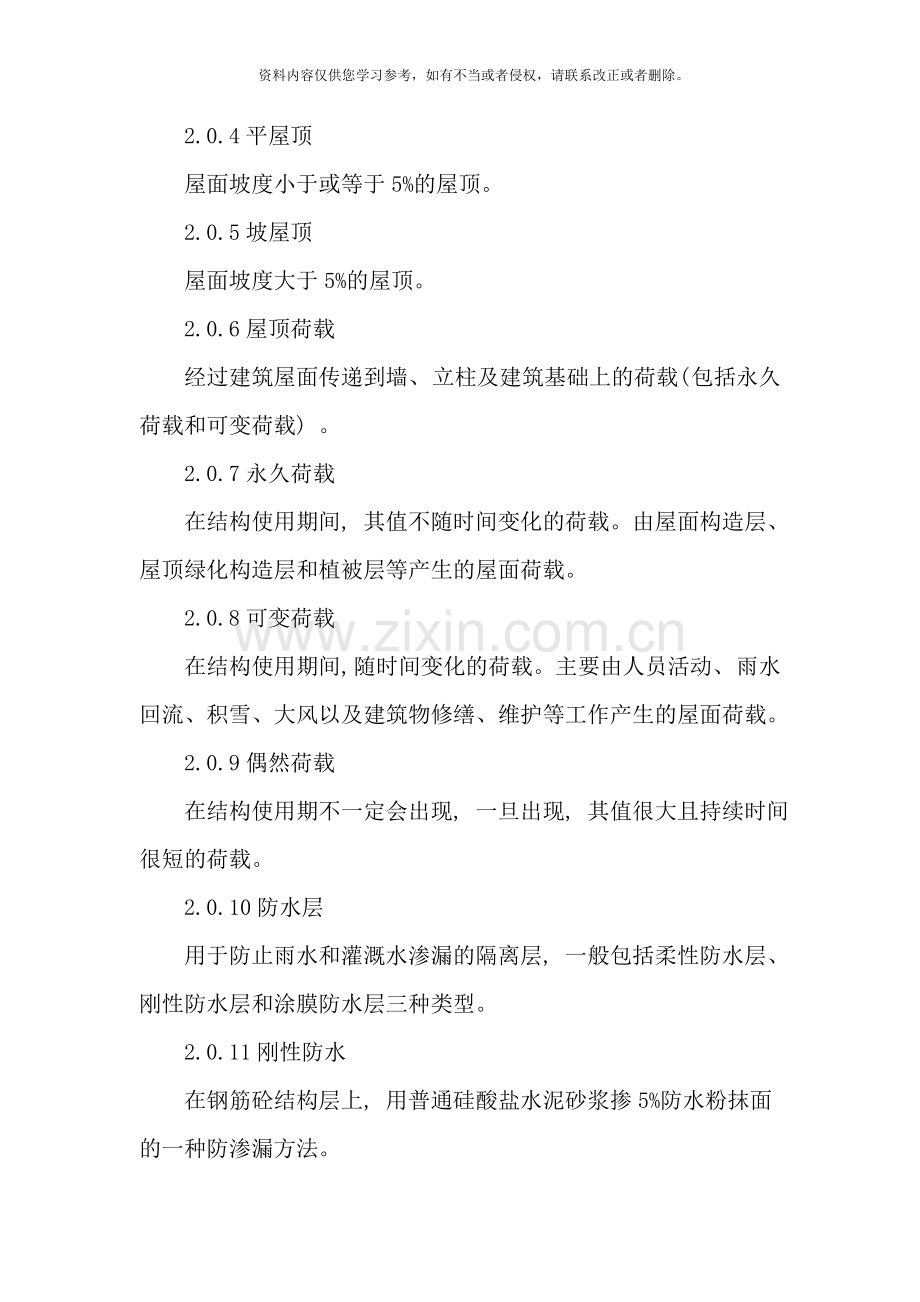

2.0.4平屋顶
屋面坡度小于或等于5%的屋顶。
2.0.5坡屋顶
屋面坡度大于5%的屋顶。
2.0.6屋顶荷载
经过建筑屋面传递到墙、 立柱及建筑基础上的荷载( 包括永久荷载和可变荷载) 。
2.0.7永久荷载
在结构使用期间, 其值不随时间变化的荷载。由屋面构造层、 屋顶绿化构造层和植被层等产生的屋面荷载。
2.0.8可变荷载
在结构使用期间, 随时间变化的荷载。主要由人员活动、 雨水回流、 积雪、 大风以及建筑物修缮、 维护等工作产生的屋面荷载。
2.0.9偶然荷载
在结构使用期不一定会出现, 一旦出现, 其值很大且持续时间很短的荷载。
2.0.10防水层
用于防止雨水和灌溉水渗漏的隔离层, 一般包括柔性防水层、 刚性防水层和涂膜防水层三种类型。
2.0.11刚性防水
在钢筋砼结构层上, 用普通硅酸盐水泥砂浆掺5%防水粉抹面的一种防渗漏方法。
2.0.12柔性防水
用油毡、 PEC高分子防水卷材或橡胶、 塑料粘贴而成的一种防渗漏方法。
2.0.13阻根层
在防水层上, 用合金、 橡胶、 PE( 聚乙烯) 和HDPE( 高密度聚乙烯) 等材料制成的一层阻根结构层。是用于防止植物根系穿透的防水层。
2.0.14排( 蓄) 水层
改进基质的通气状况, 迅速排出多余水分, 有效缓解瞬时排水压力而设置的材料层, 可蓄存少量水分。
2.0.15隔离过滤层
用于阻止基质进入排水层的材料层, 一般采用既能透水又能过滤的聚酯纤维无纺布等材料。
2.0.16基质层
能满足植物生长条件要求, 具有一定的渗透性能、 蓄水能力和空间稳定性的轻质材料层。
3屋顶绿化类型
3.1花园式屋顶绿化
3.1.1新建建筑原则上采用花园式屋顶绿化。在建筑设计时应统筹考虑花园式屋顶绿化对屋面荷载和防水要求。
3.1.2既有建筑在屋面荷载和防水条件许可情况下, 能够考虑进行花园式屋顶绿化。
3.1.3花园式屋顶绿化的屋面均布可变荷载应符合《建筑结构荷载规范( GB50009- ) 的规定, 其中标准值为3.0kN/m2 以上, 小乔木、 花架等较重的物体应设计在建筑承重墙、 柱、 梁的位置。同时, 应充分考虑偶然荷载量, 植物的重量必须考虑植物种植后生长的重量和抗风力的增加值。
3.1.4花园式屋顶绿化应以植物造景为主, 采用乔、 灌、 草结合的复层植物配植方式, 确保产生较好的生态效益和景观效果。
3.2简单式屋顶绿化: 不设置园林小品等设施, 一般不考虑游人进入观赏。
3.2.1建筑受屋面本身荷载或其它因素的限制, 不能进行花园式屋顶绿化时, 可进行简单式屋顶绿化。其建筑屋面均布可变荷载应在2.5KN/m2以上。同时, 应充分考虑偶然荷载量, 植物的重量必须考虑植物种植后生长的重量和抗风力的增加值。
3.2.2主要绿化形式
3.2.2.1覆盖式绿化: 根据建筑荷载较小的特点, 利用耐旱草坪、 地被、 灌木或可匍匐的攀援植物进行屋顶覆盖绿化。
3.2.2.2固定种植池绿化: 根据建筑周边圈梁位置荷载较大的特点, 在屋顶周边女儿墙一侧固定种植池, 利用植物直立、 悬垂或匍匐的特性, 种植低矮灌木或攀援植物。
3.2.2.3可移动容器绿化: 根据屋顶荷载和使用要求, 以容器组合形式在屋顶上布置观赏植物, 可根据季节不同随时变化组合。
3.3地下停车场及架空层顶面绿化: 在地下停车场及架空层顶面之上, 根据荷载能力, 选择乔木、 灌木、 地被植物等材料进行绿化的方式。并设置园路、 座椅、 亭子、 水池、 小桥和假山等园林小品供人们休憩、 游览。是一种接近于自然土壤的绿化形式。
3.3.1地下停车场及架空层顶面绿化的顶面均布可变荷载应为6.0kN/m2以上。同时, 应充分考虑人流集会和行车带来的偶然荷载量, 植物的重量必须考虑植物种植后生长的重量和抗风力的增加值。
3.3.2地下停车场及架空层顶面绿化应以植物造景为主, 采用乔、 灌、 草结合的复层植物配植方式, 确保产生较好的生态效益和景观效果。
3.3.3地下停车场及架空层顶板绿化应充分考虑乔木植物的品种及其生长年限, 填土厚度应满足各种乔木无限期正常生长的需要, 最小需要在1.5米以上, 并与周边自然土地相连接。
4屋顶绿化基本要求
4.1楼层6层以下、 18m高度以下的建筑物屋顶宜采用屋顶绿化。
4.2平屋顶及屋面坡度小于10度的坡屋顶, 宜采用花园式屋顶绿化; 坡度大于10度小于20度的坡屋顶应加设防滑装置, 安全防护栏, 宜采用草坪式屋顶绿化; 当坡度大于20度时宜采用固定种植池绿化。
4.3屋顶绿化应预先全面调查建筑的相关指标和技术资料, 根据屋顶的承重, 准确核算各项施工材料的重量和一次容纳游人的数量。
4.4屋顶绿化须充分考虑绿化的荷载, 在荷载能力允许范围内进行屋顶绿化设计和施工。屋顶绿化荷载包括植物材料、 种植土、 园林小品建筑、 设备和人流量等永久荷载, 以及由雨水、 风、 雪、 树木生长等所产生的可变荷载。
屋顶绿化设计前应由具备资质的单位对荷载屋面进行验算, 荷载的计算必须符合《建筑结构荷载规范》( GB50009- ) 要求规定。
4.4.1植物材料平均荷载和基质厚度参考值应符合表4.3.1的规定; 种植层土壤基质的荷载可根据土壤基质的容重和不同植物类型基质厚度加以计算。屋顶绿化相关材料密度参考表4.3.2的规定。
植物材料平均荷重和种植荷载参考值表4.3.1
植物类型规格( m) 植物平均荷重( kg) 种植荷载( ㎏/m2) 基质厚度( cm)
乔木( 带土球) H=2.0～2.580～120250～300≥90
大灌木H=1.5～2.060～80150～25050～90
小灌木H=1.0～1.530～60100～15030～50
地被植物H=0.2～1.015～3050～10010～30
草坪1m210～1550～100/
注: 选择植物应考虑植物生长产生的可变荷载变化。种植荷载包括种植区构造层自然状
态下的整体荷载。
其它相关材料密度参考值表4.3.2
材料密度( kg/m3)
混凝土2500
水泥砂浆2350
河卵石1700
豆石1800
青石板2500
木质材料1200
钢质材料7800
4.5屋顶绿化施工前必须进行防水检测。现有建筑屋面防水检测合格的, 宜增加铺设具有防水功能的隔根层。防水检测不合格的, 必须拆除重建防水层。屋面防水层完工后, 不得在其上凿孔打洞或重物冲击。花园式屋顶绿化中设置游泳池、 水池的, 宜设双层防水。屋顶绿化的防水层施工及检测验收应符合《种植屋面工程技术规程》( JGJ155- ) 及《屋面工程质量验收规范》( GB50207- ) 要求。
4.6屋顶绿化应设置独立出入口和安全通道, 必要时应设置专门的疏散楼梯。
4.7为防止高空物体坠落和保证游人安全, 应注重植物和设施的固定安全。同时应在屋顶周边设置高度在110cm以上的防护围栏。
4.8为防止高大植物和设施倾倒以及植物枝条折断, 种植和设施位置距屋顶边缘的长度应比植株和设施的高度大100cm以上。
5种植设计与植物选择
5.1种植设计应符合《城市绿地设计规范》(GB50420- )和《公园设计规范》( CJJ48-92) 规定。
5.1.1花园式屋顶绿化: 由小型乔木、 灌木和草坪、 地被植物组成, 以复层结构为主。应选择色彩明快的植物种类, 以丰富的植物色彩渲染建筑环境, 丰富建筑整体景观。根据不同植物规格对基质厚度的要求, 选择种植池或基质栽植。本地常见和引种成功的植物应占绿化植物的80％以上。屋顶绿化植物基质厚度应符合表4.3.1的规定。
5.1.2简单式屋顶绿化: 以低成本、 低养护为原则, 根据建筑自身条件, 选择滞尘和控温能力强的植物, 尽量达到植物种类多样, 色彩层次丰富, 生态效益良好的效果。
5.1.3地下停车场及架空层顶面绿化: 应强调植物生态功能和美化功能, 经过适当的地形改造和土壤厚度处理, 进行多层次的植物配置。
5.2植物选择
5.2.1植物造景: 应遵循多样性原则, 以低矮灌木、 草坪、 地被植物和攀缘植物等为主, 适量种植小乔木, 严格控制大乔木。选择种植大型乔木( 高度不超过5m) 应进行加强荷载设计及支撑系统设计。
5.2.2植物选择: 遵循适生性原则, 选择本地根茎发达、 易移植、 耐修剪、 耐粗放管理、 生长缓慢的常见植物品种和引种成功的植物, 不宜选用根系穿刺性强的植物。屋顶绿化植物种类的选用应符合表5.2.2的规定。
屋顶绿化植物种类表5.2.2
小乔木
侧柏偏阴性, 观树形桂花阳性, 稍耐荫; 观花、 叶、 形
罗汉松阳性, 观树形观赏桃阳性, 极耐旱; 观树形
龙爪槐阳性, 稍耐荫; 观树形紫叶李阳性, 稍耐荫; 观花、 叶
五针松阳性, 稍耐荫; 观树形樱花喜阳; 观花
木芙蓉阳性, 观花海棠阳性, 稍耐荫; 观花、 果
灌木
红继木喜阳, 稍耐荫; 观花碧桃类阳性; 观花
大叶黄杨阳性, 耐荫, 较耐旱; 观叶迎春阳性, 稍耐荫; 观花、 叶、 枝
小叶黄杨阳性, 稍耐荫, 观叶紫薇阳性; 观花、 叶
凤尾兰阳性, 观花、 叶花石榴耐阴; 观花、 果
金叶女贞阳性, 稍耐荫; 观叶果石榴阳性, 耐半荫; 观花、 果、 枝
夹竹桃阳性, 稍耐荫; 观叶紫荆阳性, 耐荫; 观花、 枝
红叶石楠阳性, 观树形; 观叶法国冬青阳性, 耐半荫; 观果、 叶
连翘阳性, 耐半荫; 观花、 叶小叶女贞阳性, 耐半荫; 观形
海桐阳性, 耐寒, 耐旱; 观花月季类阳性; 观花
火棘阳性, 观花、 果金华槐阳性; 观花
十大功劳阳性, 稍耐荫; 观花、 果山茶喜阴; 观果
寿星桃阳性, 稍耐荫; 观花、 叶木槿阳性, 耐半荫; 观花
杜鹃稍耐荫, 观花腊梅阳性, 耐半荫; 观花
棣棠喜半荫, 观花、 叶、 枝
地被植物
草坪类阳性, 抗逆性强, 耐践踏鸢尾类阴性; 观花、 叶
麦冬类阴性; 观叶景天类阳性耐半荫, 耐旱; 观花、 叶
藤本植物
油麻藤阳性, 常绿、 观花金银花阳性, 耐半荫; 观花、 叶; 可匍匐栽植
紫藤阳性, 观花凌霄阳性, 观花
扶芳藤阳性, 耐半荫; 观叶; 可匍匐栽植常春藤阳性, 耐半荫; 观叶; 可匍匐栽植
藤本月季阳性, 观花地枇杷阳性, 耐半荫, 观叶
6园林小品及公用设施设计
6.1为丰富屋顶绿化景观, 适应游玩休闲, 可根据屋顶荷载和使用要求, 适当设置园亭、 花架等园林小品。
6.1.1园林小品设计要与周围环境和建筑物、 屋顶本体风格相协调。应选择质轻、 环保、 安全、 牢固材料, 设置在建筑墙体、 承重梁位置。
6.1.2园林小品建筑的基础不得破坏屋顶防水层。与屋顶楼板的衔接和防水处理。应在建筑结构设计时统一考虑, 或单独做防水处理。
6.2屋顶绿化原则上不提倡设置水池。必须设置时, 应根据屋顶面积和荷载要求, 确定水池大小和水深。
6.3景石应优先选择塑石等人工轻质材料。采用天然石材应准确计算荷重, 并根据建筑层面荷载情况, 布置在楼体承重柱、 梁之上。
6.4园路铺装应简洁大方, 与周围环境相协调, 力求自然朴素的艺术效果。宜选择轻型、 生态、 环保、 防滑材料。
6.5花园式屋顶绿化可根据使用功能和要求, 适当设置夜间照明系统, 应选用具有诱灭虫功能的灯具。简单式屋顶绿化原则上不设置夜间照明系统。照明系统应采取特殊的防水、 防漏电措施。
6.6屋顶绿化应设计合理的排水系统, 排水系统必须与既有屋顶排水系统相匹配, 不得改变既有屋顶排水系统( 天沟) 。排水口应安置过滤装置, 以保证暴雨后1小时内需排雨水排尽。
6.6.1种植池、 花台等必须根据实际情况设置排水孔, 并根据排水口设置排水观察井。
6.6.2屋顶绿化灌溉设计应优先设计自动喷灌、 滴灌装置, 预留人工浇灌接口。
7屋顶绿化施工
7.1屋顶绿化施工操作程序应符合图7.1的规定: ( 以花园式屋顶花园为例)
图7.1屋顶绿化施工操作程序
7.2屋顶绿化种植区构造层
种植区构造层由上至下分别由植被层、 基质层、 隔离过滤层、 排( 蓄) 水层、 隔根层、 分离滑动层等组成。构造层次符合图7.2要求。
7.2.1植被层: 经过移栽、 铺设植生带和播种等形式种植的各种植物, 包括小型乔木、 灌木、 草坪、 地被植物、 攀援植物等。屋顶绿化植物种植方法符合图7.2、 图7.2.1要求。
图7.2屋顶绿化种植区构造层剖面示意图
图7.2.1屋顶绿化植物种植池处理方法示意图
7.2.2基质层应选用具有一定渗透性能、 蓄水能力和空间稳定性的轻质材料层, 以满足植物生长条件。
7.2.2.1基质理化性状符合表7.2.2.1的规定
基质理化性状要求表7.2.2.1
理化性状要求
湿容重450kg/m3～1300kg/m3
非毛管孔隙度>10％
pH值6.0～7.0
含盐量<0.12％
含氮量>1.0g/kg
含磷量>0.6g/kg
含钾量>17g/kg
7.2.2.2屋顶绿化基质荷重应根据湿容重进行核算, 不应超过1300kg/m3。可在建筑荷载和基质荷重允许的范围内, 根据实际酌情配比。常见的基质类型和配制比例参见表7.2.2.2。
常见基质类型和配制比例表7.2.2.2
基质类型主要配比材料配制比例湿容重( kg／m3)
改良土黄土, 蛭石, 沙土7: 2: 1780～1000
田园土, 草炭, 泥炭土3: 4: 3780～950
轻砂壤土, 黄土, 蛭石5: 3: 21100～1300
超轻量基质无机介质------450～650
注: 基质湿容重一般为干容重的1.2倍～1.5倍。
7.2.3隔离过滤层: 一般采用既能透水又能过滤的聚酯纤维无纺布等材料, 用于阻止基质进入排水层。隔离过滤层铺设在基质层下, 搭接缝的有效宽度应达到10～20厘米, 并向建筑侧墙面延伸至基质表层下方5厘米处。
7.2.4排( 蓄) 水层。
7.2.4.1一般包括排( 蓄) 水板、 陶砾( 荷载允许时使用) 和排水管( 屋顶排水坡度较大时使用) 等不同的排( 蓄) 水形式, 用于改进基质的通气状况, 迅速排出多余水分, 有效缓解瞬时压力, 并可蓄存少量水分。
7.2.4.2排( 蓄) 水层铺设在过滤层下。应向建筑侧墙面延伸至基质表层下方5厘米处。铺设方法符合图7.2.4.2的规定。
图7.2.4.2屋顶绿化排( 蓄) 水板铺设方法示意图
7.2.5隔根层: 一般有合金、 橡胶、 PE( 聚乙烯) 和HDPE( 高密度聚乙烯) 等材料类型, 用于防止植物根系穿透防水层。隔根层铺设在排( 蓄) 水层下, 搭接宽度不小于100厘米, 并向建筑侧墙面延伸15～20厘米。
7.2.6分离滑动层: 一般采用玻纤布或无纺布等材料, 用于防止隔根层与防水层材料之间产生粘连现象。柔性防水层表面应设置分离滑动层; 刚性防水层或有刚性保护层的柔性防水层表面, 分离滑动层可省略不铺。分离滑动层铺设在隔根层下。搭接缝的有效宽度应达到10～20厘米, 并向建筑侧墙面延伸 15～20厘米。
7.2.7屋面防水层: 屋顶绿化防水做法应符合《屋面防水施工技术规程》( DBJ01-93- ) 要求, 达到二级建筑防水标准。绿化施工前应进行防水检测并及时补漏, 必要时做二次防水处理。宜优先选择耐植物根系穿刺的防水材料。铺设防水材料应向建筑侧墙面延伸, 应高于基质表面15厘米以上。
