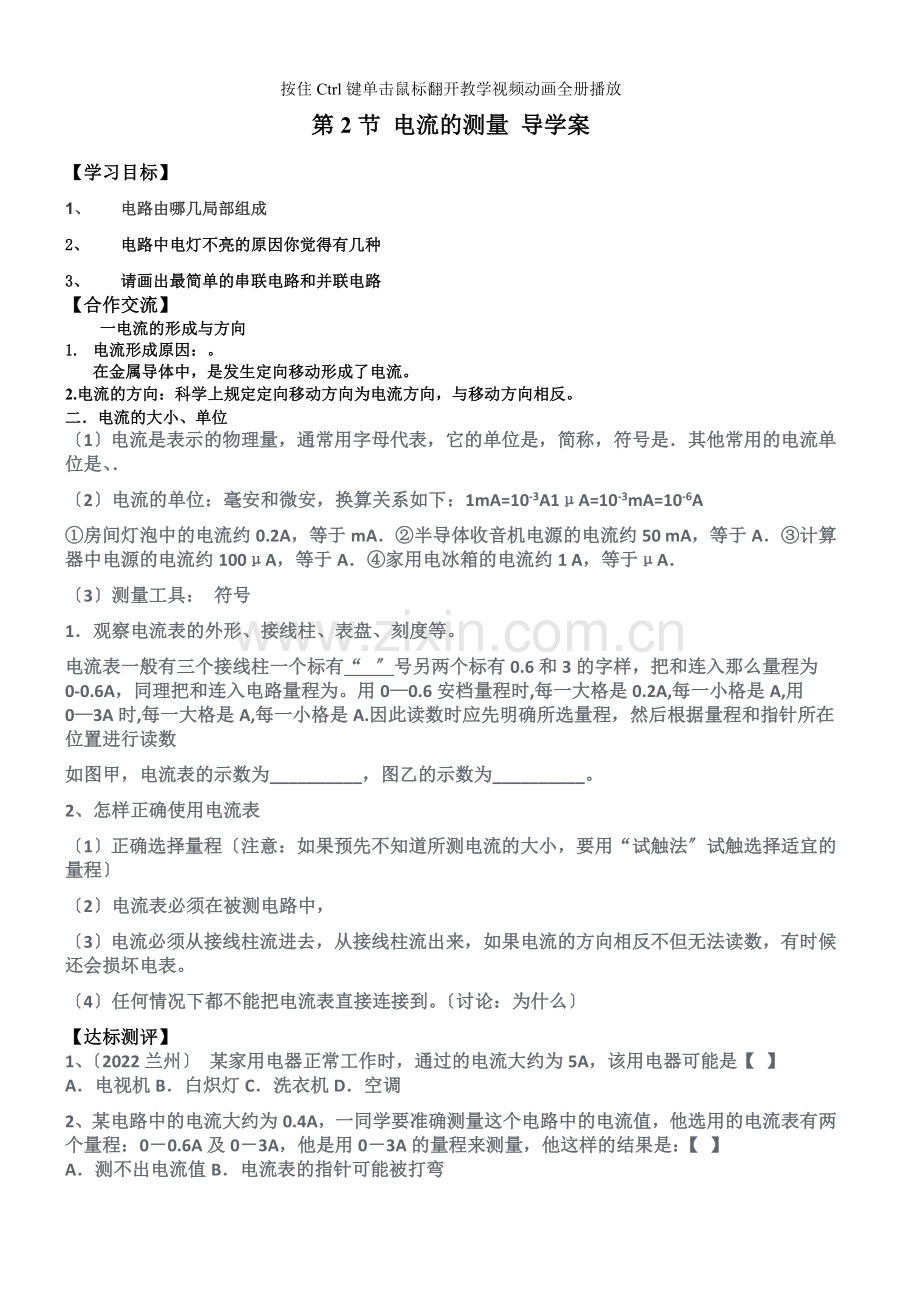

第2节 电流的测量 导学案
【学习目标】
1、 电路由哪几局部组成
2、 电路中电灯不亮的原因你觉得有几种
3、 请画出最简单的串联电路和并联电路
【合作交流】
一电流的形成与方向
1. 电流形成原因：。
在金属导体中，是发生定向移动形成了电流。
2.电流的方向：科学上规定定向移动方向为电流方向，与移动方向相反。
二．电流的大小、单位
〔1〕电流是表示的物理量，通常用字母代表，它的单位是，简称，符号是．其他常用的电流单位是、．
〔2〕电流的单位：毫安和微安，换算关系如下：1mA=10-3A1μA=10-3mA=10-6A
①房间灯泡中的电流约0.2A，等于mA．②半导体收音机电源的电流约50 mA，等于A．③计算器中电源的电流约100μA，等于A．④家用电冰箱的电流约1 A，等于μA．
〔3〕测量工具： 符号
1．观察电流表的外形、接线柱、表盘、刻度等。
电流表一般有三个接线柱一个标有“   〞号另两个标有0.6和3的字样，把和连入那么量程为0-0.6A，同理把和连入电路量程为。用0—0.6安档量程时,每一大格是0.2A,每一小格是A,用0—3A时,每一大格是A,每一小格是A.因此读数时应先明确所选量程，然后根据量程和指针所在位置进行读数
如图甲，电流表的示数为__________，图乙的示数为__________。
2、怎样正确使用电流表
〔1〕正确选择量程〔注意：如果预先不知道所测电流的大小，要用“试触法〞试触选择适宜的量程〕
〔2〕电流表必须在被测电路中，
〔3〕电流必须从接线柱流进去，从接线柱流出来，如果电流的方向相反不但无法读数，有时候还会损坏电表。
〔4〕任何情况下都不能把电流表直接连接到。〔讨论：为什么〕
【达标测评】
1、〔2022兰州〕 某家用电器正常工作时，通过的电流大约为5A，该用电器可能是【 】
A．电视机B．白炽灯C．洗衣机D．空调
2、某电路中的电流大约为0.4A，一同学要准确测量这个电路中的电流值，他选用的电流表有两个量程：0－0.6A及0－3A，他是用0－3A的量程来测量，他这样的结果是：【 】
A．测不出电流值B．电流表的指针可能被打弯
C．电流表可能被烧坏 D．测量的精确程度差一些
3、某同学使用电流表时，本应使用“+〞和“3〞两个接线柱，但误将“+〞和“0.6〞两个接线柱接入电路，而电路仍从“+〞流入，从“0.6〞流出，这样做的结果是：【 】
A．指针不动B．指针摆动的角度小了
C．指针反向摆动 D．指针摆动的角度太大，电流表可能被烧坏
4、〔2022·桂林市〕如图14-3所示，是实验室中常用的一种仪表的示意图。请写出你从图中得到的两条信息：
①＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；
②＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
5 ．某同学用电流表测量电流时，发现电流表指针向没有刻度的一边偏转，这是因为。另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为。
课后反思:
。
