安全保卫系统
方案概述
******酒店办公用综合酒店, 共五层, 是集会议、 酒店, 休闲中心为一体的重要场所, 要求具有高度安全保密及警戒性, 需要重点监控区域较多, 如入口处、 停车场、 主要通道等。设计闭路电视监控系统是整个酒店安全防范系统的基础, 经过现场摄像机, 可对重点区域进行二十四小时监视, 是极为有效的安全防范手段。闭路电视监控系统主要以电视图像为监控手段, 对监控部位进行跟踪观察、 连续录像以达到对重点区域监控和管理的目的。因此监控系统的设计要求不能有丝毫差错。
我公司愿以极大的热情、 凭借雄厚的技术实力、 优质的服务、 丰富的系统集成与软件工程实施经验、 可靠的质量保证, 积极参与此系统建设, 为****国际酒店监控系统的建设奉献我们的智慧。
多年来, 我公司成功的实施了多项大型酒店的工程项目, 在实践中积累了丰富的经验。本着基于高性能、 高可靠性及高可维护性的原则, 经过这个设计方案的实施及双方的真诚合作
系统方案设计
设计依据
GB50198-94《民用闭路监视电视系统工程技术规范》
GA/T75-94《安全防范工程程序与要求》
GA/T74-94《安全防范系统通用图形符号》

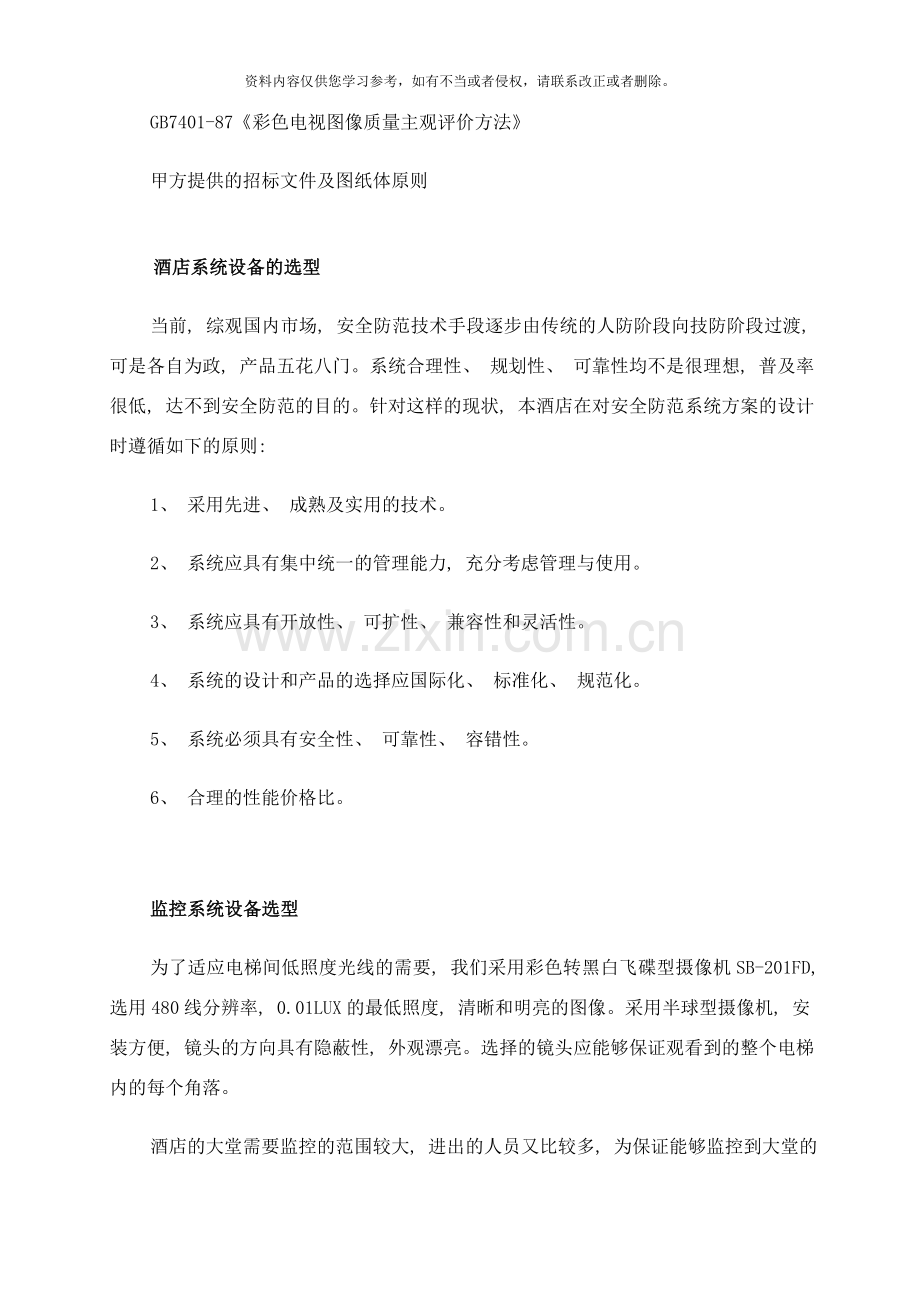

GB7401-87《彩色电视图像质量主观评价方法》
甲方提供的招标文件及图纸体原则
酒店系统设备的选型
当前, 综观国内市场, 安全防范技术手段逐步由传统的人防阶段向技防阶段过渡, 可是各自为政, 产品五花八门。系统合理性、 规划性、 可靠性均不是很理想, 普及率很低, 达不到安全防范的目的。针对这样的现状, 本酒店在对安全防范系统方案的设计时遵循如下的原则:
1、 采用先进、 成熟及实用的技术。
2、 系统应具有集中统一的管理能力, 充分考虑管理与使用。
3、 系统应具有开放性、 可扩性、 兼容性和灵活性。
4、 系统的设计和产品的选择应国际化、 标准化、 规范化。
5、 系统必须具有安全性、 可靠性、 容错性。
6、 合理的性能价格比。

监控系统设备选型
为了适应电梯间低照度光线的需要, 我们采用彩色转黑白飞碟型摄像机SB-201FD, 选用480线分辨率, 0.01LUX的最低照度, 清晰和明亮的图像。采用半球型摄像机, 安装方便, 镜头的方向具有隐蔽性, 外观漂亮。选择的镜头应能够保证观看到的整个电梯内的每个角落。
酒店的大堂需要监控的范围较大, 进出的人员又比较多, 为保证能够监控到大堂的所有角落, 这里设计采用两部彩色一体化快球摄像机( SB-790) 。 该摄像机具有彩色图像分辨率高( 480线) , 10倍光学变焦, 水平旋转速度为240°/秒, 能够灵活迅速的跟踪需要观看的目标, 自动聚焦功能使得不论何时何处都能够得到清晰的图像。
酒店室外四周环境的监控, 充分考虑到能够在白天得到非常艳丽的图像, 夜晚在光线较弱的条件下也能够获得较清晰的图像的要求。在这里彩色摄像机采用松本SONBEN的SB-3040A。该摄像机为夜视红外摄像机。而且有自动增益控制、 自动白平衡、 电子光圈、 伽玛校正、 电源同步和内同步。由于有了彩色转黑白的功能, 极大的解决了彩色摄像机不能做到低照度的缺陷, 使得该摄像机在白天使用时, 色彩鲜艳、 图象漂亮清晰; 晚上在光线较暗只能借助路灯时开启红外灯, 使用它还能够完全分辨图象。摄像机镜头按照实际监控环境选择
各层电梯厅、 一楼的大门监控采用SONBEN( 松本) 的固定半球型彩色高分辨摄像机SB-550D。选择的摄像机应与装修及环境协调、 美观。
地下停车场的光线比较暗, 摄像机选用SONBEN( 松本) 的夜视红外固定自动光圈摄像机SB-3040A, 保证对所有的出入车辆和车场内的所有角落都能够监控到。
报警系统设备选型
由于酒店楼层高, 报警点位多, 因而应采用大型总线制报警主机, 利用总线将防区编址模块与控制/通讯主机连接起来, 而前端报警点则接在防区编址模块上, 这样工程的施工和调试将大为简洁, 也大大节省成本。******公司的报警主机完全能满足这个要求。
10.1.1 前端配置设计
***国际酒店为地25 层, 地下2层设备间和地下停车场, 2部电梯, 是集餐饮、 娱乐、 住宿为一体的综合大楼。为了使得酒店有一个安全、 舒适、 安宁的办公环境, 加强对酒店的有效管理, 对酒店的主要进出入口、 电梯间、 电梯厅、 主要通道、 地下停车场、 酒店的周边等实施监控。
监控内容包括:
大堂全方位监控;
电梯间内监控;
层电梯厅监控;
地下停车场监控;
酒店室外周边监控。
系统功能的要求:
电视墙实时显示摄像机的高清晰图像, 任意切换;
对高速球机进行控制;
对图像进行录像, 并能够得到清晰的回放图像。
酒店的有关授权的部门或领导能够经过以太网络调看任何一个图像。根据我们多年设计、 施工安防系统的经验, 深刻认识到安防系统的设计和布点并不是简单的按几个点搭配一下设备, 而是由物防、 技防和人防有机结合的防御体系, 就技防而言, 它也是有多层次组成的纵深防护体系, 我们不能指望单凭出入口的几个探测器就能够万无一失保证酒店安全, 而是一个由外周界、 出入口、 重要部位三个层次组成的与监控系统联动的综合防护体系。结合白天的管理和监视, 在大厅、 出入口、 楼道、 电梯轿厢内等设监视点、 为酒店的安全管理提供有效的图像信息, 有效地预防并迅速反应突发性事件, 按设定要求录像, 为事件发生提供有效的依据。
根据招标文件的要求现对摄像机前端前端做如下表配置:
序号
位置
数量
名称
说明
备注
1
一楼主入口
1
一体化迷你高速球
吊装

2
一楼副入口
1
一体化迷你高速球
吊装

3
一楼服务大堂
1
一体化迷你高速球
吊装

4
一楼服务总台
2
半球彩色摄像机
吸顶

5
一楼副入口通道
1
半球彩色摄像机
吸顶
报警联动
6
一楼办公区门厅
1
半球彩色摄像机
吸顶
报警联动
7
一楼卸货区平台
1
半球彩色摄像机
吸顶

8
一楼其它入口及走廊
5
半球彩色摄像机
吸顶
报警联动
9
2-4楼主要走廊通道
6
半球彩色摄像机
吸顶
报警联动
10
夹层财务部走廊
2
半球彩色摄像机
吸顶
报警联动
11
夹层办公区走廊
3
半球彩色摄像机
吸顶
紧急按钮
12
2-4层俩侧走廊及公共区
18
半球彩色摄像机
吸顶
报警联动
13
俩侧走廊
34
半球彩色摄像机
吸顶
报警联动
14
俩侧楼梯前室
40
半球彩色摄像机
吸顶
报警联动
15
楼消防梯前室
20
半球彩色摄像机
吸顶
报警联动
16
层俩服务梯前室
20
半球彩色摄像机
吸顶
报警联动
17
楼屋顶花圆
3
半球彩色摄像机
吸顶
报警联动
18
楼消防梯前室
2
半球彩色摄像机
吸顶
报警联动
19
楼消防梯前室
2
半球彩色摄像机
吸顶
报警联动
20
楼消防梯前室
46
半球彩色摄像机
吸顶
报警联动
21
电梯房
1
半球彩色摄像机
吸顶
报警联动
22
电梯桥箱
13
半球彩色摄像机
吸顶
报警联动
23
地下一层主要通道
6
夜视摄像机
吸顶
报警联动
24
地下二层车库
12
彩色摄像机
墙装
报警联动
总计

241

报警联动
根据招标文件的要求现对报警器前端做如下表配置:
序号
位置
数量
名称
说明
备注
1
一楼服务总台
4
手动报警按钮

2
一楼服务总台
4
脚挑开关

3
一楼文物商店
1
手动报警按钮

4
一楼文物商店
1
门磁开关

5
一楼文物商店
1
双鉴探测器

6
一楼文物商店
1
红外探测器

7
一楼旅游品商店
1
手动报警按钮

8
一楼旅游品商店
1
门磁开关

9
一楼旅游品商店
1
双鉴探测器

10
一楼旅游品商店
1
红外探测器

11
一楼精品商店
3
手动报警按钮

12
一楼精品商店
3
门磁开关

13
一楼精品商店
3
双鉴探测器

14
一楼精品商店
3
红外探测器

15
一楼行李房
1
门磁开关

16
一楼行李房
1
吸顶红外探测器
吸顶

17
一楼贵重物品房
1
门磁开关

18
一楼贵重物品房
2
吸顶红外探测器
吸顶

19
一楼消控中心
1
门磁开关

20
一楼消控中心
1
警号
吸顶

21
夹层酒店管理用房9间
9
门磁开关

22
夹层酒店管理用房9间
9
红外探测器

23
夹层库房
1
门磁开关

24
夹层库房
2
吸顶红外探测器
吸顶

25
夹层财务部
1
门磁开关

26
夹层财务部
1
吸顶红外探测器
吸顶

27
夹层财务部
2
彩色摄像机

28
2楼接待服务台
1
手动报警按钮

29
2楼接待服务台
1
脚挑开关

30
3楼接待服收银台
1
手动报警按钮

31
3楼接待服收银台
1
脚挑开关

32
4楼休息间
5
手动报警按钮

33
6楼总经理办公室
4
门磁开关

34
6楼总经理办公室
4
吸顶红外探测器
吸顶

35
6楼总经理办公室
4
手动报警按钮

36
6楼董事长办公室
2
门磁开关

37
6楼董事长办公室
1
吸顶红外探测器

38
6楼董事长办公室
2
手动报警按钮

39
6楼董事长办公室
2
玻璃破碎探测器

40
6楼办公室
8
门磁开关

41
6楼办公室
8
红外探测器

42
21楼客房
3
门磁开关

43
21楼客房
17
手动报警按钮

44
1-25楼消防梯间
25
双鉴探测器

45
两侧楼梯间
46
红外探测器

46
一楼商店通道口
1
警号

47
10-23楼楼层服务台
14
手动报警按钮

48
10-23楼楼层服务台
14
脚挑开关

49
地下一层
20
双鉴探测器

50
五层
25
双鉴探测器

51
7-19层
60
双鉴探测器

52
其它
55
双鉴探测器

总计

384

报警联动
系统共设置***个监视点, 其中**个点为一体化彩色摄像机, 以控制大厅内人员流动情况, 兼顾晚上报警联动。***台电梯轿厢内摄像机, 设置在各个出入口、 走廊处, 既可监视点人员的进出, 又可与报警系统联动。
整个报警系统共设置****探测点, 系统的每个探测器都具有防拆或线路防切断功能, 每个探测器需将信号线经过探测器的防拆接线端子, 利用报警主机的防拆线功能保证探测器的防拆或线路防切断功能。系统防区数比较多, 故系统采用总线制传输。
传输系统设计
监控系统视频线、 控制线、 电源线及报警电源信号线采用钢管、 弱电桥架进入保安监控室。在机房内铺设静电地板, 以地槽的形式进入电视墙和操作台。
视频线采用SYV75-5同轴电缆。其中电梯轿厢内摄像机视频线采用SDFAVP75-5型同轴电缆。水平电源线采用RVV3×1型电缆, 主干电源线采用RVV( 3×1.5) 型电缆。一体化摄像机控制线采用RVVP( 3×0.5) 型电缆。报警探测器前端线RVV( 4×0.5) 电缆, 系统总线采用RVV( 4×1.0) 。
电源接地系统采用一点接地方式, 接地点设在保安监控中心。
当摄像机电源为交流时, 电源线管路单独敷设, 与视频线路不共用管路, 进入弱电井的分线箱。当摄像机电源为DC12V时, 电源线管路与视频线路共用管路, 总电源线由监控中心机房引入弱电井道, 每层弱电间设置分线箱。摄像机电源由监控中心机房的集中供电。电梯轿厢摄像机视频线在制作电梯扁大缆时一起做到扁缆中( 主要是避免线缆外皮擦破, 造成信号中断) 。
报警电源线( 直流12伏) 和信号线采用钢管、 弱电桥架进入保安监控室。报警系统电源采用集中供电方式。

防盗报警系统
前端为各类探测器, 就是对设防区域是否有人活动进行探测。设防区域有各楼层的通道、 主要公共场所、 各种不同的办公室, 在以上区域安装双鉴探测器、 单红外探测器、 吸顶双源红外探测器、 玻璃破碎探测器、 门磁、 按钮, 当有人非法进入设防区域时, 探测器被触发, 报警信号传递给管理中心, 管理中心自动报警提醒管理人员, 管理人员可经过监控电视监控非法入侵人员的活动, 系统自动提示入侵的防区位置, 夜间可同时启动灯光探照, 自动切换发生警情的区段摄像机并进行实时录像, 留下破案线索和依据。
由于酒店楼层高, 报警点位多, 因而应采用大型总线制报警主机, 利用总线将防区编址模块与控制/通讯主机连接起来, 而前端报警点则接在防区编址模块上, 这样工程的施工和调试将大为简洁, 也大大节省成本。******公司的报警主机完全能满足这个要求。
联动系统设计
根据标书要求酒店的安保系统具有很高的自动化程度, 而且具有智能功能, 是智能安保系统, 要求由电视监控系统、 防盗报警、 二个子系统组成, 而个子系统既单独的运行, 又相互联系。基于以上的要求, 本方案采用英国 BAXLL公司PYRMID视频矩阵切换系统, 报警系统采用ADEMCO主机, 它们相互间提供接口模块实现对摄像、 显示及记录与报警。将防盗报警系统、 监控系统、 经过模块联动。当报警时, 与报警联动的监视点视频信号将自动切换到程序设定的监视器上, 并充分利用矩阵切换控制主机的成组切换功能, 将报警联动监视点相关的监视点预先编为一组, 在报警时与联动监视点相关的画面一同显示。
闭路电视监控中心设计
系统设一个总控中心, 总控主要由矩阵切换器、 大屏幕墙、 控制键盘、 多媒体电脑、 画面处理器、 录像机、 网络视频服务器、 控制台等组成。
矩阵分为主矩阵和扩充矩阵, 主矩阵采用日本松本SONBEN产品, 每台有48路输入、 16路输出。这是本系统的心脏, 所有的其它设备都要与矩阵相连, 它经过键盘或计算机内的多媒体软件接收您的控制操作, 然后控制其它设备来实现它, 如: 云台的转动, 镜头的变倍、 聚焦、 光圈控制。它还能够将您所选定的摄像机画面调到您想要的监视器上显示, 还能够使这些不同摄像机的画面按顺序切换显示, 每路摄像机显示一定的时间, 这时间是能够调整的, 此种功能叫做切换, 它极大的简化了您的操作。本系统主机1个键盘和32台监视器组成的电视墙, 最多可接256路摄像机输入, 完全能够满足您的要求, 并能保证今后系统的扩展性。
电视墙由 20”纯平专业监视器组成, 所有摄像机的画面都能够在电视墙上显示出来, 每台监视器都能够任意显示任何一个摄像机的图像。同时每台监视器能够对所有的监视的画面自动成组切换。
一个监控系统除了实时的观看画面, 及时的掌握各个监控点的情况, 录像也是非常的重要的, 它能够每时每刻的将监控的图像和声音记录下来。为了能够对重要的监控点进行全天24小时的录像, 这里采用了多画录像方式。这种方式实用、 操作简单。录像机采用长延时录像机。多画面处理器能够实现单画面、 多画面显示系统还具备视频移动报警功能, 对地下停车场、 各层电梯厅等人不常进入又重要的部位, 能够采用视频布防模式, 有人闯入镜头立即开始报警, 而且联动录像机才开始录像, 能够节约硬盘录像的磁盘空间。
SONBEN SB-370B彩色高分辨率数码摄像机
产地: 中国
性能及特点:
l 彩色480线水平分辩率
l 数字处理
l 0.1lux / 0.01lux 彩色和黑白最低分辩率
l 可调节快门速度
l 可设置背景光补偿( BLC功能)
l 自动/手动白平衡调节
l 电子光圈调节
l 峰值白反转功能
l 可调区域背景光补偿
SB-370B摄像机具有极高的清晰\低的照度, 极高的色彩还原性。极高的清晰度, 能清晰地观测被监测物体的细节; 极低的照度则不论在白天还是黑夜都能清晰地观察被监视物的细节; 极高的色彩还原性能够分辩被监视物体的真实颜色, 更好地记录现场的情况。
高速智能快球型摄像机SB-790
产地: SONBEN
性能及特点:
统可靠, 具有外形美观、 轻巧灵便、 操作简单等优点。
常见于无人值守场所: 医院, 交通, 通信机房, 油田, 变电站等等

名 称 : 迷你无限位高速球
型 号 : SB-790
图像传感器 :1/4 SONY'CCD, 480 线
最低照度 :0.1Lux or 0.001Lux
增益控制:自动
白平衡 :自动
镜头参数: 10倍光学变焦 聚焦自动 (可选定焦) 4.6MM~46MM
红外 :选配
联动报警: 4路报警输入, 2路报警输出
移动侦测 :支持
巡航路线 : 6
预置位 :8
速度匹配 :支持
边界扫描 :0 ~360 °
水平转速 :0 ~100 °/s
垂直转速 : 0 ~100 °/s
水平视角 : 360 °
垂直视角 :180 °
工作环境 :温度: -10℃~55℃; 湿度: 20%~80%RHG
工作电压 :DC12V 1.2A
重 量 :540g
尺 寸 : 145 mm*124 mm*120 mm
安装方式 :壁装/吊装
注明:如果不带网络功能能够遥控
SB-550D大镜头彩色半球摄像机
产地: SONBEN
采用最新数字信号处理技术的高质量、 大镜头半球型摄像机
信号系统
PAL
摄像传感器
1/3”SONY CCD
像素
480TVL
传感器摄像面积
4.8(h)*3.6(v) mm
同步方式
内同步
扫描系统
2: 1隔行扫描, 625线
扫描频率
(H)15.625KHZ (V)50HZ
视频输出
1V( P-P) 75欧
信噪比
> 45 db (AGC OFF)
伽玛校正
0.45
水平分辨率
480线
最小照度
1Lux ( F2.0)
白平衡
自动
BLC 背景光补偿
开/关
AES 电子快门
电子式
AGC 自动增益控制
开/关
镜头
1/3”( 按照环境可选)
工作电源
DC 10~15V
工作电流
最大180 mA
工作温度
-10~+50度
10.1.2 MP20C 20寸纯平彩色监视器
产地: MYWAY
性能特点:
采用防干扰金属外壳
自动转换PAL/NTSC标准制式
复合视频信号: 2路输入、 2路输出, 带高低端电阻转换
S-VHS视频信号: 1路输入、 1路输出, 带高低端电阻转换
音频信号: 2路输入、 2路输出
内置扬声器, 最大不失真功率1W
I2C总线最新控制电路, 整机可靠性高, 扩展性好
带黑电平延伸电路和图像清晰度提升电路, 提高图像对比度和清晰度
在NTSC制式下, 具有肤色校正功能
中英文屏幕显示
显示管: 20″纯平彩色显示管
分辨率: 600线( Y/C)
制式: 自动转换PAL/NTSC标准制式
扫描频率: HORIZONTAL: 15.75KHZ(NTSC), 15.625KHZ(PAL)
VERTICAL:60HZ(NTSC)50HZ(PAL)
电源: AC100-250V 50HZ/60HZ
功耗: 最大70W
色温: 91000K
视频输入/输出: CVBS输入 BNCX2( 1VP-P 75欧姆) 带高/低阻抗转换
CVBS输出 BNCX2( 1VP-P 75欧姆)
S-VHS输入: 四芯微型-DIN插座( S-VHS) , 输入输出环通
Y: 1VP-P 75欧姆 带高/低阻抗转换
C( PAL) : 0.3VP-P 75欧姆 带高/低阻抗转换
C( NTSC) : 0.288VP-P 75欧姆 带高/低阻抗转换
音频输入/输出
音频输入 莲花插 (RCA端子X2,390mVrms、 高阻)
音频输出 莲花插 (RCA端子X2, 环通输入)
音频系统: 内置8Ω/3W扬声器,最大不失真功率1W
环境要求: 工作:温度0至+40℃、 相对湿度40-90%
存储:-25至+55℃、 相对湿度20-90%
外形尺寸: 深500X宽490X高460mm
10.1.3 SB-B-48-16视频矩阵
产地: 日本SONBEN
性能及特点:
系统是一个高度灵活的视频管理系统。具有安装、 CCTV网络的维护和扩展简单的特点, 并可提供您所希望的系统功能。最大有144个视频输入、 32个监视器输出。可经过一个或一组键盘, 对画面处理器、 VCR和矩阵进行控制。
系统可实现控制级别的分配, 这将经过键盘或PC为基础的接口完成, 系统每一用户可分配优先级别, 使得在多个用户希望自己控制关键资源的情况下, 有效的对系统进行管理。同时, 还可定义控制授权的限定。
系统特性
l 模块化的微处理器和紧凑的矩阵结构;
l 双绞线数据网络-布线简单, 成本降低;
l 容量: 48路视频输入, 16路视频输出, 增加扩充矩阵可扩充到112路输入;
l 提供定速和变速云台和球形摄像机控制;
l 安装可选择多网络介质: RS485、 RS422、 FTT10或直接与光纤连接, 可任意组合;
l 用星型驱动器和扩展器, 实现独特灵活的网络扩展功能;
l 对摄像机特性进行控制: 控制变速云台, 任意和自定顺序切换, 128个预制点
l 使用直流备用电源;
l 系统模块板均有LED自检测显示;
l 屏幕字幕包括视频输入编号、 视频输入标题或预置场景、 监视器状态、 时间和日期以及报警标题;
l 内置视频丢失检测功能;
l 监视器单独巡视/序列;
l 内置测试彩色条;
l 系统划可分输入、 输出和键盘之间的通道;
l 系统的优先等级和用户口令。
矩阵特性
48路视频输入, 16路视频输出, 增加扩充矩阵可扩充到112路输入;
ECHELON基础上的技术, 可提供简单接口与工控机兼容;
所有接收器上, 具屏幕字符显示;
8*RS232接口, 可对VCR和画面处理器进行控制;
打印记录接口, 用于报警和用户进入事件的输出;
扩展矩阵, 系统可扩展到144路输入和32路输出;
大系统时, 可使用多个矩阵。
安装工具
系统可在PC上编程, 并可遥控下述参数: 摄像机ID, 摄像机名称, 系统设备包括报警设备的配置。
键盘特性
摄像机和监视器的选择
控制固定和可变速云台
遥杆键盘使操作更快捷, 变倍更精确
控制摄像机焦距/光圈, 控制雨刷
系统配置
VCR和画面处理器控制
LCD显示, 便于与操作者使用
VISTA-120大型报警/通信主机
产地: 美国ADEMCO
型号: VISTA-120
性能及特点:
多达128个防区, 9个基础接线防区
32个可编程继电器在, 用户可在键盘上控制所有继电器
共有150个使用者密码, 划分为7个使用者级别
机主键盘可作为第9个子系统, 能实时浏览其它子系统的状态
可将多至3个子系统编程设置为一个公用区域
遥控编程速度提高了四倍
自动监测总线回路是否过载
可将6139可编程键盘的A、 B、 C、 D按键设置成宏指令按键, 每个宏指令可包含多至32个键盘命令
任一个子系统发出的警报都会同时显示在其它子系统的键盘上
可利用声音( AAV) 、 图像( VAV) 鉴别功能, 以判定警报是否确实
10.1.4 八防区编址模块
产地: 美国ADEMCO
型号: 4208U
自学模式编程
8防区扩展
10.1.5 OCTOPUS EP 吸顶四元红外探测器
产地: 英国
性能特点:
全方位吸顶式探测器
互锁四元热释电传感器
自动温度补偿
选用最佳覆盖效果的三维透镜
模拟脉冲计数1、 2、 3可选择
IFT技术自动调节报警触发界值
电压使用范围大: 9-16V( 一般供电为12V)
吸顶安装、 小巧精美
BREAK GLASS 玻璃破碎感应器
产地: 英国
性能特点:
双重声学的玻璃破碎感应器
微电子技术
高频( 声频) 和低频( 振动) 探测技术
保护范围为16m( 直径8m) 、 360º
安装测试模式( 与玻璃破碎测试器连用)
锁定模式
三种颜色指示灯显示: 变形-绿色、 破碎-橙色、 报警-红色
DT-700双鉴探测器。
是结合C&K优良品质传统与高科技性能的防盗探测器。它采用被动红外加微波移动探测, 加上内置之微处理器, 综合使用多种抗干扰及先进的报警确认分析技术, 有效地避免误报的产生, 同时降低了普通双技术探测器漏报的可能性。其性能指标如下:
采用微波技术, 比常规探头灵敏度大大提高,且穿透墙壁误报的可能降低了数倍。
微处理控制提供人性化智能报警分析功能。微处理器不但仅分析从两种探测技术探测来的信号波形, 还对两种信号之间的时间关系进行分析, 以消除低频干扰引起的误报。
采用软件对信号进行分析环境自学习功能, 对大多数干扰信号均可作出正确判断避免误报的产生。
外壳和天花板防拆开关保护。
微波频率: 中心频率为10.525GHz , 根据情况可调
探测范围: 直径15米区域, 安装高度界于2.4--4.5米
报警继电器: 励磁C型, 125 mA(最大), 30VDC( 最大)
抗辐射干扰: 10MHz—1000MHz , 30V/M
监控与报警设备清单
序号
名称
型号规格
品牌
数量
产地
闭路电视监控
1
一、 前端部分

2
彩色摄像机
SB-370B
SONBEN
12
日本
3
一体化高速球
SB-640
SONBEN
3
日本
4
云台支架
WS2750
亚安
3
国产
5
彩色半球摄像机
SB-560D
SONBEN
226
日本
6
自动光圈镜头
3.5-8MM镜头
Computar
22
日本
7
室内铝合金防护罩( 带支架)
Y4609
亚安
12
国产
8

9
二、 控制中心、 显示与记录部分

10
主矩阵
SB-B-48-16
SONBEN
2
日本
11
扩充矩阵
SB-32B
SONBEN
5
日本
12
控制键盘
SB-2V
SONBEN
1
日本
13
码转换器

3
英国
14
报警联动输入模块
PY-AIW
BAXALL
2
英国
15
报警联动输出模块
PY-AOW
BAXALL
2
英国
16
画面分割器
ZMX/CD16
BAXALL
15
英国
17
长延时录象机
TL350
松下
15
日本
18
21”彩色监视器
DSR-CM21
迪信
15
美国
19
14”彩色监视器
DSR-CM14
迪信
20
美国
20
电源
　DC12V

80　
国产
21
四、 配套设备

22
操作台
定制( 长3米)
国产
1
国产
23
电视墙
定制( 10个立柜)
国产
1
国产
24
配件( Q9头、 连接线等)

国产
若干
国产
25
视频线
SYV75-5( 千米)
国产
24
国产
26
水平电源线
RVV( 3×1) ( 千米)
国产
2.6
国产
27
主干电源线
RVV( 3×1.5) ( 千米)
国产
2
国产
28
云台信号线
RVVP( 3×0.5) ( 千米)
国产
12
国产
报警系统
1
报警主机
VISTA120
ADEMCO
3
美国
2
液晶键盘
6139
ADEMCO
1
美国
3
中文键盘
6128
ADEMCO
3
美国
4
8路输入模块
4208U
ADEMCO
45
美国
5
玻璃破碎探测器
FG1500
CK
4
日本
6
紧急按钮
PB-2
CK
52
美国
7
脚挑开关

20
国产
8
门磁

37
国产
9
双鉴探测器
DT700
CK
44
国产
10
被动红外探测器
MC760
CK
68
国产
11
吸顶被动红外探测器
OCTOPUS EP
PYRONIX
11
英国
12
信号输出模块
4204
ADEMCO
4
美国
13
警号
ES-626

1
国产
14
报警探测器前端线
RVV( 4×0.5) ( 千米)
国产
10　
国产
15
报警系统总线
RVV( 2×1.0) ( 千米)
国产
1.5　
国产
16
报警电源线
RVV( 2×1.5) ( 千米)
国产
1
国产
17
12伏直流电源

国产
15　
国产
18
配件

国产
若干
国产
19
接线箱
400*200*200

25只
国产

建议: 标书中的报警、 监控点位设计余量较大, 我公司建议在今后的深化设计中与用户进一步沟通后做适当的调整以达到最佳的性价比。
