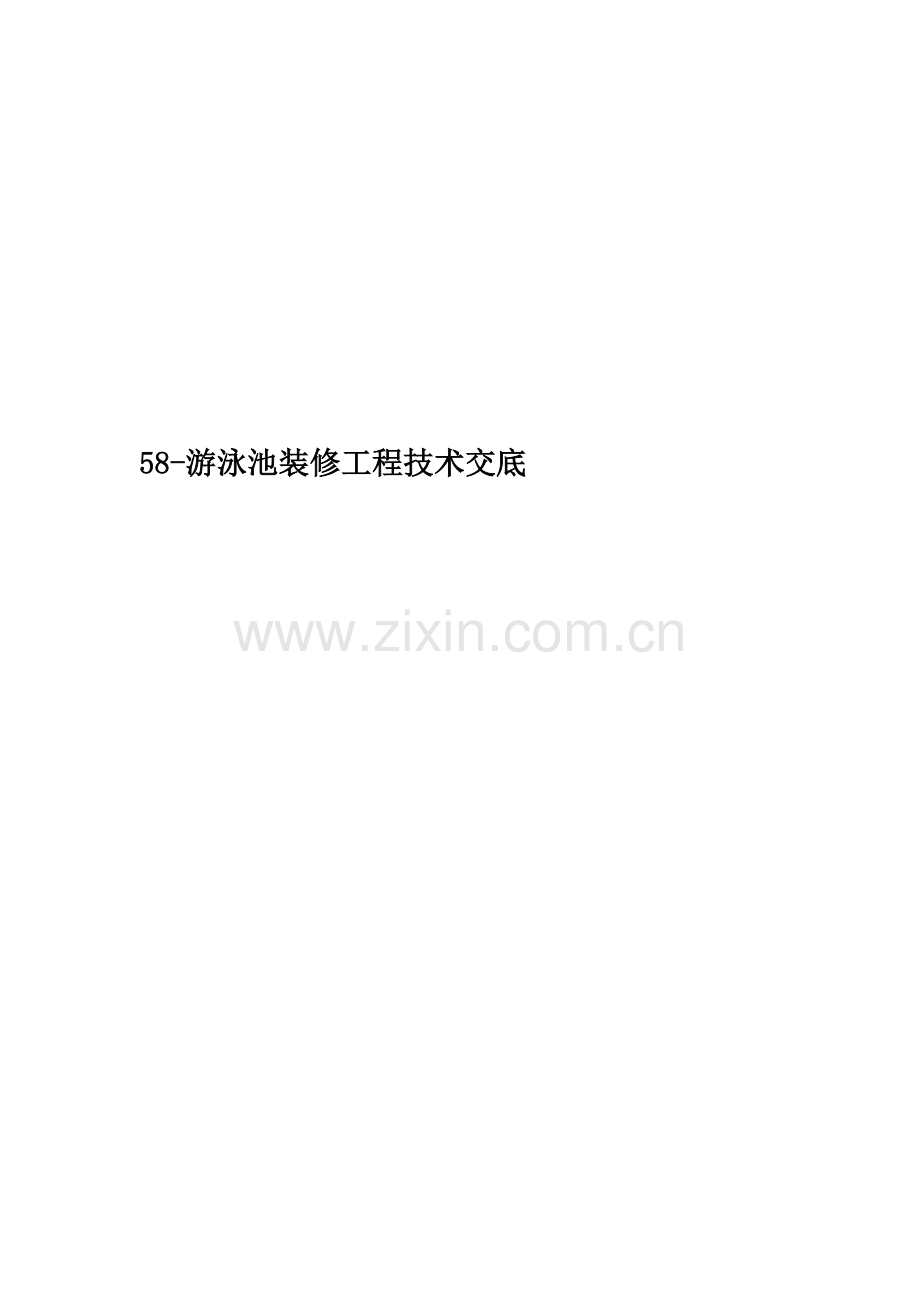

58-游泳池装修工程技术交底

技术交底记录
表C2-1
编号

工程名称
昆泰酒店
交底日期

施工单位
中建一局集团第三建筑有限公司
分项工程名称
游泳池装修工程
交底提要
游泳池马赛克和地砖施工技术交底
交底内容：
交底内容：
1 工程概况
1.1整体工程概况
序号
项目
内 容
1
建筑
面积（m2）
总建筑面积
43619.15
地下面积
4472.78
地上面积
39146.37
标准层面积

2
层数
地下
2层
地上
25层
3
层高
（m）
1#
2#
B1
4.5
B2
4.5
地上1-3层
4.5
4-25层
2.8
4
结构
形式
基础形式
1#、2#为箱型基础；
结构形式
1#、2#为全现浇剪力墙；
6
结构断面尺寸（mm）
基础底板厚度
1#为900；2#为950/1150；裙房为400
外墙厚度
地 下
350、300
地 上
300、250
内墙厚度
地 下
300、250
地 上
300、250
楼板厚度
300、180
7
楼梯结构形式
板式楼梯，梯段板厚度:120、140、150、160mm等
8
坡道结构形式
板 式，厚度：300mm

1.2模板分项概况：
1.2.1各部位模板配置形式及数量：
审核人

交底人

接受交底人

一、材料要求
1、水泥：32.5级以上普通硅酸盐水泥或矿渣硅酸盐水泥；
2、砂：粗砂或中砂，含泥量不大于3％，过8mm孔径的筛子；
3、马赛克胶粉
4、面砖及马赛克：进场验收合格后，在施工前应进行挑选，将有质量缺陷的先剔除，选砖用木条钉方框模子，拆包后块块进行套选，长、宽、厚不得超过±1mm，平整度用直尺检查。
二、主要机具
小水桶、半裁桶、笤帚、方尺、平锹、铁抹子、大杠、筛子、窄手推车、钢丝刷、喷壶、橡皮锤、小线、云石机、水平尺等。
三、作业条件：
1、办理好结构验收，水电、设备安装等必须提前完成，准备施工的电源。
2、装修施工前须对泳池蓄水48 小时试验，灌水后池壁外表面不得出现阴湿，每昼夜水量损耗小于每方2 升，以检验混凝土的抗渗效果，确不渗漏，才进行装修施工，否则需采取灌浆等措施，直至不渗水为止，再进入装修。
3、墙上四周弹好+50cm水平线；
4、地面防水层已经做完，室内墙面湿作业已经做完；
5、穿楼地面的管洞已经堵严塞实；
6、板块应预先用水浸湿，并码放好，铺时达到表面无明水。
四、操作工艺
1、马赛克施工工艺流程：
1.2马赛克施工工艺及质量标准
1.2.1弹线定位：确定地面标高和平面位置线；或在墙面上弹好水平控制线，做好底托平直。
1.2.2搅拌混合
对于新批的水泥砂浆基面，先将清水倒入容器，然后将胶粘粉倒入容器，水粉比例约为1：4，以搅拌为合适稠度为止。
1.2.3刮浆铺贴
用齿形刮刀将胶浆涂刮到工作面上，使之均匀分布，每次刮涂约1㎡，可通过控制齿型刮刀的倾斜角度来调整胶浆的厚度，一般为45°倾斜。
铺贴的顺序按照由下到上（墙面顺序），从里到外或中间向四周（地面顺序）进行，见下图，将马赛克揉压于工作面上即可；（对于标准游泳池，一般要准确测量两个侧面的距离，贴料饼保证距离的标准。）
使用十字胶粒保证间缝垂直、平整、接缝大小均一；
施工过程应经常用水平尺或靠尺检查平整度，并作调整。

池壁马赛克铺贴顺序

池底马赛克铺贴顺序

2、大理石防滑玻化砖施工工艺及质量标准
施工工艺流程：基层处理→找标高、弹线→抹找平层砂浆→弹铺砖控制线→铺砖→养护
2.1基层处理：将混凝土基层上的杂物清理掉，并用錾子剔掉砂浆落地灰，用钢丝刷刷净浮浆层。如基层有油污时，应用10%火碱水刷净，并用清水及时将其上的碱液冲净。
2.2找标高、弹线：根据墙上的+50cm水平标高线，往下量测出面层标高，并弹在墙上。
2.3抹找平层砂浆：
2.3.1洒水湿润：在清理好的基层上，用喷壶将地面基层均匀洒水一遍。
2.3.2抹灰饼和标筋：从已弹好的面层水平线下量至找平层上皮的标高（面层标高减去砖厚及粘结层的厚度），抹灰饼间距1.5m，灰饼上平就是水泥砂浆找平层的标高，然后从房间一侧开始抹标筋（又叫冲筋）。有地漏的房间，应由四周向地漏方向放射形抹标筋，并找好坡度。抹灰饼和标筋应使用干硬性砂浆，厚度不宜小于2cm。
2.3.3装档（即在标筋间装铺水泥砂浆）：清净抹标筋的剩余浆渣，涂刷一遍水泥浆（水灰比为0.4～0.5）粘结层，要随涂刷随铺砂浆。然后根据标筋的标高，用小平锹或木抹子将已拌合的水泥砂浆（配合比为1﹕3～1﹕4）铺装在标筋之间，用木抹子摊平、拍实，小木杠刮平，再用木抹子搓平，使其铺设的砂浆与标筋找平，并用大木杠横竖检查其平整度，同时检查其标高和泛水坡度是否正确，24h后浇水养护。
2.4弹铺砖控制线：当找平层砂浆抗压强度达到1.2MPa时，开始上人弹砖的控制线。预先根据设计要求和砖板块规格尺寸，确定板块铺砌的缝隙宽度，，紧密铺贴缝隙宽度不宜大于1mm。
在房间从纵、横两个方向排尺寸，当尺寸不足整砖倍数时，将非整砖用于边角处； 控制线及排砖图见附图一。
2.5排砖及铺砖顺序见附图一。
2.5.1铺砌前将砖板块放入半截水桶中浸水湿润，晾干后表面无明水时，方可使用。
2.5.2找平层上洒水湿润，均匀涂刷素水泥浆（水灰比为0.4～0.5），涂刷面积不要过大，铺多少刷多少。
2.5.3结合层的厚度：水泥砂浆铺设厚度为10～15mm。
2.5.4水泥砂浆拌合：水泥砂浆结合层配合比为1﹕3（水泥﹕砂）干硬性砂浆。亦应随拌随用，初凝前用完，防止影响粘结质量。
2.5.5铺砌时，砖的背面朝上抹粘结砂浆，铺砌水泥浆找平层上，砖上楞略高出水平标高线，找正、找直、找方后，砖上面垫木板，用橡皮锤拍实，顺序从内退着往外铺砌，做到面砖砂浆饱满、相接紧密、坚实，与地漏相接处，用砂轮锯将砖加工成与地漏相吻合。
2.5.6拨缝、修整：铺完2至3行，应随时拉线检查缝格的平直度，如超出规定应立即修整，将缝拨直，并用橡皮锤拍实。此项工作应在结合层凝结之前完成。
2.6勾缝擦缝：面层铺贴应在24h内进行擦缝、勾缝工作，并应采秀同品种、同标号、同颜色的水泥。
2.6.1勾缝：用1﹕1水泥细砂浆勾缝，缝内深度宜为砖厚的1/3，要求缝内砂浆密实、平整、光滑。随勾随将剩余水泥砂浆清走、擦净。
2.6.2擦缝：如设计要求不留缝隙或缝隙很小时，由要求接缝平直，在铺实修整好的砖面层上用浆壶往缝内浇水泥浆，然后用干水泥撒在缝上，再用棉纱团擦揉，将缝隙擦满。最后将面层上的水泥浆擦干净。
2.7养护：铺完砖24h后，洒水养护，时间不应少于7d。
五、质量要求及检查方法
1.马赛克墙面砖偏差和检验方法
1.1马赛克墙面砖粘贴的允许偏差和检验方法应符合下表的规定。
马赛克墙面砖粘贴的允许偏差和检验方法
项
次
项 目
允许偏差（MM）
检验方法
内墙面砖

1
立面垂直度
2
用2m垂直检测尺检查
2
表面平整度
3
用2m靠尺和塞尺检查
3
阴阳角方正
3
用直角检测尺检查
4
接缝直线度
2
拉5m线，不足5m拉通线，用钢直尺检查
5
接缝高低差
0.5
用钢直尺和塞尺检查
6
接缝宽度
1
用钢直尺检查
1.2马赛克墙面砖工程验收时应检查下列文件和记录
1.2.1马赛克墙面砖工程的施工图、设计说明及其它设计文件
1.2.2材料的产品合格证书、性能检测报告、进场验收记录和复验报告
1.2.5隐蔽工程验收记录
1.2.6施工记录
1.3本工程马赛克墙面砖工程应对下列材料及其性能指标进行复验：
粘贴用水泥的凝结时间、安定性和抗压强度
1.4本马赛克游泳池工程应对下列隐蔽工程项目进行验收：
1.4.1连接节点
1.4.2防水层
1.5饰面砖粘贴工程主控项目
1.5.1饰面砖的品种、规格、图案、颜色和性能应符合设计要求。
1.5.2饰面砖粘贴工程的找平、防水、粘结和勾缝材料及施工方法应符合设计要求及国家现行产品标准和工程技术标准的规定。
1.5.3饰面砖粘贴必须牢固。
1.5.4满粘法施工的饰面砖工程应无空鼓、裂缝
2. 块砖面层的允许偏差和检验方法
2.1块砖面层的允许偏差应符合下表的规定。
块砖面层的允许偏差和检验方法（mm）
项次
项目
允许偏差
检验方法
地砖面层
1
表面平整度
2.0
用2m靠尺和楔行塞尺检查
2
缝格平直
3.0
拉5毫米线和用塞尺检查
3
接缝高低差
0.5
用钢尺和楔行塞尺检查
4
踢脚线上口平直
3.0
用5m线和用钢尺检查
5
板块间隙宽度
2.0
用钢尺检查
2.2检验方法
2.2.1建筑地面下的沟槽、暗管等工程完工后，经检验合格并做隐蔽记录，方可进行建筑地面工程的施工。
2.2.2建筑地面工程基层和面层的铺设，均应待其下一层检验合格后方可施工上一层。各层铺设前与设备管道安装工程之间，应进行交接检。
2.2.3地面砖工程验收时应检查下列文件和记录
2.2.3.1马赛克墙面砖工程的施工图、设计说明及其它设计文件
2.2.3.2材料的产品合格证书、性能检测报告、进场验收记录和复验报告
2.2.3.3隐蔽工程验收记录
2.2.3.4施工记录
2.2.4本工程地面砖工程应对下列材料及其性能指标进行复验：
粘贴用水泥的凝结时间、安定性和抗压强度
2.2.5本墙面砖工程应对下列隐蔽工程项目进行验收：
2.2.5.1连接节点
2.2.5.2防水层
六、安全注意事项
进入施工现场必须戴好安全帽，系好风紧扣。在高空作业时，脚手架搭设应符合，施工人员必须戴好安全带。
各施工班组每天进行工作面的自我检查，工完场清，材料堆放不得影响工地道路畅通。
电气装置应符合施工用电安全管理规定。
小型电动工具，必须安装“漏电保护”装置，使用时应经试运转合格后方可操作。
施工时必须按施工现场安全技术交底施工。
七、成品保护
1、在铺贴板块操作过程中，对已安装好的门框、管道都要加以保护，如门框钉装保护铁皮，运灰车采用窄车等。
2、切割地砖时，不得在刚铺贴好的砖面层上操作。
3、刚铺贴砂浆抗压强度达1.2MPa时，方可上人进行操作，但必须注意油漆、砂浆不得存放在板块上，铁管等硬器不得碰坏砖面层。喷浆时要对面层进行覆盖保护。
八、应注意的质量问题
1、板块空鼓：基层清理不净、撒水湿润不均、砖未浸水、水泥浆结合层刷的面积过大、风干后起隔离作用、上人过早影响粘结层强度等因素都是导致空鼓的原因。
2、踢脚板空鼓原因，除与地面相同外，还因为踢脚板背面粘结砂浆挤不到边角，造成边角空鼓。
3、踢脚板出墙厚度不一致：由于墙体抹灰垂直度、平整度超出允许偏差，踢脚板镶贴时按水平线控制，所以出墙厚度不一致。因此在镶贴前，先检查墙面平整度，进行处理后再进行镶贴。
4、板块表面不洁净：主要是做完面层之后，成品保护不够，油漆桶放在地砖上、在地砖上拌合砂浆、刷浆时不覆盖等，都造成层面被污染。
5、有地漏的房间倒坡：做找平层砂浆时，没有按设计要求的泛水坡度进行弹线找坡。因此必须在找标高，弹线时找好坡度，抹灰饼和标筋时，抹出泛水。
6、地面铺贴不平，出现高低差：对地砖未进行预先选挑，砖的薄厚不一致造成高低差，或铺贴时未严格按水平标高线进行控制。
7、地面标高错误：多出现在厕浴间。原因是防水层过厚或结合层过厚。
8、厕浴间泛水过小或局部倒坡：地漏安装过高或+50cm线不准。
审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底不填写。
