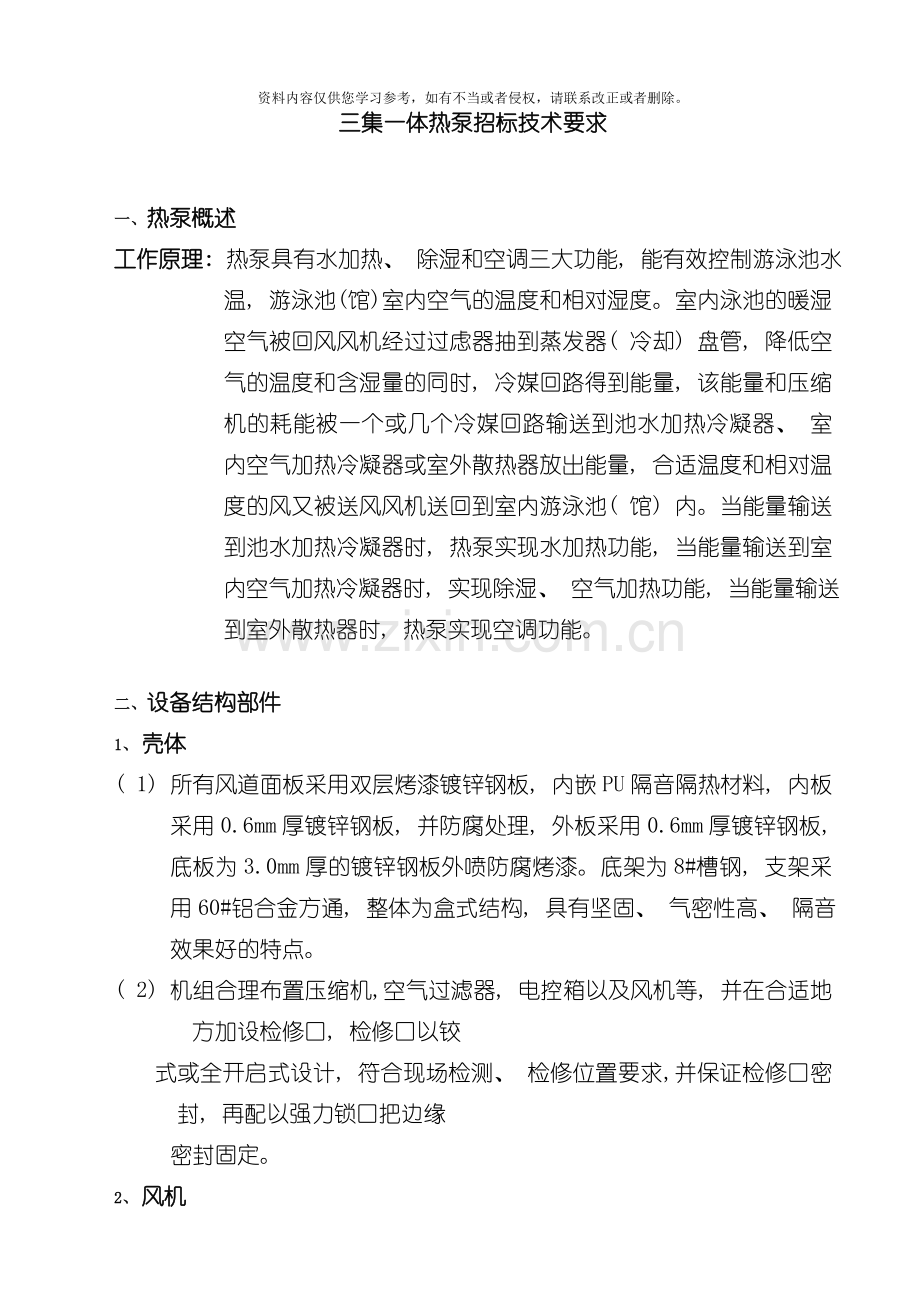

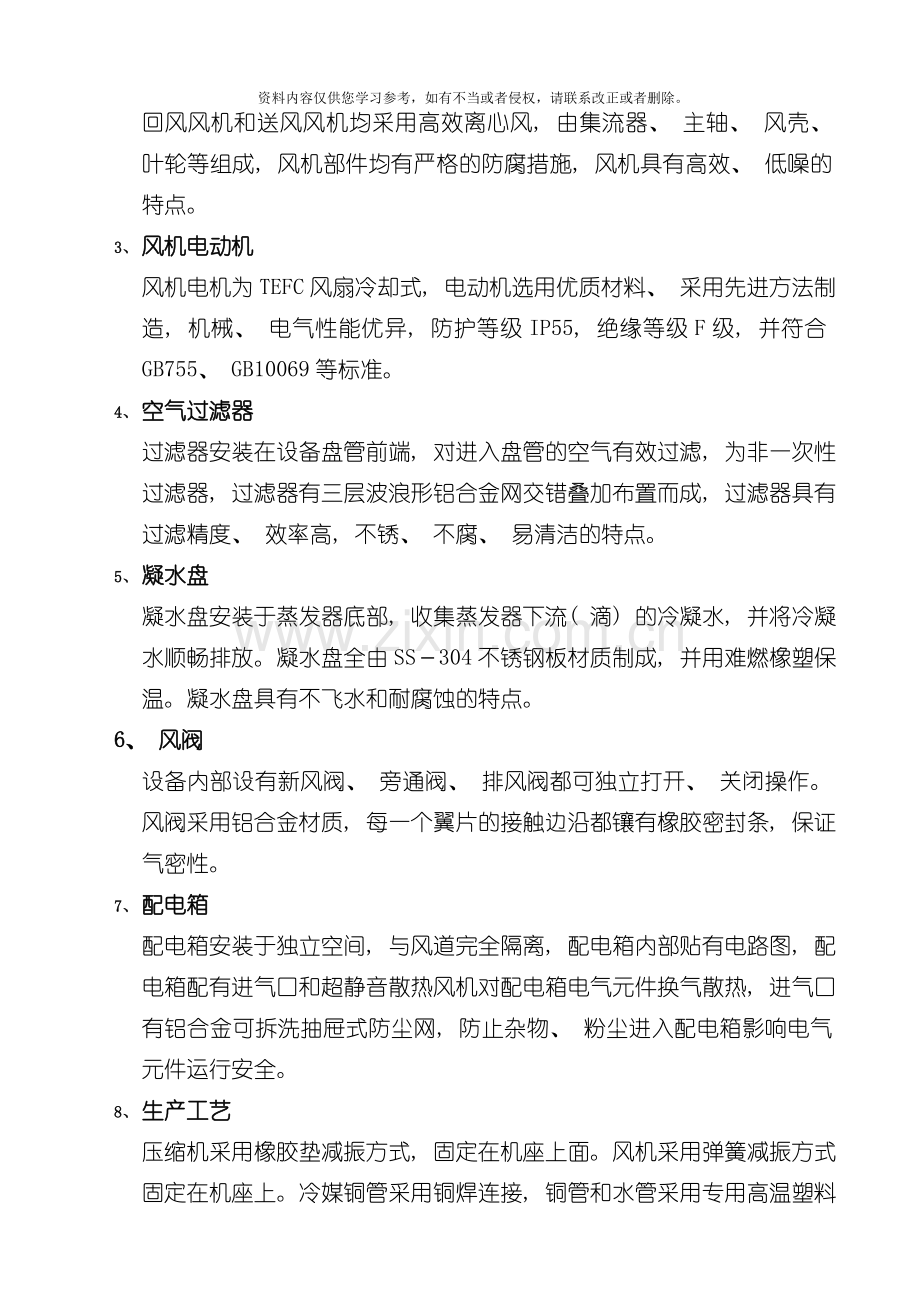

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。三集一体热泵招标技术要求一、 热泵概述工作原理: 热泵具有水加热、 除湿和空调三大功能, 能有效控制游泳池水温, 游泳池(馆)室内空气的温度和相对湿度。室内泳池的暖湿空气被回风风机经过过虑器抽到蒸发器( 冷却) 盘管, 降低空气的温度和含湿量的同时, 冷媒回路得到能量, 该能量和压缩机的耗能被一个或几个冷媒回路输送到池水加热冷凝器、 室内空气加热冷凝器或室外散热器放出能量, 合适温度和相对温度的风又被送风风机送回到室内游泳池( 馆) 内。当能量输送到池水加热冷凝器时, 热泵实现水加热功能, 当能量输送到室内空气加热冷凝器时, 实现除湿、 空气加热功能, 当能量输送到室外散热器时, 热泵实现空调功能。二、 设备结构部件1、 壳体( 1) 所有风道面板采用双层烤漆镀锌钢板, 内嵌PU隔音隔热材料, 内板采用0.6mm厚镀锌钢板, 并防腐处理, 外板采用0.6mm厚镀锌钢板, 底板为3.0mm厚的镀锌钢板外喷防腐烤漆。底架为8#槽钢, 支架采用60#铝合金方通, 整体为盒式结构, 具有坚固、 气密性高、 隔音效果好的特点。( 2) 机组合理布置压缩机,空气过滤器, 电控箱以及风机等, 并在合适地方加设检修口, 检修口以铰式或全开启式设计, 符合现场检测、 检修位置要求,并保证检修口密封, 再配以强力锁口把边缘密封固定。2、 风机回风风机和送风风机均采用高效离心风, 由集流器、 主轴、 风壳、 叶轮等组成, 风机部件均有严格的防腐措施, 风机具有高效、 低噪的特点。3、 风机电动机风机电机为TEFC风扇冷却式, 电动机选用优质材料、 采用先进方法制造, 机械、 电气性能优异, 防护等级IP55, 绝缘等级F级, 并符合GB755、 GB10069等标准。4、 空气过滤器过滤器安装在设备盘管前端, 对进入盘管的空气有效过滤, 为非一次性过滤器, 过滤器有三层波浪形铝合金网交错叠加布置而成, 过滤器具有过滤精度、 效率高, 不锈、 不腐、 易清洁的特点。5、 凝水盘凝水盘安装于蒸发器底部, 收集蒸发器下流( 滴) 的冷凝水, 并将冷凝水顺畅排放。凝水盘全由SS304不锈钢板材质制成, 并用难燃橡塑保温。凝水盘具有不飞水和耐腐蚀的特点。6、 风阀 设备内部设有新风阀、 旁通阀、 排风阀都可独立打开、 关闭操作。风阀采用铝合金材质, 每一个翼片的接触边沿都镶有橡胶密封条, 保证气密性。7、 配电箱配电箱安装于独立空间, 与风道完全隔离, 配电箱内部贴有电路图, 配电箱配有进气口和超静音散热风机对配电箱电气元件换气散热, 进气口有铝合金可拆洗抽屉式防尘网, 防止杂物、 粉尘进入配电箱影响电气元件运行安全。8、 生产工艺压缩机采用橡胶垫减振方式, 固定在机座上面。风机采用弹簧减振方式固定在机座上。冷媒铜管采用铜焊连接, 铜管和水管采用专用高温塑料管码固定。配电箱冷媒回路主要部件均与风道隔离, 防止室内空气对其的腐蚀。检修门采用多个扣式固定, 无需绞链,寿命更长更牢固。所有铜管配件焊接时都采用氮气流动隔氧和冷却, 防止氧化。三、 制冷系统部件1、 压缩机采用世界名牌全封闭涡旋式压缩机, 使用50Hz/3P/380V电源, 压缩机内置有高效电机过流断路保护器, 压缩机有高效、 低噪、 抗液击、 抗杂物强的特点。2、 三通热回收阀热泵的功能切换采用三通阀来实现, 采用国际名牌热量回收专用三通阀, 保证冷媒高低压不能互串和良好的气密性。3、 池水冷凝器池水冷凝器应为逆流壳管式冷凝器, 而且按国家压力容器标准GB150/GB151设计制造, 在出厂前已经经过质量监督局检验。壳管式冷凝器水侧为管程, 材质为钛合金; 冷媒侧为壳程, 材质为无缝钢。池水冷凝器外部整体用25mm厚的难烯橡塑保温。池水冷凝器具有耐腐蚀、 耐压和易清洗的特点。水压降和换热量符合技术要求。4、 盘管冷凝器、 蒸发器采用铜管穿铝片的翅片式盘管。无缝铜管是以机械胀接方式与镀膜波纹铝片连接, 铜管以交错方式排列, 保证具有高传热性能、 低气流阻力。所有铜管焊接时应让氮气从铜管内部流动, 焊接完成后铜管的内部与外部用氮气冷却, 防止铜管在高温的条件下氧化影响质量或者铜管内部产生氧化层堵塞铜管。采用高于盘管工作压力2倍的氮气试压。整体盘管翅片喷涂环氧树脂层防止含氯的空气对盘管翅片腐蚀。冷凝器、 蒸发器具有良好的换热性能和优良的防腐性能, 风阻和换热量符合技术要求。5、 风冷式外置冷凝器( 与5可分选) 风冷式外置冷凝器采用铜管穿铝片的翅片式盘管, 其设计与生产工艺应与盘管冷凝器、 蒸发器相同。风冷式冷凝器采用轴流风扇侧吹风式散热, 由主机根据系统高压来控制风扇的运行数量。底座为10#槽钢, 散热量符合要求。5 水冷式外置冷凝器 ( 与5可分选) 水冷式外置冷凝器应为逆流壳管式冷凝器, 而且按国家压力容器标准GB150/GB151设计制造, 在出厂前已经经过质量监督局检验。壳管式冷凝器水侧为管程, 材质为铜或钛合金; 冷媒侧为壳程, 材质为无缝钢。水冷式外置冷凝器外部整体用25mm厚的难烯橡塑保温。水冷式外置冷凝器具有耐腐蚀、 耐压和易清洗的特点。水压降和换热量符合技术要求。6、 干燥过滤器、 膨胀阀干燥过滤器为丝接, 而且在过滤器两端安装截止阀, 保证在更换过滤器时不需要焊接、 排放制冷剂和抽真空。过滤器采用全截流型干燥过滤器, 能有效的吸附作用除去制冷剂中的水份、 焊渣、 有机酸等。7、 储液器储液器用于每一个制冷循环中, 它有足够的储存量来完成一般系统的抽气降压过程。储液罐的外壳是碳钢材质, 有熔塞阀, 而且符合高压罐构造的要求。四、 控制系统1、 具备的控制件0420mA,030bar压力传感器, NTC型温度传感器, 相对湿度传感器, 液晶数字压力和压力表双显示压力, 控制电气件的散热风机, 防冲击性负载的可调过载值压缩机断路器, 防冲 击性负载的可调过载值风机断路器, 压缩机排气温度保护模块, 相序保护。2、 PCO3可编程控制器高防护等级( IP65) 轻触按钮式操作、 13464的大像素背光液晶屏, 直接控制设定点及实时运行参数, 综合监视当前工况, 储存操作数据, 反映报警故障, 并把当前的运行资料或者检测的故障等相关信息显示在液晶屏幕上。系统可选择扩展Fiel bus; Lon works; Modbus RS485; FTP; HTTP等通讯协议。3、 BA或其它控制干接点A.设备具备的干接点: 远程启动/停止 火警信号保护 池水水流开关 外置水冷式冷凝器水流开关 外置风冷式冷凝器风扇电源 辅助空气加热器启动信号 辅助水加热器启动信号。B.设备可扩展的信号干接点: 压缩机启动/停止 送风风机启动/停止 回风风机启动/停止 外置风冷式冷凝器启动/停止。4、 工作模式-设备应具有如下功能: ( 1) 两级除湿: 当空气相对湿度远大于设定值时, 此时所需的除湿负荷很大, 不论空气温度和池水水温是否满足, 设备应启动两级都除湿运行, 而且在除湿的同时把热量对空气进行加热。( 2) 级除湿一级水加热: 当空气相对湿度没达到设定值, 但在设定值偏差范围之内时, 而池水水温没达到设定值, 此时所需的除湿负荷很小但水加热也需要负荷, 设备应启动一级除湿和一级水加热来分配设备的运行负荷。A. 一级除湿一级空调制冷: 在夏季, 当空气相对湿度没达到设定值, 但在设定值偏差范围之内时, 而池水水温达到设定值, 空气温度超过到设定值, 此时所需的除湿负荷很小, 但空调制冷也需要负荷, 设备应启动一级除湿和一级空调制冷来分配设备的运行负荷。B. 一级除湿一级停机: 当空气相对湿度没达到设定值, 但在设定值偏差范围之内时, 而池水水温达和空气温度到设定值, 此时所需的除湿负荷很小, 设备应启动一级除湿而另一级则停机, 来减小负节能运行 。 C. 两级水加热: 当空气相对湿度达到要求时, 池水水温远小于设定值, 此时所需的水加热荷很大, 不论空气温度是否满足, 设备应启动两级都水加热运行。D. 一级水加热一级空调制冷: 在夏季, 当空气相对湿度达到要求时, 池水水温没达到设定值, 但在设定值偏差范围之内时, 而空气温度超过到设定值, 此时所需的水加热荷很小, 但空调制冷也需要负荷, 设备应启动一级水加热和一级空调制冷来分配设备的运行负荷。E. 一级水加热一级停机: 当空气相对湿度达到要求时, 池水水温没达到设定值, 但在设定值偏差范围之内时, 而空气温度达到设定值, 此时所需的水加热荷很小, 设备应启动一级水加热而另一级则停机, 来减小负荷节能运行。F. 两级水加热空调: 在夏季, 当空气相对湿度和池水水温达都到要求时, 空气温度远大于设定值, 此时所需的空调制冷负荷很大, 设备应启动两级都空调制冷运行。G. 一级空调一级停机: 在夏季, 当空气相对湿度和池水水温达都到要求时, 空气温度没达到设定值, 但在设定值偏差范围之内时, 此时所需的空调制冷负荷很小, 设备应启动一级空调制冷而另一级则停机, 来减小负荷节能运行。在春秋季, 当室外温度小于30而且室外的湿度小于室内时, 设备可启动全新风模式运行。5、 系统控制-使用/停用控制: 为了让设备能完全自动化经济运行, 设备应根据用户需要, 可设定长达一星期, 每天不一样的时段使用或停用时钟控制。( 1) 风机运行: 用户根据需要可对设备设置双风机通风运行, 也可设置单风机通风运行。( 2) 功能模式优先顺序: 设备的所有模式可任意设置优先顺序, 设备按设置的优先顺序自动切换模式运行。( 3) 启用/停用功能模式: 由于季节的变化, 会对设备当中的功能模式的需求产生变化, 设备可任意设定启用或停止其中的一个或多个模式, 设备会跳过设置停用的功能模式, 按设置的优先顺序自动转入下一模式。( 4) 高、 低压保护: 为了防止系统压力波动导致的错误压力故障报警, 设备应对压力持续的过高或过低超过3秒时, 保护停机, 当压力恢复正常时设备应自动复位再次启动, 若在两个小时之内超过3次压力过高或过低时, 设备应该停机报警, 锁住该故障, 不再自动启动。( 5) 水流保护: 为了防止水流波动导致的错误水流故障报警, 设备应水流持续的断开超过5秒时, 保护停机, 当水流恢复正常时设备应自动复位再次启动, 若在一个小时之内超过3次无水流时, 设备应该停机报警, 锁住该故障, 不再自动启动。( 6) 过载保护: 设备压缩机、 风机等主要负载都应配备独立的防冲击性负载可调过载值断路器。五、 辅件1、 标识、 铭牌A.设备的检修门、 风机箱、 紧急停止的提示或敬告标识, 必须有中文或英文表示。B.设备必须有一张以上品牌LOGO, 而且为金属材质, 用铝制铆钉固定在设备上。C.设备主机须有一张铭牌, 铭牌应标有如下参数: 设备型号, 设备编号, 制冷剂型号, 除湿量, 压缩机数量、 功率, 风机数量、 功率, 风量, 电压、 相数、 频率, 安装电流, 制热量, 水流量。D.风冷式外置冷凝器铭牌应标有如下参数( 可选) : 冷凝器型号, 冷凝器编号, 制冷剂型号, 散热量, 风机数量、 功率, 风量, 电压、 相数、 频率, 安装电流。E.水冷式外置冷凝器铭牌应标有如下参数( 可选) : 冷凝器型号, 冷凝器编号, 制冷剂型号, 水流量, 设计工况进水温度, 设计工况出水温度。2、 随机附件清单名称单位数量合格证张1保修卡张1安装操作说明书份1控制箱锁匙把13、 包装A.设备在包装前, 先将生产过程中残留在设备内部的污渍、 油渍清理干净, 而且把设备壳体和池水冷凝内部残留的水份风干, 防止包装后潮湿发霉、 腐蚀生锈。B.设备风干后先将拉伸膜或其它防水材料整体缠绕设备, 能有效防止雨水的进入。C.设备最外一层是9mm以上厚的木夹板包装, 包装采用金属扣板式拼装组合而成, 包装箱包边铁附件为镀锌板, 扣孔镀锌板规格0.68*36mm, 扣子镀锌板规格0.68*52mm, 整体条型的扣子与扣孔被冲压咬紧在木夹板的每一条棱边上。木箱整体设计, 生产依据国家标准( GB4857.592GB5398-85) 。扣板式拼装组合包装箱坚硬、 牢固, 能有效的抵制撞击, 拆卸简单、 方便, 而且能多次拆卸、 拼装, 便宜设备到场甲方、 监理验货后再次包装。六、 热泵售后服务1、 设备的运输A.中标人对设备运输时, 应找一个正规合法、 有相关营运执照和良好信誉的运输公司负责设备的运输, 在运输期间购卖设备全额意外保险。B.设备在运输时应保证不出现如下问题: 、 设备的运行设备在叉车或吊车装卸时, 包装箱和设备内部不被巨大的冲击力损坏; 、 设备在运输中不倒放、 斜放, 包装箱顶部不能叠压重物; 、 设备在运输时应与车廂牢固固定, 防止路途颠簸、 摇晃损坏设备; 、 设备在运输中应准备充分的附件工具和防雨设施。2、 安装要求A.中标人在设备安装之前必须提供以下技术资料: 设备管路系统图, 设备电路图, 设备组装图, 设备说明书, 设备检测报告, 设备合格证, 设备安装基础图, 设备与工程配接电气图, 设备水管连接图, 设备风管连接布置图; B.设备在现场放置时, 中标人应做好充分的防水等安全措施; C.冷媒管道采用制冷空调专用紫铜管, 硬钎焊( 简称钎焊) 插入式连接方式, 所有的钎焊, 并按照有关的法规和取得特种专业上岗证的技术人员进行安装; D.主机与冷凝器连接之间的冷媒管单程长度应小于30m, 冷凝器安装应高于主机, 高度差应小于5m; E.制冷紫铜管在机组两端连接之前必须先用氮气吹污, 在吹洗过程中, 氮气要从高处往低处吹洗, 能让污渍吹的更干净; F.制冷剂管道与主机、 冷凝器的连接必须安装软接; G.为了防止试压气流对主机阀门的冲击, 铜管安装完毕之后, 先不与机组连接, 只对管道进行封口试压( 试验压为350Psi, 保压时间24h) 。试压完毕之后才能与主机进行连接。在试压过程应通知监理单位在场监督; H.中标人在安装期间, 必须按照国家相关标准进行安装, 而且最少安排一次设备厂方专业技术人员到现场进行安装指导。3、 调试培训A.设备调试内容包括: 设备的除湿、 水加热、 空调模式的单独运行, 设备的除湿、 水加热、 空调模式的配合运行, 设备的除湿、 水加热、 空调模式的互相转换运行, 模拟测试高压、 低压保护功能, 模拟测试风机、 压缩机过载保护功能, 模拟测试水流开关保护功能, 模拟测试紧急停止、 火警保护功能; B.设备调试时应记录每个模式运行的数据情况, 并递交一份给招标方做为现场调试报告留底, 数据应包括以下内容: 运行电压, 风机、 压缩机正反向, 风机、 压缩机绝缘电阻, 风机、 压缩机运行电流, 风机、 压缩机过流保护设定值, 盘管蒸发器回风、 出风温度, 盘管冷凝器回风、 出风温度, 池水冷凝器进水、 出水温度, 高、 低压力值, 高、 低压保护设定值; C.热泵设备的厂家应提供保修服务。热泵厂家在当地设有代理商, 代理商拥有一批专业的技术员和工程师。暖通分包商购买热泵设备的同时, 也购买了其保修服务: (a) 检查整个泳池水管路系统的设计施工图和热泵设备的连接管路。(b)设备启动之前先检查热泵安装是否正确。然后由厂家委派的经验丰富的技术员启动热泵设备, 并确认热泵正常运行; D.设备调试完成, 进入正常运行状态时, 中标方应安排设备厂方到达现场对业主设备管理人员进行培训; E.在培训之前, 应先提供培训资料, 资料应包涵设备操作、 维护、 保养的文字叙述; F.培训的内容包括设备的操作与使用方法; 设备日常维护与保养; G.在培训时, 应理论授课与实践操作结合的方式进行; H.如果因业主原受培训人员变动等原因导致需再次培训, 中标方应免人工费或免费电话远程授课等方式再次培训。4、 维修服务A.设备整机免费保修期为12个月以上, 在此期间设备出现任何质量问题, 中标方应无条件免费维修。设备主要部件压缩机的质量免费保修期不得低于24个月以上; B.中标方对设备的售后服务人员必须为中标品牌厂方或代理商的专业技术人员, 而且持有国家认可的特种专业人员上岗证, 杜绝中标方聘请委派其它非中标品牌的技术人员对中标设备进行服务; C.当热泵厂家或其代理商为了使热泵设备正常运行, 保护和监测热泵设备而要求分包商更改或改正整个热泵系统的工程安装, 暖通分包商应即刻着手办理; D.诸如此类的更改或改正应由暖通分包商负责。因此而发生的任何费用应被视为合同中的工程报价之内或属于保修期间的免费服务; E.设备过了保修期后出现问题, 中标方应免费提供电话技术支持和配件品牌、 型号、 供货商。
