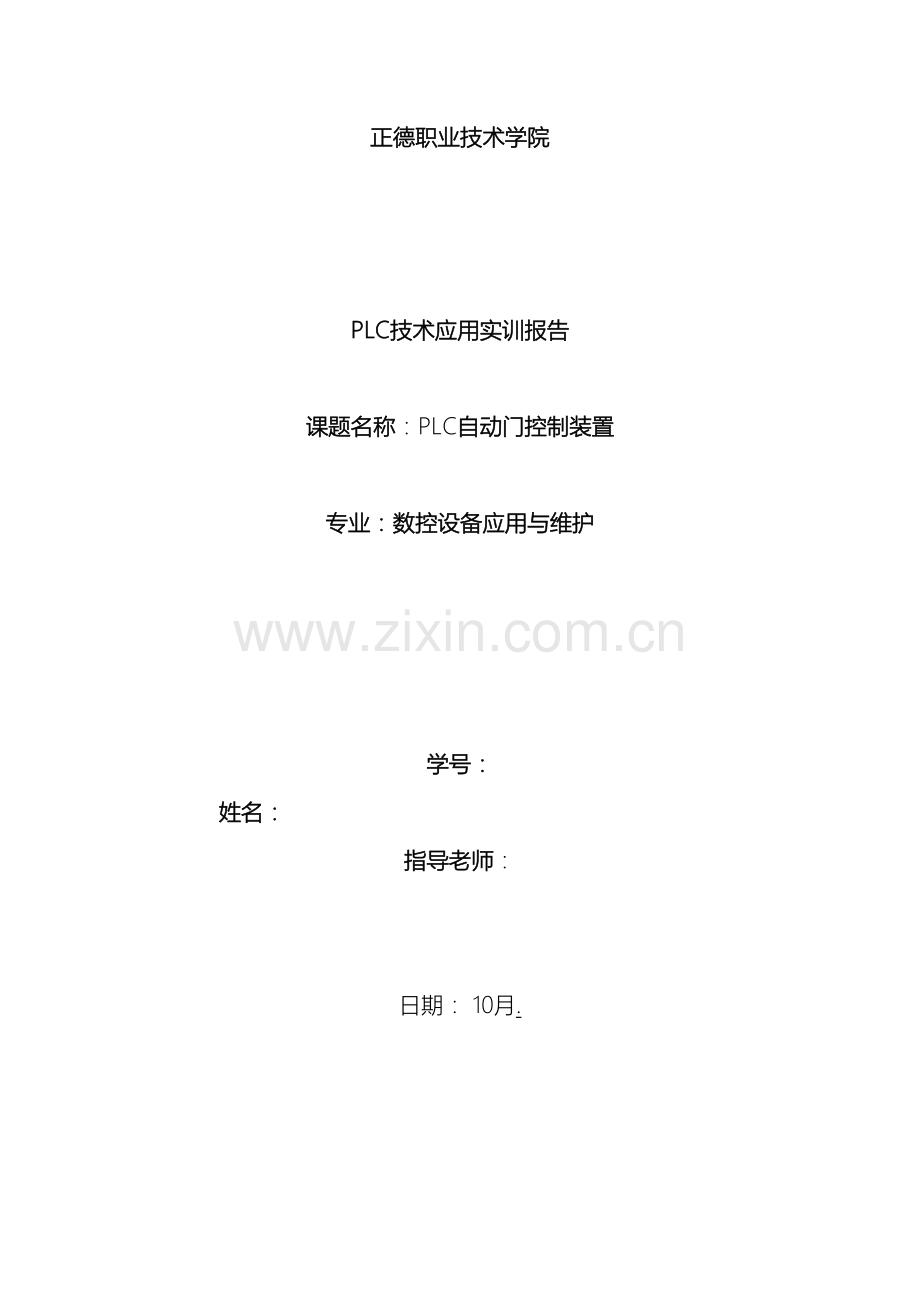

PLC自动门实训报告132020年4月19日文档仅供参考正德职业技术学院PLC技术应用实训报告课题名称：PLC自动门控制装置专业：数控设备应用与维护学号： 姓名：指导老师：日期： 10月.课题：自动门控制装置一、 课题内容：1. 自动门控制装置的硬件组成：自动门控制装置由门内光电探测开关K1,门外光电探测开关K2，开门到位限位开关K3，关门到位限位开关K4，开门执行机构KM1（使直流电动机正转），关门门执行机构KM2（使直流电动机反转）等部件组成。2. 控制要求：1) 当有人由内到外或外到内经过光电探测开关K1或K2时，开门执行机构KM1动作，电动机正转，到达开门到位限位开关K3位置时，电机停止运行。2) 自动门在开关位置停留8秒，自动进入关门过程，关门门执行机构KM2被启动，电机反转，当门移动到关门到位限位开关K4位置时，电机停止运行。3) 在关门过程中，当人员由外到内或由内到外应立即停止关门，经过光电探测开关K2或K1时，并自动进入开门程序。4) 在门打开后的8秒等待时间内，若有人员由外到内或由内到外经过光电探测开关K2或K1时，必须重新开始等待8秒后，再自动进入关门过程，以保证人员安全经过。二、 课题要求：1. 按题意要求，画出电路图，控制电路图，PLC端子接线图及。2. 完成PLC端子接线工作，并利用编辑器输入梯形图控制程序，完成调试。3. 完成课程设计说明三、硬件设计：1、PLC输入输出地址分配：2、PLC控制电路图：3、门控电机控制电路图四、软件设计1、主程序2、复位程序 3、自动运行程序S0X4X5S10Y3X6M12X4X511T012T012M10X70X5X410K80五、实训小结经过此次PLC实训课程的学习，不论学会的还是学不会的觉得困难确实比较多，真是万事开头难，不知道如何下手。最终完成了，有一种如释重负的感觉。另外，还得出一个结论：知识必须经过应用才能实现自身的价值，有些东西以为自己学会了，真正用到的时候才发现是两回事，因此我认为只有会用的时候才是真的学会了。为此还要感谢老师的悉心指导，感谢老师带来的帮助。在整个学习过程中，我懂得了许多东西，树立了对工作的信心，对自己的以后将会产生重大的影响。虽然这个设计做的不太好，可是真正学到的东西才是最重要的是我最大的收获和财富，使我终身受益。
