预算总结
1.温控器
只有风机盘管有温控器, 根据风机盘管的数量进行计算, 空调箱没有温控器, 双壁的空调箱是使用380的电源, 只有空开进行控制。
2.压力表
供回水上有两个, 水泵两边有一个, 加上备用水泵的, 一共有6个压力表。再根据每层所加的计算( 供回水都要加的)
3.温度计
供回水上各加一个, 2个, 要求严一点能够在每层的供回水上加一个。
4．橡胶软接头
主机部位, 水泵两边要装一个。
5.不锈钢软接头、
每个风机盘管的供回水上各一个DN20的接头, 等于风机盘管的数量*2 , 空调箱的供回水上各一个DN40的接头。

6.止回阀
每个水泵的出水端设置一个。

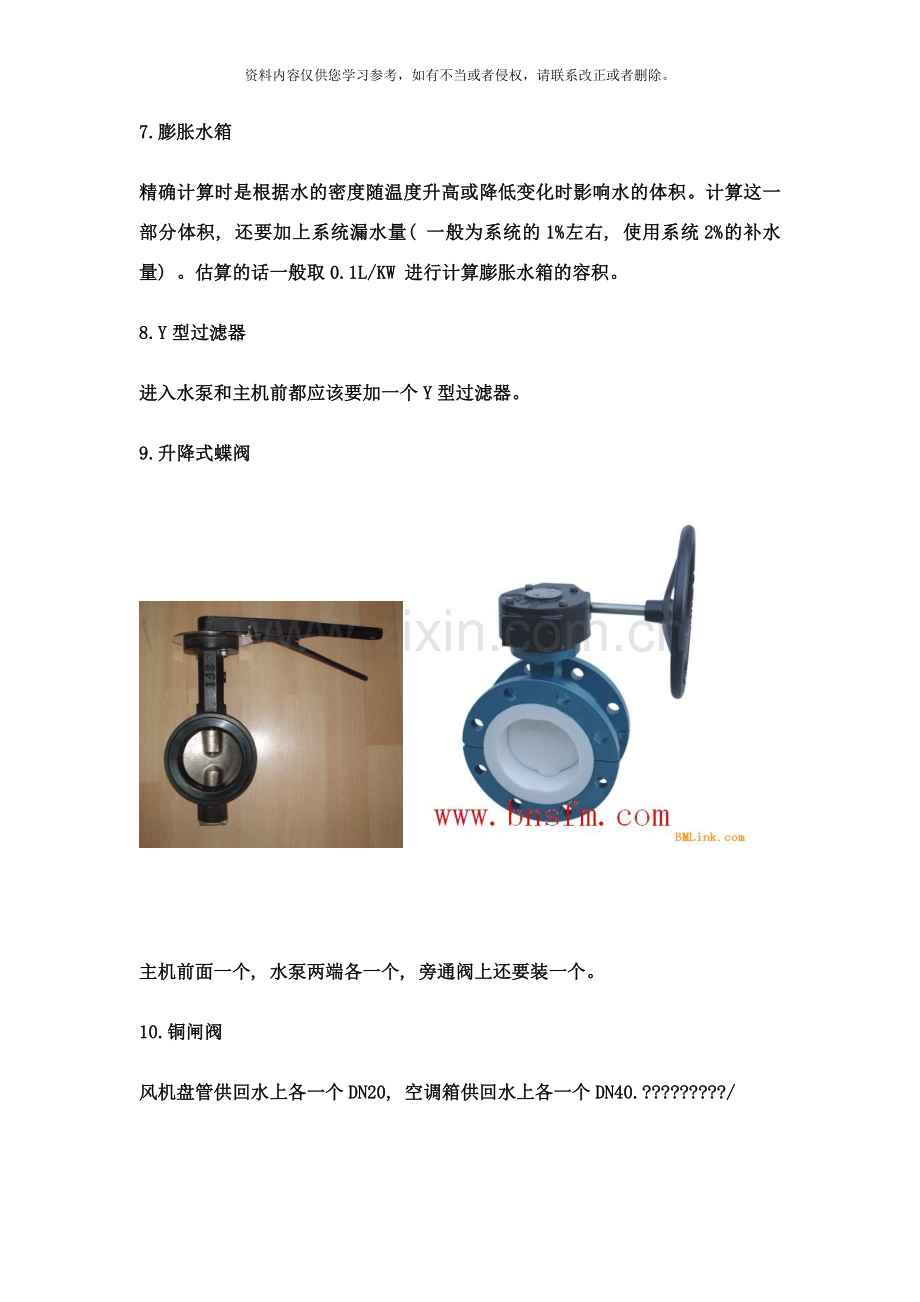

7.膨胀水箱
精确计算时是根据水的密度随温度升高或降低变化时影响水的体积。计算这一部分体积, 还要加上系统漏水量( 一般为系统的1%左右, 使用系统2%的补水量) 。估算的话一般取0.1L/KW 进行计算膨胀水箱的容积。
8.Y型过滤器
进入水泵和主机前都应该要加一个Y型过滤器。
9.升降式蝶阀

主机前面一个, 水泵两端各一个, 旁通阀上还要装一个。
10.铜闸阀
风机盘管供回水上各一个DN20, 空调箱供回水上各一个DN40.?????????/
11．保温管
( 空调橡塑保温管)
0000查对应的管径使用保温厚度, 计算体积。供回水管( 镀锌管) , 冷凝水管及铜管( 氟系统) 也要进行保温( UPVC管) ! ! !
12.自动排气阀
每层的供回水上必须装两个, 总立管上也要装两个。

13.通丝杆
主要用在设备( 风机盘管) 和风管的固定! 根据标高和层高, 选择4棵桶丝杆和角钢( 进行相应的焊接) 来固定
14.水流开关

检测系统水流通断状态, 控制水系统的启停。同一模块机组只需使用一个。
15.排污球阀

系统最低点个所有局部弯头的底部宜安装不小于DN40排水阀, 便于杂物排除和整个系统的水被排空。( 主立管供回水底部) 摘录( 中央空调水机安装手册P12)
16.UPVC管
主要用于冷凝水排放时引导使用, 管径大小根据冷量确定!

17.PVC线管
￠16 直径为16mm 的管线。 装入5 * ( 1~1.5mm) 的线。
￠25 直径为25mm 的管线。装入5 * ( 1.5~2.5mm) 的线。
￠50 直径为50mm 的管线。 装入5 * ( 10~16mm) 的线
( 1~1.5mm) 的线。
5 * ( 1.5~2.5mm) 的线。
5 * ( 10~16mm) 的线
1mm的面积是
规格有16,20,25,32,40,50,63,75,90,110,160等( 以下没含绝缘材料的厚度)
直径( mm)
面积( 平方毫米)
线管直径
线管面积
能够装入的数量
1
0.785
16
200.96
256
1.5
1.76625
16
200.96
114
2.5
4.90625
16
200.96
41
4
12.56
20
314
25
6
28.26
32
803.84
28
10
78.5
40
1256
16
16
200.96
50
1962.5
10
25
490.625
75
4415.625
9
36
1017.36
110
9498.5
9
18.镀锌板
制作风管的材料, 关于厚度问题?????????
根据所需风量用假定流法确定截面面积计算材料。
19.保温板
对风管进行保温的材料! ! 根据风管截面面积和总长度计算体积!
20.电动对开多页调节阀。
电动对开多叶调节阀是安装在空调和通风管道中的风量调节阀, 叶片闭合角度由电机控制, 广泛应用于民用建筑, 工业厂房通风空气调节, 空气净化等工程上, 还适合于不便进行人工操作的场合。
21.保温铝箔软管

用于不好布置镀锌铁皮风管出风而使用的材料! ! (布置风口灵活, 阻力小)
22.帆布
铁皮风口接双层百叶风口时要使用的材料, 完善出风效率, 注意帆布不易过长( 容易产生冷凝水) , 一般10~20cm就能够哦。
23门铰式回风百叶
风机盘管回风位置所布置的风口。查产品资料!
24.双层百叶出风口
风机盘管或者组合风口的尺寸,具体尺寸根据设计实际情况来确定
25.防雨百叶
新风引入口, 排风出口等外部风口都要安装防雨百叶
26.法兰盘
大的管径不用焊接或者螺纹连接时, 使用法兰连接而使用的材料。
27.堵板
机组最后一台主机的另一各出口必须使用堵板封死。
28.角钢
镀锌管, 镀锌铁皮风管, 以及风机盘管的固定都要使用的材料, 必须配合膨胀螺丝、 通丝杆焊接使用! ! 也是风管的法兰连接使用的大量材料。一般使用40×40×3.5的角钢, 风管的固定能够使用稍小的角钢。
29.槽钢
用于主机基础的制作, 固定主机, 配合防震材料的使用。
30.桶丝杆
用于风管, 风机盘管的固定, 配合膨胀螺丝焊接连接, 长度及粗细根据层高, 标高, 承重量来进行选择。
31.电源线
根据功率或者额定电流来确定电源线的粗细, 计算选择安全的线径。3相电源( 交流电) 使用5颗线。3颗火线, 一颗零线和一颗地线。单相电使用3颗, 一颗火线。一颗零线和一颗地线。
32.五芯线
一般使用于控制方面( 信号线) , 2颗电源线( 弱电) , 3颗控制线( 一般为P、 Q、 E) 。P、 Q为控制线! E一般为外部绕线圈, 作用是防止信号被干扰, 起屏蔽作用。
33.配电箱
按电气接线要求将开关设备、 测量仪表、 保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上, 构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数, 还可对某些电气参数进行调整, 对偏离正常工作状态进行提示或发出信号。常见于各发、 配、 变电所中。
　　什么是配电箱?
　　是所有用户用电的总的一个电路分配箱.
　　用途是什么?
　　便于管理,当发生电路故障时有利于检修.
　　配电箱和配电柜、 配电盘、 配电凭等, 是集中安装开关、 仪表等设备的成套装置。
　　常见的配电箱有木制和铁板制两种, 现在哪儿的用电量都挺大的, 因此还是铁的用的比较多。
　　用途: 停、 送电, 起到计量和判断停、 送电的作用。
34.空开
空开是空气开关的简称 用于控制来的电源和用电器的通断。
应该是2p空开 3p空开
2联空开是指空开有个2组1p联起来用于用电器是220v 有四个接线的地方 上口( 来电源接处) 两个接 一零一火 下口( 用电器接处) 也是接一零一火
3联空开是有3组 是接3相的380v 分别是abc三相。

空气开关作用是: 电路过流或短路时快速切断电路, 避免故障范围扩大。当然空气开关也能够作为开关使用, 用于不经常投切的回路的电源控制。

空开即空气开关的简称, 它有单相, 三相等, 又分有直流交流两种。熔丝很少用了, 常见熔断器配刀闸。
空气开关是一种只要有短路现象,开关形成回路就会跳闸的开关。

当线路发生短路或严重过载电流时, 短路电流超过瞬时脱扣整定电流值, 电磁脱扣器产生足够大的吸力, 将衔铁吸合并撞击杠杆, 使搭钩绕转轴座向上转动与锁扣脱开, 锁扣在反力弹簧的作用下将三副主触头分断, 切断电源。

当线路发生一般性过载时, 过载电流虽不能使电磁脱扣器动作, 但能使热元件产生一定热量, 促使双金属片受热向上弯曲, 推动杠杆使搭钩与锁扣脱开, 将主触头分断, 切断电源。
因为绝缘方式有很多, 有油开关, 真空开关和其它惰性气体( 六氟化硫气体) 的开关。空气开关就是使用空气灭弧的开关, 因此叫做空气开关。利用了空气来熄灭开关过程中产生的电弧。因此叫空气开关。
35.线控器
用于整体控制主机的控制元件! !

36.交流接触器
弱电控制强电
支流24伏控制交流电的导通和关断
交流接触器广泛用作电力的开断和控制电路。 (起到频繁开关作用)-
37.铝箔
铝箔的分类
　　铝箔的分类有多种方法, 按铝箔的厚度、 形状、 状态或材质都能够进行分类。
　　铝箔按厚度差异可分为厚箔、 单零箔和双零箔。①厚箔: 厚度为0．1～0．2mm的箔。②单零箔: 厚度为0．Olmm和小于0．1mm／的箔。③双零箔: 所谓双零箔就是在其厚度以mm为计量单位时小数点后有两个零的箔, 一般为厚度小于0.0075mm的铝箔。用英文表示时, 厚箔称为”heavy gaugefoil'’, 单零箔称为”medium gaugefoil”, 双零箔称”lightgaugefoil'’。国外有时把厚度≤40ltm的铝箔称为light gauge foil, 而把厚度>40btm的铝箔统称为heavy gaugefoil。
　　铝箔按形状可分为卷状铝箔和片状铝箔。铝箔深加工毛料大多数呈卷状供应, 只有少数手工业包装场合才用片状铝箔。
　　铝箔按状态可分为硬质箔、 半硬箔和软质箔。①硬质箔: 轧制后未经软化处理(退火)的铝箔, 不经脱脂处理时, 表面卜有残汕。因此硬质箔在印刷、 贴合、 涂层之前必须进行脱脂处理, 如果用于成形加工则可直接使用。②半硬箔: 铝箔硬度(或强度)在硬质箔和软质箔之间的铝箔, 一般见于成形加工。③软质箔: 轧制后经过充分退火而变软的铝箔, 材质柔软, 表面没有残油。当前大多数应用领域, 如包装、 复合、 电工材料等, 都使用软质箔。
　　铝箔按表面状态可分为一面光铝箔和两面光铝箔。①一面光铝箔: 双合轧制的铝箔, 分卷后一面光亮, —面发乌, 这样的铝箔称为一面光铝箔。一面光铝箔的厚度一般不超过o．025mm。②两面光铝箔: 单张轧制的铝箔, 两画和轧辊接触, 铝箔的两面因轧辊表面粗糙度不同又分为镜面二面光铝箔和普通二面光铝箔。二面光铝箔的厚度一般不小于0．01mm。
铝箔按加上状态可分为素箔、 压花箔、 复合箔、 涂层箔、 上色铝箔和印刷铝箔。①素箔: 轧制后不经仟何其它加工的铝箔, 也称光箔。②压花箔: 表面上压有各种花纹的铝箔。③复合箔: 把铝箔和纸、 塑料薄膜、 纸板贴合在—起形成的复合铝箔。④涂层箔: 表面上涂有各类树脂或漆的铝箔。⑤上色铝箔: 表面上涂有单一颜色的铝箔。⑥印刷铝箔: 经过印刷在表面上形成各种花纹、 图案、 文字或画面的铝箔, 能够是一种颜色, 最多的可达12种颜色。
空调—主要用于外部管道( 水管) 和膨胀水箱的绝热材料, 而且能够美化外观。
38．软化水处理装置
过滤型电子水处理器可能除去工业、 生活中各种交换系统中的铁、 钙氧化物、 泥渣、 腐蚀产物、 天然有机物、 微生物菌等, 使系统达到除垢、 防垢、 缓蚀、 除污、 杀菌、 灭藻作用。

适用于: 易产生铁钙氧化及污垢的系统中。

产品特点:

1.采用感应电磁场对流过的水进行极化处理, 效果显著。

2.效果好, 成本低, 具有不停机排污功能, 过滤重复冲洗。( 取出Mg 和 Ca 离子)
39．静压箱的选择? ? ?
根据出管的大小左右长度增加200mm(总长增加400mm), 宽增加400, 长增加200, 高500~600左右。
小辅材
1. 管卡
安装在层高不大于5米的立管, 管卡每层必须安装一个, 层高大于5米每层不少于2个。
2.木衬垫
绝热木衬垫厚度必须大于保温材料的厚度, 宽度大于支吊架支承面宽度。
3.防腐底漆和面漆
防锈漆!

防锈漆的作用是防止金属生锈和增加涂层附着力。金属涂刷防锈 漆以后, 其表面与大气隔绝, 防锈漆中含有的防锈剂, 能使金属表面钝化, 阻止外来的有害物质与金属发生化学或电化学作用。常见的防锈漆有以下几种:

( 1) 红丹防锈漆。这是一种用红丹与干性油混合而成的一种防锈底漆。该漆渗透性好、 润湿性好, 漆膜柔韧性好, 附着力强。由于红丹比重大, 容易沉淀, 如贮藏过久则会变厚, 不易涂刷, 且干燥较慢, 漆膜较软。一般用于黑白铁皮打底用。

( 2) 铁红酚醛防锈漆。用防锈颜料和长油性酚醛或酯胶漆料调成的稠厚液体, 使用时应掺入10％～30％左右容积的松香水。它的漆膜附着力较好, 且不会受面漆软化而产生咬底, 供喷漆打底防锈用。

( 3) 铁红醇酸防锈漆。由铁丹、 铅铬黄等颜料加入填充料和醇酸漆料、 溶剂、 催干剂调制而成。它具有良好的附着力, 防锈能力强, 硬度大, 有弹性, 耐冲击, 耐硝基性强, 对硝基漆和醇酸漆有较好的粘合性能。适合作为黑色金属打底防锈用, 特别是在涂装硝基漆和氨基醇酸烘漆前, 用这种防锈底漆涂覆底面经烘烤后性能更佳。

( 4) 锌黄防锈漆。用纯酚醛漆料加入锌铬黄颜料经过研磨调制而成。它的附着力强, 对海洋环境具有高度抵抗能力, 用于轻金属底层的涂刷。

( 5) 灰色防锈漆。以含铅氧化锌作为主要防锈颜料加信清漆而制成。它具有防锈和耐大气侵蚀的优良性能, 适用于涂刷室外钢铁构件, 如高压线铁架、 铁栏杆等。由于它是油性的, 干燥较慢。

( 6) 其化防锈漆。防锈漆种类很多, 还有偏硼酸钡防锈漆、 锌灰防锈漆、 环氧防锈漆、 过氯乙烯防锈漆、 铝粉防锈漆、 云母氧化铁防锈漆、 锌黄丙烯酸防锈漆等。它们性能各异, 日常生产、 不常见。

1、 空调系统薄钢板的防腐处理, 在设计无明确要求时, 按下表规定执行:
风管所输送的气体介质
油漆类别
油漆遍数
不含有灰尘且温度不高于70℃的空气
内表面涂防锈底漆
2
外表面涂防锈底漆
1
外表面涂面漆
2
不含有灰尘且温度高于70℃的空气
内、 外表面各涂耐热漆
2

2、 空调水系统管道的油漆, 按下表的规定执行
管道类别
油漆类别
油漆遍数
保温管道
保温层以沥青为粘结剂
沥青漆
2
保温层不以沥青为粘结剂
防锈底漆
2
非保温管道
防锈底漆
2
色漆
2

3.管道的支、 吊、 托架的防腐处理, 与管道一致, 明装部分必须涂面漆。
4．棉纱
作用: 为了保证防腐蚀的质量, 在喷, 涂底漆前要将表面氧化皮、 铁锈、 灰尘、 污垢!

除锈:采用人工除锈或者喷沙除锈, 直到露出金属本色, 用洁净棉纱擦净, 保持干燥方可进行刷漆工作。

5．粘胶带
密封保温材料所用。

6. 不锈钢扎头

7. 保温包扎带
空调内外机的连接管按照标准要求, 应该是先套上海绵套管然后再用包扎带扎紧。其目的是起保温作用和美观, 真是有一段没有包扎也无关紧要。
8. 螺纹浮球阀
9. 氧气
10. 乙炔
11. 冲压弯头
12. 膨胀螺丝

集( 分) 水器的选择
筒体长度 跟据公式: L=130+L1+L2+L3+………+Li-1+120+2h
d1,d2,d3…..di-1 为接管外径。
L1 = d1 + 120
L2 = d1 + d2 +120
L3 = d2 + d3 +120
… =…….

筒体直径D(mm)
159
219
273
325
377
426
500
600
700
800
900
1000
封头高度h(mm)
65
80
93
106
119
132
150
175
200
225
250
275
排污管规格dp(mm)
50
100

确定筒体直径, 要先选定流速(0.1、 0.3、 0.5、 0.7、 1.0m/s)查规范选定! !
