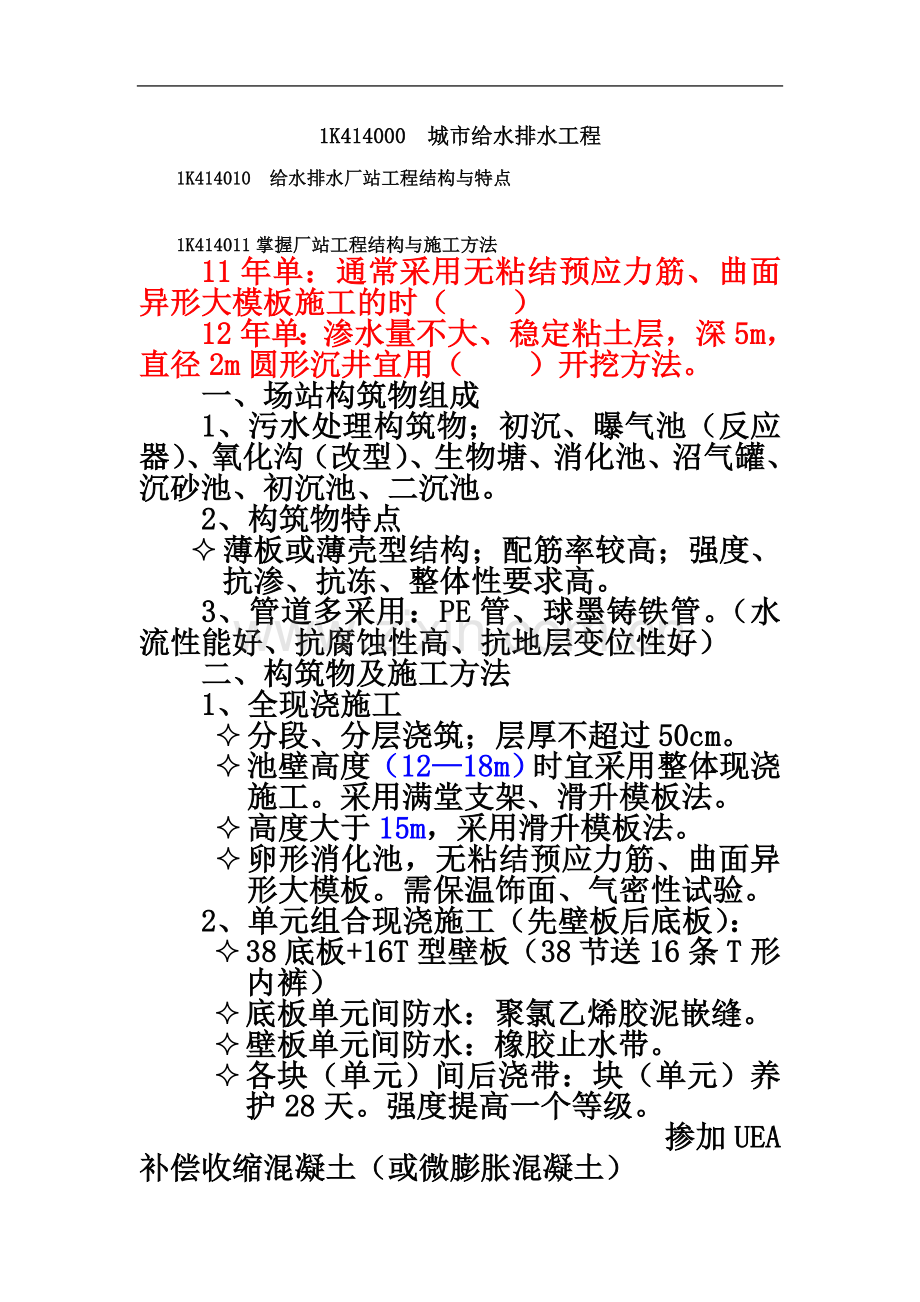

1、一级建造师市政城市给水排水工程1K414000 城市给水排水工程1K414010 给水排水厂站工程结构与特点1K414011掌握厂站工程结构与施工方法11年单:通常采用无粘结预应力筋、曲面异形大模板施工的时( )12年单:渗水量不大、稳定粘土层,深5m,直径2m圆形沉井宜用( )开挖方法。一、场站构筑物组成1、污水处理构筑物;初沉、曝气池(反应器)、氧化沟(改型)、生物塘、消化池、沼气罐、沉砂池、初沉池、二沉池。2、构筑物特点 薄板或薄壳型结构;配筋率较高;强度、抗渗、抗冻、整体性要求高。3、管道多采用:PE管、球墨铸铁管。(水流性能好、抗腐蚀性高、抗地层变位性好)二、构筑物及施工方法1、全现
2、浇施工 分段、分层浇筑;层厚不超过50cm。 池壁高度(1218m)时宜采用整体现浇施工。采用满堂支架、滑升模板法。 高度大于15m,采用滑升模板法。 卵形消化池,无粘结预应力筋、曲面异形大模板。需保温饰面、气密性试验。2、单元组合现浇施工(先壁板后底板): 38底板+16T型壁板(38节送16条T形内裤) 底板单元间防水:聚氯乙烯胶泥嵌缝。 壁板单元间防水:橡胶止水带。 各块(单元)间后浇带:块(单元)养护28天。强度提高一个等级。 掺加UEA补偿收缩混凝土(或微膨胀混凝土) 补充:池体钢筋一次性绑扎好,缝带位置不断开。 区别于拱肋分段浇筑(16米时),钢筋断开。3、预制拼装施工(圆形水池)
3、 壁板张拉方法:绕丝法、电热张拉法、径向张拉法。 满水试验合格后,且在满水状态下进行钢丝保护层喷射混凝土施工。4、砌筑施工5、预制沉井施工 排水下沉干式(渗水量不大,稳定黏土):人工、机械、水力机械挖土 不排水下沉湿式(深井;流沙严重):水下抓土、水下水力、空气吸泥。6、土膜结构水池(氧化塘、生物塘):防渗是关键。1K414012熟悉给水与污水处理工艺流程06年单:除铁流程不包括(沉淀池)07年单:原水悬浮物为50-80mm/L,处理工艺流程为( )09年单:浊度小于3mg/L的河水处理工艺流程为( )10年单:通常地表水的处理工艺流程为( )11年单:水质较好时的处理工艺流程为( )一、给水
4、处理1、水中杂质分类:无机物、有机物、微生物。 悬浮物质、胶体、溶解物质(按颗粒大小和存在形态)2、处理方法:自然沉淀(大颗粒)、混凝沉淀(采用混凝药剂胶体和悬浮物质)、过滤(通过滤池滤料层)、消毒 软化(钙、镁)除铁除锰。3、处理流程及工艺 1步简单处理(筛网或消毒):水质较好。 2步接触过滤+消毒:湖泊水和水库水(悬浮物小于100mg/l)接过+消 3步混凝、沉淀或澄清+过滤+消毒:浊度小于3mg/l河水(一般地表水厂 常规处理流程) 5步调蓄预沉+自然预沉+混凝、沉淀或澄清+过滤+消毒:高浊度水二级沉淀、含沙量大。黄河中上游水厂和长江上游高浊度水处理采用。4、预处理和深度处理(常规工艺之
5、外) 预处理方法:吸附法(活性炭和黏土吸附)和氧化法(化学和生物氧化)补充: 吸氧。 其中吸附分(粉末活性炭和黏土吸附) 其中氧化法(生生物膜法化氯 高 臭 紫) 深度处理法:3活性炭、2氧化、1吹脱二、污水处理1、有机物浓度:BOD5(生物化学需氧量)、COD(化学需氧量) TOD(总需氧量)、 TOC(总有机碳)2、处理方法物理(格栅、沉砂池、沉淀池、离心机)生物(活性污泥、生物膜、氧化塘、污水土地处理)化学处理法(混凝)。 一级、二级、三级处理。3、工艺流程 一级处理工艺(物理方法):主要针对水中悬浮物质。格栅、沉砂池、沉淀池、离心机法二级处理工艺(微生物处理方法):去除胶体、溶解物质。
6、活性污泥和生物膜法。 活性污泥处理系统,为当前最广发应用技术,曝气池为其反应器。 氧化沟为改型。三级处理工艺:去除氮、磷等可溶性无机物。1K414013了解给水与污水处理厂试运行1、试运行准备工作:验收、方案、组织、人员培训、机械和设备检查。2、单机试车:空车试运行不少于2小时。 联机运行:不少于24小时。 连续试运行:不少于72小时。期间,开、关机不少于3次。1K414020给水排水厂站工程施工1K414021掌握现浇(预应力)混凝土水池施工技术07年单:水池施工,橡胶止水带接头方法采用( )10年单:水池施工,柔性止水带的搭接方式采用( )10年案例:补充现浇混凝土水池施工方案的内容。11
7、年案例:水池模板之间杂物清理应采取哪些措施。12年多:现浇施工水处理构筑物的特点有( )一、施工方案1、施工方案包括: 结构形式、材料与配比、施工工艺及流程、模板支架设计及安装、钢筋加工与安装、混凝土施工、预应力施工、止水带施工、预埋件安装、水池功能性试验。2、施工流程区别: 整体现浇:先底板壁板顶板 单元组合现浇:先壁板底板二、模板支架 按通用考虑:支架承载力、刚度、稳定性;支架预压;支架预拱度设置(4项因素:设计预拱度、支架弹性和非弹性变形、地基非弹性变形);支架拆除。1、模板内杂物清扫:最下一层模板预留清扫窗口,浇筑前清扫后封闭。2、池壁模板施工:先内侧,安装钢筋后,安装外侧模板 一次安
8、装到顶,分层预留操作窗口。3、跨度超4m梁板起拱设置:(1/10003/1000)跨度。建筑专业常考。4、池壁内模立柱和顶板模板立柱要分开。三、止水带施工 塑料或橡胶接头:热接,不得叠接。 T字、十字、Y字接头,应在工厂加工成型。 金属接头:按厚度采用折叠咬接或搭接,搭接长度不小于2cm,必须双面焊。 在伸缩缝位置应涂防锈和防腐涂料。 不得在止水带上穿孔或用铁钉固定。四、无粘结预应力施工 外包材料:聚乙烯或聚丙烯;不得用聚氯乙烯。涂料层:防腐油脂; 必须用1类锚具。 张拉段不得超过50m(即:超50m分段张拉),锚固肋数量为双数。严禁有接头。 小于25m,单端张拉;2550m两端张拉;大于50
9、m分段张拉。和桥梁预应力张拉的区别(曲线或25m以上采用两端张拉) 封锚混凝土不低于相应结构混凝土等级,且不小于C40(防渗,要求高),保护层5cm。和桥梁区别(封锚强度不低于结构的80%,且不小于30MPa. 混凝土养护时间:不小于14天(抗渗要求高)五、模板支架拆除1、侧模:2.5Mpa。2、底模板:板 3档( L2m:50%;2m8m:100%) 梁、拱、壳:2档( L8m:75%;L8m:100%) 悬臂构件: 1档:100% 等号含在小中(安全事故等级划分不同)P331 1K414022 掌握给排水构筑物防渗措施(及裂缝控制措施)06年多:给排水结构防裂缝方法有( )09年案例:指出
10、项目部制定的构筑物混凝土施工中防渗、防裂措施中的错误并改正。一、设计考虑 全断面配筋率:不小于0.3%。构造筋采用小直径、小间距布置。 避免结构应力集中。 合理设置变形缝、结构单元、后浇带。二、施工措施 和大体积混凝土防裂缝措施基本一致(原材料、配比、分层振捣、控制模板和支架的沉陷裂缝、养护)。 控制混凝土入模温度不大于25度。 补充:材料进场时应具备订货合同、产品质量合格证、说明书、性能检测报告、进口产品的商检报告及证件。 宜避开冬季和热期施工,减少温度裂缝产生。 合理设置后浇带。 对于地下部分结构,试验合格并检验后及时回填土,控制早期和中期裂缝。1K414022掌握装配式预应力混凝土水池施
11、工技术06年单:有顶的预制安装水池壁板缝,应当在当日气温(最高)时浇筑特殊。06年多:装配式水池吊装方案包括( )07年单:装配式水池施工,错误的是( )09年单:预制水池吊装,预制件和吊绳的交角小于( ),应进行强度验算。12年单:预制安装水池现浇板接缝施工措施,错误的是( )一、预制构件吊运安装 吊装方案:工程概况、主要技术措施、进度计划、质量安全保证措施、环保及文明措施。 吊绳和构件的交角不小于45度(桥梁为60度),曲梁采用3点吊装,小于45度时,应进行强度验算。二、现浇壁板缝施工1、模板:内模一次到位,外模分段随浇随支,分段高度不超过1.5m。分层浇筑不超过25cm。2、板缝施工 混
12、凝土强度高结构1个等级。 选在壁宽度较大时浇筑(气温低时) 微膨胀和快速水泥 两侧凿毛,洒水湿润。 养护时间14天三、绕丝预应力1、绕丝和张拉均从上往向下施工。第一圈距离顶不超过50cm。2、池壁两端不能绕丝部分,应在附近局部加密或改用电热张拉。3、每缠一盘钢丝应测定一次钢丝应力。四、电热张拉施工1、张拉前,计算伸长值,并进行试张拉;弹性模量试验确定。2、张拉顺序,无设计要求时,顶端开始,逐环向下。3、电热温度不超过350度;重复张拉不超过3次(管道焊接返修不超过2次)4、初读数:预应力建立后通电前; 末读数:断电冷却后。5、伸长值+6%四、喷射水泥砂浆保护1、满水状况下,满水试验完成,并观测
13、无渗漏后,自上而下进行施工。2、施工温度高于15度。3、保护层5cm;养护14天以上。1K414023掌握构筑物满水试验的规定07年多:水池满水试验包括( )09年单:有盖水池满水试验程序为( )10年单:净高6米水池满水试验注水时间为( )天。12年案例:沉淀池满水试验的浸湿面积有哪些部分组成。1、试验条件 现浇及装配式:防水层、防腐层、喷涂层之前。 砖砌筑式:防水层施工后 石砌体:勾缝后 强度达到设计要求;预留孔封堵;抗浮稳定性满足;安全措施到位。2、试验流程 准备注水水位观测蒸发量测定(有盖水池时不做)整理结论口诀:备 注 观 测 整理3、注水:分3次(每次设计水深1/3)。 每次不超过
14、2m/天;相邻两次间隔不小于24小时。4、水位观测:精度 1/10mm。 初读数:注水到顶后24小时。 末读数:初读数后不小于24小时。 6m水池为例:注水3天+间隔2天+观测2天=7天5、满水试验标准渗水量计算:按池壁(不含内隔墙)和池底的侵蚀面积计算。合格标准:钢筋混凝土水池2L/(m2.d); 砌体结构水池3L/(m2.d);P333::1K414024 熟悉给排水工程滤池和滤板施工质量检查验收一、土建结构和设备安装的交接验收结合P190页综合考虑(4项) 验收交接单位:建设、监理、土建单位、设备安装单位 交接项目:构筑物、建筑物的平面尺寸、标高;预埋件、预留孔洞位置;混凝土质量; 形成
15、书面记录,并办理书面交验手续 对不满足要求的,制定补救方案 安装前30天,向建设、监理、设备供应商提交施工计划二、滤池工艺设备安装1、滤池组成:浑水区、滤板、滤料、清水区。2、滤料:石英砂、无烟煤、碳颗粒。需进行气水反冲洗,以恢复过滤能力。3、两试验:滤料进行气水反冲洗试验;滤头进行通气试验,4、安装质量控制要点: 1检验:对滤头、滤板、滤梁逐一检验 2个板:滤板安装不得错台;滤板之间及与池壁之间缝隙封闭符合设计 2个梁:滤梁安装精度;地梁与支撑梁位置准确度 2个头:滤头通气试验;检查滤头紧固度 2个料:滤料反冲洗试验;滤料铺装层厚度及平整度1K414024掌握沉井施工技术06年单:沉井下沉出
16、现偏差,可采用(偏除土)进行纠偏。09年单:水池中的实用抗浮措施不包括( )补充:沉井地基具有足够承载力;否则按设计进行地基加固。 刃脚的垫层采用砂垫层上铺垫木或素混凝土。1、75%强度方可拆除模板或浇筑后节沉井混凝土;100%才能下沉。模板固定于井壁上,距离地面不小于1m。2、分节之间施工缝:凹凸缝或钢板止水带。3、下沉方式:排水下沉(挖土高差不超过50cm)、不排水下沉(适用条件及方法)4、下沉监控量测 下沉中,每班侧一次 终沉:1小时1次 封底沉降速率:10mm/8小时。 大型沉井需进行结构变形和裂缝观测。5、辅助下沉方法 外壁阶梯形(四周灌黄沙) 触变泥浆套助沉 空气幕助沉 爆破方法 压重法;射水下沉6、封底:干封底水位位于基坑底以下50cm;设置泄水井。 水下封底(水下灌注素混凝土垫层,抽干水后进行钢筋混凝土底板施工)7、抗浮措施水位降低至坑底50cm。及时做抗浮机构坑底有承压含水层,需减压降水基坑周围设置防淹墙和排水措施不行的话,引水进入结构物,使构筑物内外无水位差。
