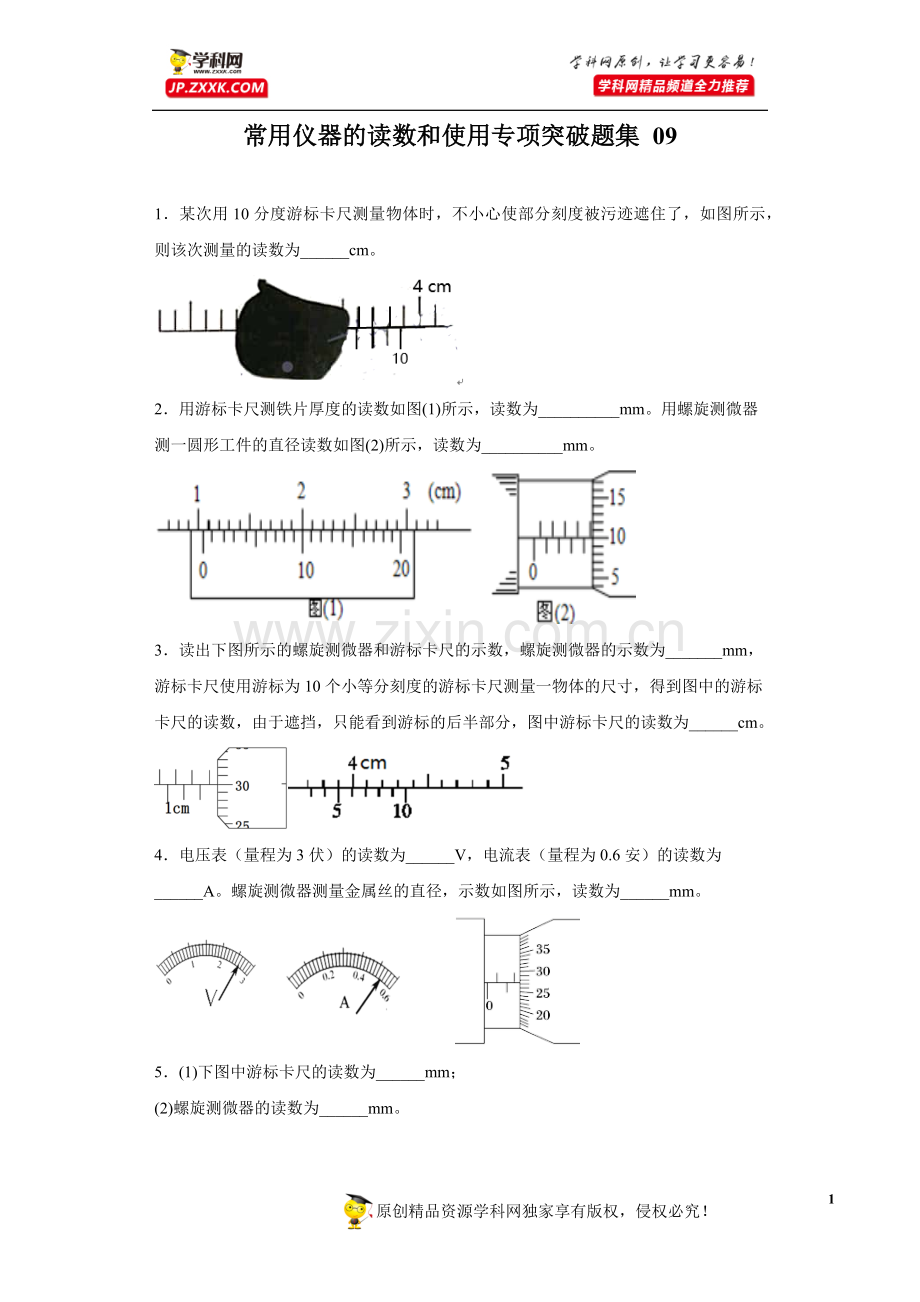

常用仪器的读数和使用专项突破题集 09

1．某次用10分度游标卡尺测量物体时，不小心使部分刻度被污迹遮住了，如图所示，则该次测量的读数为______cm。

2．用游标卡尺测铁片厚度的读数如图(1)所示，读数为__________mm。用螺旋测微器测一圆形工件的直径读数如图(2)所示，读数为__________mm。

3．读出下图所示的螺旋测微器和游标卡尺的示数，螺旋测微器的示数为_______mm，游标卡尺使用游标为10个小等分刻度的游标卡尺测量一物体的尺寸，得到图中的游标卡尺的读数，由于遮挡，只能看到游标的后半部分，图中游标卡尺的读数为______cm。

4．电压表（量程为3伏）的读数为______V，电流表（量程为0.6安）的读数为______A。螺旋测微器测量金属丝的直径，示数如图所示，读数为______mm。

5．(1)下图中游标卡尺的读数为______mm；
(2)螺旋测微器的读数为______mm。

6．图1螺旋测微器的读数为______mm。图2游标卡尺读数为______cm。

7．某同学用游标卡尺测量电阻元件的长度为L，用螺旋测微器测量金属丝直径d。
(1)电阻元件长L为______，金属丝的直径d为______；

(2)选用“×10”倍率的电阻挡估测元件电阻，发现多用表指针偏转过大，因此需选择倍率的电阻挡______（填：“×1”或“×100”）。并先进行______再进行测量，之后多用表的示数如图所示，测量结果为R=______。

8．测量一圆柱形导体材料：如图所示，用螺旋测微器测其直径d为________mm，游标卡尺测其长度l为________cm。

9．下面两图中的游标卡尺和螺旋测微器的读数分别是______cm和______mm。

10．如图（a），为用单摆测量重力加速度的实验装置，摆球在垂直纸面的平面内摆动，在摆球运动最低点的左、右两侧分别放置激光光源与光敏电阻。光敏电阻（光照增强时，其电阻变小）与自动记录仪相连，记录仪可以显示光敏电阻的随值R随时间t的变化图线。将摆球拉离平衡位置一个较小角度释放，记录仪显示的R-t图线如图（b）所示。请回答下面问题：

（1）实验前先用游标卡尺测出小球直径d，如图（c），则小球的直径d=______mm；
（2）该单摆的振动周期为______；
（3）实验中用米尺测得摆线长为L，则当地的重力加速度g=_______。（用测得物理量的符号表示）
11．用螺旋测微器测得该材料的直径如图甲所示，读数D=_________mm。用游标卡尺测得某材料的长度如图乙所示，读数L=______cm；

12．用螺旋测微器测某一圆柱体直径，示数如图甲所示，（第5个格对齐）此示数为______mm；用游标卡尺测量某工件的外径时，示数如图乙所示，（第10个格对齐）则读数为______mm。
