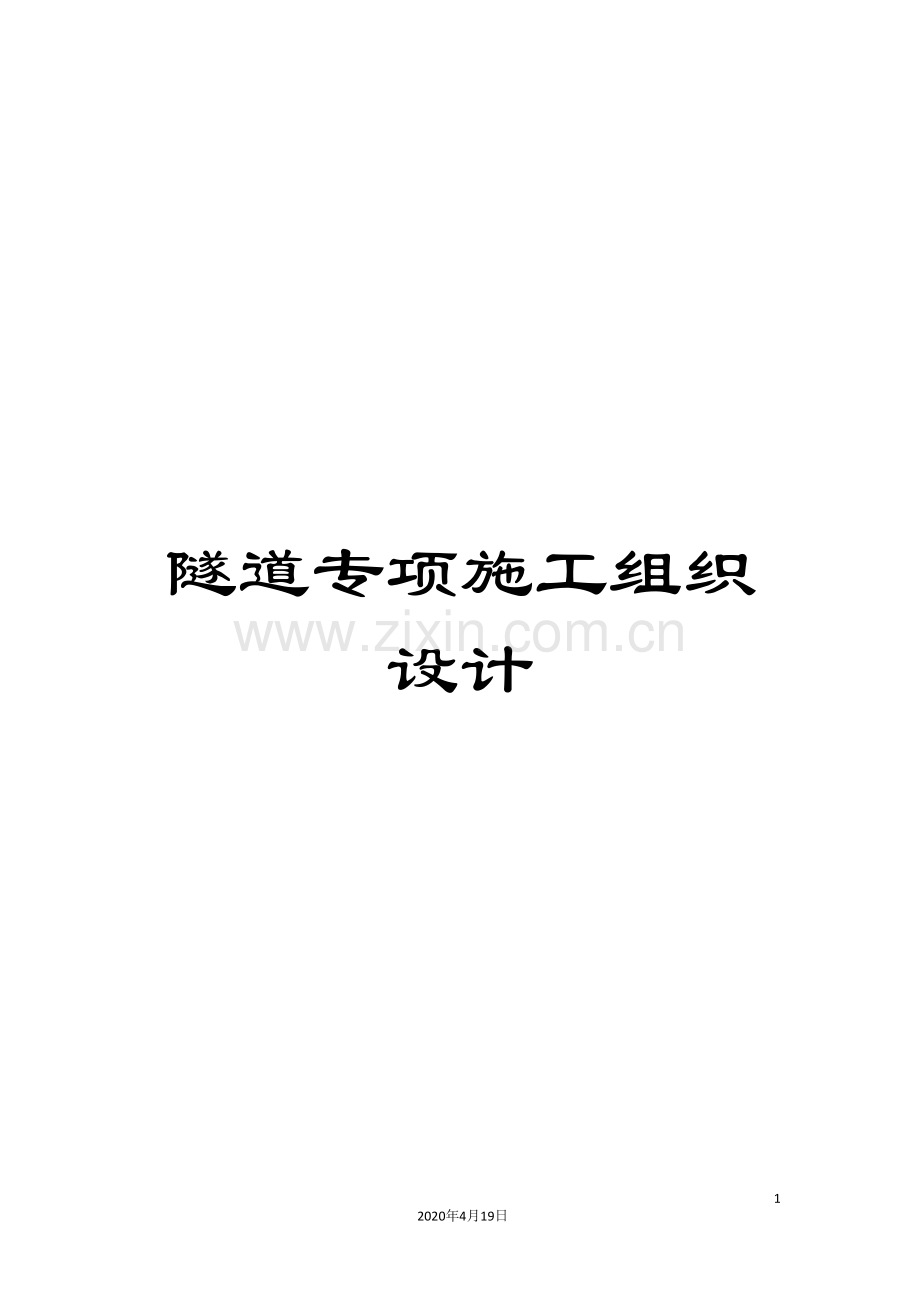

隧道专项施工组织设计

151
2020年4月19日
文档仅供参考
施工技术方案报审表
(编号: ) A-JL-02
合同号:TJ-12标 监理单位:北京中通公路桥梁工程咨询发展有限公司 承包商:中铁五局一公司

致(驻地监理工程师) 李旷兵 先生 :

现报上 隧道专项施工组织设计 ,请予审查和批准。

附件:技术、工艺方案说明和图表

承包商: 日期:
驻地工程师审查意见:

驻地监理工程师: 日期:
工程管理监理工程师审查意见:

工程管理监理工程师: 日期:
总监理工程师审定的意见:
□同意
审定意见: □修改后再报批
□不同意

总监理工程师: 日期:
附件:特殊技术、工艺方案要经总监理工程师批准,一般由工程管理监理工程师审批。
由承包商呈报三份,审批后工程管理监理工程师和驻地监理工程师办公室各留一份,退承包商一份。
连霍高速洛三段改扩建工程TJ-12合同段

隧道专项施工组织设计
[桩号:RK91+400-RK99+300]

编制:
复核:
审核:

中铁五局一公司连霍高速洛三段改扩建工程TJ-12标项目部
7月29日
目 录
1．编制范围 1
2．编制依据 1
3．工程概况 1
3.1工程简介 1
3.2地形地貌 1
3.3地质岩性 1
3.4水文地质 2
3.5地震 2
3.6气候 2
3.7洞体围岩稳定性评价 2
3.7.1金银山隧道 3
3.7.2张茅隧道 4
3.8施工条件分析 5
3.9主要工程数量 5
4施工组织机构及职能划分 6
4.1施工队伍编制 6
4.2项目作业队主要岗位职责 8
5.施工总体部署 12
5.1管理目标 12
5.1.1工期目标 12
5.1.2质量目标 12
5.1.3安全目标 12
5.1.4文明施工目标 13
5.2临时工程 13
5.2.1驻地建设 13
5.2.2施工便道 13
5.2.3施工用水 13
5.2.4临时供电 13
5.2.5通讯 13
5.2.6临时炸药库 14
5.2.7拌合站 14
5.2.8弃土场 14
5.2.9隧道洞口施工布置图 14
6隧道施工方案 16
6.1隧道开挖 16
6.2隧道出碴 16
6.3隧道初期支护 16
6.4模筑衬砌 16
7.隧道施工方法 16
7.1洞口段施工 16
7.2明洞施工 25
7.3洞身施工 25
7.3.1洞身开挖 25
7.3.2初期支护施工 28
7.3.3仰拱及铺底施工 37
7.3.4防排水施工 39
7.3.5二次衬砌施工工艺及方法 41
7.3.6施工缝、沉降缝施工 45
7.3.7洞内路面施工 46
7.3.8横通道施工 46
8.隧道爆破施工 47
8.1爆破工艺流程图 47
8.2爆破施工方法 48
8.2.1放眼布置 48
8.2.2炮眼布置要求 48
8.2.3孔口堵塞长度 48
8.2.4清孔装药 48
8.2.5连接起爆网络 48
8.3爆破安全保证措施 49
9．施工测量及监控量测施工方案 50
9.1.施工测量 50
9.1.1隧道掘进控制 50
9.1.2洞内施工导线测量 50
9.1.4洞内中线和腰线的测设 50
9.1.5衬砌测量 51
9.2.施工监测 51
9.2.1监测目的 51
9.2.2监测项目 51
9.2.3观测点布设及要求 51
9.2.4监测方法 52
9.2.5量测数据处理、回归分析、信息反馈及对策 53
9.2.6监测组织 55
10.地质超前预报方案 55
10.1超前地质预报的目的 55
10.2超前地质预报的主要内容 56
10.3地质预报的主要方法 57
10.3.1地质素描 57
10.3.2 TSP法 59
10.3.3超前炮眼 59
11.隧道施工通风、排水、及洞内风水电的布置 59
11.1施工通风控制标准 59
11.2隧道施工通风方案 62
11.3通风设备选择 63
11.4洞内施工排水 63
11.5洞内施工供电 63
11.6洞内施工供水 63
11.7施工供风 64
12隧道施工工期进度计划 64
13.资源配置 67
13.1施工人员配置 67
13.2机械设备配置 67
13.3材料逐月计划表 69
14.安全施工保障措施 70
14.1安全生产管理目标 70
14.2安全保证体系框图 71
14.3安全管理制度 72
14.3.1设各级专职安全检查人员的制度 72
14.3.2严格执行逐级安全技术交底制度 72
14.3.3严格执行安全检查制度 72
14.4安全生产保证措施 72
14.4.1洞内开挖及监控量测安全措施 72
14.4.2爆破作业安全措施 73
14.4.3喷射砼作业安全措施 74
14.4.4拱架架立安全措施 75
14.4.5其它现场安全生产措施 75
15.工程质量保证体系和措施 76
15.1.质量目标 76
15.2.质量管理机构和质量保证体系 76
15.2.1质量管理机构 76
15.2.1.1质量管理小组组织架构 76
15.2.1.2主要质量管理者职责 77
15.2.2质量保证体系 78
15.2.2.1建立质量保证制度 80
15.2.2.2质量管理程序 81
15.3.质量保证措施 82
15.3.1 组织与制度保证措施 82
15.3.2思想保证措施 82
15.3.3技术保证措施 82
15.3.4隧道结构初支质量保证措施 83
15.3.5隐蔽工程质量保证措施 84
15.4质量通病预防措施 84
15.4.1 超欠挖质量通病控制 84
15.4.2隧道混凝土衬砌防开裂控制 85
15.4.3 砼工程 86
15.5工程质量保修措施及维护方案 88
15.5.1工程质量保修措施 88
15.5.2工程质量维护方案 89
15.5.3质量保修期、质量责任期 89
16.环境保护措施 90
16.1.植被及地下水资源保护措施 90
16.2.水环境保护措施 91
16.3.动物保护措施 91
16.4.大气保护措施 92
16.5.降低噪音措施 92
17.文明施工管理 92
17.1.施工现场管理 92
17.2.办公、生活设施 94
17.3.建设工地良好文化环境 94
18.安全应急救援预案 95
18.1爆炸紧急应变预案 95
18.2坍塌紧急应变预案 96
18.3涌水、突泥紧急应变预案 98
18.4瓦斯检测及瓦斯爆炸紧急应变预案 100
19.隧道质量创优措施 101
19.1创优目标 101
19.2创优体系 102
19.3创优措施 102
19.3.1组织管理措施 102
19.3.2技术措施 103
19.3.3主要施工项目的质量保证措施 104
19.3.4 材料质量保证措施 107
19.3.5主动接受质量监督及施工监理 107

隧道专项施工组织设计
1．编制范围
本施组适用于连霍高速公路洛阳至三门峡(豫陕界)段改扩建工程TJ-12标金银山隧道和张茅隧道工程。
2．编制依据
1)连霍高速公路洛三段TJ12标工程隧道施工设计图纸。
2)连霍高速公路洛三段TJ12标岩土工程详细勘察阶段报告。
3)现场考察资料和我单位的施工能力、及我公司从事过类似工程的施工经验。
4)交通部颁发的<公路隧道施工技术规范>、<公路工程质量检验评定标准>及其相关的规范、标准。
3．工程概况
3.1工程简介
连霍高速公路洛阳至三门峡(豫陕界)改扩建工程TJ-12标位于三门峡市陕县境内,跨硖石乡、张茅乡,起讫里程左线为RK91+400-RK99+300,右线为:DK91+389.01-DK99+294.163全长7.9公里。 隧道两座,为单向双洞分离式四车道,单洞总长6363m,其中金银山隧道左线长1187m,起讫里程为:RK91+443~RK92+630;金银山隧道右线长1233m,起讫里程为:DK91+417-DK92+650;张茅隧道左线长2027m,起讫里程为:RK96+830~RK98+857;张茅隧道右线长1916m,起讫里程DK96+924-DK98+840。开挖最大宽度13m,高度10.5m,标准断面面积为: 88.4~110.5m²,加宽段断面面积为117.78m²,衬砌厚度为:35~50cm。
3.2地形地貌
沿线属低山山地,区内沟谷发育,多成”V”型谷,谷底至岸顶高差变化较大,沟谷广布,呈现深谷鸡爪型地貌。
3.3地质岩性
1)中更新统残破积层
岩性主要为杂色粉质黏土含大量根系及碎石,为全风化石英砂岩(金银山隧道)和安山岩(张茅隧道),表层草皮覆盖,含岩石碎块,土石混杂,该层厚度在0~4.5m左右,弹性波波速Vp=350~500m/s。
2)震旦系石英砂岩
金银山隧道上部9.0m左右为强风化,砂质结构,层状构造,主要矿物成分为石英,岩质较硬,属细粒石英砂岩,下部为风化,岩质新鲜。
3)震旦系安山岩
张茅隧道上部1.0~11m强风化,微晶结构,厚层状构造,主要矿物成分为长石,岩质较硬,锤击不易碎;11m以下为中风化安山岩,岩质新鲜,岩芯多呈短柱状。
3.4水文地质
本项目隧道位于山岭高地,岩层裂隙发育,透水性好,雨季会因降水从裂隙处渗入而产生滴水现象;地下水位埋深较大,达数十米乃至上百米,隧道洞底位于地下水位以上。
3.5地震
依据<中国地震动参数区划图>(GB18306~ )、及<中国地震动反应谱特征周期区划图>,地震动峰值加速度0.15g,地震动反应谱特征周期为0.40s。按照地震动峰值加速度与地震基本烈度对照表,对应地震基本烈度VII度。
3.6气候
本项目地区为北暖温带半干旱、半潮湿大陆性季风气候区,冷暖适中,四季分明,雨热同期,干冷同季。
项目区域为大陆性季风气候特征,多年平均气温为13.9℃,初夏秋冬平均气温分别为12.3~15.2℃、22.9~26.6℃、12.3~14.9℃、0.5~2.0℃。四季时间分布,夏多冬少,初秋居中。极端最高气温44.4℃,极端最低气温-21.3℃。年平均降水量为600~700毫米,降水多集中在7、8、9月份,占全年降雨量的50%以上。初霜日为10月21日~11月2日,终霜日为3月20日~4月10日。区内一月盛行偏北风,七月盛行偏南风。平均风速冬季1.1~3.1米/秒,春季2.4米/秒,夏季1.8米/秒,秋季1.7米/秒。全年以冬春风速较大,多大于2米/秒,夏季风速较小,多小于2米/秒。
3.7洞体围岩稳定性评价
隧道围岩级别情况:
隧道围岩级别及衬砌类型表
金银山隧道左线
围岩级别
III
IV
V
合计
长度(m)
383
587
217
1187
衬砌类型
F-M-A
F-V-A
F-V-B
F-Ⅳ-A
F-Ⅳ-B
F-Ⅲ
F-Ⅲ-J

长度(m)
25
60
132
180
407
303
80
1187
金银山隧道右线
围岩级别
III
IV
V
合计
长度(m)
316
489
428
1233
衬砌类型
F-M-A
F-V-A
F-V-B
F-Ⅳ-A
F-Ⅳ-B
F-Ⅲ
F-Ⅲ-J

长度(m)
105
140
183
160
329
276
40
1233
张茅隧道左线
围岩级别
III
IV
V
合计
长度(m)
1424
379
224
2027
衬砌类型
F-M-A
F-M-B
F-V-A
F-V-B
F-Ⅳ-A
F-Ⅳ-B
F-Ⅲ
F-Ⅲ-J

长度(m)
35
40
120
29
53
326
1264
160
2027
张茅隧道右线
围岩级别
III
IV
V
合计
长度(m)
1378
273
265
1916
衬砌类型
F-M-A
F-M-B
F-V-A
F-V-B
F-Ⅳ-A
F-Ⅳ-B
F-Ⅲ
F-Ⅲ-J

长度(m)
35
40
130
60
40
233
1298
80
1916
3.7.1金银山隧道
1)进口稳定性评价
左线进口段起讫桩号RK91+443-RK91+490段长47m,右线进口段起讫桩号DK91+417-DK91+465段长48m,表层为残坡积土,含岩石碎块,为全风化坡积物,结构松散,中下部为强-中风化石英砂岩、页岩、泥岩互层,岩体裂隙较发育,洞口仰坡稳定性差,围岩为V级。
2)出口稳定性评价
左线出口段起讫桩号RK92+570-RK92+630段长60m,右线出口起讫桩号DK92+537-DK92+650段长113m,表层为薄层残坡积土,含岩石碎块,为强风化坡积物,结构松散,中下部为强风化安山岩,岩体裂隙发育,洞口仰坡稳定性差,围岩为V级。
3)洞身稳定性评价
左线洞身RK91+867-RK92+270段围岩主要为中风化石英砂岩、页岩、和泥岩互层状岩石,产状9°∠39°,围岩为Ⅲ级;RK91+490-RK91+685、RK91+755-RK91+867,两段围岩主要为强-中风化石英砂岩、页岩和泥岩互层状岩石,产状9°∠39°,围岩为Ⅳ级;RK92+270-RK92+430段为石英砂岩和安山岩的接触破碎带,围岩破碎较严重,破碎带围岩主要以安山岩为主,围岩为Ⅳ级;RK92+430-RK92+570段围岩主要为强-中风化安山岩,围岩为Ⅳ级;RK91+685-RK91+755段为浅埋段,洞身主要以强风化石英砂岩为主,局部裂隙发育,岩芯碎块状,围岩为Ⅴ级。
右线洞身DK91+890-DK91+226段围岩主要为中风化石英砂岩、页岩和泥岩互层状岩石,产状9°∠39°,围岩定位Ⅲ级,DK91+465-DK91+602、DK91+890-DK91+929两段围岩主要为强-中风化石英砂岩、页岩和泥岩互层状岩石产状9°∠39°,围岩为Ⅳ级;DK92+226-DK92+347段为石英砂岩和安山岩的接触破碎带,围岩破碎较严重,破碎带围岩主要以安山岩为主,围岩为Ⅳ级,DK92+347-DK537段围岩主要为强-中风化安山岩,围岩为Ⅳ级;DK91+602-DK91+829段为浅埋段,洞身主要以强风化石英砂岩为主,局部裂隙发育,岩芯碎块状,围岩为Ⅴ级。
3.7.2张茅隧道
1)进口稳定性评价
左线进口段起讫桩号RK96+830-RK96+885段长55m,右线进口段起讫桩号DK96+924-DK96+976段长52m,表层为薄层残坡积土,以粉质粘土及碎石土为主,为全风化坡积物,结构松散,中下部为全-强风化安山岩,岩体裂隙较发育,洞口仰坡稳定性差,围岩为Ⅴ级。
2)出口稳定性评价
左线出口段起讫桩号RK98+798-RK98+857段长59m,右线出口段起讫桩号DK98+779-DK98+840段长61m,表层为薄层残坡积土,含岩石碎块,为全风化坡积物,结构松散,中下部为强风化安山岩,岩体裂隙稍发育,洞口仰坡稳定性差,围岩为Ⅴ级。
3)洞身稳定性评价
左线洞身段RK97+115-RK98+137、RK98+285-RK98+727段围岩主要为中风化安山岩,岩体新鲜,采取率大于80%,围岩为Ⅲ级;RK96+885-RK97+115、RK98+137-RK98+175、RK98+234-RK98+285、RK98+727-RK98+798段围岩主要为强-中风化安山岩,岩质较为新鲜,岩芯采取率大于65%,围岩为Ⅳ级;RK98+175-RK98+234段洞身埋深较浅,最浅埋深约4米,且该段围岩破碎很严重,围岩为Ⅴ级。洞身整体稳定性较好,对雨季的洞体滴水状况做好防护,围岩破碎段应高度重视。
右线洞身段DK97+172-DK98+134、DK98+268-DK98+724段围岩主要为中风化安山岩,岩质新鲜,岩芯较完整,采取率大于80%,围岩为Ⅲ级;DK96+976-DK97+067、DK97+091-DK97+172、DK98+134-DK98+163、DK98+215-DK98+268、DK98+724-DK98+779段围岩主要为强-中风化安山岩,岩质较为新鲜,岩芯采取率大于65%,围岩为Ⅳ级;DK97+067-DK97+091、DK98+163-DK98+215段洞身埋深较浅,最浅埋深约8米,围岩破碎较严重,围岩为Ⅴ级。洞身整体稳定性较好,对雨季的洞体滴水状况做好防护,围岩破碎段应高度重视。
3.8施工条件分析
1)工地交通条件
项目沿线区域内有陇海铁路、连霍高速公路、国道G310线等国家干线铁路、公路及连接成网的省道和地方道路,路况良好,能满足筑路材料运输的要求。
2)主要筑路材料
碎石取自三门峡陕县硖石,砂取自三门峡洛河河道砂料料场。主材钢筋、水泥、外加剂等购自三门峡和洛阳。
3)工程用电
施工用电均可由附近高压线引接至施工现场,但金银山隧道及金银山大桥引接线路较长。
4)工程用水
本项目施工用水不便,根据当前调查,金银山隧道和张茅隧道明洞段须打井取水,其它工程用水利用一自然水渠汇集后抽取,从当前看,也可满足需要,必要时,利用外界运输以补充施工用水需求。
3.9主要工程数量
隧道主要工程数量表(四座隧道)
项目
单位
数量
开挖
m3
772831.6
初期支护
C25喷射混凝土
m3
27871.3
D25中空注浆锚杆
m
144630
Φ6钢筋网
kg
461578.4
工字钢
kg
1889416.4
格栅钢架
kg
639696.1
15mm钢板
kg
330077.6
螺栓螺母
套
97148
Φ50锁脚小导管
m
29292.8
EVA复合防水卷材
m2
152227
C15仰拱填充
m3
15879.6
350g/m2无纺布
m2
7196
Φ108X6mm钢管
kg
301051.6
Φ133X5mm钢管
kg
18371.88
二次衬砌
拱墙C35砼
m3
65475.5
仰拱C35砼
m3
7882.5
钢筋
HRB335钢筋
kg
1818165
HPB235钢筋
kg
237808.7
4施工组织机构及职能划分
4.1施工队伍编制
根据项目部任务划分情况成立隧道作业一队、隧道作业二队、隧道作业三队,结合公司项目法管理模式及铁路建设标准化管理要求,每队拟设三室一组七班,即在作业队队长部下设工程技术室、机电室、测量组和综合室;作业层设开挖班、出渣班、立架班、喷浆班、钢筋班、衬砌班、综合班。根据人员标准化配置要求,设队长1名、副队长2名、书记1名、技术主管1名、技术员3名、质检员1名、试验员1名、安全员1名、材料员2名、机电员2名、核算员1名、炊事员2名、生活车司机1名。衬砌班设木工组和衬砌组,组织机构图见下图。

4.2项目作业队主要岗位职责
1)作业队职责:
(1)对本作业队管段内工程施工作业及现场施工管理全面负责。
(2)在项目部领导下组织施工和生产,并接受项目部对其进行的安全、质量、工期、技术等方面的监督和检查。
(3)具体负责作业队范围内工程施工进度、安全质量、材料消耗和施工技术等方面的管理、监控和实施。
(4)建立和实行技术交底制度,技术负责人就工程作业工序和环节向领工员、工班长进行书面技术交底,做好书面技术交底资料的归类存档备查工作。
(5)建立健全各项规章制度,制定各岗位工作职责,实施岗位责任制。
(6)根据工程施工项目的标准和要求,做好员工使用前和日常培训,提高施工作业人员的综合素质和施工水平。
(7)强化作业队在施工管理和运行过程中的成本控制,挖掘内部潜力,降低物耗,提高经济效益。
(8)实施按需设岗,按岗聘用,开展生产班组及作业工班的经济责任承包,提高工作质量和生产效率。
(9)督促领工员、工班长在实施作业前对班组作业人员进行工作和安全交底。
(10)做好现场施工记录。
2)作业队队长岗位职责
(1)宣传国家、公司的法律法规及各项规章制度并抓好贯彻落实。
(2)在项目经理领导下,认真执行上级管理制度,全面负责本作业队管理工程施工生产、技术、经营等工作。
(3)负责组织完成项目经理部下达的施工任务,承担所辖范围工程施工质量、安全、进度和文明施工。
(4)组织施工调查,主持技术部门编制实施性施工组织设计。主持实施季、月、旬作业计划,确保计划完成。
(5)掌握生产进度,分析生产和经营活动,加强成本控制,搞好经济责任成本核算。
(6)实行安全生产责任制,加强安全教育,做好安全防护措施,组织安全大检查。
(7)执行工程质量管理制度,组织落实创优规划。推行质量、环境、职业健康安全管理工作。
(8)加强材料、机械的管理,做好人员的考核和分配。
(9)负责本作业队的思想文化建设,基础设施和生活管理。
(10)深入施工现场了解施工情况和生产情况,主持施工生产交班会,分析施工情况,采取措施,提出解决方案。
3)作业队技术主管岗位职责
(1)贯彻执行与工程项目施工相关的技术标准、规范、规则,负责管理作业队施工技术、安质、物资、计划验工、统计、调度、地亩工作,并督促、检查和指导。
(2)协助作业队队长抓好工程安全、质量、进度、文明施工等各项工作。
(3)向领工员、工班长进行工程质量、施工安全、环保等书面技术交底,并将技术交底分类存档
(4)检查、监督、纠正施工中存在的质量、安全、工序、工艺等方面的问题, 参加工程质量、安全事故的调查分析。负责检查处理实施情况。
(5)组织有关人员参加管段内交接桩,督促搞好测量复核和贯通测量工作。编制管段内指导性施工组织设计和质量计划。
(6)组织制定工程项目创优规划并结合实际制定相应的工程安全、质量、物资、计划统计、验工计价、竣工文件编制等管理实施细则并检查落实情况。
(7)组织有关人员抓好施工过程控制,搞好重点及难点工程的技术攻关、解决施工中的技术难题。
4)技术员岗位职责
(1)协助技术负责人做好技术交底工作。
(2)跟班作业,纠正施工中安全、质量、环保、工序、工艺、文明施工等方面存在的问题,发现重大质量隐患应立即停工并报告上级。
(3)做好施工日志等相关技术资料的编写、收集整理工作。
(4)参加工程质量事故的调查分析。
(5)对隐蔽工程的关键部位,重点工程的施工过程进行监督检查。
5)安全员岗位职责
(1)负责监督实施施工组织设计中的安全保证措施的实施, 并负责向作业班组进行安全技术标准交底。
(2)检查施工现场安全防护是否符合安全规定和标准。对发现施工现场隐患提出改进措施,督促实施。对改进后的设施进行检查验收。对不改进的提出处理意见。
(3)对施工现场进行安全监督、检查、指导,并做好安全检查记录。对不符合安全规范施工、工程质量标准要求的班组及个人进行教育、处罚,及时责令整改。
(4)同各班组签订安全生产协议书,处理一般性安全事故,按照规定进行工伤事故登记、统计、分析。
(5)跟班作业进行施工安全巡视, 制止违章作业,发现不安全行为坚决制止,并做好巡察记录.
(6)协助作业队队长进行安全教育,接受专职安质人员的业务检查与指导。
(7)负责本作业队安全器材、用具、设施的维修保养与标识。
(8)参加相关事故的调查、分析,并保护好事发现场。
6)质量员岗位职责
(1)负责监督实施施工组织设计中质量保证措施的实施,并负责向作业班组进行质量评定标准交底。
(2)在作业队队长的领导下,做好作业队各项质检工作,业务受上级部门的指导。
(3)执行岗位工作标准,对所负责工点工程质量工作负责。
(4)指导工点操作人员按操作规程和施工组织施工,重要工序要旁站或安排试验人员跟班作业,确保工序质量,参加检验批,分项、分部、单位工程质量验收,做好质量检查记录。
(5)指导班组有关质量和施工安全防护、环保等工作。
(6)学习新技术,解决施工中出现的技术问题。
(7)正确填报施工现场、质量检查情况和生产质量报告,定期提出质量情况分析意见和建议。
(8)组织建立质量保证体系。处理一般性质量事故。
7)领工员岗位职责
(1)搞好现场工程施工监管和现场材料验收签证管理,复核工程数量,做好对隐蔽工程进行验收和工程量签证。
(2)编制工程进度计划、施工方案,负责技术交底、检查、督促各班组贯彻执行。合理组织施工劳动力,掌握现场施工进度,绘制简单施工图并组织施工。
(3)深入施工现场调查研究,解决施工过程中发生的各种技术问题,及时汇报反映施工情况,参与解决工程在施工、质量、安全各方面存在的问题。
(4)负责工班施工的质量、安全、进度、环保和文明施工管理。
(5)协助作业队队长进行劳务人员的日常管理,组织工班完成作业队下达的施工任务。
(6)工程竣工提供详细的工作量及主材、设备等基础资料。协助搞好工程决算,协助做好工程施工资料的收集、整理、保管和归档
(7)贯彻执行现场施工规范标准和安全技术操作规程,做好工程质量、安全生产验收工作,负责、做好施工合成材料的级配资料、材料试验工作。
(8)对发生的工程质量和安全事故,坚持”三不放过原则”,分清责任提出补救方案和整改措施。
8)材料员岗位职责
(1)执行有关文件、法规,熟悉材料管理的要求和规定,制定实施性物资供应、管理的制度细则和办法。
(2)负责作业队管段范围工点工程物资的供应管理工作,对供应物资材料质量、价格进行监督。
(3)点验进场原材料、半成品及成品,按规定入库保管,建立出入库台账和逐日材料消耗台账。
(4)负责原材料进场后填写通知单,通知试验室(员)取样送检,并负责原材料、半成品状态标识。
(5)建立健全各类物资台账、卡片、及时编制物资申请计划及各类报表。
(6)深入施工现场了解工程施工生产情况,及时组织物资进场、运输、仓储、发放和管理,做好材料监督控制。
(7)掌握现场施工情况,根据定额要求及时调剂物资,对施工急需材料物资及时有效调剂,保证施工需要。
(8)负责对内部责任承包材料结算管理,及时清理领用物资情况,准确提供结算资料以及材料使用的节超情况。
(9)做好市场调查了解,提供准确的市场价格和材质情况,并提供相关调查资料,完善采购供应申报。
9)试验员岗位职责
(1)严格遵守各项试验操作规程,认真填写原始记录,保证数据的正确性,并按制度要求,填写好试验报告。
(2)负责项目内骨料、石料、砼、砂浆制品等材料的物理性能试验,对新材料、新制品的中间性试验研究,参与推广应用。
(3)参加开工前的地材调查和取样送检,收集原材料,半成品的合格证和出厂检验报告,并送试验室存档。
(4)负责管区内现场施工控制的检验与试验。
(5)正确使用仪器设备,定期进行维修保养,按期进行计时检定,以确保仪器精确符合要求。
(6)负责所辖工地工程试验取样和送样工作,根据试验规程设计砼、砂浆配合比,按规范施工。
(7)加强业务学习,保持试验室良好工作状态,不断提高业务工作能力。
10)工班长岗位职责
(1)带领工班全体人员完成作业队下达的施工生产任务。
(2)纠正所属人员施工中影响安全、质量的施作行为。
(3)完成队长、领工员交办的其它各项任务。
5.施工总体部署
5.1管理目标
5.1.1工期目标
计划 7月25日开工, 3月29日竣工。
5.1.2质量目标
按照国家、交通部现行的工程质量验收标准,工程一次验收合格率达到100%,合同段达优良工程。
5.1.3安全目标
安全目标为”三无、一控、三消灭”
三无:无工伤死亡和重伤事故、无交通死亡事故、无火灾、水灾事故。
一控:控制年负伤频率在2‰以下。
三消灭:消灭违章指挥、消灭违章操作、消灭惯性事故。
5.1.4文明施工目标
达到国家、河南省政府规定的环保施工要求,争创河南省三门峡市环保、文明施工先进单位。
5.2临时工程
5.2.1驻地建设
本项目隧道共设三个隧道队,每个作业队驻地均修建临时房屋约 ㎡。其中办公生活用房1200㎡,生产用房800㎡。办公用房和生活宿舍采用活动板房,加工房屋采用砖砌房屋和彩钢瓦敞篷结构。
5.2.2施工便道
隧道便道均由310国道横向引入,新建便道共3条,9.5公里。
便道1长2Km,从G310国道到达金银山隧道入口处。原路为乡间土质农耕用路,断面宽约3m;现欲在原路基础上填料加宽至6.5m,作为进入金银山隧道入口的主干施工便道。
便道2长3.5Km,断面宽6.5m。从G310国道引入,经混凝土搅拌站到达金银山隧道出口。
便道3长4Km,从G310国道旁的十里铺煤厂路口进入到达张茅隧道出口。原路为乡村土质农耕小道,断面宽度约为2.5m,现欲在原路基础上推平填宽至6.5m,以此便道作为进入张茅施作业队的主要施工便道。
5.2.3施工用水
本项目施工用水不便,根据调查,金银山隧道和张茅隧道明洞段须打井取水,张茅隧道进口用水利用一自然水渠汇集后抽取,从当前看,也可满足需要,必要时,利用外界运输以补充施工用水需求。
5.2.4临时供电
施工用电均可由附近高压线引接至施工现场,但金银山隧道引接线路较长。
金银山隧道进口设2台630KVA变压器,张茅隧道进口设1台800KVA和1台400KVA变压器,张茅隧道浅埋明挖段设1台1000KVA。
5.2.5通讯
本标段均能被网络覆盖,因此,经理部及各队主要负责人均配有移动电话,办公室设座机以完成通讯并进行收发传真。
5.2.6临时炸药库
在金银山进口和张茅横通道附近各设一处炸药临时存放点,以满足钻爆开挖对于炸药的需求。
5.2.7拌合站
靠近金银山隧道出口右侧50m处设1号拌合站,供金银山隧道施工需要,张茅进口前方200m左侧设有2号拌合站,同杨家村大桥、梁场共用。3号拌合站设于张茅隧道浅埋明洞处,供明挖段两端施工使用,同时金银山隧道进口设1座750拌和机,用于初喷砼,张茅隧道进口及浅埋明洞段分别设2台750拌和机以供初喷砼所需。
5.2.8弃土场
金银山设2处弃土场,张茅隧道设3处弃土场,以满足隧道开挖弃碴需要。
5.2.9隧道洞口施工布置图
金银山隧道和张茅隧道洞口施工布置图见下页:

5.3总体规划
本标段两座隧道即金银山隧道与张茅隧道,为分离式双洞四车道,单向行驶,金银山隧道从进口端向出口段掘进施工,张茅隧道由
