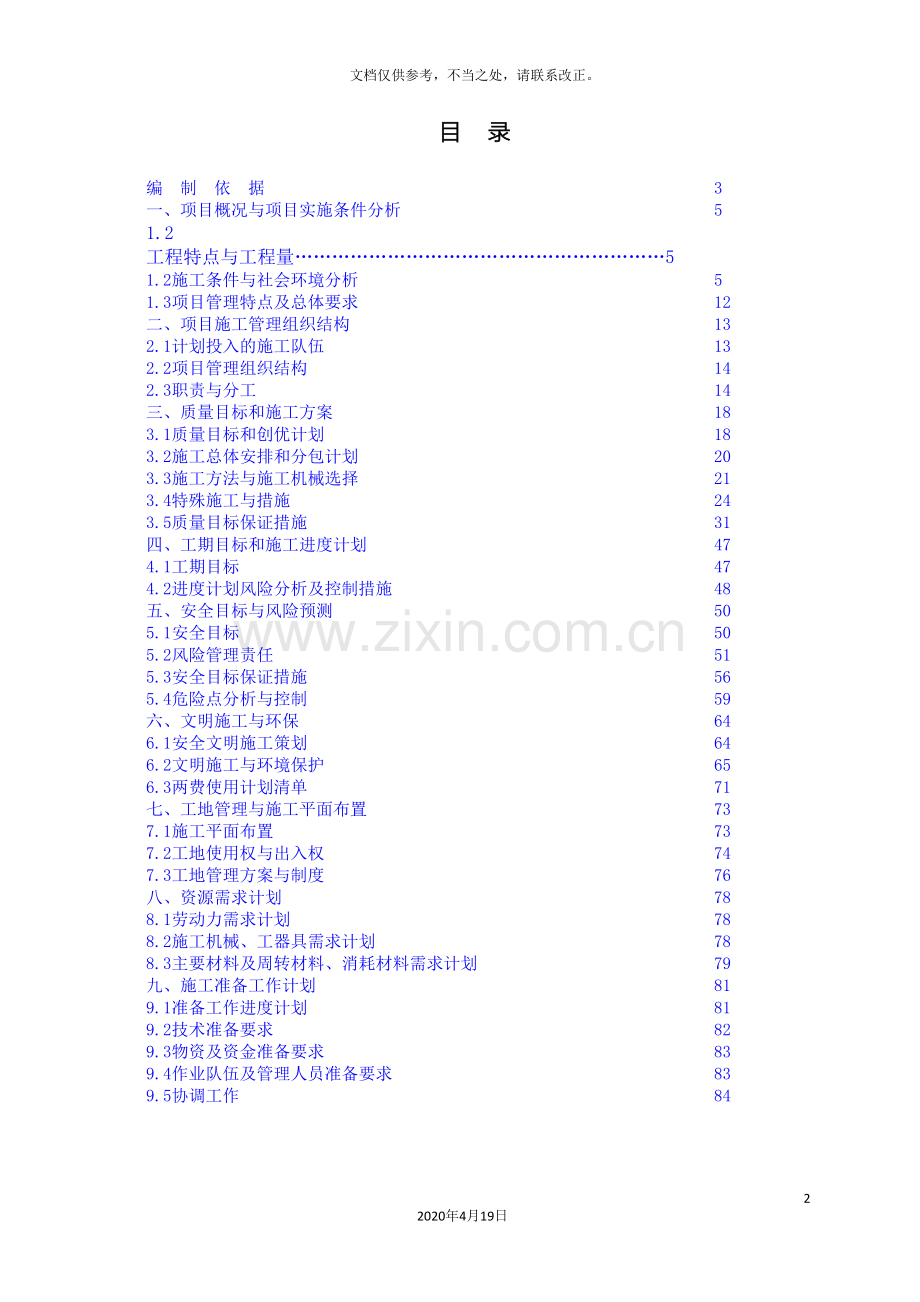

目 录
编 制 依 据
3
一、项目概况与项目实施条件分析
5
1.2 工程特点与工程量……………………………………………………5

1.2施工条件与社会环境分析
5
1.3项目管理特点及总体要求
12
二、项目施工管理组织结构
13
2.1计划投入的施工队伍
13
2.2项目管理组织结构
14
2.3职责与分工
14
三、质量目标和施工方案
18
3.1质量目标和创优计划
18
3.2施工总体安排和分包计划
20
3.3施工方法与施工机械选择
21
3.4特殊施工与措施
24
3.5质量目标保证措施
31
四、工期目标和施工进度计划
47
4.1工期目标
47
4.2进度计划风险分析及控制措施
48
五、安全目标与风险预测
50
5.1安全目标
50
5.2风险管理责任
51
5.3安全目标保证措施
56
5.4危险点分析与控制
59
六、文明施工与环保
64
6.1安全文明施工策划
64
6.2文明施工与环境保护
65
6.3两费使用计划清单
71
七、工地管理与施工平面布置
73
7.1施工平面布置
73
7.2工地使用权与出入权
74
7.3工地管理方案与制度
76
八、资源需求计划
78
8.1劳动力需求计划
78
8.2施工机械、工器具需求计划
78
8.3主要材料及周转材料、消耗材料需求计划
79
九、施工准备工作计划
81
9.1准备工作进度计划
81
9.2技术准备要求
82
9.3物资及资金准备要求
83
9.4作业队伍及管理人员准备要求
83
9.5协调工作
84

编 制 依 据
1、《施工招标书》规定的相关技术规范和标准；
2、本工程现场实地踏勘资料；
3、 我公司按GB/T19001- ；GB/T24001-1996；GB/T28001- 标准编制的质量、环境和职业健康安全手册,质量、环境和职业健康安全体系程序文件和环境和职业健康安全质量体系作业文件。
4、根据以下技术规范：
本工程采用的主要技术规范，规定如被新规范替代，则执行新规范。
◆《110KV～500KV架空送电线路施工及验收规范（GB50233- ）》
◆《110KV～500KV架空电力线路工程施工质量及评定规程（DL/T5168- ）》
◆《普通混凝土配合比设计规程（JGJ/T-55- ）》
◆《混凝土强度检验评定标准（GBJ107-87）》
◆《混凝土结构工程施工质量验收规范（GB50204- ）》
◆《建筑桩基技术规范（JGJ94-94）》
◆《钢筋焊接及验收规程（JGJ18- ）》
◆《钢结构工程施工质量验收规范（GB50205- ）》
◆《建筑地基基础工程施工质量验收规范（GBJ50202- ）》
◆《土方与爆破工程施工及验收规范（GBJ201-83）》
◆《建筑工程施工质量验收统一标准（GB50300- ）》
◆《混凝土结构设计规范（GB50010- ）》
◆《钢结构设计规范（GBJ50017- ）》
◆《架空送电线路导线及避雷线液压施工工艺规程（SDJ226-87）》
◆《超高压架空输电线路张力架线施工工艺导则（SDJJS2-87）》
◆《高压绝缘子瓷件技术条件（GB772-87）》
◆《110KV及以上送变电工程启动及竣工验收规程（DL/T782- ）》
◆《电力建设安全健康与环境管理工作规定》（国电 ）
◆《电力建设安全工作规程（架空电力线路部分）（DL5009.2 - ）》
◆《建设工程项目管理规范（GB/T50326- ）》
◆《110KV～500KV架空送电线路设计技术规程（DL/T5092-1999）》
◆《国家电网公司输变电工程安全文明施工标准化工作规定（试行）》国家电网基建[ ]403号
◆《国家电网公司输变电工程安全文明施工标准化图册》
◆国家电网公司《输变电工程达标投产考核评定标准（ ）》
◆《国家电网公司输变电优质工程评选办法（ ）》
◆《四川省电力公司“输变电工程施工安全措施补助费、文明施工措施费”管理实施细则》川电建[ ]431号
◆国家电网公司、四川省电力公司其它有关制度、规定

一、项目概况与项目实施条件分析
一、工程概况
一．工程概况
工程名称：尖先、河东线改接进眉山Ⅱ变220千伏线路新建工程
建设地点：眉山市仁寿县和眉山市彭山县
招标人：四川省电力公司
建设管理单位：四川省电力公司眉山公司
其建设规模
1.尖山～先锋、河东～先锋220千伏同塔双回线路新建工程：线路长度7.4KM；
二．工程特点与工程量
（一） 工程特点
1．设计特点
1.1.设计范围
①从尖山～先锋、河东～先锋220千伏同塔双回线路改接点起，至眉山II500千伏变电站进线构架止，线路路径全长约7.4km的220kV双回双分裂导线送电线路本体设计。导线截面2×400mm2。
②对邻近通信线危险和干扰影响的计算和保护设计。
③工程概算书的编制。
④辅助设施只在本工程中列入所需费用。OPGW架线工程费用计入本工程，OPGW材料及配套金具费用列入通信工程。
1.2. 气候特点
本工程线路所经地区年平均气温为15.0℃，最低气温为-5℃，最高气温为40.0℃，最大风速23.5m／s，设计覆冰5mm，年平均雷电日40天。
1.3. 基础工程
1.3.1根据现场勘察资料、本工程地形、地质、水文条件及基础作用力特点，本工程铁塔基础采用板式斜柱基础、原状土掏挖式基础及台阶式斜柱基础。
1.3.2 塔基自然环境保护
①合理使用基础：基础型式尽可能采用人工开挖成形，减少开挖量，而且主柱可加高，减少小平台开挖量；对于陡峭山崖、高边坡的塔位，不允许爆破施工，采用人工开挖；
②弃土处理：为防止水土流失，对开挖过程中的土、石方不允许就地倾倒。要运至塔位附近对环境影响小且不影响农田耕作的地方堆放。位于陡峭的塔位，严禁将场地土和开挖土就地置于塔位下坡方向，应将弃土运到塔基范围外不容易流失处堆放；
③塔位排水措施：位于斜坡的塔位应做成斜面，恢复自然排水，对可能出现汇水面、积水面的塔位要求开挖排水沟，并接入自然排水系统；
④边坡保护：对个别表面岩体破碎，水土极易流失的塔位，采用生态植被保护；对较好的岩石边坡，按有关规定和现场地质情况作放坡处理；对部分塔位开挖后出现易风化、剥落掉块的上边坡采用浆砌块石护坡，对下边坡采用浆砌块石保坎。
1.4 铁塔工程
1.4.1所有铁塔构件、螺栓（含防盗螺栓）均热镀锌防腐。。
1.4.2塔位最短腿基础顶面以上8.0米平面以下范围内的全部铁塔螺栓采用防盗螺栓，若在8米处遇有节点板或接头时，该节点板或接头上所有螺栓（含脚钉）均使用防盗螺栓。防盗螺栓要求既能防盗又具有一定的防松性能，并有一定的施工、运行、维护经验。防盗螺栓采用双帽(内侧为紧固螺帽，外侧为防卸螺帽)且应能复紧，安装后露扣长度须满足规程要求。
1.5 架线工程
1.5.1尖先.河东线改接进眉山Ⅱ变220千伏线路新建工程
本工程导线采用2×JL/G1A-400/35（GB/T 1179- ）钢芯铝绞线。
1.6 接地工程
全线杆塔采用人工接地装置，接地装置采用接地模块（道路上钢管杆段）及水平接地装置（铁塔段），根据不同土壤电阻率选用不同的接地装置型式，水平连接采用φ10镀锌圆钢，引下线采用φ12镀锌圆钢。
2．工程施工特点
2.1 基础施工
2.1.1本工程地形划分:
尖先.河东线改接进眉山Ⅱ变220千伏线路新建工程：丘陵100%；沿线地质划分：松砂石41%，普通土45%，泥水14%，汽车平均运输距离5km，人力平均运输距离0.5km。
2.1.2本工程基础要制定作业指导书，做好安全技术交底，保证施工安全和质量。
2.1.3对单基混凝土浇筑方量较大的基础要有保证连续浇筑的设施和方案；
2.1.4制定专项措施减少不必要的树竹砍伐，尽量不砍伐施工通道。
2.2 铁塔组立施工
2.2.1本工程铁塔组立施工地形均较好，我公司主要采用悬浮内外拉线铝合金抱杆分解组塔，抱杆型号：φ500×φ500×27m。
2.2.2对于距离电力线路近或地形较差塔位的铁塔，采取悬浮式内拉线抱杆组立铁塔。
2.2.3铁塔组立完毕，为避免塔件被盗，及时安装防盗螺栓。
2.3 架线施工
2.3.1．由于沿线房屋较为密集，且分布不规则，需提前做好被跨房屋的协调工作。
2.3.2．根据规划统一安排，从尖山～先锋、河东～先锋220千伏同塔双回线路改接点起，经徐家院子、月亮湾、段家大塘避开里仁乡集中居民区，之后大角度右转穿越500kV线路左转至花椒村眉山Ⅱ500千伏变电站，位置狭小，施工时需考虑对耕地、道路及其它管线的影响，需在施工前提前与有关部门做好协调工作。
2.4 对外协调
本工程位于眉山市境内，线路所经地将给地方协调带来的影响。但我公司有以往工程积累下的丰富组织协调经验，对地方协调工作的顺利进行有非常大的帮助。
（二） 工程量
工程名称
尖山～先锋、河东～先锋220千伏双回线路
改接进眉山Ⅱ500千伏变电站220千伏线路新建工程
起迄点
从尖山～先锋、河东～先锋220千伏双回线路改接点起，
至眉山II500千伏变电站进线构架止。
线路长度
同塔双回全长约7.4km
曲折系数
1.13
电压等级
220千伏
杆塔总数
20基
平均档距
370m
转角次数
10次
平均耐张段长度
822m
导线
2×JL/G1A-400/35
（GB/T 1179- ）
最大使用张力
2×39395（N）
地线
JLB40-120
最大使用张力
19521（N）
绝缘子
U70BP/146D、U70BP/146-1、U120BP/146-1、U70CN
防振措施
导、地线均采用防振锤
主要气象条件
最大设计风速V=23.5m/s；
导线覆冰均采用5mm，地线覆冰均采用10mm。
地震烈度
Ⅶ度
年平均雷电日
40天
污秽等级
Ⅲ级
海拔高度
485m～530m
沿线地形
平地：丘陵=35%：65%
沿线地质
松砂石41%，普通土45%，泥水14%
基础型式
板式斜柱基础、原状土掏挖式基础
汽车运距
5km
平均人力运距
0.5km
1.3施工条件与社会环境分析
1.3.1施工条件分析
1.3.1.1基础施工条件分析
a、本工程地质部分为流沙、泥水，开挖难度大。为保证施工进度降低施工难度，我们将结合人工开挖和机械凿挖。
b、线路所经地段物产丰富、植被覆盖率高，农田、果树、树竹较多，施工前应作好充分调查，及时与有关单位、政府部门取得联系，积极协调沟通并办理相关手续。在施工时必须制定相关措施并严格执行，以尽量减少施工所造成的损失。对施工残留物应搬运到环保部门认可的场地，做好塔基回填和平整，及时恢复塔基原有生态。

1.3.1.2杆塔组立施工条件分析
本工程所使用的直线塔、耐张塔均为一般性220kv典型通用杆塔。根据本工程铁塔的特点我们采用内抱杆分解组立铁塔，抱杆规格为400mm×400mm×14m的铝合金内抱杆和φ120*7000内抱杆。此种铁塔组立方法受地形限制少，技术成熟，对于减少临时占用耕地和农作物的损害相当有效。

1.3.1.3接地施工条件分析
本工程接地装置采用风车式水平放射型布置，绝大部分接地沟在农田里埋设，电阻值一般都容易满足设计电阻值要求。对于一些不能满足要求的接地将使用降阻济，接地沟开挖宜沿等高线开挖，避免被该地区充分的降水冲刷。

1.2.2.5文明施工及环境条件分析
a、当地经济情况较好，能为施工人员提供符合卫生、通风、照明等要求的生活设施，及符合卫生要求的膳食、饮水供应等，容易为现场施工人员提供丰富多彩的文化娱乐活动。
b、根据现场调查和我们在当地的施工经验，本工程协调工作不算困难。我们将加强与当地群众的沟通，避免产生不必要的矛盾和纠纷，并积极依靠当地政府，对出现的阻扰施工的现象采取合理合法的手段处理，不得采用非法手段。
c、本工程架线施工期间，停电作业及其它跨越施工涉及面较广，会给当地群众带来一定影响和不便，我们将及时与地方供电局进行沟通，在当地发布致歉公告取得用户的谅解，同时在施工组织上采取尽可能的措施将影响降到最低。
d、基础工程的余土处理是工程环境保护工作的重点和难点。余土处理我们采取按现场条件选择堆放位置，将生熟土分开堆放。在回填时先回填生土，后回填熟土，将多余弃土从施工现场运走，放置规定位置。

1.2.2.6地方性资源条件分析
本工程交通情况较好，经过现场实际调查，卵石、河沙采集点多，可方便购买。
本工程水泥选购当地大型水泥厂（如峨嵋水泥厂）的水泥，进场后将厂家的资质资料和抽样合格报告，报监理工程师批准后定点采购。

1.2.2.7自身条件分析
a、人力资源
我公司将完全按本《施工组织设计》的要求，针对线路经过地区的具体条件，选派高素质的管理人员组成项目部。选派施工经验丰富的专业人员投入本工程施工，确保施工安全、质量、工期、文明施工及环境保护等目标的顺利完成。
b、技术装备
我公司装备精良，实力雄厚，张牵设备能满足本工程所有型号导线、地线和ADSS光缆的展放要求，其它施工机具也均能保证本工程的顺利进行。

1.3.2社会环境分析
项目部将专门成立协调小组，安排对当地有丰富经验的协调工作人员，负责青赔工作。青赔工作需积极和当地县（区）、乡（镇）政府以及相关职能部门联系；同时取得地方供电局的大力支持，依照法律法规和当地赔偿政策，青赔资金尽快到位，及时做好青赔工作，不留遗留问题。

1.4项目管理特点及总体要求
1.4.1项目管理特点
1.4.1.1组织型式：项目经理负责制下的直线职能式管理模式。由公司聘任项目经理、项目副经理和项目总工程师，由项目经理聘任项目部管理人员，并择优选择施工人员。项目部对公司直接负责，与公司签订内部承包合同，按照项目制管理的要求，严格控制施工质量、安全、环境、保护、进度及成本。
1.4.1.2项目部专门成立协调小组，聘请对协调工作有丰富经验的同志担任组长，负责青赔、房屋拆迁和其它协调工作。对当地提出的问题及时处理解决。
1.4.1.3项目部将针对本工程设计特点、具体地形地质和施工质量要求，积极开展QC小组质量活动，完善施工工艺，提高施工质量。
1.4.1.4实行人性化管理，项目部规定正常的施工工作时间，并对施工人员的节假日给予关心和尊重。
1.4.1.5本工程经过对工程制定形象进度计划，将工程资源进行编制和调整，实现工程的动态控制，做到科学管理，不断提高项目管理水平。
1.4.2总体要求
1.4.2.1对本工程项目管理工作的总体要求
1）有特定的安全、质量、工期、效益、文明施工和环境保护目标；
2）有高素质的施工管理人员和施工人员；
3）有合理的规划；
4）有坚强、高效、适应力强、执行力强的组织机构；
5）有切合实际、行之有效的管理制度；
6）有真实、及时、完整的记录；
7）有适时、畅通的信息交流。

1.4.2.2对本工程项目管理工作结果的总体要求
1）质量要求：满足设计和验收规范要求，确保工程质量总评必须为优良，并满足：分项工程优良率100%，分部工程优良率100%。杜绝重大质量事故和质量管理事故的发生。
本次工程必须达标投产，按国家电网基建[ ]255号文《关于印发<国家电网公司输变电工程达标投产考核办法（ ）>的通知》的要求执行；创国家电网公司优质工程，按《国家电网公司输变电优质工程评选办法（ ）》的要求执行；争创国家优质工程。
2）安全文明施工及环境保护目标要求：确保工程建设中文明施工、落实环保方案，并采取积极的安全措施，不发生人身死亡事故，不发生重大设备事故，不发生重大施工机械设备损坏事故，不发生重大火灾事故，不发生负主要责任的重大交通事故；不发生环境污染事故和重大垮（坍）塌事故，不发生重伤事故，轻伤负伤率≤6‰，不发生因工程建设而造成的电网停电事故。
3）施工现场要求：做到“工完料尽场地清”，保持现场整洁，保持原有生态，不影响周边环境，不发生水土流失现象和环境污染事故。
4）成本要求：精打细算，组织合理，控制在承包责任书规定的范围内。
二、项目施工管理组织结构
2.1计划投入的施工队伍
2.1.1项目经理部组建
u 公司将任命 同志担任本工程项目部经理， 同志任副经理；
u 由项目项目部总工负责组建项目部；
u 项目部各层次管理人员安排见施工管理组织机构图；
u 项目部于 4月18日前组建完毕并将具体名单呈报甲方。

2.1.2分项工程施工队投入计划
序号
分项工程名称
施工队数
施工队基本工作内容
1
基础工程
2
完成施工队任务划分范围内的基础和接地工程
2
杆塔工程
2
完成该队施工范围的铁塔组立
3
架线工程
2
1、负责绝缘子悬挂，越线架搭设、通道清理、导引绳展放升空
2、负责张牵场的布置、张力放线
3、紧线及附件安装

2.1.3各施工队人员结构
序号
施工队
每队人员结构
备注
队长
技术员
技工及特殊工种
普工
合计
1
基础工程
2
1
15
50
68

2
立塔工程
2
2
30
40
74

3
架线工程
2
2
30
40
74

4
附件工程
2
2
30
40
74

2.2项目管理组织结构
项目部经理：

副经理：

专职安全员

技术负责人：

施工队现场总负责人

2.3职责与分工
2.3.1项目经理
项目经理由公司法人授权，全权负责本工程的施工管理工作，代表公司履行施工合同，处理和决策与本工程有关的一切事宜，全面服从领导，不兼职，不调换。
⑴审批生产管理、安全管理、质量管理、技术管理、文明施工管理和环境保护管理等方面的管理制度，推进管理标准化。
⑵协调各方面的关系，解决施工过程中的技术、材料、设备和工器具方面的重大问题，保证施工按施工组织设计要求顺利进行。
⑶科学组织、合理调配投入施工的人、财、物等资源，优质、高效、低耗地完成该工程的施工任务。
⑷主管工程的安全和质量控制工作，负责组织有关部门严格贯彻安全法令、法规和措施，按质量保证体系的要求，确保安全文明施工和工程施工质量。
⑸自觉维护业主、企业和职工的合法权益，完善企业的经营机制，搞好经济责任制，确保业主的要求和公司各项经济技术指标的全面实现。
⑹对业主负责，施工过程中及时向业主、监理工程师、设计代表和公司本部反馈信息，确保工程建设有序地进行。

2.3.2项目副经理职责
⑴在项目经理领导下，协助项目经理主持施工生产日常管理工作。
⑵项目经理不在时行使项目经理职权。

2.3.3技术负责人
⑴在项目经理的领导下，对本工程的技术、质量、安全和进度工作负全面领导责任，不兼职，不调换。
⑵负责解决施工中的技术问题，主持技术会议，审定施工技术方案，签署技术文件，经常深入现场检查指导工作。
⑶参加施工图纸的会审与设计交底工作。组织编写施工组织设计，负责施工技术准备工作计划的编制，对施工技术方案主持讨论，并做出决定，组织制定各项技术措施和质量保证措施。
⑷对安全工作和施工质量在技术上全面负责，领导质量、安全大检查，主持质量事故、安全事故的分析。
⑸经常与业主、监理、设计和运行代表联系，征求其对工程施工的意见和建议，促进施工项目安全、优质、按期完成。
⑹制定各项技术培训计划。对各类人员的技术教育培训、考核和资格确认、持证上岗负领导责任。
⑺运用工程项目管理软件对工程实行动态管理和有效跟踪。
⑻对工程进度计划及时进行修正，使工程进度计划与实际进度相吻合。
⑼督促各职能部门按时向业主、监理和公司本部报送各类报表和资料。
⑽负责新技术、新工艺的推广应用。

2.3.5专职安全员
⑴负责本工程的质量安全管理工作，积极推进 “零缺陷”、“零事故”管理和可靠性管理等先进的管理方法。
⑵对工程质量安全实施监督检查，负责本工程质量计划、安全目标的制定，并在施工过程中保证其贯彻执行。
⑶加强过程控制，预测工程质量安全管理薄弱环节，对关键工序和影响质量安全的薄弱节制定其预防措施。
⑷制定质量安全管理的各项制度及措施，确定各级人员的质量安全职责与权限，确保公司质量安全手册规定的职责和权限在本工程得到延续和奖惩条例得到落实。
⑸负责质量安全检查、检验，质量安全状况分析和统计工作，根据分析结果制定预防措施，提出整改意见。
⑹协助业主和监理工程师对工程质量安全进行日常检查监督，接受其对质量安全的要求和意见，配合项目总工程师改进施工工艺，确保工程质量安全目标的实现。
⑺负责工程质量记录的收集、整理和归档工作。
⑻负责安全检查与整改工作的具体落实，督促各施工队安全制度的落实。
⑼负责业主、监理及公司本部各类质量安全报表的上报。

2.3.10施工现场负责人
严格执行项目部的决策和施工计划，合理安排本队的施工力量，安全优质地完成项目部安排的施工任务。严格执行施工过程中的自检制度，坚持文明施工，做好环境保护工作。组织本队的技术员、质检员、安全员做好日常资料的收集上报工作。

三、质量目标和施工方案
3.1质量目标和创优计划
3.1.1质量目标
满足设计和验收规范要求，确保工程质量总评必须为优良，并满足：
分项工程优良率100%，分部工程优良率100%。
本次工程必须达标投产，按国家电网基建[ ]255号文《关于印发<国家电网公司输变电工程达标投产考核办法（ ）>的通知》的要求执行；创国家电网公司优质工程，按《国家电网公司输变电优质工程评选办法（ ）》的要求执行；争创国家优质工程。

3.1.2质量目标分解
分部工程
分项工程
施工自检
中间及竣工验收
质量等级评定
合格率
优良率
合格率
优良率
土石方工程
基础开挖
100%
100%
/
/
优良
基础工程
基础浇制
100%
100%
100%
100%
优良
杆塔工程
铁塔组立
100%
100%
100%
100%
优良
架线工程
导地线展放
100%
100%
100%
100%
优良
紧线施工
100%
100%
100%
100%
优良
液压管施工
100%
100%
100%
100%
优良
附件安装
100%
100%
100%
100%
优良
交叉跨越
100%
100%
100%
100%
优良
防护工程

100%
100%
100%
100%
优良
接地工程

100%
100%
100%
100%
优良
资料
数据真实、准确、清晰，满足业主、监理和运行单位要求
自备材料
满足合同要求，满足规范规定
3.1.3创优计划
本次工程必须达标投产，按国家电网基建[ ]255号文《关于印发<国家电网公司输变电工程达标投产考核办法（ ）>的通知》的要求执行；创国家电网公司优质工程，按《国家电网公司输变电优质工程评选办法（ ）》的要求执行；争创国家优质工程。
A、 在施工组织上：
建立完整的各级管理机构，实行各级管理机构一把手负责制，严格执行国家标准《110～500kV架空送电线路施工及验收规范》(GB50233- )及其它现行国家标准、部颁标准、行业规程以及项目法人、监理的有关规定和要求，确保本标段施工质量满足设计图纸和项目法人的要求。
B、 在施工人员保障上：
配备各类施工经验丰富的工程技术人员，特殊工种施工人员必须持证上岗，工程或工序开工前要对测工、焊工、机械工、压接工、质检员和高空作业人员进行培训，工程或工序开工前对全体施工人员进行公司级和项目部级的技术交底，必要时组织施工现场或操作指导性交底。加强质量与工艺的意识教育，制定质量与工艺控制奖惩办法。
C、 施工装备保障上：
安排车辆、专用机械和大型工具，编制详细的机具计划表，所有机具，装车前均必须进行全面维修、保养，都处于完成状态，不得带病装车发运。施工项目部通讯及办公设备齐全；交通工具齐全，工作状态保持良好。
D、 施工管理上：
施工策划详细缜密；施工管理实现规范化、科学化、现代化；施工质量层层把关，实现关系方全面检验，严格按照三级验收和标准化作业施工确保施工在受控状况。
E、 在工程质量和施工工艺上：
对施工材料实物的质量进行控制；按规范要求对施工流程进行全过程跟踪考核。
F、 在工程资料管理上：
在抓好硬件工作的同时加强工程档案的管理工作，施工中要重视每个环节的过程记录以及资料收集和整理工作，工程完工后，档案归档须做到资料齐全，原始记录字迹工整、无涂改。

3.1.4质量承诺
（1）满足设计和验收规范要求，确保工程质量总评为优良，并满足：
分项工程优良率100%，分部工程优良率100%。
（2）保证在施工安装过程中，不改变设备与设计所具有的高可靠性和可维修性，并在试运期和移交后的生产期提供热情周到的服务。
（3）在整个施工安装过程中，充分考虑顾客运行的方便和需要，确保工程的安全、经济运行和适用性能。
（4）保证工程按期竣工，交付使用。

3.2施工总体安排和分包计划
3.2.1施工总体安排
3.2.1.1施工程序
我公司在收到中标通知书后，首先将与项目法人单位签订《施工承包合同》，进一步明确施工任务和双方应承担的技术经济责任及奖励、处罚条款。
然后将进入施工准备阶段，组织人员首先完成征地、树木砍伐、复测工作，并做好施工图纸会审、施工许可证办理、施工组织设计编制及报批等，为基础工序的开工创造必要的条件并形成开工报告，报监理工程师审批。
开工后，将按照基础、组塔、架线三大工序来全面组织施工。基础、杆塔工程完成70%后，申请中间质量监督检查验收，经过甲方或监理单位验收批准后，方可进入下道工序。

3.3.1.2施工顺序
工程开工
前期施工准备
复测、分坑
基础材料运输
土石方工程
基础浇制
接地材料运输
基础养护回填
基础中间质检
前期施工准备
杆塔材料运输
杆塔组立
杆塔中间质检
架线施工准备
架线材料运输
清障搭跨越架
地线（光缆）施工
架线施工
紧线施工
附件安装施工
全面自检消缺
竣工专检
竣工质检专检

3.2.2分包计划
根据合同法及建设单位的规定和要求，我公司无分包计划，完全由我公司负责施工和管理！

3.3施工方法与施工机械选择
结合我公司成熟的施工经验、技术和现有机具设备条件，各工序采用的施工方法及选用的主要施工机械如下所述。由公司工器具管理部门审核后根据施工机具的分布及使用情况，负责在各分部工程开工前提供至施工现场。
3.3.1线路复测
序号
施工项目
施工方法
施工机械
选择
1
直线方向
采用经纬仪测量
主要使用经纬仪
转角角度
水平距离
高差高程
危险点及风偏
交叉跨越物
2
通视困难时测量
采用全站仪测量
塔基微地形

3.3.2土石方及基础施工
序号
施工项目
施工方法
施工机械
选择
1
基面处理
不开大基面,只对单腿做小平台处理或分坑后直接开挖

2
土石方开挖
爆破技术\人工开挖\结合机械开挖.基础底板尽可能采取以土代模的方法,提高基础的稳定性
风钻
3
坑壁稳定
坑壁按《安规》要求进行放坡，必要时个别坑用挡土板进行挡土开挖
钢质挡土板
4
模板
斜柱基础按设计尺寸采用异型竹胶模板，全掏挖式基础采用圆柱形钢模板。
钢模板、竹胶模板、电钻
5
钢筋绑扎
钢筋现场绑扎

6
地脚螺栓找正
利用专用固定支架在立柱模板顶端固定的方法调整地脚螺栓的根开、对角线，达到设计要求尺寸
井字固定支架
7
插入式角钢
采用接假肢，用三根拉线控制角钢顶端根开，使角钢的根开、对角线，达到设计要求尺寸

8
混凝土浇制
配备小型可拆卸式搅拌机，全部混凝土施工采用现场机械搅拌、机械捣固的施工方法
搅拌机、机械振动棒（泵）、发电机
9
回填土
人工回填，机械夯实。特殊塔位按设计要求回填
打夯机

3.3.3接地及铁塔组立施工
序号
施工项目
施工方法
施工机械选择
1
接地施工
采用人工开挖敷设，保证型式、埋深、长度、电阻值符合规范、设计要求。易冲刷地带，外表采用浆砌块石处理。接地网采用氧焊机焊接
氧焊机、接地摇表
2
铁塔组立
采用内抱杆分解组立铁塔
机动绞磨、铝合金内抱杆、钢绳、起重滑车
3
螺栓紧固
采用人工紧固和加力扳手紧固相结合的方法
普通扳手、加力扳手

3.3.4架线施工

序号
施工项目
施工方法
施工机械选择
1
放线场选择
对不同的耐张段根据地形不同和交通情况选择

2
跨越电力线
本工程跨越电力线均按停电施工考虑，为保护跨线路搭设必要的跨越架
机动绞磨、铝合金内抱杆、钢绳、起重滑车
3
其它跨越
跨越公路、通讯线等利用脚手架或钢管搭设跨越架进行施工，并设一定的围栏和警示标志
4
导线和OPGW光纤放线滑车悬挂
地线和采用单轮尼龙放线滑车，并与其金具串的合适金具相连接；导线采用单轮挂胶放线滑车与导线绝缘子串上的合适金具相连接或采用其它方法悬挂。
5
牵引绳展放
人力展放牵引绳
6
导线接续
导线接续：采用放线场集中直线管液压接续，防止接续管过滑车时弯曲。
液压机、压模接续管保护钢套
7
OPGW接续
采用大滑轮过线,
专用设备及人员接续
8
紧挂线
导、地线采用耐张塔地面紧线；平行四边形法和角度法同时多档观测弛度。
经纬仪、塔上弛度观测板、葫芦、卡线器、临锚绳、机动绞磨
9
附件安装
导线采用提线器提线或采用线夹两侧同时提线进行附件安装作业。
提线器

3.4特殊施工与措施
本工程要跨越铁路，施工技术措施待经我公司实地调察后另行编制报审。

3.4.1跨越施工方法
A） 跨越施工
在不能停电的情况下，跨越10kV、35kv电力线路时，一般采用的是搭设带电跨越架进行跨越施工。我公司在其它线路工程已有成功的跨越经验，并有经我公司所有人员研制的整套跨越措施。
其工作原理是跨越架及顶部用绝缘体封闭将带电线路地线上方与新建线导地线在交叉跨越点互相隔离，以便新建线路进行不停电跨越跨越。

1、跨越架技术性能
1-1本体重量：全套18T，单件运输最大重量（除提升架外）210kg；
1-2主柱设计载荷：纵向水平力2T，竖直下压力1.5T:计算风速：V=15m/s；安全系数1.5；
1-3空间保护范围，跨度60m以内，高度8-32m；
1-4每相线横担长度5m。施工时交叉处线绳风偏不大于2m。

2、施工方案
2-1施工准备
2-1-1线路施工图
在跨越区段内，将跨越点距新线路杆塔距离、高差、地形情况和计划放线弧垂及方向等重要的数据，按比例绘制在线路施工图上，并注明跨越点两侧新线路塔型、距张力场和牵引场距离。
2-1-2跨越架组装
根据线路施工图，确定跨越架的组立高度。一般是根据新架线路的计划放线弧垂而定。即跨越架体横担上，挂胶滚筒之间的连接弧垂，在计划放线弧垂之下0.5米，而且两线弧垂尽量一样为好。按照这个原则，决定跨越架体的组立高度。如果按照这个组立高度，考虑尼龙网的最大弧垂2.5米（对阴雨叶区应多予考虑），则跨越架体的组立高度，应在满足上述原则的基础上，以尼龙网不接角架空地线为准，决定组立高度，（雨后大网弧垂啬1米左右）。
确定上下层拉线挂点位置。其中上层拉线在横担上有固定位置，下层拉线在架体中间，（如需要打三层拉线时，则中、下层拉线应均布在架本上），以上层拉线与架休夹角不小于300，下层拉线不小于450，为拉线的分布原则。上层拉线单独一个地锚，中下层拉线一个地锚，提升井拉线单独一个地锚。
2-1-3架体基础及拉线分坑
根据线路施工图和跨越架组装图，绘制跨越架基础及拉线分坑图。按照跨越交叉角度，上层拉线与带电导线的最小安全距离（见附表），计算出被跨线路的跨距。然后在新架线路的顺线路方向上，分别给出架体基础位置和务架体拉线地锚位置。图上应注明有关地锚埋设的必要条件。
跨距计算公式：
式中：H－跨越架上拉线点到地面高度
h－带电线路下导线到地面高度
L－跨越架两柱距离
L1－带电线路两边导线距离
L2－跨越架拉线与带电线路最小安全距离
2×((H-h)×tg30+L2/sin60)×cos(β-45)+L1
————————————————————————————————————
sinβ
L≥

2-1-4敷设绝缘保护网
为防止导、地线在展放过程至附件安装前的施工中意外下落，除在塔头顶端设置挂胶滚筒和半角外，同时敷设绝缘网加以保护。
不停电跨越绝缘绳
在跨越交叉近年的不停电线路杆塔（水泥杆）上，由一人顺杆爬上该塔，将事先卷好的绝缘绳跨过架空地线向两侧投绳。地面人员将该绳牵到跨越架下面，再放到跨越横担羊角中。由该绳作为循环绳，分别牵过六根×14绝缘滑道绳，六根×7绝缘牵引绳，并将滑道绳分别紧固在相对应的三对横担边角上。
事先在地面上将网上所有挂钩理好，由架体横担上挂好的滑车吊相横向联合担，把全部挂钩挂在滑道绳上，并与牵引绳连接好后，牵过不停电线路。参照施工方案中的尼龙绳封顶图在敷设大网过程中应注意以下几点：
a)使用绝缘绳要符合不停电作业标准。
b)在顺不停电线路向跨越架下面牵绳时，不能将绳头在地面上拖拉，且牵引时不能接角不停电导线，只能在架空地线上牵引。
c)滑道绳注意绑牢，且张紧后最大弧垂小于0.5米，绳内张力大于300公斤（５人同时用力）。
d)一般应实测绝缘网宽度。
e)绝缘网弧垂不得大于2.5米或以不接触架空线为准。注意在雨季应考虑大网受潮后弧垂增加约为1米左右。
f)在挂网钩时，要强调指出将安全钩保险关好，以避免在牵引过程中与其它网绳钩上。
g)在导引绳、承力绳的牵引过程中，应避免将网绳同时搭在导、地线上。
h)在大网敷设好后，将年有余网绑在一侧横担上，使网自身张紧；余绳收好后，放入高于5米的架体中间，并做必要的防潮保护。
i)在牵引6×42米网时，同时牵过一根绝缘故、导引绳，用该绳作为导、地线牵引绳。
在不停电线路旁，一般情况新架线路应有一基高塔。在距离该塔较远的一侧跨越架横担外侧边角上，对地顺架体拉线方向敷设一张大尼龙网（20×33米），四角分别张紧固定的横担边角和拉线地锚上。在三组6×42米网之间，再套敷9×42米两张大网，使被跨直线路上方全部封闭。
3、安全措施
3-1施工前应向供电部门申请，带电线路在被跨越期间，撤除“自动重全闸”保护，并请供电部门派人监护；
3-2在主柱组立过程中，需严格控制上层内侧拉线
