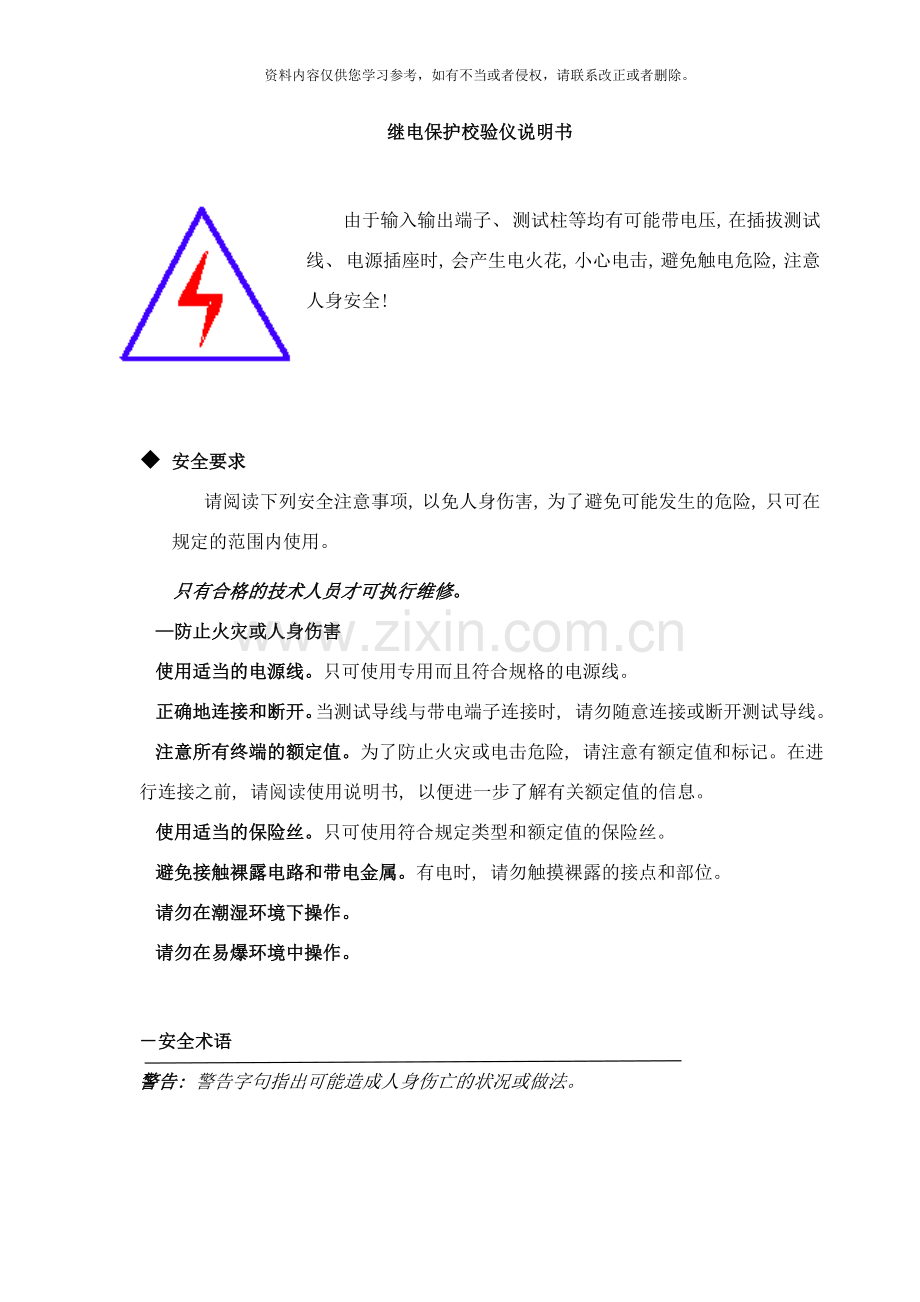

继电保护校验仪说明书

由于输入输出端子、 测试柱等均有可能带电压, 在插拔测试线、 电源插座时, 会产生电火花, 小心电击, 避免触电危险, 注意人身安全!

u 安全要求
请阅读下列安全注意事项, 以免人身伤害, 为了避免可能发生的危险, 只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害
使用适当的电源线。只可使用专用而且符合规格的电源线。
正确地连接和断开。当测试导线与带电端子连接时, 请勿随意连接或断开测试导线。
注意所有终端的额定值。为了防止火灾或电击危险, 请注意有额定值和标记。在进行连接之前, 请阅读使用说明书, 以便进一步了解有关额定值的信息。
使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。有电时, 请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。

－安全术语
警告: 警告字句指出可能造成人身伤亡的状况或做法。

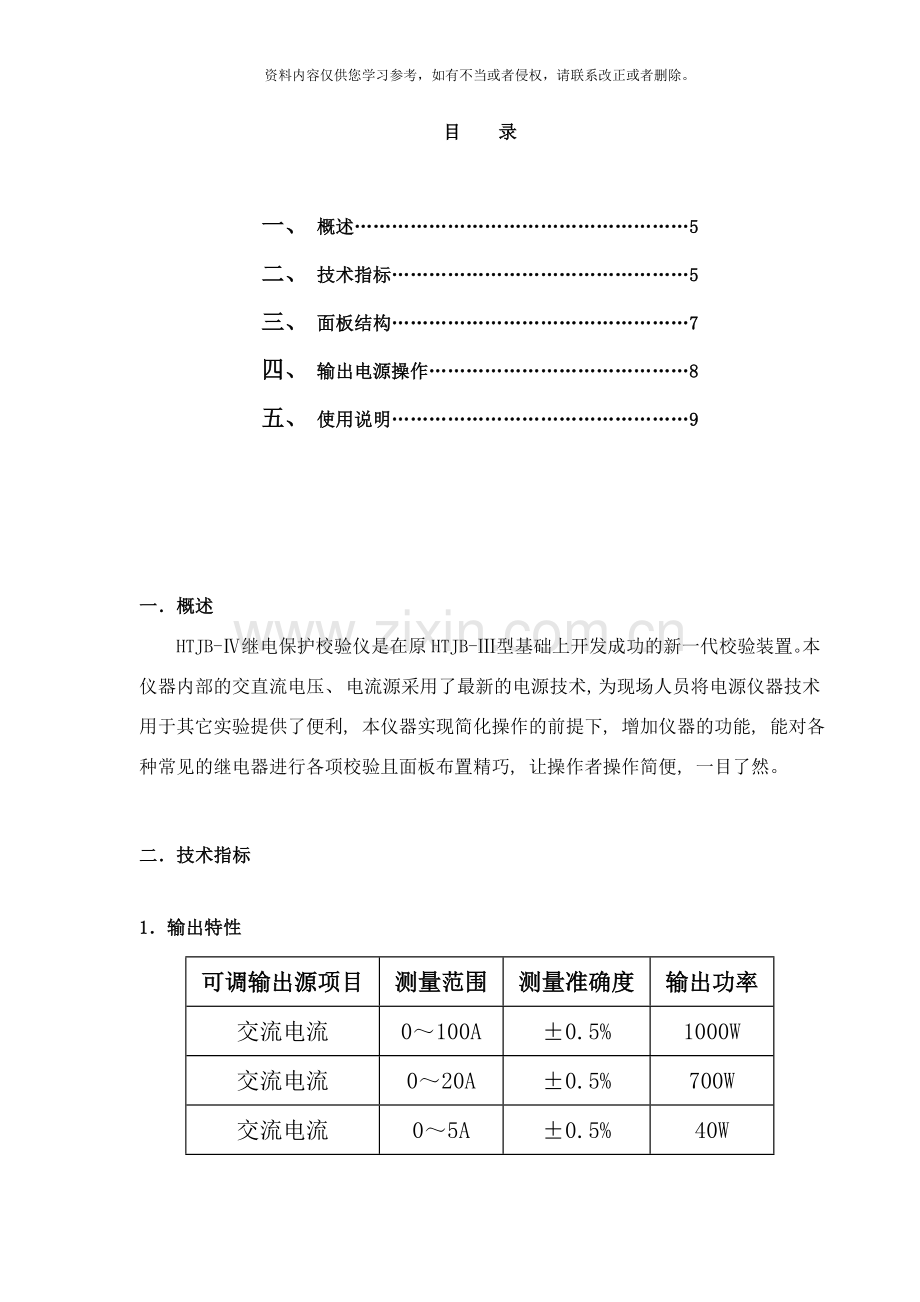

目 录

一、 概述………………………………………………5
二、 技术指标…………………………………………5
三、 面板结构…………………………………………7
四、 输出电源操作……………………………………8
五、 使用说明…………………………………………9

一．概述
HTJB-Ⅳ继电保护校验仪是在原HTJB-Ⅲ型基础上开发成功的新一代校验装置。本仪器内部的交直流电压、 电流源采用了最新的电源技术, 为现场人员将电源仪器技术用于其它实验提供了便利, 本仪器实现简化操作的前提下, 增加仪器的功能, 能对各种常见的继电器进行各项校验且面板布置精巧, 让操作者操作简便, 一目了然。

二．技术指标
1．输出特性
可调输出源项目
测量范围
测量准确度
输出功率
交流电流
0～100A
±0.5%
1000W
交流电流
0～20A
±0.5%
700W
交流电流
0～5A
±0.5%
40W
直流电流
0～20A
±0.5%
500W
交流电压
0～250V
±0.5%
1000W
直流电压
0～250V
±0.5%
1000W
定值输出直流电压: 24V/1A、 48V/1A、 110V/1A、 220V/1A
毫秒表时间: 0～9.99999s( 可根据用户要求改99.9999s)
分辩率: 0.1ms
2．仪器使用电源: AC220V±5%, 50Hz±5%
3．功能:
本仪器可对下述各种继电器或成组保护进行校验。
( 1) 量度继电器: 包括电流、 电压型继电器, 可测量其启动值、 返回值及其系数。
( 2) 时间继电器: 可测量其启动值, 返回值及其动作时间, 时间测量误差不大于0.2ms。
( 3) 中间继电器: 各类带启动线圈和保持线圈的中间继电器的校验, 能测量启动值、 返回值、 保持值及动作时间。
( 4) 重合闸继电器: 可进行电容充电实验、 充电时间、 重合闸时间、 中间元件的测试。
( 5) 差动继电器: 可进行直流励磁实验、 制动特性实验、 伏安特性实验。
( 6) 其它各种非常见继电器。

三．面板结构

( 1) J1、 J2、 J3、 J4、 J5; 分别为交流、 直流电源及定值输出端子, 如面板所示。
( 2) X1电压电流显示( 动作值、 返回值、 额定值) , X2时间显示( 毫秒表, 显示单位为秒) 。
( 3) S1电源插座( 带保险) 、 S2电源开关、 S3定值输出开关。
( 4) T1电源输出选择旋钮, T2定值输出选择旋钮, T3触点状态选择旋钮, T4电源输出大小调节旋钮。
( 5) 触点: 被校验继电器触点的接线端子。
注意: 测量继电器触点动作时间断电器触点不能有外来电源, 且本仪器触点不能与J1、 J2、 J3、 J4、 J5短路。
( 6) 合闸: 重合闸继电器的合闸信号发出端。
( 7) 动作指示: 触点动作时的指示( 若接常开触点, 其动作后指示灯由灭转亮; 若接常闭触点, 其动作后指示灯由亮转灭表示触点动作) 。
( 8) 同步: 控制输出的电压或电流的通断, 对继电器进行额定值的冲击试验。
( 9) 复位: 对毫秒表进行清零。

四．输出电源操作
1．交流电压输出(0～250V)
选择T1至UAC(0～250V), 调节旋钮T4, J2端输出0～250V交流电压, X1显示电压当前值。
2．交流电流输出(负载阻抗大接20A/35V, 负载阻抗小接100A/10V, 小电流接5A/8V)。
选择T1至IAC或5A, 调节旋钮T4, J1端输出0～100A、 0～20A或0～5A交流电流, X1显示电流当前值( 需接负载) 。
3．直流电压输出(0～250V)
选择T1至UDC(0～250V), 调节旋钮T4, J3端输出0～250V直流电压, X1显示电压当前值。
4．直流电流输出(0～20A)
选择T1至IDC(0～20A), 调节旋钮T4, J4端输出0～20A直流电流, X1显示电流当前值( 需接负载) 。
5．定值输出( 电源电压对此值有影响)
(1)选择T2至24V, S3至合位, J5端定值输出直流电压24V。
(2)选择T2至48V, S3至合位, J5端定值输出直流电压48V。
(3)选择T2至110V, S3至合位, J5端定值输出直流电压110V。
(4)选择T2至220V, S3至合位, J5端定值输出直流电压220V。

五．使用说明
本仪器之使用可同时参考水利电力部电力生产司编《保护继电器检验》水利电力出版社一书。
1．测量: 可作单独的电压、 电流源使用, 但同时须注意各项输出功率, 以免损坏本仪器( 不可用来启动电机) ; 具体操作按”输出电源的操作”进行。
2．过量程、 欠量程: 测量各种继电器的动作值、 返回值及触点动作时间、 返回系数( 包括电压和电流继电器) 。
过量程是指以继电器触点合上为动作值的继电器, 欠量程是指以继电器触点分开为动作值的继电器, 具体操作步骤如下:
继电器的动作值、 返回值、 返回系数的测量:
按照前面”输出电源的操作”来输出电源, 选择T3至 ○ 状态。将同步开关旋至ON, 缓慢调节T4旋钮直至该继电器启动, ( 可经过指示灯来判定) , X1显示其动作值, 并记录。继续调节T4至该继电器额定值后, 然后缓慢调节T4至该继电器返回, X1显示其返回值, 并记录。用返回值除以动作值乘以100%即可算出返回系数。
继电器的时间测量:
按”输出电源的操作”来输出电源, 选择T3至 ○ 状态。将同步开关旋至ON, 缓慢调节T4旋钮直至该继电器启动并调至额定值。选择T3至继电器的触点状态, 经过转换同步开关, 就可测得继电器的时间( X2显示时间) 。注意测时间前需对毫秒表清零, 合闸开关在断开状态。同步开关与触点状态对应关系为:
常开触点通电延时合及常闭触点通电延时开状态, 同步开关由OFF状态旋至ON状态。
常开触点断电延时开及常闭触点断电延时合状态, 同步开关由ON状态旋至OFF状态。
触点接线如下:
3．时间继电器的测量与上述方法相同。
4．重合闸( 以DH-3型重合闸为例)
A、 DH-3型操作如下:

按上图接线, (3)(4)接J5黑柱( 负端) , (17)接J5红柱( 正端)
注意: 若用ZJ3触点停止毫秒表时, 应注意将ZJ3接到(12)脚的接线断开, 将ZJ3触点分离开来( 见《保护继电器检验》P352页) , 把T1旋到IDC0～20A档, 拨上开关S2, 调整T4至继电器电流额定值, 拨下开关S2, 将T2旋钮旋至该继电器电压额定值。选择T3至Ⅰ( 即该继电器ZJ3的触点状态) 。然后将S2、 S3开关同时拨上去, 充电15～25秒后, 毫秒表上可读出充电时间, 按一下毫秒表复位健再按下”合闸”健测量重合闸时间, 到重合闸继电器动作时, X2显示重合闸时间。
5．中间继电器

如图, (a)同过量程、 欠量程继电器, 测量动作值、 返回值、 动作时间、 返回时间一样进行操作。
(b)对电流保持继电器选调整T2至该继电器电压额定值, 拨上开关S2、 S3, 使继电器电压线圈加入额定电压值继电器动作后, 调整T4使J4电流至额定值, 然后断开电压( S3开关拨下去) , 调整保护线圈电流( T4) , 继电器能保持的最小电流, 即为继电器的最小保持值, 其动作时间、 返回时间按上面( 五、 3时间) 进行。
6．差动继电器: 以BCH-1型差动继电器为例进行说明
根据规程要求(参见《保护继电器检验》一书P178页), 在无外接设备情况下可做第4、 9、 10项实验, 在外接调压器和升流器的情况下可做第6项实验, 其它不属于本仪器范围。

A、 执行元件动作电压, 动作电流及返回电流检验, 按下图接线

打开(10)(11)端子之间的连续片, 按电流继电器的方法测出动作电流, 返回电流, 然后把电流IAC升到刚才测出的动作电流值, 记录此时的电压值(X1电压显示读出), 也可用万用表测J2两端电压值。
B、 无制动时的起始安匝检验
本项目不是一般的定期检验项目, 把WC工作绕组的20匝全部投入, 把(10)(11)的短接片接上, 交流电流从(3)(8)加入, 触点动作信号从(5)(7)接入触点端, 按电流继电器的方法检验。
C、 制动特性实验
定期检验时仅测定 ＝0°和制动安匝为280安匝的动作安匝值。

按上图接线, 断开(4)(6)端子的连接片, 动作回路取39匝, 制动回路取14匝, 调压器( 较大容量5KVA以上) 和本仪器使用同一220V电源时, 升制动电流到要求的安匝, 按交流继电器的方法做出动作电流。如果动作安匝完全不对, 可能是制动电流和动作电流的相角是180度, 把制动电流反相就好了, 如果本仪器使用三相电中的一相, 调压器使用另外一相, 经过改变相别和将升流器正接反接可得到60°的相角。如外接移相器, 亦可得到全部的0°、 30°、 60°、 90°的相角。
D、 整组伏安特性检验, 如下图接线

交流电流中在工作绕组上(3)(8), 执行元件的电压由一块用表从(9)(10)读取, 选择T1至IAC档, 升流到所需安匝数, 读取1倍、 2倍、 5倍安匝时执行元件端的电压值。详见《保护继电器检验》一书的P183页。
E、 整定位置下的动作安匝检验
做法同交流电流继电器, 详见本说明书第五项之第(2)条。

其它类型继电器可在熟练运用本仪器后进行检验。
