共集放大电路的分析装配与调试剖析.pptx

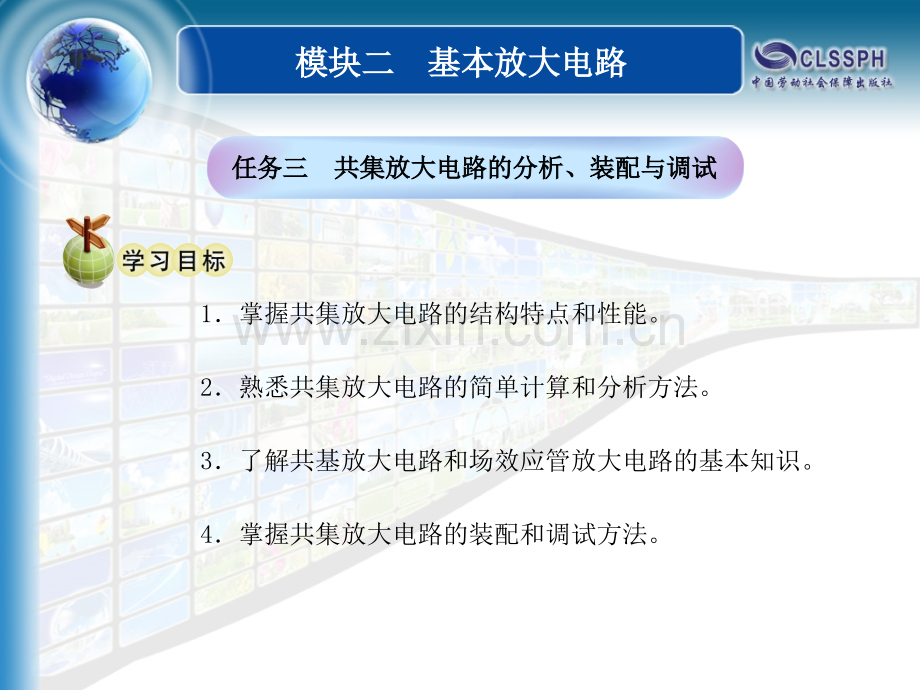

模块二模块二 基本放大电路基本放大电路任务三任务三 共集放大电路的分析、装配与调试共集放大电路的分析、装配与调试1掌握共集放大电路的结构特点和性能。2熟悉共集放大电路的简单计算和分析方法。3了解共基放大电路和场效应管放大电路的基本知识。4掌握共集放大电路的装配和调试方法。模块二模块二 基本放大电路基本放大电路l 分析共集放大电路和共基放大电路l 比较三极管放大电路3种组态的特点和适用场合l 学会根据电路结构特点辨别组态类型l 完成共集放大电路的装配与调试l 了解电路中各元件的作用 共集放大电路 模块二模块二 基本放大电路基本放大电路一、电路分析一、电路分析 共集放大电路 集电极电阻为零，集电极通过电源对地形成交流通路（集电极交流接地），输出端由集电极改成发射极，故也称共集放大电路为射极输出器射极输出器。交流信号输入时，产生动态的基极电流，通过三极管得到放大了的发射极电流，其交流分量在发射极电阻RE上产生的交流电压即为输出电压输出电压。模块二模块二 基本放大电路基本放大电路1静态工作点的估算共集放大电路 模块二模块二 基本放大电路基本放大电路2电压放大倍数 由于输出电压与输入电压相比较，总相差一个UBE,所以电压放大倍数略小于1，近似等于1。3输入电阻4输出电阻 共集放大电路 模块二模块二 基本放大电路基本放大电路二、电路特点二、电路特点 1电压放大倍数略小于1。2输入与输出电压相位相同。3输入电阻大，对前级信号源索取的电流小。4输出电阻小，带负载能力强。模块二模块二 基本放大电路基本放大电路一、共基放大电路介绍一、共基放大电路介绍 输入回路和输出回路的公共端是基极，输入回路电流为iE，输出回路电流为iC，电流放大倍数略小于1。共基放大电路模块二模块二 基本放大电路基本放大电路电压放大倍数:输入电阻:输出电阻:共基放大电路模块二模块二 基本放大电路基本放大电路二、三极管放大电路二、三极管放大电路3 3种组态的特点种组态的特点 组态类型共射放大电路共集放大电路共基放大电路输入电阻中等大小输出电阻中等小大电流放大倍数大大略小于1电压放大倍数大略小于1大功率放大倍数大中等中等输出/输入相位反相同相同相高频特性差较好好适用场合低频放大和多级放大电路的中间级高频电路、宽带放大电路和恒流源电路多级放大电路的输入级、输出级和中间缓冲级模块二模块二 基本放大电路基本放大电路三、场效应管放大电路介绍三、场效应管放大电路介绍 组成电路的三种接法 共源放大电路 共漏放大电路 共栅放大电路 场效应管的三个电极 源极（S）栅极（G）漏极（D）三极管的三个极 发射极（E）基极（B）集电极（C）模块二模块二 基本放大电路基本放大电路 常采用自给偏压电路或分压式偏置电路设置静态工作点。采用的N沟道结型场效应管的共源放大电路，漏极电流在R3上产生的电压恰好为栅源之间提供一个负的偏压，故称为自给偏压共源自给偏压共源放大电路放大电路。自给偏压共源放大电路 模块二模块二 基本放大电路基本放大电路 采用的N沟道增强型MOS管的共源放大电路，它利用R1和R2对电源UDD分压来为栅-源之间设置偏压，故称为分压式偏置共源放大分压式偏置共源放大电路电路。分压式偏置共源放大电路 模块二模块二 基本放大电路基本放大电路四、多级放大器介绍四、多级放大器介绍各级放大电路之间的连接方式，称为耦合方式耦合方式。1多级放大器级间耦合方式耦合方式电路结构阻容耦合前级放大电路 电容 耦合后级放大电路模块二模块二 基本放大电路基本放大电路变压器耦合直接耦合光电耦合4种级间耦合方式的电路结构变压器耦合前级放大电路后级放大电路前级放大电路后级放大电路直接耦合前级放大电路后级放大电路光电耦合模块二模块二 基本放大电路基本放大电路2多级放大器的近似估算（1）（2）输入电阻等于第一级放大电路的输入电阻，输出电阻等于最后一级放大电路的输出电阻。模块二模块二 基本放大电路基本放大电路一、电路仿真一、电路仿真 利用仿真软件对下图所示共集放大电路进行仿真实验。共集放大电路共集放大电路仿真实验 模块二模块二 基本放大电路基本放大电路二、电路的装配与调试二、电路的装配与调试 1准备工作（1）工具（2）仪器（3）电源（4）元件及材料 模块二模块二 基本放大电路基本放大电路电子元件材料代号名称规格RB1碳膜电阻器30k万能电路板或铆钉板RB2碳膜电阻器10k0.8mm镀锡铜丝RE碳膜电阻器1k焊料、助焊剂RP微调电位器50k紧固件M415,4套C1电解电容器10F/16V多股软导线(400mm)C2电解电容器10F/16VV三极管9014电子元件及材料配套明细表电子元件及材料配套明细表 模块二模块二 基本放大电路基本放大电路2电路装配（1）按共集放大电路原理图绘制装配草图。（2）对电路中使用的元器件进行检测与筛选。（3）按照装配图进行装配，常规工艺按本模块任务二的要求。（4）装配完成后应进行自检，正确无误后才能进行调试。3静态工作点的调试 4观察输入、输出波形
