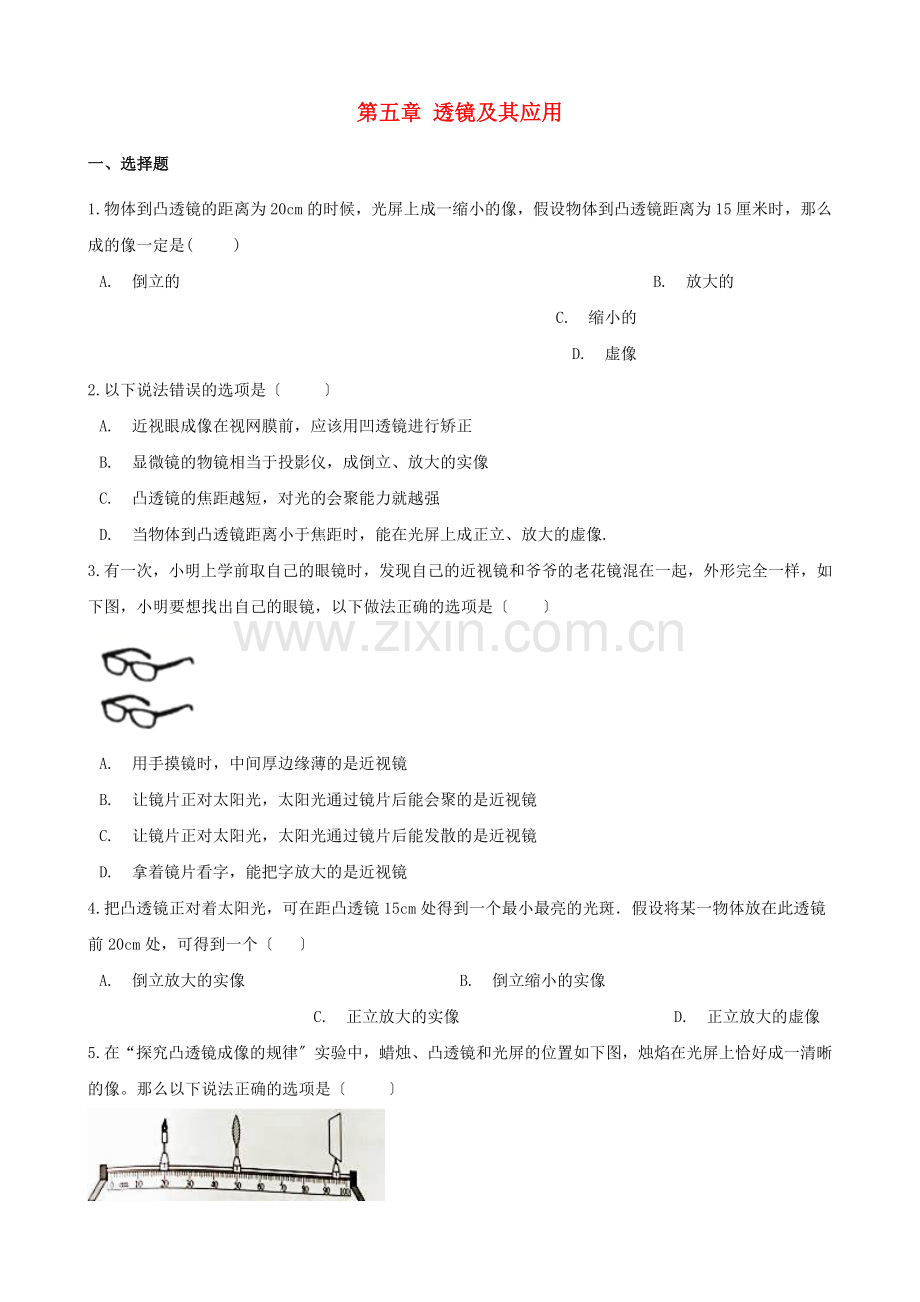

第五章 透镜及其应用
一、选择题
1.物体到凸透镜的距离为20cm的时候，光屏上成一缩小的像，假设物体到凸透镜距离为15厘米时，那么成的像一定是( )
A. 倒立的 B. 放大的 C. 缩小的 D. 虚像
2.以下说法错误的选项是〔 〕
A. 近视眼成像在视网膜前，应该用凹透镜进行矫正
B. 显微镜的物镜相当于投影仪，成倒立、放大的实像
C. 凸透镜的焦距越短，对光的会聚能力就越强
D. 当物体到凸透镜距离小于焦距时，能在光屏上成正立、放大的虚像.
3.有一次，小明上学前取自己的眼镜时，发现自己的近视镜和爷爷的老花镜混在一起，外形完全一样，如下图，小明要想找出自己的眼镜，以下做法正确的选项是〔 〕
A. 用手摸镜时，中间厚边缘薄的是近视镜
B. 让镜片正对太阳光，太阳光通过镜片后能会聚的是近视镜
C. 让镜片正对太阳光，太阳光通过镜片后能发散的是近视镜
D. 拿着镜片看字，能把字放大的是近视镜
4.把凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小最亮的光斑．假设将某一物体放在此透镜前20cm处，可得到一个〔 〕
A. 倒立放大的实像 B. 倒立缩小的实像 C. 正立放大的实像 D. 正立放大的虚像
5.在“探究凸透镜成像的规律〞实验中，蜡烛、凸透镜和光屏的位置如下图，烛焰在光屏上恰好成一清晰的像。那么以下说法正确的选项是〔 〕
A.照相机应用了这一成像规律
B.蜡烛燃烧一段时间后，光屏上的像会向下移
C.蜡烛不动，将透镜移至35 cm处，移动光屏可能得到倒立的清晰像
D.更换一个焦距小的凸透镜，只移动透镜仍可在光屏上得到清晰的像
6.如下图的四个情景中，成实像的是
A.水面飞鸟的“倒影〞 B.照相机胶片上的像
C.船上人看到水里的鱼 D.通过放大镜看到的字
7. 在研究凸透镜成像规律的实验中，当蜡烛距凸透镜20cm时，在光屏上成缩小的实像．那么凸透镜的焦距可能是〔 〕
A. 5cm B. 10cm C. 15cm D. 20cm
8. 将一个凸透镜正对太阳，在距凸透镜20cm处得到一个最小、最亮的光斑．将一个物体放在此透镜前40cm处，那么可在凸透镜的另一侧得到一个〔 〕
A. 倒立、放大的实像 B. 倒立、缩小的实像 C. 倒立、等大的实像 D. 正立、放大的虚像
9.小乐用放大镜看指纹时，觉得指纹的像太小，为使指纹的像大一些，正确的做法是〔 〕
A. 眼睛和手指不动，让放大镜离手指稍近些 B. 眼睛和手指不动，让放大镜离手指稍远些
C. 放大镜和手指不动，让眼睛离放大镜稍近些 D. 放大镜和手指不动，让眼睛离放大镜稍远些
10.小明用焦距为30mm的照相机拍摄照片，被拍摄物体到镜头的距离应该〔 〕
A. 小于30mm B. 等于30mm C. 大于60mm D. 略大于30mm
11.如下图是人眼看近处和远处物体时的光路示意图，以下说法正确的选项是〔 〕
A. 甲图中的眼睛是近视眼，应戴凸透镜矫正 B. 甲图中的眼睛是远视眼，应戴凹透镜矫正
C. 乙图中的眼睛是近视眼，应戴凹透镜矫正 D. 乙图中的眼睛是远视眼，应戴凸透镜矫正
12.以下图形中的“眼睛〞及矫正，与矫正远视眼相符的是〔 〕
A. B.
C. D.
二、填空题
13.十字路口的摄像头内部有光学元件，其作用相当于凸透镜，通过它所成像的性质是倒立、________〔选填“放大〞或“缩小〞〕的________〔选填“实〞或“虚〞〕像．
14. 凸透镜对光有 ________作用〔选填“会聚〞或“发散〞〕．凸透镜的焦点为F，当蜡烛如下图放置时，在透镜另一侧可成一个 ________、放大的实像〔选填“倒立〞或“正立〞〕
15. 如下图，某同学让太阳光通过透明的镜片照射到白墙上，从图中现象可看出，此镜片对光有________作用．用这个镜片做成的眼镜可以用来矫正________视眼．
16.每年的6月6日为全国“爱眼日〞．如图表示某两人看物体时的光路图，要在视网膜上成清晰的像，甲需要配戴________镜，乙需要配戴________镜。
17.近视眼的形成是因为晶状体对光的折射能力变强，使来自远处某点的光会聚在视网膜的 ________〔填“前〞或“后〞〕，需要佩戴 ________〔填“凸透镜〞或“凹透镜〞〕来矫正．
18.人的眼睛相当于一个________，现在我市学生很多不注意用眼保健，以致近视眼越来越多，近视时就如以下图中的________，而矫正后那么变为以下图中的________ 。
19.探究凸透镜的成像规律，实验装置如下图，物距用u表示，焦距用f表示。当u>2f时，光屏上得到一个清晰、________ 、缩小的实像〔选填“倒立〞或“正立〞〕；假设想得到一个清晰放大的实像，蜡烛应向________ 凸透镜的方向移动〔选填“远离〞或“靠近〞〕，同时光屏应向远离凸透镜的方向移动。
20.在探究凸透镜成像规律时，应调节烛焰的中心，光屏中心，凸透镜的光心，使三者位于________ ．这样做的目的是________ .当蜡烛距凸透镜30.0cm时，在光屏上成一个等大的实像，那么凸透镜的焦距是________ cm.
21.凸透镜和凹透镜在生活中应用很广，爷爷戴的老花镜是________ 镜，鱼眼的晶状体比人眼晶状体要凸，其折射光的能力________ 〔填“强〞或“弱〞〕一些．
22.一个大烧杯倒扣在桌面上，里边充以烟雾，用手电筒通过杯底自上而下照射，调节手电筒的聚光圈，使通过烟雾的光成粗细均匀的柱形光束〔如图甲〕：
〔1〕烧杯底上放一个凸透镜，观察到的现象如图乙所示，说明凸透镜对光有 ________作用．
〔2〕烧杯底上放一个凹透镜，观察到的现象如图丙所示，说明凹透镜对光有 ________作用．
三、作图题
23.在图中方框中填入适当的透镜．
24.在图中画出光线经过凸透镜后的光路图〔O为光心，F为焦点〕．
四、实验探究题
25.如下图，李宁同学在张老师指导下做“探究凸透镜成像规律〞的实验．
〔1〕当蜡烛位于图中B处时，移动光屏到D处，观察到光屏上呈现清晰的像，此时像和物大小相等，那么该凸透镜焦距为 ________ cm 。
〔2〕李宁同学把蜡烛移动到A处，屏上的像变得模糊，要使像变清晰，光屏应向________ 〔选填“左〞或“右〞〕适当移动，此时光屏上的像应该是倒立、________ 的实像 。
〔3〕在上述〔2〕操作的根底上，张老师取下自己戴的眼睛放于蜡烛和凸透镜之间、光屏上的像又变得模糊，李宁同学发现当光屏向左移动适当距离后像又清晰．由此可知，张老师所戴的眼镜是________ 透镜，张老师的眼睛属于________ 〔选填“近视镜〞、“远视眼〞、或“正常眼〞〕．
26.小明用蜡烛和毛玻璃光屏做“探究凸透镜成像规律〞的实验。
〔1〕测量焦距时，将凸透镜正对太阳光，移动透镜，让太阳光在白纸上会聚成一个________的光斑，用刻度尺测量光斑到________的距离，结果为10.0cm；
〔2〕如下图，刚开始实验时烛焰的像只有一小局部成在光屏边缘的 A 处，大局部不在光屏上，产生这一现象的原因是________.
〔3〕当蜡烛距透镜 5.0cm时，光屏上________〔有/没有〕烛焰经透镜折射后的光线，此时，像成在________〔光屏/蜡烛〕一侧.假设要观察到此时的像，那么眼睛要位于________〔光屏/蜡烛〕一侧.
〔4〕小明用LED灯做成字母“F〞替换蜡烛，将它放在透镜15.0cm处，在光屏上成清 晰的像。小明在毛玻璃光屏后面观察物和屏上的像，他直接看到的物为“F〞，那么 他看到屏上像的形状为________；移去光屏，在光屏处，看到像的形状为________。
五、综合题
27.根据题意解答
〔1〕如图1所示，这只眼睛存在什么视力问题？________
〔2〕要想使这只眼睛得到矫正，应该配戴什么透镜？画图说明．
28. 在探究“凸透镜成像规律〞的实验中，小华进行了如下探究：
为探究像距与焦距的关系，他选用了焦距不同的凸透镜进行实验．实验时物体固定在光具座25cm刻度线处，凸透镜固定在40cm刻度线处不改变，如下图．实验数据记录如下表：
实验序号
物距u/cm
焦距f/cm
像距v/cm
1
15
5
7.5
2
7.5
15
3
12
60
〔1〕分析表中数据可知：保持物距不变时，焦距越大那么像距越________ ．
〔2〕实验序号1中成的像是________ 〔选填“放大〞或“缩小〞〕的实像，________就是利用这一原理制成的．
〔3〕做完序号3实验后，小华只更换一个f=13cm的凸透镜安装在光具座40cm刻度线处，发现无论怎样移动光屏，像依然模糊，为了使光屏上的像变清晰，他应该在光具座上的凸透镜前的适当位置再放置一个________
答案解析
一、选择题
1.【答案】A
【解析】 光屏到凸透镜的距离是20cm，成倒立、缩小的实像，20cm＞2f，所以凸透镜的焦距是：f＜10cm；假设物体到凸透镜距离为15厘米时，此时的物距至少是大于一倍焦距的，当物距大于一倍焦距时，成的是实像，实像是倒立的，成的像可能是放大的，有可能是等大的，或是缩小的，综上所述，A符合题意，
故答案为：A.
【分析】根据物距和成像的特点，分析焦距的范围，再根据新的物距：物体一定在一倍焦距以外，分析成像特点.
2.【答案】D
【解析】 A.近视眼是晶状体的折光能力变强造成的，成像在视网膜前，应该用具有发散作用的凹透镜进行矫正，A不符合题意；
B.显微镜的装片放在物镜的焦距与二倍焦距之间，其作用相当于投影仪，成倒立、放大的实像，B不符合题意；
C.凸透镜的会聚能力与焦距有关，焦距越短，会聚能力就越强，C不符合题意；
D.当物体到凸透镜距离小于焦距时，能透过透镜观察到正立、放大的虚像，但不能在光屏承接，D符合题意，
故答案为：D.
【分析】当物体到凸透镜的距离小于焦距时，成的是正立、放大的虚像，但虚像不能成在光屏上.
3.【答案】C
【解析】 ：A、用手摸镜时，中间厚边缘薄的是凸透镜，用于矫正远视眼；故A错误；
B、让镜片正对太阳光，太阳光通过镜片能呈现一个明亮小光斑的是凸透镜，即是远视镜，故B错误；
C、让镜片正对太阳光，太阳光通过镜片后能呈现一个大光斑，即能使得光线发散，所以是凹透镜，即是近视镜，故C正确；
D、拿着镜片看字，把字放大的是放大镜，即是凸透镜，是远视镜，故D错误．
应选C．
【分析】〔1〕中间厚边缘薄的是凸透镜，用于矫正远视眼；同时凸透镜能使得光线会聚，能成像；
〔2〕中间薄边缘厚的是凹透镜，用于矫正远视眼；同时凹透镜能使得光线发散．
4.【答案】A
【解析】 凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小最亮的光斑，这个亮斑就是凸透镜的焦点，所以15厘米就是该凸透镜的焦距，这是利用平行光聚焦法测得了透镜的焦距．
现在的物距是20厘米，大于一倍焦距，小于二倍焦距，由凸透镜的成像规律可知，此时凸透镜成倒立放大的实像．
综上分析，应选A．
【分析】利用题目中提到的物理过程，可确定该凸透镜的焦距；再利用物距与焦距的关系，结合凸透镜的成像规律来得到成像的情况．
5.【答案】D
【解析】 A、由图可知，此时的像距大于物距，成倒立、放大实像，是投影仪的原理，A不符合题意；
B、蜡烛变短后，烛焰的位置向下移动，根据光线过透镜的光心不改变方向，像的位置向上移动，B不符合题意；
C、由图可知，物距为30cm，此时f＜30cm＜2f，那么15cm＜f＜30cm；蜡烛不动，将透镜移至35cm处，此时的物距为15cm，等于焦距，不成像，C不符合题意；
D、当透镜换成一个焦距稍小一点的凸透镜实验时，此时相当于增大了物距，减小了像距，故可以将凸透镜向左移动，可以在光屏上呈现清晰的像，D符合题意。
故答案为：D。
【分析】
物体位置
像的位置
像的大小
像的性质
应用举例
u>2f
f< v <2f
像、物异侧
缩小
倒立实像
照像机
u=2f
v =2f
像、物异侧
等大
倒立实像
测焦距
f<u<2f
v >2f
像、物异侧
放大
倒立实像
幻灯机
投影仪
6.【答案】B
【解析】 A、飞鸟在水里的倒影，是平面镜成像，是光线的反向延长线会聚成的虚像，A不符合题意；
B、实像可以使底片感光，照相机胶片上成的是倒立缩小的实像，B符合题意；
C、船上人看到水里的鱼，是光的折射现象而形成的鱼的虚像，C不符合题意；
D、通过放大镜看到的字，看到的是正立放大的虚像，D不符合题意；
故答案为：B。
【分析】平面镜成像特点：(1) 平面镜成的是虚像；(2) 像与物体大小相等；〔3〕像与物体到镜面的距离相等；(4)像与物体的连线与镜面垂直.
照相机：原理；成倒立、缩小的实像，u>2f
放大镜：原理、成放大、正立的虚像，u<f
7.【答案】A
【解析】【解答】解：蜡烛距凸透镜20cm，通过凸透镜成缩小的实像， 所以，20cm＞2f，
所以，f＜10cm．只有A选项符合题意，
应选：A．
【分析】凸透镜成像时，u＞2f，成倒立、缩小的实像，根据物距和焦距的关系判断凸透镜的焦距．
8.【答案】C
【解析】【解答】解：将一个凸透镜对准太阳光，可在距透镜20cm的地方得到一个最小亮点，所以凸透镜的焦距f=20cm．
一个物体放在这个透镜前40cm处，U=2f，成倒立、等大的实像．
应选C．
【分析】〔1〕根据阳光聚焦方法得到焦距：太阳光射到地球上是平行光，平行于主光轴的光线经凸透镜会聚后得到凸透镜的焦点．
〔2〕凸透镜成像时，U=2f，成倒立、等大的实像．
9.【答案】B
【解析】【解答】放大镜相当于一个凸透镜，当凸透镜成虚像时，其成像规律是物体离凸透镜越远〔接近于焦距，但要小于一倍焦距〕像越大。根据题意要求可判断出正确的做法。放大镜是根据凸透镜成正立放大虚像〔物距小于一倍焦距〕的原理制成的。其成像规律是物体离凸透镜越远〔接近于焦距，但要小于一倍焦距〕像越大，要使指纹的像大一些，应让放大镜远离手指，所以选项A、C、D都不正确。
应选B。
【分析】解决此题的关键是凸透镜在物距小于一倍焦距时，成正立、放大的虚像条件的了解。需要学生了解凸透镜成像的动态规律：“一焦分虚实、二焦分大小、虚像同侧正、实像异侧倒、物远像近像变小、物近像远像变大〞。
10.【答案】C
【解析】【分析】照相机的原理是物距大于2倍焦距，像距在1倍和2倍焦距之间，在底片上成倒立缩小的实像。小明用焦距为30mm的照相机拍摄照片，被拍摄物体到镜头的距离应该大于60mm。
应选C
【点评】了解照相机的成像情况是解决此题的关键。照相机的原理是物距在大于2倍焦距，像距在1倍和2倍焦距之间，在底片上成倒立缩小的实像。
11.【答案】C
【解析】【解答】〔1〕由甲图可知，由于经过晶状体的折射后，近处的物体的像没有成在视网膜上，而是成在了视网膜的后面，这说明晶状体对光线的会聚能力在下降，这是远视眼此人看不清近处物体，是远视眼，应用会聚透镜来矫正，即用凸透镜矫正．应选项A、B错误；
〔2〕由图可知，物体成像在了视网膜的前面，这是近视眼的特征；
近视眼是眼睛的晶状体会聚能力变强，像呈在视网膜的前方，如果要让成像在视网膜上，需要将光线发散些；
凹透镜对光线有发散作用，所以可以利用凹透镜进行纠正．故C正确；D错误。
应选C。
【分析】解答此题需掌握：正常眼，像恰好成在视网膜上，不需矫正；近视眼是晶状体会聚能力增强，像成在视网膜的前方，应佩戴凹透镜矫正；远视眼是晶状体会聚能力减弱，使像成在了视网膜的后面，需要佩戴凸透镜进行矫正。
12.【答案】D
【解析】【解答】A、图示是近视眼的原理图，像呈在视网膜的前方．故A不符合题意．
B、近视眼是晶状体曲度变大，会聚能力增强，像呈在视网膜的前方，应佩戴发散透镜，即凹透镜进行矫正．故B也不符合题意．
C、图示是远视眼的原理图，像呈在视网膜的前方；但是没有矫正；故C不符合题意．
D、远视眼是晶状体曲度变小，会聚能力减弱，像呈在视网膜的前方，应佩戴会聚透镜，即凸透镜进行矫正．故D符合题意．
应选D．
【分析】近视眼的晶状体较厚，会聚能力较强，看远处的物体时，将像成在视网膜的前面，需戴凹透镜矫正．
远视眼的晶状体较薄，会聚能力较弱，看近处的物体时，将像成在视网膜的后面，需戴凸透镜矫正
二、填空题
13.【答案】缩小；实
【解析】【解答】摄像头的镜头相当于一个凸透镜，它的成像特点与照相机的成像原理相同，当物体在二倍焦距之外时，所成像是倒立、缩小的实像。
故答案为：缩小；实.
【分析】照相机：原理；成倒立、缩小的实像，u>2f.
14.【答案】会聚；倒立
【解析】【解答】解：凸透镜对光有会聚作用；
由图知，蜡烛在1倍焦距和2倍焦距之间，所以成倒立放大的实像．
故答案为：会聚；倒立
【分析】凸透镜对光有会聚作用，当物距处于f和2f之间时，凸透镜成倒立放大的实像
15.【答案】会聚；远
【解析】【解答】解：由图可见，该透镜对光线起会聚作用，因此是凸透镜；远视眼是像呈在视网膜的前方，要想使像呈在视网膜上，应戴一会聚透镜，即凸透镜，所以该眼镜可以用以矫正远视眼．
故答案为：会聚；远．
【分析】〔1〕凸透镜对光线起会聚作用，凹透镜对光线起发散作用；
〔2〕近视眼佩戴凹透镜矫正，远视眼佩戴凸透镜矫正．
16.【答案】凹透；凸透
【解析】【解答】根据物理知识可知：远视眼是晶状体曲度变小，会聚能力减弱，像呈在视网膜的前方，应佩戴会聚透镜，使光线提前会聚；
近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈在视网膜的前方，应佩戴发散透镜，使光线推迟会聚；
所以甲是近视眼原理图，应佩戴凹透镜；乙是远视眼原理图，应佩戴凸透镜。
【分析】近视眼是晶状体会聚能力增强，像呈在视网膜的前方，应佩戴凹透镜矫正；②远视眼是晶状体会聚能力减弱，像呈在视网膜的前方，应佩戴凸透镜矫正。
17.【答案】前；凹透镜
【解析】【解答】解：眼睛看物体时成的像在视网膜上，且晶状体和角膜的共同作用相当于一个凸透镜，当晶状体太厚，或折光能力太强，或者眼球在前前方向上太长，来自远处点的光会聚在视网膜前，人就只能看清近处的物体，看不清远处的物体，因凹透镜对光线有发散作用，在近视眼睛前面放一个凹透镜，就能使来自远处物体的光会聚在视网膜上．故答案为：前；凹透镜．
【分析】近视眼的成因是只能看清近处的物体，看不清远处的物体，晶状体太厚，折光能力太强，或者眼球在前前方向上太长，因此来自远处点的光会聚在视网膜前；对近视眼的矫正可通过凹透镜对光线的发散作用进行纠正．
18.【答案】照相机；丙；甲
【解析】【解答】人的眼睛相当于一个照相机；因近视眼的产生原因是晶状体太厚，折光能力太强，或者眼球在前前方向上太长，因此来自远处某点的光会聚在视网膜前，到达视网膜时已经不是一点而是一个模糊的光斑了，如图丙；为了使像正好呈在视网膜上，应使光线推迟会聚，使所成的像相对于晶状体后移，所以应佩戴发散透镜即凹透镜，如图甲。
故答案为：
【分析】近视眼的产生原因是晶状体太厚，折光能力太强，或者眼球在前前方向上太长，因此来自远处某点的光会聚在视网膜前，为了使像正好呈在视网膜上，应使光线推迟会聚，应佩戴发散透镜即凹透镜.
19.【答案】倒立；靠近
【解析】【解答】此题应明确一下知识点：
〔1〕凸透镜成像的三种情况：u＞2f，成倒立、缩小的实像．2f＞u＞f，成倒立、放大的实像．u＜f，成正立、放大的虚像．
〔2〕凸透镜成实像时，物距减小，像距增大，像变大．凸透镜成像时，u＞2f，成倒立、缩小的实像；要成放大的像，物距要减小，像距要增大．使2f＞u＞f，所以蜡烛要靠近凸透镜，同时光屏远离凸透镜．
【分析】凸透镜成像的三种情况，和凸透镜成实像时，物距变化，像距变化，是凸透镜成像习题的重要依据，一定要熟练掌握．
20.【答案】同一高度；使像成在光屏中央；15.0
【解析】【解答】在实验时，应先调节烛焰、凸透镜、光屏的中心大致在同一高度上，其目的为了使烛焰的像呈现在光屏中央。当在30cm时，光屏上得到一个倒立等大的实像，所以30cm=2f，那么焦距为15cm.
故答案为：同一高度；使像能成在光屏的中央；15.0.
【分析】在探究凸透镜成像特点的实验中，必须调整蜡烛、凸透镜、光屏三者的中心在同一高度，这样像才能成在光屏的中央.
21.【答案】凸透；强
【解析】【解答】解：老花镜是凸透镜，凸透镜越凸，其会聚能力越强，焦距越短．
故答案为：凸透，强
【分析】要解答此题需掌握：①老花镜用凸透镜，近视镜用凹透镜；②凸透镜的折射能力和凸透镜的凸的程度有关．
22.【答案】会聚；发散
【解析】【解答】解：〔1〕当在烧杯底放一个凸透镜时，发现光路聚集，说明凸透镜对光线有会聚作用；
〔2〕如果放置凹透镜，发现光路是发散的，说明凹透镜对光线有发散作用；
故答案为：会聚；发散．
【分析】解决此题要掌握：凸透镜对光线有会聚作用，凹透镜对光线有发散作用．
三、作图题
23.【答案】解:如下图:
【解析】【分析】通过第一个透镜的光线比起入射光线更加远离主光轴，所以该透镜对光线有发散作用，因此填凹透镜．
通过第二个透镜的光线比入射光线向主光轴靠拢，所以该透镜对光线有会聚作用，因此填凸透镜．
24.【答案】解：对于凸透镜，①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．如下图：
【解析】【分析】先确定所给的入射光线的特点，然后根据凸透镜的光学特点作图．
四、实验探究题
25.【答案】〔1〕10.0
〔2〕左；缩小
〔3〕凸；远视眼
【解析】【解答】解：〔1〕由图知，u=v=20.0cm，那么可知20.0cm=2f，f=10.0cm；
〔2〕把蜡烛移动到A处，物距变大，像距变小，所以应将光屏靠近透镜，向左移动；
此时物距大于2f，所以在光屏上成倒立缩小的实像；
〔3〕把眼镜放于蜡烛和凸透镜之间，光屏向左移动适当距离后像又清晰．说明该眼镜对光线具有会聚作用，为凸透镜，是远视眼镜 。
故答案为：〔1〕10.0；〔2〕左；缩小；〔3〕凸；远视眼 。
【分析】〔1〕当物距等于2f时，成倒立、等大的实像，像距等于2f，根据其结合像距与物距的关系得出结论；
〔2〕根据物近像远像变大的特点分析；
〔3〕根据像的位置变化判断眼镜对光线的作用，根据其判断出眼镜的种类 。
26.【答案】〔1〕最小最亮；透镜光心
〔2〕光屏的中心、蜡烛的焰心不在透镜的主光轴上
〔3〕有；蜡烛；光屏
〔4〕；
【解析】【解答】〔1〕测量焦距时，将凸透镜正对太阳光，移动透镜，让太阳光在白纸上会聚成一个最小最亮的光斑，用刻度尺测量光斑到凸透镜光心的距离，即为该凸透镜的焦距；〔2〕开始实验时烛焰的像只有一小局部成在光屏边缘的 A 处，大局部不在光屏上，产生这一现象的原因是光屏的中心、蜡烛的焰心不在透镜的主光轴上；〔3〕由于粗测该凸透镜的焦距为10cm，当蜡烛距透镜5.0cm时，烛焰在焦点以内，成虚像，不能成在光屏上，光屏上没有烛焰经透镜折射后的光线，此时，像成在蜡烛一侧，假设要观察到此时的像，那么眼睛要位于光屏一侧。 〔4〕小明用LED灯做成字母“F〞替换蜡烛，将它放在透镜15.0cm处，即字母F在焦点和二倍焦距之间，成倒立放大的实像，但像的形状与物体的形状一样，即为“ 〞此时成的实像与有无光屏无关，移去光屏，在光屏处，看到像的形状仍为“ 〞。
故答案为：〔1〕. 最小最亮；透镜光心 ；〔2〕. 光屏的中心、蜡烛的焰心不在透镜的主光轴上；〔3〕. 有 ； 蜡烛 ； 光屏； 〔4〕. ； 。
【分析】当物体位于凸透镜的不同范围，能成倒正、大小、虚实不同的像，
五、综合题
27.【答案】〔1〕远视
〔2〕解：凸透镜；如以下图
【解析】【解答】解：〔1〕根据图片信息可得，晶状体将光线会聚在视网膜之后，所以是远视眼．〔2〕要想使这只眼睛得到矫正，应当佩戴会聚透镜，将会聚点移至视网膜上，即凸透镜． 故答案为：〔1〕远视；〔2〕凸透镜；答案如上图．
【分析】远视眼的晶状体将光线会聚在视网膜之后，应该佩戴凸透镜进行矫正．
28.【答案】〔1〕大
〔2〕缩小 ；照相机
〔3〕凸透镜
【解析】【解答】解：〔1〕据表格中的数据特点可知，保持物距不变时，焦距越大那么像距越大；
〔2〕据上面凸透镜的成像规律可知，实验序号1中的物距大于像距，所以此时应该成一个倒立、缩小的实像，照相机就是利用该原理制成的；
〔3〕据图可知，此时的物距是15cm，而假设换一个f=13cm的凸透镜安装在光具座40cm刻度线处，相当于增大了凸透镜的焦距，即相当于减小了物距，故此时的像距应该变大，发现无论怎样移动光屏，像依然模糊的原因，就是此时的像距太大导致的，所以为了使光屏上的像变清晰，即需要让光线提前会聚，所以应该在光具座上的凸透镜前的适当位置再放置一个凸透镜．
故答案为：〔1〕大；〔2〕缩小；照相机；〔3〕凸透镜．
【分析】〔1〕据表格中焦距和像距的关系分析即可判断；
〔2〕凸透镜成像规律：①物距小于焦距成正立、放大虚像，像距大于物距，应用是放大镜．
②物距大于一倍焦距小于二倍焦距成倒立、放大实像，像距大于二倍焦距，应用是幻灯机、投影仪．
③物距等于二倍焦距成倒立、等大实像，像距等于二倍焦距．
④物距大于二倍焦距成倒立、缩小实像，像距大于一倍焦距小于二倍焦距，应用是照相机．
〔3〕凸透镜对光线有会聚作用，凹透镜对光线有发散的作用．
