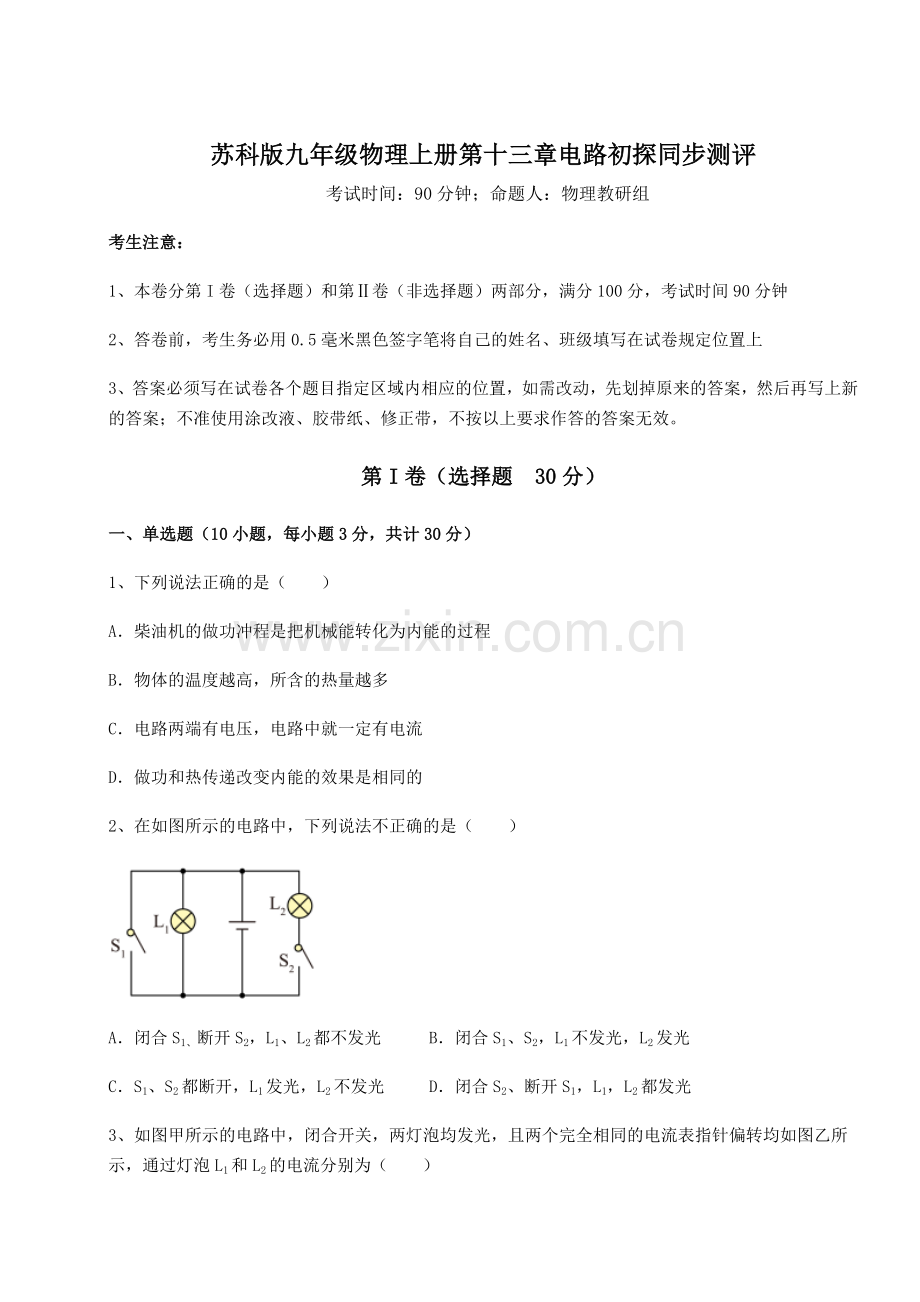

苏科版九年级物理上册第十三章电路初探同步测评 考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、下列说法正确的是（）A柴油机的做功冲程是把机械能转化为内能的过程B物体的温度越高，所含的热量越多C电路两端有电压，电路中就一定有电流D做功和热传递改变内能的效果是相同的2、在如图所示的电路中，下列说法不正确的是（）A闭合S1、断开S2，L1、L2都不发光B闭合S1、S2，L1不发光，L2发光CS1、S2都断开，L1发光，L2不发光D闭合S2、断开S1，L1，L2都发光3、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）A1.2A，1.2AB1.2A，0.3AC0.3A，0.3AD1.5A，1.2A4、在如图所示电路中，开关S闭合时，规格相同的灯泡L1、L2均能发光，图中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了如图所示数字，则下列说法中正确的是（）AL1和L2并联，甲、乙、丙示数分别为0.6V，1.2A，0.3ABL1和L2并联，电源电压为1.2V，通过L1、L2的电流分别为0.3A、0.6ACL1和L2串联，甲、乙、丙示数分别为0.3A、0.6V、1.2VDL1和L2串联，电路中的电流为0.6A，L1、L2两端的电压分别为0.3V、1.2V5、如图所示的电路中，电源电压不变，若要使电阻R1、R2串联，则下列开关状态正确的是（）A只闭合S1B只闭合S3C同时闭合S1和S2D同时闭合S1、S2、S36、下列物品中，通常情况下属于导体的是（）A玻璃瓶B陶瓷碗C泡沫餐盒D不锈钢杯7、关于物质的构成与分子热运动，下列说法正确的是（）A物质是由分子、原子组成，原子由质子和中子组成B新能源汽车实现了“零排放”，其效率已达到了100C丝绸摩擦过的玻璃棒吸引纸屑，说明分子间有引力D在一小杯清水中滴入红墨水，一段时间后整杯水变红，这是扩散现象8、在电路中，绝缘体和导体一样重要。通常情况下，下列物体中属于绝缘体的是（）A橡胶B铜丝C保险丝D铁夹子9、如图所示电路，以下说法正确的是（）A只接通S2灯不亮，仅电铃响B只接通S1灯不亮，电铃不响C只断开S3灯亮，电铃响D只断开S1灯不亮，仅电铃响10、如图所示，闭合开关S时，灯泡L1、L2都不亮；用一根导线的两端接触a、b两点时两灯都不亮；接触b、c两点时，两灯不亮；接触c、d两点时，两灯都亮了。由此可以判断（）AL1开路BL2短路C开关S短路D开关S断路第卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、目前，口罩是抗击新冠疫情的重要防护用品，普通医用口罩由内、中、外三层构成，口罩外层具有防水作用，可阻断部分病毒通过飞沫传播。口罩中间层熔喷布始终带有静电，则熔喷布属于_（填“导体”或“绝缘体”）。当不带电的病毒靠近熔喷布外表面时，会被熔喷布_（填“吸附”或“排斥”），使病毒不能通过熔喷布从而阻断病毒的传播。若制作熔喷布的高压设备输出的电压为22kV，该电压为家庭电路电压的_倍。2、在下图的电路中，电源电压为U0且保持不变，电阻R和小灯L的阻值均为R0。闭合开关S，小灯不发光。若电路中仅有一处故障，且只发生在电阻R或小灯L上。则：（1）三个电表中示数一定不为零的电表是_。（2）若三个电表中只有一个电表的示数为零，请写出各电表的示数_及对应的故障_。3、小红和小明分别进行“怎样使两个小灯泡亮起来”的探究活动。小红按照如图所示的电路，用导线把一只开关和两个小灯泡逐一顺次连接起来。（1）在连接电路的过程中，开关应处于_状态；（填“闭合”或“断开”）（2）开关闭合并且两灯都发光时，取下其中L1，可观察到_现象；（3）断开开关后可观察到_现象；（4）以上两个现象说明了串联电路_，开关控制整个电路的工作这两个特点；（5）小明按照如图所示的电路，用导线把一只开关和两个小灯泡逐一顺次连接后，刚将最后一根导线接好，L2就亮了，但L1没亮。他们在实验操作中不当之处是：_；（6）关于L1没亮，小明认为L1的灯丝烧断了，但小红说L1的灯丝没烧断。你应该支持的_观点，理由是_。4、如图所示是一个测量_大小的仪表，它的分度值是_。5、给电动车充电过程中，车载蓄电池相当于_（选填“用电器”或“电源”）。将与玻璃棒摩擦后的丝绸靠近带负电的轻质小球时会相互_（选填“排斥”或“吸引”）。三、计算题（5小题，每小题10分，共计50分）1、在如图所示的电路中，求：（1）当开关S1断开，S2接B时，电流表的示数为0.2A，通过灯L1和L2的电流各是多少？（2）当开关S1接C，S2接B时，电流表的读数是0.34A，通过灯L1和L2的电流各是多少？（3）当开关S1接C，S2接A时，电流表的读数是0.6A，这时通过灯L1的电流不变，则通过灯L2的电流是多少？2、如图所示，通过灯L1、L2和L3的电流分别为0.3A、0.4A和0.5A，则电流表A1、A2的示数I（A1）和I（A2）分别为多少？3、在图甲所示电路中，电源电压恒定，当开关闭合后，电路正常工作时两只电流表的指针位置均如图乙所示；请你计算：（1）电路中的总电流和通过灯L1的电流；（2）实验时，由于一个灯泡灯丝突然断路，一只电流表的示数变为零，另一只电流表仍有示数，此时通过两灯的电流。4、如图所示电路中，电源电压不变，闭合开关S1，S2，电压表和电流表有示数分别为4V、0.2A；问：（1）电源电压是多少？（2）R1和R2电流分别是多少？（3）再断开开关S2，电压表示数为3V，此时R1和R2电压分别是多少？5、如图所示，电流表有两个量程为00.6A和03A。开关闭合时，Al和A2的指针偏转角度相同，且此时通过Ll、L3的电流之比为1:9；当把灯泡Ll从电路中拆除时，发现A2的示数减少了0.24A，则通过Ll的电流为多少？通过L2的电流为多少？-参考答案-一、单选题1、D【解析】【详解】A柴油机做功冲程是燃气膨胀对活塞做功，将内能转化为机械能，燃气的内能减小，故A错误；B热量是过程量，热量的修饰词不能是“含有”，故B错误；C电路两端有电压，并且电路是通路，电路中才能形成电流，故C错误；D做功和热传递都能改变物体的内能，两过程的本质不同，但改变物体内能的效果相同，故D正确。故选D。2、B【解析】【详解】A由图知，闭合S1，断开S2，L1发生短路，L2处于断路状态，则两灯都不发光，故A正确，不符合题意；B闭合S1、S2，电源被短路（两灯也被短路），两灯都不发光，故B错误，符合题意；CS1、S2都断开，只有 L1接入电路，则L1发光，L2不发光，故C正确，不符合题意；D闭合S2，断开S1，L1、L2并联，则L1、L2都发光，故D正确，不符合题意。故选B。3、B【解析】【详解】由电路图可知，两灯泡并联，电流表A2测干路电流，电流表A1测L2支路电流；因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以干路电流表的量程为03A，分度值为0.1A，示数1.5A；L2支路电流表的量程为00.6A，分度值为0.02A，示数0.3A，则灯L1中的电流I1II21.5A0.3A1.2A故B符合题意，ACD不符合题意。故选B。4、C【解析】【详解】AB两灯泡并联时，电路中电流有两条路径，电流从电源的正极出发，经乙电表后分开，一路经灯泡L1回到电源的负极，一路经灯泡L2、丙电表回到电源的负极，则甲为电压表测电源的电压，乙为电流表测干路电流，丙为电流表测L2支路的电流；并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，两灯泡规格相同时通过两灯泡的电流相等，干路电流是L2支路电流的两倍，故AB两项中的数据与分析结果矛盾；CD两灯泡串联时，电路中的电流只有一条路径，电流从电源的正极出发，依次经甲电表、灯泡L2、灯泡L1回到电源的负极，则甲为电流表测电路中的电流，乙为电压表测L2两端的电压，丙为电压表测电源的电压；串联电路中各处的电流相等，且两灯泡规格相同时它们两端的电压相等，电源的电压是L2两端电压的2倍，即丙的示数是乙示数2倍，故C项中的数据与分析结果不矛盾，D项中的数据与分析结果矛盾；综上所述，C项正确，ABD项错误。故选C。5、B【解析】【详解】A只闭合S1，只有电阻R1接入，故A错误；B只闭合S3，电流从电池正极出发，经过R2、R1后回到负极，只有一条电流路径，故B正确；C同时闭合S1和S2，两个电阻并联，故C错误；D同时闭合S1、S2、S3，电源短路，故D错误。故选B。6、D【解析】【详解】通常情况下玻璃、陶瓷、泡沫餐盒不容易导电，是绝缘体，不锈钢杯容易导电，是导体，故ABC不符合题意，D符合题意。故选D。7、D【解析】【详解】A原子是由原子核和核外电子组成，而原子核是由质子和中子组成，故A错误；B新能源汽车在行驶过程中也会有能量的损失，效率不可能达到100%，故B错误；C丝绸摩擦过的玻璃棒吸引纸屑，是由于玻璃棒摩擦后带电，带电体能够吸引轻小物体，故C错误；D在一小杯清水中滴入红墨水，由于红墨水分子在不停地运动，一段时间后整杯水变红，这是扩散现象，故D正确。故选D。8、A【解析】【详解】A橡胶不容易导电，是绝缘体，故A符合题意；BCD铜丝、保险丝和铁夹子容易导电，是导体，故BCD不符合题意。故选A。9、D【解析】【详解】A只接通S2，灯泡和电铃串联，因此灯亮且电铃响，故A错误；B只接通S1，为灯泡的基本电路，因此灯亮，电铃不响，故B错误；C只断开S3，电铃被短路，为灯泡的基本电路，因此灯亮，电铃不响，故C错误；D只断开S1，灯被短路，不亮，为电铃的基本电路，只电铃响，故D正确。故选D。10、D【解析】【详解】A如果灯L1断路，用一段导线的两端接触a、b两点时，L1不发光，L2会发光，故A不符合题意；B如果灯L2短路，闭合开关S时，灯泡L1会发光，L2不发光，故B不符合题意；C如果开关S短路，不论开关S是否闭合，灯泡L1、L2都应该发光，故C不符合题意；D如果开关S断路，导线接触c、d两点时，电路是通路，两灯都发光，故D符合题意。故选D。二、填空题1、 绝缘体 吸附 100【解析】【详解】1 人体是导体，因为口罩接触人体，熔喷布始终带有静电，口罩不容易导电，可以判断熔喷布是绝缘体。2 带电的熔喷布吸引轻小物体，所以不带电的病毒靠近熔喷布外表面时，会被熔喷布吸附，使病毒不能通过熔喷布，从而阻断病毒的传播。3 制作熔喷布的高压设备输出的电压为22kV22000V家庭电路电压是220V，故高压是家庭电压的倍数2、 电压表V V的示数为U0，V1的示数为0（或V1、V的示数均为U0） 灯L短路（或灯L断路）【解析】【详解】（1）1由图可知，该电路为串联电路，电流表测量电路中的电流，电压表V1测小灯两端的电压，电压表V测电源电压。闭合开关S，小灯不发光，故说明电路可能断路，也可能是小灯短路。已知电路中仅有一处故障，且只发生在电阻R或小灯L上，即可能是R断路（电流表和电压表V1都没有示数），也可能是小灯L断路（电流表没有示数）或小灯L短路（电压表V1没有示数），电压表V 始终测量电源电压，因此无论哪种情况，故一定不为零的电表是电压表V。（2）23根据电路中只存在一处故障，且只发生在灯L或电阻R上，可以做出以下假设：若L短路，则电路中有电流，电流表有示数，此时电压表V1测一段导线两端的电压，其示数为0，电压表V测量的是电源电压，示数为U0，故符合题意；若L断路，则电流表示数为0，电压表V1、电压表V测量的都是电源电压，都有示数，示数均为U0；故符合题意；若R断路，则电流表示数为0，电压表V1示数也为0，即有两个电表的示数都为0，故不符合题意。综上可知，若三个电表中只有一个电表的示数为零，V的示数为U0，V1的示数均为0（或V1、V的示数均为U0），对应的故障为灯L短路（或灯L断路）。3、 断开 L2熄灭 L1、L2都熄灭 电流只有一条路径 连接电路时，开关没有断开 小红 如果L1灯丝烧断，L2也不亮【解析】【详解】（1）1为了保护电路安全，在连接电路的过程中，开关应该断开。（2）2由图可知，两灯泡串联，串联电路各用电器相互影响，取下其中L1，电路开路，L2熄灭。（3）3由图知道，电路中两灯泡串联，断开开关后，电路开路，两个小灯泡都熄灭。（4）4以上两个现象说明了串联电路只有一条路径，开关控制整个电路的工作这两个特点。（5）5刚将最后一根导线接好，L2就亮了，说明连接电路时，开关没有断开。（6）67串联电路中，L2亮了，但L1没亮，L1的灯丝没烧断，如果L1的灯丝烧断了，L2也不亮，故小红说的对。4、 电流 0.4mA【解析】【详解】1因图中表盘上有“mA”字样，表明该仪器是测量电流大小的仪表。2由图中可知，2mA之间有5个小刻度，故可知每一个小刻度表示0.4mA，即分度值为0.4mA。5、 用电器 排斥【解析】【详解】1给电动车充电时，车载蓄电池消耗电能获得化学能，因此，车载蓄电池充电时相当于用电器。2丝绸与玻璃棒摩擦，玻璃棒带正电，则丝绸带负电，靠近带负电的轻质小球时，由于它们是同种电荷，所以会互相排斥。三、计算题1、（1）0.2A，0.2A；（2）0.34A，0A；（3）0.26A【解析】【详解】解：（1）当开关S1断开，S2接B时，灯L1、L2串联，电流表串联在电路中，电流表的读数为0.2A，电流表的读数就是通过灯L1、L2的电流为,其大小为I1=I2=0.2A（2）当开关S1接C，S2接B时，灯L2被短路，灯L1单独接入电路，通过灯L2的电流为0A，电流表的读数就是通过灯L1的电流，大小为0.34A。（3）当开关S1接C，S2接A时，灯L1和L2并联，电流表所测电流为干路电流，读数是0.6A，这时通过L1的电流不变，I1=0.34A，则通过L2的电流是I2=I-I1=0.6A-0.34A=0.26A答：（1）当开关S1断开，S2接B时，通过灯L1和L2的电流分别为0.2A、0.2A；（2）当开关S1接C，S2接B时，通过灯L1和L2的电流分别为0.34A、0A；（3）当开关S1接C，S2接A时，通过L2的电流为0.26A。2、0.9A，0.7A【解析】【详解】解：由电路图可知，三个灯泡并联，电流表A1测流过灯L2与L3的电流，电流表A2测流过灯L2与L1的电流。已知通过灯L1、L2和L3的电流分别为I1=0.3A、I2=0.4A和I3=0.5A，根据并联电路电流规律可知：I（A2）=I1+I2=0.4A+0.3A=0.7AI（A1）=I3+I2=0.5A+0.4A=0.9A答：电流表A1、A2的示数I（A1）和I（A2）分别为0.9A和0.7A。3、（1）1.5A，1.2A；（2）1.2A，0【解析】【详解】解：（1）由图甲可知，当开关S闭合时，小灯泡L1和L2并联，电流表A1测干路电流，电流表A2测L2支路的电流；并联电路中干路电流等于各支路电流之和，且两电流表指针的位置相同，所以，电流A1的示数大于A2的示数，则电流表A1测干路电流，应选大量程为03A，分度值为0.1A，读数为1.5A，即干路电流为I1.5A；电流表A2测量通过灯泡L2的电流，应选小量程为00.6A，分度值为0.02A，示数为0.3A，即L2的电流为I20.3A，通过灯L1的电流为（2）由图甲可知，当开关S闭合时，小灯泡L1和L2并联，电流表A1测干路电流，电流表A2测L2支路的电流；若一只电流表示数突然变为零，另一只电流表仍有示数，由此推测示数变为零的电流表应该是在L2支路，所以灯丝断路的是灯泡L2，故L2的电流为零，L1的电流仍为1.2A。答：（1）电路中的总电流和通过灯L1的电流分别为1.5A、1.2A；（2）实验时，由于一个灯泡灯丝突然断路，一只电流表的示数变为零，另一只电流表仍有示数，此时L2的电流为零，L1的电流仍为1.2A。4、（1）4V；（2）0.2A，0A；（3）3V，1V【解析】【详解】解：（1）闭合开关S1，S2，R2被短路，电压表测电源电压也是R1两端的电压，电压表示数为4V，所以，电源电压UUV4V（2）R2被短路，R1单独接入电路，电流表测R1中的电流，示数为0.2A，所以，R1中的电流I1IA0.2AR2被短路，R2电流为I20A。（3）再断开开关S2，只闭合开关S1时，R1与R2串联，电压表测R1两端的电压，U13V，因串联电路中总电压等于各部分电压之和，R2电压是U2UU14V3V1V答：（1）电源电压是4V。（2）R1和R2电流分别是0.2A，0A。（3）再断开开关S2，电压表示数为3V，此时R1和R2电压分别是3V，1V。5、0.24A，0.24A【解析】【详解】解：由电路图可知，三灯泡并联，电流表A1测L2和L3电流之和，电流表A2测L1和L2电流之和，则有因并联电路各支路间互不影响，而当把灯泡L1从电路中拆除时，A2的示数减少了0.24A，故可知通过L1的电流为0.24A；由题意可知，通过L1、L3的电流之比为1:9，即所以而A1和A2的指针偏转角度相同，故可知电流表A1所选量程为03A，电流表A2所选量程为00.6A量程，且大量程是小量程的5倍，故有即解得I20.24A。答：通过Ll的电流为0.24A，通过L2的电流为0.24A。
