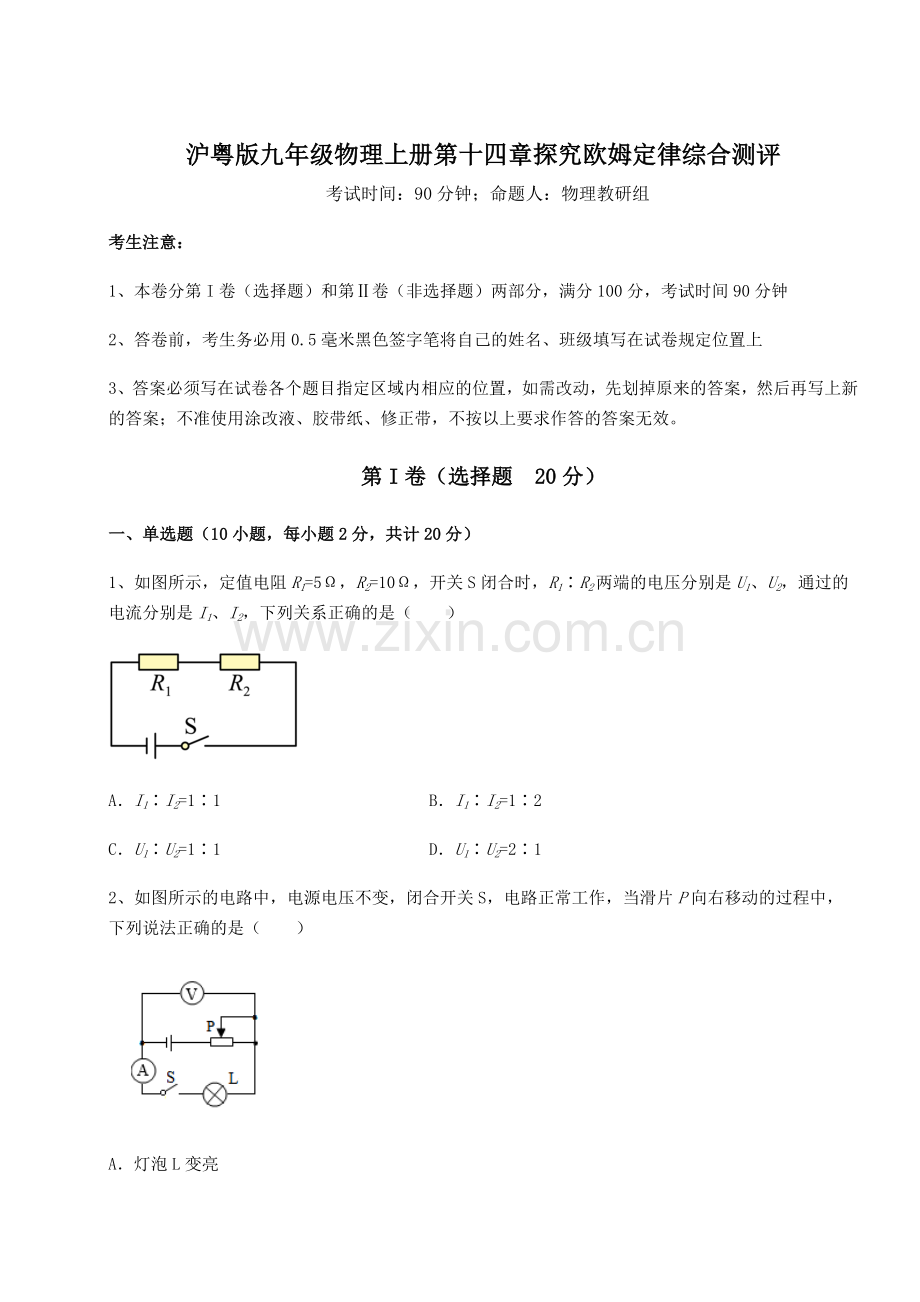

沪粤版九年级物理上册第十四章探究欧姆定律综合测评 考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，定值电阻R1=5，R2=10，开关S闭合时，R1R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是（）AI1I2=11BI1I2=12CU1U2=11DU1U2=212、如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，当滑片P向右移动的过程中，下列说法正确的是（）A灯泡L变亮B电压表示数变小C电路的总电阻变小D电压表示数与电流表示数的比值变大3、如图所示电路，电源电压为6V且保持不变，定值电阻R1=10，R2=20，滑动变阻器R3的最大阻值为30。下列说法正确的是（）闭合开关S1、S2、S3，电流表的示数为0.9A；闭合开关S1、S2、S3，通过R1和R2的电流之比为12；只闭合开关S1，R3的滑片由a端移动到b端的过程中，电流表和电压表的示数均变小；只闭合开关S1，R3的滑片由a端移动到b端的过程中，电压表示数的变化范围是6V1.5VA正确B正确C正确D正确4、如图所示的电路，电源电压不变，R1为定值电阻，R2为滑动变阻器，A、B为其两端点，闭合开关S，当滑片P在某一端点时，电流表示数为0.2A，R2的电功率为2W，当滑片P移动至某一位置C时，电流表示数为0.6A，R2的电功率为3.6W。下列说法正确的是（）AR1的阻值为50BP在A端时电流表示数为0.8ACP在C点时电压表示数为10VDP在A端时R1的电功率为14.4W5、如图所示电路，电源电压恒定，R1、R2、R3均为定值电阻。当开关S闭合，S1、S2断开时，电流表A的示数为0.2A；当开关S、S1闭合，S2断开时，电流表A的示数为0.4A；当开关S、S1、S2都闭合时，电流表A的示数为0.5A，则（）AR1:R2=2:1BR1:R3=1:1CR2:R3=1:2DR1:R2:R3=2:2:16、如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R的滑片，下列关于该装置的说法错误的是（）A若电流表读数增大，R接入电路的电阻减小B若电流表读数增大，表明油量增多C若电流表读数减小，电阻的功率减小D若电流表读数减小，滑动变阻器R两端的电压减小7、物理实践活动中，小东利用图所示的电位器和灯泡制作了一个可调节亮度的小台灯，下列说法正确的是（）A电位器与灯泡是并联的B电位器通过改变接入电路中电阻的横截面积来改变电阻的大小C若接线柱A和B接入电路，滑动触头顺时针转动时，灯泡变暗D若接线柱B和C接入电路，滑动触头逆时针转动时，灯泡变亮8、将阻值不同的电阻R1、R2按甲图所示电路连接，闭合开关S后，电流表示数为0.6A；保持电源电压不变，再将电阻R1、R2按乙图所示电路进行改接，闭合开关S后，关于电流表的示数，下列说法中正确的是（）A一定小于0.6AB一定大于2.4AC一定大于0.6A，但小于1.2AD一定大于1.2A，但小于2.4A9、图示为电阻R1和R2的I-U图像，由图可知（）AR1的阻值为5BR1的阻值小于R2的阻值C将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压D将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流10、如图所示是小明设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，水位最低时，滑杆P位于R的a端处。下列判断错误的是（）A水位升高时，小灯泡亮度不变B水位升高时，电流表示数变大C水位升高时，电压表示数变大D水位最低时，电压表示数为零第卷（非选择题 80分）二、填空题（5小题，每小题4分，共计20分）1、图中电源电压保持不变，当S1、S2都闭合时，电压表示数为U1；当S1闭合、S2断开时，电压表示数为U2；灯L1的电阻为R1，那么当S1断开、S2闭合时，通过灯L2的电流是 _。如果S1，S2都断开，灯L2的电阻是 _。2、在创建全国交通模范城市过程中，便携式酒精测试仪是交警查酒（醉）驾的利器。图甲是其原理图，电源电压恒定为3V，Rp是酒精气体传感器，其阻值随酒精气体浓度变化的规律如图乙所示，R0是报警器，其阻值恒定为50。当气体中酒精浓度为0时，电路中的电流是_A；在对某司机的检测中，电压表的示数为1.5V，请根据计算和法律规定，判定该司机是_（选填“非酒驾”、“酒驾”、“醉驾”）。我国法律规定，当每100mL气体中酒精浓度M：非酒驾：M20mg酒驾：20mgM80mg醉驾：M80mg3、小明看到菜市场上的电子秤后，查电脑了解了电子秤的工作原理，知道了电子秤的原理图，如图所示，它可以反映弹簧上方金属片受到压力的大小。其中R是滑动变阻器，R是定值电阻，电源电压恒定不变，根据你所学的知识，你认为压力表实际上是一个_表。当金属片受到的压力增大时，变阻器的阻值_，压力表示数_（选填“变大”、“变小”或“不变”）。4、在综合实践活动中，小林自制了一个坐位体前屈项目测试仪，原理如图所示，电源电压恒为6V ，R1=30，电阻丝R2粗细均匀，总长度为30cm。闭合开关，挡板P在B端时，坐位体前屈成绩为0，电流表示数为0.05A。挡板P在A端时，坐位体前屈成绩为30cm。（1）挡板P由B端向A端滑动时，电流表示数_，电压表示数_。（两空均选填“变大”“变小”或“不变”）（2）当推动挡板P由B端到A端时，电压表示数是多少？_（3）国家体质标准中九年级男生坐位体前屈成绩大于17.8cm为优秀。小林进行测试时电压表示数为3V，请通过计算判断小林的成绩是否达到优秀。_5、随着国家“家电下乡”政策的深入落实，国家进行了农村电网改造，将电线更换成了直径较大的铜芯线。这样做的目的是为了 _（选填“增大”或“减小”）导体的电阻。三、计算题（5小题，每小题8分，共计40分）1、小明在课外调查中知道，有一类电阻值会随所受压力大小改变的元件，通常称为压敏电阻，在生产生活中，压敏电阻有许多实际应用。小明与同学们利用压敏电阻设计并制作出了一个电子秤，图甲为其工作原理图。电路中的R0为定值电阻，R是压敏电阻，其电阻值随所受压力F变化的关系如图乙所示。他们将电路中电压表的表盘数值改写成对应物体质量的数值后，可直接从表盘上读出所称量物体的质量。已知电源电压为6V且保持不变，g取10N/kg，则：（1）未放物体时，电压表示数为1V，求R0的阻值；（2）当所称量物体的质量为75kg时，求电压表示数；（3）若所选电压表量程为03V，求该电子秤的量程。2、酒后不开车是每个司机必须遵守的交通法规。甲图是酒精测试仪工作电路原理图，电源电压U=9V；R1为气敏电阻，它的阻值随气体中酒精含量的变化而变化，如乙图所示。呼出气体中酒精含量大于20mg/100mL且小于80mg/100mL为酒驾，达到或者超过80mg/100mL为醉驾。使用前通过调零旋钮（即滑动变阻器R2的滑片）对测试仪进行调零，调零后电压表示数为U1=5V，调零后R2的滑片位置保持不变。（1）进行调零后气体中酒精含量为0时，通过R1的电流是多少？（2）进行调零后，求R2接入电路中的阻值是多少？（3）某次检测，电流表示数为0.15A，请通过计算，判断此驾驶员属于酒驾还是醉驾？（4）若检测中刚好到达醉驾标准时，电压表的示数是多少？3、小明同学设计了一款水位报警装置，如图甲所示。柱体A与B被轻杆连接于轻质杠杆的C、D两端（轻质杠杆可绕O点自由转动），且CO:OD1:1，重为10N的柱体A上表面刚好和柱形容器顶部齐平；重为30N的柱体B置于力敏电阻Rx上，B的底面积为100cm2，力敏电阻的阻值Rx随压力F的变化关系如图乙所示，电源电压恒为4.5V，R0为定值电阻，电流表的量程为00.6A，电压表的量程为03V。逐渐向容器中注水至满，整个过程中，杠杆始终保持水平位置平衡，则：（1）未注水时，B对Rx的压强为多少Pa？（2）当A下表面刚好与水接触时，电流表示数为0.3A，则定值电阻R0的阻值为多少？（3）若在电路安全情况下，当水注满时，其中一电表刚好达到其最大值（报警器发出警报），则A受到的浮力为多少N？4、如图所示的电路中电源电压保持不变，R140，R2R320，当Sl、S2都断开，电流表示数是0.2A，求：（1）电源电压；（2）S1、S2都闭合时，电流表示数是多少？5、如图所示的电路，电源电压大小保持不变，电阻R1=30，R2=15，滑动变阻器R3的规格为“40 0.5A”，电压表和电流表接入电路的量程分别为03V和00.6A。（1）只闭合S1，电流表的示数为0.1A，求电源电压；（2）同时闭合S1、S2、S3，当P置于R3中点时，求通过电流表的电流；（3）只闭合S2，在保证电路各元件安全的前提下，求滑动变阻器R3可调节的阻值范围。四、实验探究（2小题，每小题10分，共计20分）1、小丽要测量未知电阻的阻值，她利用符合实验要求的电源一个、已调零的电压表一块、滑动变阻器、电阻箱各一个、开关两个、导线若干，小丽设计了如图所示的实验电路图，并写出了如下的实验步骤。请你将小丽的实验步骤补充完整。开关和均断开，按电路图连接电路，将滑动变阻器滑片P移到阻值最大端。只闭合开关_，调节滑动变阻器的滑片P到适当位置，记录电压表的示数；断开开关_，闭合_，保持_不变，调节_，使电压表的示数仍为；记录此时电阻箱的示数，则待测电阻的阻值。2、 “探究电流与电阻、电压的关系”实验，某实验小组设计了如图所示电路。其中电路中的各元件参数为：电源电压6V。定值电阻R（5、10、15、20），滑动变阻器铭牌“201A”。 （1）这个电路中有一根导线接错了，请在这根导线上打“”，然后画出正确的连接位置；( )（2）闭合开关S前，滑动变阻器滑片应处于最_端（选填“左”或“右”）；（3）小明将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻5两端的电压为1.5V，记录电流表的示数；若滑动变阻器的滑片位置没有改变，小明将5电阻换成10电阻，接下来应该将滑片向_（填“左”或“右”）移动，直到观察到电压表示数为1.5V时，记录电流表示数；小明将10电阻换成15电阻，闭合开关，重复实验，得到表一中的数据，分析表中数据，可得出结论：_。表一电阻R/51015电流I/A0.30.150.10（4）小丽在做此实验时，每次只更换电阻，测得相应的电流值，如表二所示，根据表中数据，她无法得到与小明一样的结论，其原因是_。表二电阻R/51015电流I/A0.30.20.15（5）某同学在实验的过程中，根据实验数据在图甲中画出了甲、乙、丙三个电阻的U-I图像，在乙中画出了图像，根据图甲可知三个导体中阻值最大的是_（选填“甲”“乙”或“丙”），图乙中阴影部分的面积表示_。-参考答案-一、单选题1、A【详解】AB由图可知，R1与R2串联，串联电路中的电流处处相等，则A正确，B错误；CDR1、R2两端的电压之比故CD错误。故选A。2、B【详解】由电路图可知，灯泡L与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流;ABC当滑片P向右移动过程中时，接入电路中的电阻增大，电路中的总电阻增大，电路中电流减小，灯泡两端的电压减小，电压表示数变小，灯泡变暗，故A错误，B正确；C错误；D电压表示数与电流表示数的比值正好是小灯泡的电阻，随着灯泡两端电压减小，灯泡的电阻减小，电压表示数与电流表示数的比值应变小，故D错误。故选B。3、B【详解】闭合开关S1、S2、S3，电路为R1、R2的并联电路，电压表测量支路两端的电压，电流表测干路电流，根据欧姆定律可知，此时通过R1的电流为通过R2的电流为由并联电路的电流特点可知，电流表的示数为通过R1和R2的电流之比为故正确，错误；只闭合开关S1，此时电路为R1、R3的串联电路，电压表测量R1两端的电压，电流表测该电路的电流。R3的滑片由a端移动到b端的过程中，电阻阻值逐渐增大，由串联电阻电阻特点和欧姆定律可知，该电路总电阻变大，电流减小，故电流表示数变小。由串联分压原理可知，滑动变阻器两端电压增大，电压表的示数变小。故正确；当R3的滑片位于a端时，电阻阻值为0，此时电路为R1的简单电路。此时R1两端的电压等于电源电源，即电压表示数为6V。当R3的滑片位于b端时，电阻阻值为30，根据串联电路的电阻特点和欧姆定律，此时电路中的电流为此时R1两端的电压即电压表示数为故电压表的示数的变化范围为6V1.5V。故正确；综上可知，故ACD错误，B正确。故选B。4、D【详解】AC由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。P在某一端点时电压表的示数由串联电路的特点和欧姆定律可得电源电压U=U2+I1R1=10V+0.2AR1同理可得，P移动至某一位置C时电压表的示数则电源电压U=U2+I2R1=6V+0.6AR1由可得R1=10，U=12V故AC错误；BD P在A端时变阻器连入阻值为0，只有R1的简单电路，电流表示数为 R1的电功率为 故D正确，B错误；故选D。5、B【详解】当开关S闭合，S1、S2断开时，电路中只有R1，电源的电压不变，可得U=I1R1=0.2AR1当开关S、S1闭合，S2断开时，电路中R1和R3并联，电源的电压不变，可得当开关S、S1、S2都闭合时，电路中R1、R2和R3并联，电源的电压不变，可得由以上三式联立可得：R1:R2:R3=1:2:1，即R1:R2=1:2，R1:R3=1:1，R2:R3=2:1，故ACD不符合题意，B符合题意。故选B。6、D【详解】A分析电路，R0和R的下半部分串联接入电路，电流表测该电路电流。当R接入电路的电阻减小，电路的总电阻也变小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大，故A正确，不符合题意；B油量增多，浮子上浮，滑片向下移动，R接入电路的电阻减小，电路的总电阻也变小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大，故B正确，不符合题意；CR0的功率，R0电阻不变，电流表读数减小，流过它的电流变小，其功率变小，故C正确，不符合题意；DR0两端电压，电流表读数减小，流过R0的电流变小，R0电阻不变，它两端电压变小。电源电压不变，由串联电路的分压规律可知R两端电压变大，故D错误，符合题意。故选D。7、C【详解】A一个可调节亮度的小台灯，电位器是一个变阻器，为了调节亮度，需要将电位器与灯泡串联，故A错误；B电位器通过改变接入电路中电阻的长度来改变电阻的大小，故B错误；C若接线柱A和B接入电路，滑动触头顺时针转动时，接入电路中电阻的长度变大，电阻变大，电流变小，故灯泡变暗，故C正确；D若接线柱B和C接入电路，滑动触头逆时针转动时，接入电路中电阻的长度变大，电阻变大，电流变小，故灯泡变暗，故D错误。故选C。8、B【详解】本题采用赋值法，设电源电压U=6V，甲图中， R1、R2串联，据欧姆定律可得R1+R2=10再设R1=4，R2=6，乙图中，R1、R2并联，干路电流I=+=+=2.5A故ACD错误，B正确。故选B。9、C【详解】AB由图知电阻R1和R2的I-U图像，都是过原点的斜线，说明电阻R1和R2两端的电压与通过它们的电流成正比，两电阻的阻值是固定不变的。当电压为1V时，通过电阻R1和R2的电流分别为0.10A、0.20A，由欧姆定律可知，电阻R1和R2的阻值分别为由计算可知，R1的阻值大于R2的阻值。故AB不符合题意；C将R1、R2串联接入电路，由串联电路电流处处都相等可知，通过电阻R1和R2的电流相同，因R1的阻值大于R2的阻值，由U=IR可知，通电后R1两端的电压大于R2两端的电压。故C符合题意；D将R1、R2并联接入电路，根据并联电路的电压特点可知，电阻R1和R2两端的电压相等，因R1的阻值大于R2的阻值，由可知，通电后通过R1的电流小于通过R2的电流。故D不符合题意。故选C。10、B【详解】由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量滑动变阻器下端部分两端的电压。ABC水位升高时，滑片向上移动，滑动变阻器接入电路的电阻不变，总电阻不变，根据欧姆定律可知，电路中的电流不变，电流表示数不变，灯泡亮度不变。与电压表并联部分的电阻变大，根据U=IR可知，电压表示数变大。故AC正确，不符合题意，B错误，符合题意。D水位最低时，与电压表并联部分的电阻为0，电压表示数为0。故D正确，不符合题意。故选B。二、填空题1、 【详解】1当S1、S2都闭合时，L2被短路，电路为L1的简单电路，电压表测量电源电压，电压表示数为U1，则电源电压为U1，当S1闭合、S2断开时，两灯泡串联，电压表测量L1两端的电压，电压表示数为U2，根据欧姆定律可知电路中的电流为2如果S1、S2都断开，两灯仍然串联，电压和电流都不变，根据串联电路的电压特点可知R2两端的电压为UU1U2则R2的阻值为2、 0.012 酒驾【详解】1如图乙，当气体中酒精浓度为0时，酒精气体传感器的阻值为200，则电路中的电流是2在对某司机的检测中，电源电压为3V，电压表的示数为1.5V，则传感器两端的电压为1.5V，在串联电路中，电压相等，那么电阻相等，即气敏电阻的阻值为50，根据图乙可知，此时酒精的浓度每100mL的浓度为40mg 60mg，属于酒驾。3、 电压 变大 变大【详解】123由图可知，金属片受到的压力增大时，滑片下移，滑动变阻器的电阻值变大，电路中的电流变小。根据欧姆定律可知，R两端的电压变小，串联电路两端的总电压一定，则滑动变阻器两端的电压变大。滑动变阻器两端的电压越大，表示弹簧受到的压力越大，压力表与电阻R并联，所以压力表实际上是一个电压表。4、 不变 变大 4.5V 是【详解】（1）1由图知， R1和R2串联，电压表与R2 部分电阻并联；挡板P由B端向A端滑动时电路中电压电阻不变。由欧姆定律得，电路中电流不变，即电流表示数不变。2挡板P由B端向A端滑动时，与电压表并联的电阻变大，由串联分压原理知，电压表示数变大 。（2）3挡板P在A端时，R1和RAB串联即解之得电压表示数（3）4当电压表示数为3V时则故小林的成绩为优秀。5、减小【详解】将电线更换成了直径较大的铜芯线，这是在长度不变的情况下，通过改变材料和横截面积来减小导体的电阻。三、计算题1、（1）50；（2）2V；（3）0100kg【详解】解：（1）闭合开关，两电阻串联，电压表测定值电阻R0的电压，未放物体时，电压表的示数为1V，由乙图可知此时压敏电阻的阻值为250，因串联电路中总电压等于各分电压之和，所以压敏电阻两端的电压UR=UU0=6V1V=5V由于串联电路中各处的电流相等，所以根据欧姆定律可得，电路中的电流则R0的阻值（2）当电子秤称量物体的质量为75kg时，物体的重力G=mg=75kg10N/kg=750N压敏电阻受到的压力为F=G=750N由图乙可知此时压敏电阻的阻值R=100，由电阻的串联和欧姆定律可得，此时电路中的电流由欧姆定律可得，此时电压表的示数为U0=IR0=0.04A50=2V（3）电子秤称量的质量越大，压敏电阻受到的压力越大，由图像可知压敏电阻的阻值越小，由分压原理可知，压敏电阻的电压越小，根据串联电路电压的规律可知R0的电压越大，即电压表示数越大，且已知电压表的量程为3V，所以电压表示数最大为3V（即R0的电压最大为3V）时，电子秤称量的质量最大，此时电路中的电流压敏电阻分得的电压UR=UU0=6V3V=3V此时压敏电阻的阻值由丙图可知，此时压敏电阻受到的压力为1000N，该电子秤的最大称量值所以该电子秤的量程为0100kg。答：（1）R0的阻值为50；（2）电压表的示数为2V；（3）该电子秤的量程为0100kg。2、（1）0.1A；（2）40；（3）此驾驶员为酒驾；（4）1.8V【详解】解：（1）进行调零后气体中酒精含量为0时，观察图乙可知，气敏电阻R1的阻值大小为50，根据题意可知，调零后电压表示数为U1=5V，从图甲可以看到，电压表并联在气敏电阻R1的两端，则气敏电阻R1的电压大小为5V，根据欧姆定律可知，通过R1的电流为通过R1的电流为0.1A。（2）从图甲可以看到，这是一个串联电路，串联电路的电流处处相等，由（1）解析可知，通过R1的电流为0.1A，则通过R2的电流为0.1A，进行调零后，电压表示数为U1=5V，电源电压U=9V，根据串联电路的电压规律可知，R2的电压为R2的电压为4V，这时通过R2的电流为0.1A，则根据可知，R2接入电路中的阻值为R2接入电路中的阻值为40。（3）某次检测，电流表示数为0.15A，即流过滑动变阻器R2的电流为0.15A，调零后R2的滑片位置保持不变，即R2的阻值大小不变，R2接入电路中的阻值为40，则根据欧姆定律的变换式可知，此时R2的电压为此时R2的电压为6V，电源电压U=9V，则这时R1的电压为这时R1的电压为3V，串联电路的电流处处相等，则流过R1的电流为0.15A，则根据可知，R1的阻值大小为R1的阻值大小为20，观察图乙，R1的阻值在10到30，则可知道，气体中酒精含量大于20mg/100mL且小于80mg/100mL，为酒驾，此驾驶员为酒驾。（4）若检测中刚好到达醉驾标准时，这时酒精含量为80mg/100mL，从图乙可以看到，对应的电阻大小为，R2接入电路中的阻值为40，电源电压U=9V，电路中的电流大小为电路中的电流大小为0.18A，则根据可知，R1的电压大小为R1的电压大小为1.8V，即电压表的示数为1.8V。答：（1）进行调零后气体中酒精含量为0时，通过R1的电流是0.1A；（2）进行调零后，R2接入电路中的阻值是40；（3）某次检测，电流表示数为0.15A，通过计算，可知此驾驶员属于酒驾；（4）若检测中刚好到达醉驾标准时，电压表的示数是1.8V。3、（1）2000Pa；（4）6；（3）20N【详解】解：（1）设杠杆左端对B的拉力为FB，未注水时杠杆保持平衡，则带入数据B对Rx的压力为B对Rx的压强为（2）当A下表面刚好与水接触时，B对Rx的压力依然为20N，由图乙可知此时Rx=9N。电流表示数为0.3A，所以总电阻为R0的阻值为（3）因为，因此当电流表示数为0.5A时，电压表达到最大示数3V，即电压表先到达最大值。此时Rx的阻值为根据图乙可知，此时B对Rx的压力为40N。所以杠杆对B有向下的力，大小为再根据杠杆平衡条件可得杠杆对A的作用力也向下，大小为所以，A受到的浮力为答：（1）未注水时，B对Rx的压强为2000Pa。（2）定值电阻R0的阻值为6。（3）当水注满时，A受到的浮力为20N。4、（1）12V； （2）0.9A【详解】解：（1）当S1、S2都断开时，R1与R2串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，由 可得，电源的电压（2）当S1、S2都闭合时，R1与R3并联，电流表测干路电流，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻则干路电流表的示数答：（1）电源电压为12V； （2）S1、S2都闭合时，电流表示数是0.9A。5、（1）4.5V；（2）0.375A；（3）030【详解】解：（1）只闭合S1，R1和R2串联，电源电压为（2）同时闭合S1、S2、S3，当P置于R3中点时，R2短路，R2与R3并联，此时滑动变阻器接入电路的阻值为通过电流表的电流（3）只闭合开关S2，电流表的量程是00.6A，滑动变阻器的最大电流是0.5A，电流表的最大示数是0.5A，变阻器接入电路的阻值最小，电路的最小总电阻变阻器的最小阻值为零，电压表的量程是03V，由串联分压可知，当变阻器两端的电压是3V时，变阻器的阻值最大，电阻R2两端的电压通过电路的电流变阻器的最大阻值所以，滑动变阻器R3可调节的阻值范围是030。答：（1）电源电压是4.5V；（2）通过电流表的电流0.375A；（3）滑动变阻器R3可调节的阻值范围是030。四、实验探究1、 滑片的位置 电阻箱的阻值【详解】12345本实验采用的等效替代法。先将待测电阻单独接入电路，将滑动变阻器滑片移动到合适位置时记下电压表示数；然后用电阻箱来替代待测电阻接入电路，在保持滑动变阻器阻值不变的情况下，调节电阻箱阻值，使它在电路中达到和待测电阻一样的效果，即使电压表示数仍为原来的示数；所以，实验的步骤为：只闭合开关，调节滑动变阻器的滑片P到适当位置，记录电压表的示数；然后断开开关，闭合，保持滑动变阻器滑片的位置不变，调节电阻箱的电阻值，使电压表的示数仍为；记录此时电阻箱的示数，则待测电阻的阻值。2、 左 左 当电压一定时，通过导体的电流与导体的电阻成反比 没有保持定值电阻两端电压一定 甲 定值电阻两端电压【详解】（1）1根据题意，当电流从正极出发，经过开关、电流表后，再经过定值电阻，然后经过滑动变阻器回到电源的负极，所以改正的方法如图所示（2）2 闭合开关S前，滑动变阻器滑片应处于最大阻处，即最左端。（3）3 将5电阻换成10电阻，根据串联电路分压的规律，定值电阻两端的电压会大于1.5V，故接下来应该将滑片向阻值大的一端调，故应向左移。4 根据表一中的数据的关系，可得当电压一定时，通过导体的电流与它的电阻成反比。（4）5 如果每次只更换电阻，不调动滑动变阻器的阻值，定值电阻两端的电压会改变，测得相应的电流值就不会和电阻成反比，所以原因是没有保持定值电阻两端电压一定。（5）6根据图像可知当电压一定时，电流与电阻成反比，所以当电压相同时，甲的电流最小，故其阻值最大。7阴影部分的面积即IR表示的物理量是电压，所以这里表示的是定值电阻两端的电压。
