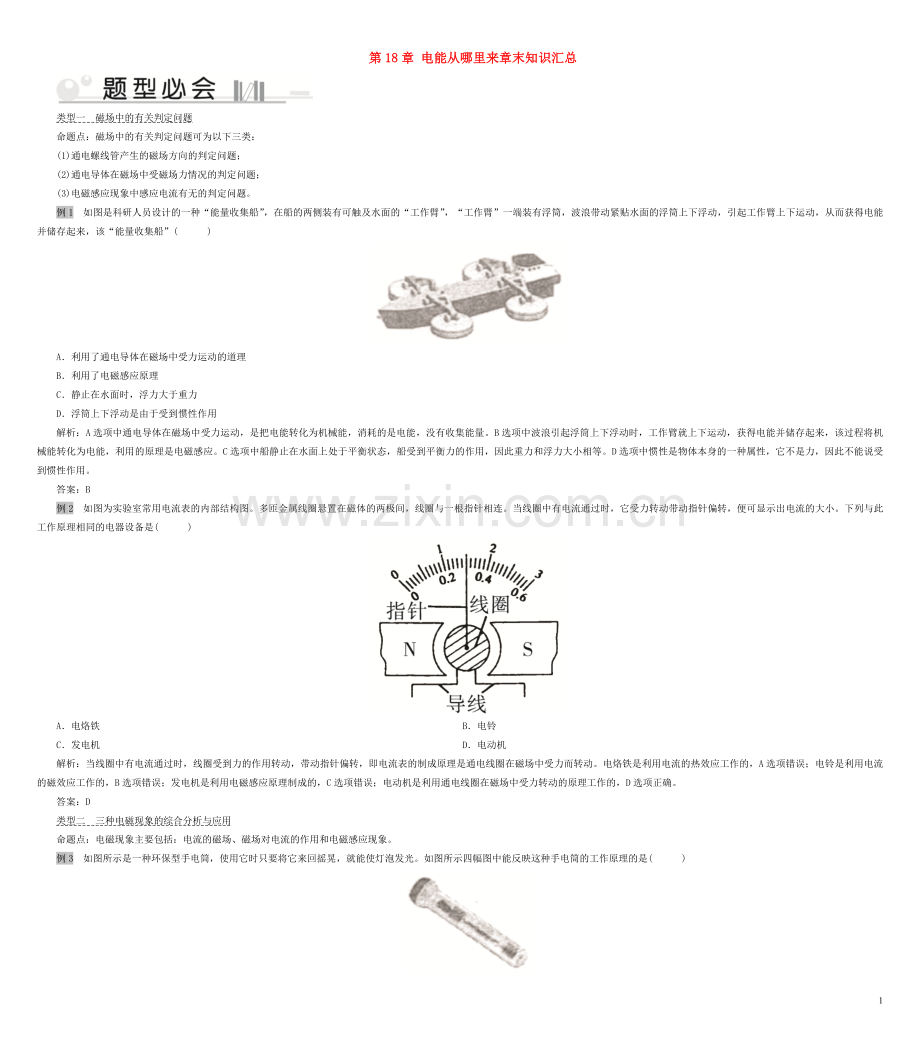

第18章 电能从哪里来章末知识汇总
类型一 磁场中的有关判定问题
命题点：磁场中的有关判定问题可为以下三类：
(1)通电螺线管产生的磁场方向的判定问题；
(2)通电导体在磁场中受磁场力情况的判定问题；
(3)电磁感应现象中感应电流有无的判定问题。
例1 如图是科研人员设计的一种“能量收集船”，在船的两侧装有可触及水面的“工作臂”，“工作臂”一端装有浮筒，波浪带动紧贴水面的浮筒上下浮动，引起工作臂上下运动，从而获得电能并储存起来，该“能量收集船”( )
A．利用了通电导体在磁场中受力运动的道理
B．利用了电磁感应原理
C．静止在水面时，浮力大于重力
D．浮筒上下浮动是由于受到惯性作用
解析：A选项中通电导体在磁场中受力运动，是把电能转化为机械能，消耗的是电能，没有收集能量。B选项中波浪引起浮筒上下浮动时，工作臂就上下运动，获得电能并储存起来，该过程将机械能转化为电能，利用的原理是电磁感应。C选项中船静止在水面上处于平衡状态，船受到平衡力的作用，因此重力和浮力大小相等。D选项中惯性是物体本身的一种属性，它不是力，因此不能说受到惯性作用。
答案：B
例2 如图为实验室常用电流表的内部结构图。多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连。当线圈中有电流通过时，它受力转动带动指针偏转，便可显示出电流的大小。下列与此工作原理相同的电器设备是( )
A．电烙铁 B．电铃
C．发电机 D．电动机
解析：当线圈中有电流通过时，线圈受到力的作用转动，带动指针偏转，即电流表的制成原理是通电线圈在磁场中受力而转动。电烙铁是利用电流的热效应工作的，A选项错误；电铃是利用电流的磁效应工作的，B选项错误；发电机是利用电磁感应原理制成的，C选项错误；电动机是利用通电线圈在磁场中受力转动的原理工作的，D选项正确。
答案：D
类型二 三种电磁现象的综合分析与应用
命题点：电磁现象主要包括：电流的磁场、磁场对电流的作用和电磁感应现象。
例3 如图所示是一种环保型手电筒，使用它时只要将它来回摇晃，就能使灯泡发光。如图所示四幅图中能反映这种手电筒的工作原理的是( )
解析：环保型手电筒来回摇晃时，就能使灯泡发光，这是因为手电筒在摇晃的过程中产生了电流，所以这是一种电磁感应现象。四个选项中，A中装置探究的是产生感应电流的条件，即电磁感应现象，B中装置探究的是电流的磁场，C中装置探究的是电磁铁的磁性强弱与哪些因素有关，D中装置探究的是磁场对电流的作用，故A选项反映了这种手电筒的工作原理。
答案：A
例4 如图所示是研究电和磁关系的两个实验装置。下列选项中正确的是( )
A．甲图是发电机的原理图
B．乙图是电动机的原理图
C．在甲图中，闭合开关时，导体ab会上下运动
D．在乙图中，导体ab左右运动时，电路中有感应电流
解析：题图甲中有电源，是演示磁场对电流作用的实验装置，是电动机的原理图。闭合开关，导体在磁场中受力，会在水平方向上运动，故A、C选项错误；题图乙中无电源，是研究电磁感应现象的实验装置，是发电机的原理图，导体ab左右运动时，切割磁感线，电路中有感应电流，故B选项错误，D选项正确。
答案：D
