1.4 试验标准
试验参照标准如下:
1．GB/T 1029-93 《三相同步电机试验方法》
2. GB/T 7409.1-1997《同步电机励磁系统定义》
3. GB/T 7409.3-1997《大、 中型同步发电机励磁系统技术要求》
4. GB/T 10585-1989 《中小型同步电机励磁系统基本技术要求》
5. DL/T 583-1995 《大中型水轮发电机静止整流励磁系统及装置技术条件》
6. DL/T 489-92 《大中型水轮发电机静止整流励磁系统及装置试验规程》
7. DL/T 490-92 《大中型水轮发电机静止整流励磁系统及装置安装、 验收规程》
8. DL/T 491-92 《大中型水轮发电机静止整流励磁系统及装置运行、 检修规程》
9. DL/T 650-1998 《大型汽轮发电机自并励静止励磁系统技术条件》。
10. SD271-88 《汽轮发电机交流励磁机励磁系统技术条件》
11. GB/T 15153.1-1998 《远动设备及系统 第2部分: 工作条件
第一篇: 电源和电磁兼容性》
12. GB/T 2423.2-1989 《电力电子产品基本环境试验规程》
13. GB/T 15510-1995 《控制用电磁继电器可靠性试验通则》
14. GB/T 17950- 《半导体变流器 第6部分: 使用熔断器保护半导体变流器
防止过电流的应用导则》
15. GB/T 15291-1994 《半导体器件 第6部分晶闸管》
16. GB/T 17468-1998 《电力变压器选用导则》
17. GB 6995 《电线电缆识别标志》
18. GB/T 998-1982 《低压电器基本试验方法》
19. 《SAVR 励磁调节器技术说明书》

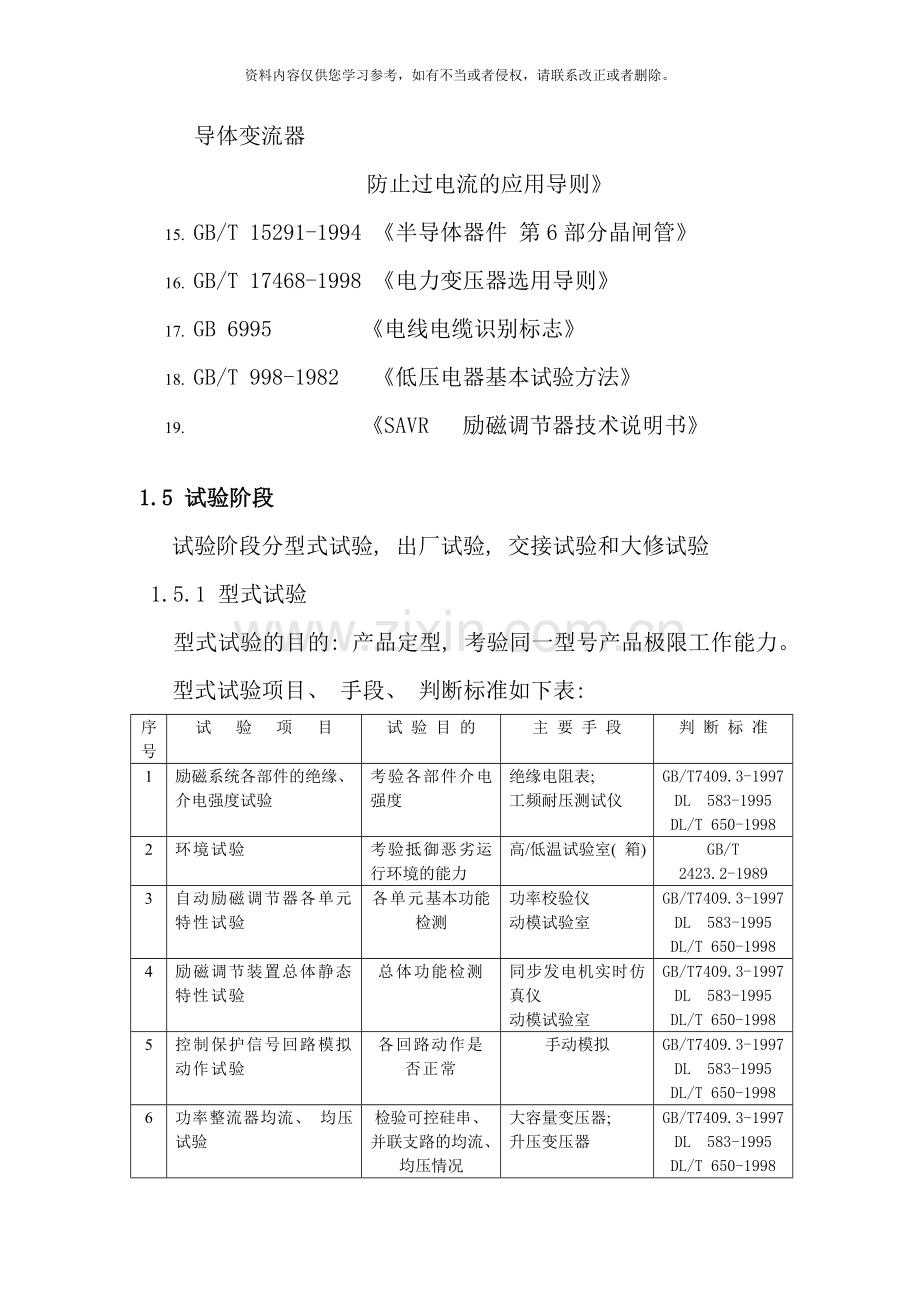

1.5 试验阶段
试验阶段分型式试验, 出厂试验, 交接试验和大修试验
1.5.1 型式试验
型式试验的目的: 产品定型, 考验同一型号产品极限工作能力。
型式试验项目、 手段、 判断标准如下表:
序 号
试 验 项 目
试 验 目 的
主 要 手 段
判 断 标 准
1
励磁系统各部件的绝缘、 介电强度试验
考验各部件介电强度
绝缘电阻表;
工频耐压测试仪
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
2
环境试验
考验抵御恶劣运行环境的能力
高/低温试验室( 箱)
GB/T 2423.2-1989
3
自动励磁调节器各单元特性试验
各单元基本功能检测
功率校验仪
动模试验室
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
4
励磁调节装置总体静态特性试验
总体功能检测
同步发电机实时仿真仪
动模试验室
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
5
控制保护信号回路模拟动作试验
各回路动作是否正常
手动模拟
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
6
功率整流器均流、 均压试验
检验可控硅串、 并联支路的均流、 均压情况
大容量变压器;
升压变压器
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
7
转子过电压保护装置试验
验证过电压保护装置能可靠动作
绝缘电阻表;
升压变
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
8
励磁系统各部分的温升试验
验证各单元能正常冷却, 长期运行
测温仪
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
9
噪声试验
测量励磁系统各单元运行噪声
噪声仪
《工业企业噪声卫生标准》
10
励磁调节装置抗电磁干扰试验
验证励磁调节装置抗电磁干扰能力
如综合波发生器、 静电放电试验仪、 高频干扰发生器、 快速瞬变电脉冲群干扰发生器、 连续波发生器。
DL/T 583-1995
DL/T 650-1998
GB/T 17950-
11
励磁调节装置的老化试验
检验调节器老化后的工作能力
老化实验室
连续运行72小时
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
12
核相试验
检查接线是否正确, 并检查移相范围
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
13
静差率测定
检查调节机端电压的精度
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
14
励磁系统顶值电压、 标称响应、 强励电压倍数及电压响应时间测定
检查强励反应速度和强励指标
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
15
手动调节范围测定
测定手动调节范围
动模试验室
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
16
自动调节范围测定
测定自动调节范围
动模试验室
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
17
电压分辨率测定
测定电压分辨率
动模试验室
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
18
调差率测定
测定调差率
动模试验室
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
19
调节器通道切换试验
考验调节器通道切换时应无扰动
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
20
励磁控制系统电压/频率特性测定
测定励磁控制系统电压/频率特性
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
21
发电机空载电压给定阶跃试验
测定阶跃响应特性
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
22
发电机零起升压试验
测试励磁调节器零起升压调节特性
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
23
灭磁试验( 空载、 空载强励、 额定工况下)
考验各种工况下灭磁能力
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
24
PSS试验
检验PSS功能
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
25
起励试验
测试励磁调节器起励相关特性
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
26
甩无功负荷试验
测试甩无功时的调节特性
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
27
整流装置输出尖峰电压测量
测量整流装置输出尖峰电压
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
28
轴电压测量
略
略
略
29
励磁系统模型参数确认试验
测量励磁系统模型参数
同步发电机实时仿真仪;
现场试验。
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
30
励磁调节器仿真试验
模拟调节器在特殊工况下的反应
同步发电机实时仿真仪
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
31
励磁系统相频特性试验, 励磁系统幅频特性试验
测量励磁系统相频特性、 幅频特性
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
32
励磁变压器试验
略
略
略
33
交流励磁机在额定工况下带整流负载测定换弧角
交流励磁机参数测定
交流励磁机空载试验
交流励磁机短路, 及励磁绕组时间常数试验
略
略
略
34
永磁副励磁机带可控整流负载的外特性测定
副励磁机空载试验, 负载试验
略
略
略
35
串联变压器试验
略
略
略
36
励磁变流器试验
略
略
略
37
磁场断路器及灭磁开关试验
略
略
略
38
脉冲变压器试验
考验脉冲变的耐压水平以及频率特性
耐压仪
频谱分析仪
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
39
非线性电阻试验
略
略
略
40
可控硅跨接器试验
略
略
略

1.5.2 出厂试验
出厂试验目的: 各装置在出厂前的检查性试验, 确保装置完好。
出厂试验项目、 手段、 判断标准如下表:
序 号
试 验 项 目
试 验 目 的
主 要 手 段
判 断 标 准
1
励磁系统各部件的绝缘、 介电强度试验
考验各部件介电强度
绝缘电阻表;
工频耐压测试仪
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
2
自动励磁调节器各单元特性试验
各单元基本功能检测
功率校验仪
动模试验室
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
3
励磁调节装置总体静态特性试验
总体功能检测
同步发电机实时仿真仪
动模试验室
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
4
控制保护信号回路模拟动作试验
各回路动作是否正常
手动模拟
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
5
功率整流器均流、 均压试验
检验可控硅串、 并联支路的均流、 均压情况
大容量变压器;
升压变压器
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
6
转子过电压保护装置试验
验证过电压保护装置能可靠动作
绝缘电阻表;
升压变
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
7
励磁系统各部分的温升试验
验证各单元能正常冷却, 长期运行
测温仪
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
8
噪声试验
测量励磁系统各单元运行噪声
噪声仪
《工业企业噪声卫生标准》
9
励磁调节装置的老化试验
检验调节器老化后的工作能力
老化实验室
连续运行72小时
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
10
手动调节范围测定
测定手动调节范围
动模试验室
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
11
自动调节范围测定
测定自动调节范围
动模试验室
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
12
调差率测定
测定调差率
动模试验室
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
13
调节器通道切换试验
考验调节器通道切换时应无扰动
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
14
励磁变流器试验
略
略
略
15
磁场断路器及灭磁开关试验
略
略
略
16
非线性电阻试验
略
略
略
17
可控硅跨接器试验
略
略
略

1.5.3交接试验
交接试验目的: 完成产品的安装, 调试及试运转。
交接试验项目、 手段、 判断标准如下表:
序 号
试 验 项 目
试 验 目 的
主 要 手 段
判 断 标 准
1
励磁系统各部件的绝缘、 介电强度试验
考验各部件介电强度
绝缘电阻表;
工频耐压测试仪
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
2
自动励磁调节器各单元特性试验
各单元基本功能检测
功率校验仪
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
3
励磁调节装置总体静态特性试验
总体功能检测
同步发电机实时仿真仪
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
4
控制保护信号回路模拟动作试验
各回路动作是否正常
手动模拟
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
5
功率整流器均流、 均压试验
检验可控硅串、 并联支路的均流、 均压情况
大容量变压器;
升压变压器
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
6
转子过电压保护装置试验
验证过电压保护装置能可靠动作
绝缘电阻表;
升压变
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
7
噪声试验
测量励磁系统各单元运行噪声
噪声仪
《工业企业噪声卫生标准》
8
励磁调节装置抗电磁干扰试验
验证励磁调节装置抗电磁干扰能力
如综合波发生器、 静电放电试验仪、 高频干扰发生器、 快速瞬变电脉冲群干扰发生器、 连续波发生器。
DL/T 583-1995
DL/T 650-1998
GB/T 17950-
9
核相试验
检查接线是否正确, 并检查移相范围
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
10
静差率测定
检查调节机端电压的精度
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
11
手动调节范围测定
测定手动调节范围
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
12
自动调节范围测定
测定自动调节范围
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
13
调差率测定
测定调差率
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
14
调节器通道切换试验
考验调节器通道切换时应无扰动
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
15
励磁控制系统电压/频率特性测定
测定励磁控制系统电压/频率特性
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
16
发电机空载电压给定阶跃试验
测定阶跃响应特性
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
17
发电机零起升压试验
测试励磁调节器零起升压调节特性
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
18
灭磁试验( 空载、 空载强励、 额定工况下)
考验各种工况下灭磁能力
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
19
PSS试验
检验PSS功能
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
20
起励试验
测试励磁调节器起励相关特性
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
21
甩无功负荷试验
测试甩无功时的调节特性
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
22
整流装置输出尖峰电压测量
测量整流装置输出尖峰电压
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
23
轴电压测量
略
略
略
24
励磁系统模型参数确认试验
测量励磁系统模型参数
同步发电机实时仿真仪;
现场试验。
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
25
励磁调节器仿真试验
模拟调节器在特殊工况下的反应
同步发电机实时仿真仪
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
26
励磁系统相频特性试验, 励磁系统幅频特性试验
测量励磁系统相频特性、 幅频特性
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
27
励磁系统相频特性试验, 励磁系统幅频特性试验
测量励磁系统相频特性、 幅频特性
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
28
交流励磁机在额定工况下带整流负载测定换弧角
交流励磁机参数测定
交流励磁机空载试验
交流励磁机短路, 及励磁绕组时间常数试验
略
略
略
29
永磁副励磁机带可控整流负载的外特性测定
副励磁机空载试验, 负载试验
略
略
略
30
串联变压器试验
略
略
略
31
励磁变流器试验
略
略
略
32
磁场断路器及灭磁开关试验
略
略
略
33
脉冲变压器试验
考验脉冲变的耐压水平以及频率特性
耐压仪
频谱分析仪
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
34
非线性电阻试验
略
略
略
35
可控硅跨接器试验
略
略
略

1.5.4大修试验
大修试验目的: 提高设备健康水平, 保证设备安全运行
大修试验项目、 手段、 判断标准如下表:
序 号
试 验 项 目
试 验 目 的
主 要 手 段
判 断 标 准
1
励磁系统各部件的绝缘、 介电强度试验
考验各部件介电强度
绝缘电阻表;
工频耐压测试仪
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
3
自动励磁调节器各单元特性试验
各单元基本功能检测
功率校验仪
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
4
励磁调节装置总体静态特性试验
总体功能检测
同步发电机实时仿真仪
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
5
控制保护信号回路模拟动作试验
各回路动作是否正常
手动模拟
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
6
功率整流器均流、 均压试验
检验可控硅串、 并联支路的均流、 均压情况
大容量变压器;
升压变压器
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
7
转子过电压保护装置试验
验证过电压保护装置能可靠动作
绝缘电阻表;
升压变
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
15
手动调节范围测定
测定手动调节范围
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
16
自动调节范围测定
测定自动调节范围
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
18
调差率测定
测定调差率
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
19
调节器通道切换试验
考验调节器通道切换时应无扰动
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
22
发电机零起升压试验
测试励磁调节器零起升压调节特性
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
23
灭磁试验( 空载、 空载强励、 额定工况下)
考验各种工况下灭磁能力
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
24
PSS试验
检验PSS功能
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
25
起励试验
测试励磁调节器起励相关特性
现场试验
GB/T7409.3-1997DL 583-1995
DL/T 650-1998
28
轴电压测量
略
略
略
32
励磁变压器试验
略
略
略
33
交流励磁机在额定工况下带整流负载测定换弧角
交流励磁机参数测定
交流励磁机空载试验
交流励磁机短路, 及励磁绕组时间常数试验
略
略
略
34
永磁副励磁机带可控整流负载的外特性测定
副励磁机空载试验, 负载试验
略
略
略
35
串联变压器试验
略
略
略
36
励磁变流器试验
略
略
略
37
磁场断路器及灭磁开关试验
略
略
略
39
非线性电阻试验
略
略
略
40
可控硅跨接器试验
略
略
略

2．试验项目
2.1 绝缘试验、 介电强度试验
2.1.1 试验目的:
保证励磁系统回路对地的绝缘水平能承受在任何可能的工况下励磁系统相应回路与地之间的电压, 而不致于发生绝缘击穿。保证各回路与地的绝缘可靠工作、 对地, 保证励磁系统的可靠工作。
2.1.2 试验条件:
励磁系统各设备电气回路配线正确、 通电正常以后, 对回路进行介电强度试验。
2.1.3 试验方法:
使用兆欧表测量绝缘电阻, 确认该回路对地或回路对回路之间有足够的绝缘, 用耐压仪做耐压试验, 检验介电强度, 之后再测量绝缘电阻值。
2.1.4 参照标准:
DL 489-92 大中型水轮发电机静止整流励磁系统及装置试验规程。
2.1.5 试验步骤:
（1） 绝缘电阻的测定
1) 绝缘电阻的测量部位
a、 不同带电回路之间。
b、 各带电回路与金属支架或大地之间。
2) 测量绝缘电阻的仪表
a、 3000V以下的电气设备或回路, 使用1000V兆欧表。
b、 3000V以上的电气设备或回路, 使用2500V兆欧表。
3) C、 绝缘电阻值, 不同电压等级及用途的回路, 其绝缘电阻值有不同, 应根据制造厂的数据进行判断, 但都不应小于1MΩ。
（2） 介电强度试验
1) 与励磁绕组回路电气上直接连接的所有设备及回路。
① 额定励磁电压为500V及以下者:
a、 出厂试验电压为10倍额定励磁电压, 且最小值不得低于1500V。
b、 交接试验电压为85%出厂试验电压, 但最小值不得低于1200V。
c、 定期检验试验电压为85%的交接试验电压, 但最小值不得低于1000V。
② 额定励磁电压为500V以上者:
a、 出厂试验电压为2倍额定励磁电压+4000V。
b、 交接试验电压为85%出厂试验电压。
c、 定期检验试验电压为85%的交接试验电压。
2) 与发电机定子回路电气上直接连接的设备和电缆( 如励磁变压器、 串联变压器、 高压侧熔断器、 隔离开关、 励磁交流器等)
——( 本文略。)
3) 与励磁绕组电气上不直接连接的设备与回路。
a、 出厂试验电压不小于1500V。
b、 交接试验电压不小于1200V。
c、 定期检验试验电压不小于1000V。
2.1.6 交流耐压试验方法与要求
（1） 励磁系统在承受交流耐压试验电压值( 有效值) 的时间内, 不应产生绝缘损坏或闪络现象。交流试验电压为正弦波, 频率为45~55HZ, 在试验电压值下的持续时间为1min。
（2） 对设备或回路进行绝缘电阻测试或进行交流耐压试验时, 非被试回路及设备应可靠短接并接地, 被试电子元件, 电容器的各电极在试验前应短接。

2．2 环境试验
环境试验为型式试验的一部分, 非常规试验。它主要包括防潮、 防霉、 防震试验, 试验标准参照GB2423《电工电子产品基本环境试验规程》。
略

2.3单元特性测定
2.3.1 试验目的:
保证励磁调节器基本功能以及其它辅助功能都能正常工作。
2.3.2 试验条件:
励磁调节器通电正常。
2.3.3 试验方法:
以试验仪器和设备模拟输入进行测试。
2.3.4 参照标准:
DL 489-92 大中型水轮发电机静止整流励磁系统及装置试验规程。
DL/T 650-1998 大型汽轮发电机自并励静止励磁系统技术条件。
2.3.5 试验步骤及要求
（1） 辅助单元
1) 基本单元测定
调节器送入正常AC220和DC220电源后, 经过转接板测量各单板上各电压等级电源的电压值要满足要求。
2) 测量单元测试( 模拟量测试)
从励磁调节器模拟量输入端子上接入模拟量, ( PT电压以及CT电流信号) , 用示波器检查模拟量板输出的各波形是否正确, 以及工控机显示的采集值与实际送入值是否一致。
3) 给定值检查
分别模拟空载和负载状态下进行手动增减磁, 检查给定值是否随之变化。
4) 开关量检查
在端子上模拟开关量输入信号, 检查调节器装置的采集值及相应动作是否正确, 模拟各种故障、 限制、 告警状态, 观察调节器的相关输出是否正确, 其它辅助功能可经过工控机在调节器监控状态下强制输出。
5) 脉冲单元测定
模拟开机条件, 使调节器进入运行, 用示波器检查脉冲输出波形。
6) 通讯单元
调节器的两个自动通道之间有通讯功能, 实现两通道之间的相互跟踪。在调节器人机界面上, 观察两通道的给定值、 输出脉冲角度值是否相同, 如相同, 通讯环节正确, 否则有问题。

（2） 基本单元
1) 测量单元
◆ 测试测量单元静态输入输出特性, 计算其放大倍数。
◆ 测量单元时间常数: 在测量单元的输入端输入阶跃信号, 录波分析从阶跃开始到采集值达变化量0.632处的时间即测量单元时间常数。
2) PID调节单元
PID调节单元的传递函数为:
——不需要测试

3) 移相触发单元
置调节器的运行方式为定角度方式, 模拟调节器进入运行的条件, 使调节器输出脉冲, 用示波器观察脉冲与同步信号之间的相差是否时触发角值。

4) 稳压电源单元
① 稳压范围: 稳压单元带相当于实际电流的等值负载, 根据稳压范围的要求, 改变输入电压, 测量输出电压的变化。
② 外特性曲线: 输入电压为额定值, 改变负载电阻, 使负载电流在规定的范围内变化, 测量输出电压的变化。
③ 短路特性: 对有过载保护和短路保护的稳压单元, 测量外特性时能够短时将输出电流调到最大值, 直至短路, 检查过载保护及短路保护的动作情况。
④ 输出纹波系数: 输入、 输出电压和负载电流均为额定值, 测量输出纹波电压峰峰值。电压纹波系数为直流电源电压波动的峰峰值与电压额定值之比。
5) 低励限制单元
① 模拟动作试验: 在装置的定子电压和定子电流的输入端, 接入模拟电压和电流信号, 得到有功和无功值, 无功值应位负值;
方法一: 改变其幅值及相位大小, 使得在一定的有功功率下其无功值低于限制曲线的整定值。
方法二: 不改变输入的模拟信号值, 调整欠励限制曲线, 使有功无功点进入限制范围, 应有低励限制动作。
② 实际动作试验: 低励限制单元投入运行, 在一定的有功功率时( 如P=PN或P=1/2PN) , 降低励磁电流使低励限制动作, 此动作值应与整定曲线相符。低励限制动作时发电机无功功率应无明显摆动。
6) 过励限制单元
① 模拟动作试验: 在装置的定子电压和定子电流的输入端, 接入模拟电压和电流信号, 得到有功和无功值, 无功值应为正值;
方法一: 改变其幅值及相位大小, 使得在一定的有功功率下其无功值高于限制曲线的整定值。延时一定的时间应有过励限制动作。
方法二: 不改变输入的模拟信号值, 调整过励限制曲线, 使有功无功点进入限制范围, 延时一定的时间应有过励限制动作。
② 实际动作试验: 过励限制单元投入运行, 在一定的有功功率时( 如P=PN或P=1/2PN) , 增加励磁电流使输出无功超过过励限制动作值, 延时一定的时间应有过励限制动作。

7) 顶值电流瞬时限制单元
◆ 顶值电流瞬时限制动作值和限制值的整定在静态试验中进行,
◆ 在转子电流输入回路, 输入模拟的转子电流CT信号, 当其值超过顶值励磁电流时, 顶值电流瞬时限制功能动作

8) 电压/频率比率限制单元
◆ 静态调试时经过改变电压和频率测定其单元特性和整定动作值。
◆ 开机试验时视发电机组转速可调范围决定是否实测。

9) 电力系统稳定器( PSS) (现场试验项目)
PSS整定应在电压环参数调整好以后进行。PSS试验工况为发电机接近额定有功功率, 功率因数约为1。
① 测量励磁控制系统滞后特性( 相频特性) , 整定PSS相位补偿。或在已知励磁系统的传递函数的条件下, 计算励磁控制系统滞后特性( 相频特性) , 整定PSS相位补偿值。
② 整定PSS输出限幅值。
③ PSS增益调整: PSS投入, PSS增益KP从零逐渐增大, 测录PSS输出及调节器输出直至其开始振荡, 该增益即为临界增益, 取临界增益的1/3到1/5为PSS增益。也能够测PSS开环频率特性, 调整KP, 使增益裕量Gm为9~14dB。
④ 增益及相位补偿整定后测PSS环节的相频和幅频特性。
⑤ 经过励磁调节器做负载时的阶跃试验, 记录有PSS及无PSS两种状态下发电机有功功率波动。计算有PSS下的阻尼比ξP和无PSS下的阻尼比ξO。ξP应大于0.1, 有功功率波动次数不大于5次。

10) 励磁调节装置的老化试验( 只作为型式试验和出厂试验项目)
励磁调节装置整机或主机部分放置在规定的环境中, 持续通电时间不小于96h之后, 其功能应正常, 参数的变化量在规定的范围之内。

11) 励磁系统模型和参数确认试验
——( 本文略)

2.4 总体静特性测定
2.4.1 试验目的
保证励磁装置的调节可靠性以及可控硅的导通良好性。
2.4.2 试验条件
励磁调节装置通电正常, 整流装置可控硅配置正确。
2.4.3 试验方法
小电流开环调试、 高压小电流调试、 大电流开环调试。
2.4.4 参照标准
DL489-92大中型水轮发电机静止整流励磁系统及装置试验规程。
2.4.5 试验步骤
( 1) 小电流开环试验
1) 以一可调三相交流电压作为功率单元的阳极电压, 以50~100Ω电阻器作为功率部分负载, 同时输入满足调节装置同步电压等级要求的电压信号。
2) 调节装置置开环状态( 定角度) 工作, 给入开机令后进行手动增减磁操作。
3) 用示波器观察负载上的电压波形。
◆ 每周波内有6个波头, 各波头对称一致。
◆ 增减磁时波形变化平滑, 无跳变。
4) 测量功率部分的交、 直电压值, 根据 验证调节装置触发角的正确性。
( 2) 高压小电流试验
1) 以功率单元额定交流电压的1.3倍作为试验阳极电压, 输入满足调节装置同步电压等级的电压作为同步电压信号, 以阻值较大的电阻作为功率部分模拟负载。
2) 调节器置开环状态( 定角度) , 手动调节使功率单元输出达额定励磁电压的2倍。
3) 观察输出波形。
( 3) 大电流开环试验
1) 投入整流装置的冷却系统。( 开启风机)
2) 整流装置交流侧连接至大电流试验变压器, 直流侧用铜排短接;
3) 调节装置置为开环状态( 定角度) , 手动调节使整流装置输出电流达到该装置的额定励磁电流, 或使励磁系统的输出为发电机的额定励磁电流。
4) 观察输出波形正常。
5) 监视可控硅元件温升。

2.5 控制保护信号模拟动作试验和监视测量量检查。
2.5.1 试验目的:
验证控制保护信号模拟动作和监视测量的正确性。
2.5.2 试验条件:
励磁系统各级设备通电运行正常情况下, 进行控制保护信号模拟动作试验和监视测量量检查。
2.5.3 试验方法:
对调节器模拟量信号和开关量信号输入进行人为改变, 模拟至各类保护、 监视动作情况。
2.5.4 参照标准:
DL/T 650-1998《大型汽轮发电机自并励静止励磁系统技术条件》。
2.5.5 试验步骤

（1） 低励限制单元
同前:
（2） 过励限制单元
同前
（3） 顶值电流瞬时限制单元。
同前
（4） 电压/频率比率限制单元
同前
（5） 监视测量量试验
我公司数字式微机励磁调节器能够经过励磁和仪用PT比较判PT断线, 在静态试验时模拟PT断线会发生双机切换, 并报PT断线故障。
对主机5V、 12V的测量可判调节器故障、 静态试验时, 切断电源即可模拟。

2.6 均流均压试验
由可半导体元件制造工艺发展, 电压等级提高, 励磁系统功率回路已不采用元件串联的方式,无均压问题, 下面只涉及均流问题
2.6.1 试验目的:
保证励磁系统功率柜在多支路并联情况下, 各功率单元负荷平均, 安全可靠地工作。
2.6.2 试验条件:
励磁系统各级设备电气回路通电正常, 单柜小电流, 大电流实验经过后, 对各功率柜并柜实验。
2.6.3 试验方法:
测量均流实验用钳形电流表。
2.6.4 参照标准: SD299大中型水轮发电机静止整流励磁系统及装置技术条件。
2.6.5 实验步骤:
（1） 均流实验: 在发电机额定励磁电流下, 测量每个整流桥壁的支路电流, 并计算均流系数。其公式为:

式中: ——M条并联支路电流的和;
m —— 并联支路数;
Imax ——并联支路中的电流最大值。
2.6.6 试验要求:
各支路电流测量值稳定时测量, 在励磁电流额定值所测得均流示数应符合SD299《
