独立柱基、 条形基础、 筏板基础、 集水坑开挖施工专项方案
编制人: 张应虎
一、 编制依据
1. 基础设计图纸;
2. 岩土工程勘察报告;
3. 贵州黔中勘测有限公司原始测量资料;
4. 《建筑工程施工质量验收统一标准》( GB50300- ) ;
5. 《建筑地基基础工程施工质量验收规范》( GB50202- ) ;
6. 《建筑机械使用安全技术规程》( JGJ33- ) 。
二、 工程概述
1. 地下室大开挖及边坡支护为前期施工单位完成, 详下图一、 图二、 图三、 图四。

( 图一) ( 图二)

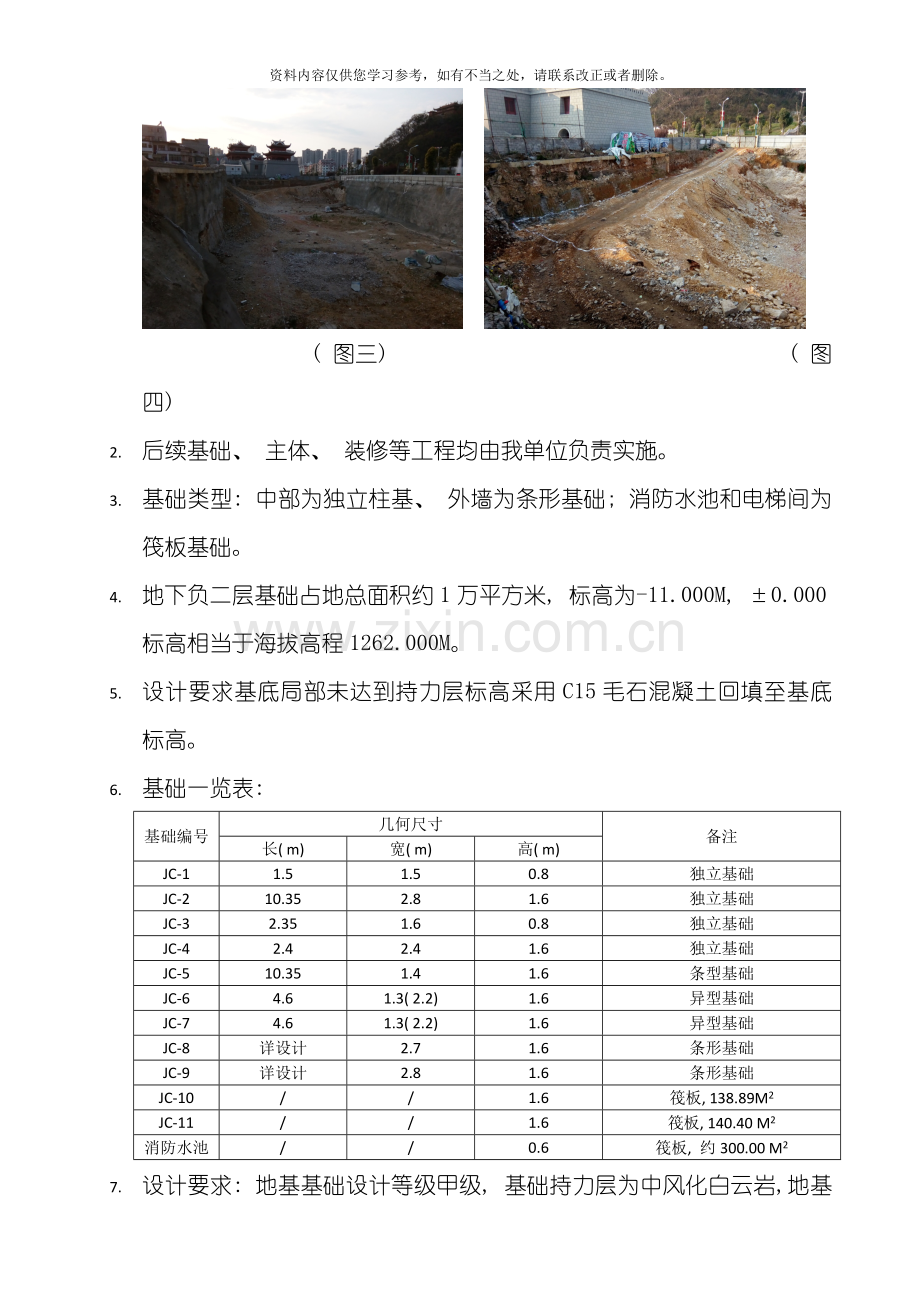

( 图三) ( 图四)
2. 后续基础、 主体、 装修等工程均由我单位负责实施。
3. 基础类型: 中部为独立柱基、 外墙为条形基础; 消防水池和电梯间为筏板基础。
4. 地下负二层基础占地总面积约1万平方米, 标高为-11.000M, ±0.000标高相当于海拔高程1262.000M。
5. 设计要求基底局部未达到持力层标高采用C15毛石混凝土回填至基底标高。
6. 基础一览表:
基础编号
几何尺寸
备注
长( m)
宽( m)
高( m)
JC-1
1.5
1.5
0.8
独立基础
JC-2
10.35
2.8
1.6
独立基础
JC-3
2.35
1.6
0.8
独立基础
JC-4
2.4
2.4
1.6
独立基础
JC-5
10.35
1.4
1.6
条型基础
JC-6
4.6
1.3( 2.2)
1.6
异型基础
JC-7
4.6
1.3( 2.2)
1.6
异型基础
JC-8
详设计
2.7
1.6
条形基础
JC-9
详设计
2.8
1.6
条形基础
JC-10
/
/
1.6
筏板, 138.89M2
JC-11
/
/
1.6
筏板, 140.40 M2
消防水池
/
/
0.6
筏板, 约300.00 M2
7. 设计要求: 地基基础设计等级甲级, 基础持力层为中风化白云岩,地基承载力特征值为不低于4200KPa, 基础嵌岩深度不小于500mm。
8. 地勘持力层要求为, 基础持力层钻探结果为中风化白云岩, 岩体较破碎; 根据钻探资料, 施工钻孔142个, 未见岩溶洞隙; 承载力特征值4200Kpa, 取样送检合格后, 地勘建议基础形式为独立基础。
9. 底板厚度: 250mm。
三、 参建单位
1. 业主单位: 镇宁自治县住宅和城乡建设局
2. 建设单位: 镇宁自治县兴镇城市建设投资有限公司
3. 监理单位: 四川亚兴建设工程项目管理有限公司
4. 设计单位: 海口市城市规划设计研究院
5. 地勘单位: 贵州首钢国际工程技术有限公司
6. 施工单位: 贵州建工集团第五建筑工程有限责任公司
7. 质安监督部门: 镇宁自治县质监及安监部门
四、 现场状况
1. 地下室范围内留有前期施工单位的钢筋、 水泥、 砂、 临边上留有临时工棚等没清除。
2. 地下室开挖底标高详见贵州黔中勘测有限公司测量记录资料。
3. 根据图一、 图二、 图三、 图四所示, 地下室高低不平整, 外围大部分地方未开到位, 外围条基施工时基本上没有工作面, 工地内材料运输车辆进出困难, 东、 西两侧同时施工时工作面无法全面展开。南面抗滑桩24-27轴处, 局部地方有塌方, 1-12轴交4/0A~S轴大量土石方需外运。
4. 外围围场委托由我方继续完善, 按安全及文明施工管理规定, 多数地方还待处理中。
5. 部分边坡锚固未施工完毕。
五、 基础拟定施工方案
1. 地下室留有前期施工单位的钢筋、 水泥、 砂、 临边上留有临时工棚等, 建设方在协调过程中。
2. 前期开挖测量记录经复核, 已经开挖方、 测绘单位、 监理单位和施工单位共同签字认可相关数据, 视为基础隐蔽资料数据源。
3. 图中所示, 整个地下室场内仍须进行平整和清运, 外围工作面根据实际需要现场作调整, 背面抗滑桩中部塌方部位清走土石方, 另出处理方案, 1-12轴交4/0A~S轴大量土石方暂时不挖走, 用于13-41轴基础施工期间的车辆专用通道, 待主楼部分( 即13-41轴) 基础完成到正负零标高以后, 再陆续施工1-12轴范围的基础。
4. 外围场由我方继续完善, 各临边防护工作在施工过程中同步处理, 并进一步规范化。
5. 独立柱基和条基, 现场拟定采用机械开挖和人工开挖两种方法:
13-41轴的基础土石方开挖: 采用挖机装车, 人工配合, 自卸汽车外运, 1-12轴的基础土石方开挖: 由于地下室较深, 根据放线情况, 地下室施工时左右侧均无运输通道, 现场无法实施。地下室底标高为-11.0M, 挖机臂长不够, 只能用250以上的大型挖机尽量装车运走, 暂不能运走的方量约有200m3, 剩余部分采用人工装斗, 塔吊吊土石方装车外运。
六、 施工方案
施工工艺及顺序: 施工准备→基础放线→规划验线→排水降水→平整基础→放线→松石开挖→复线→坚石凿除→基槽钎探检查→基底标高复测→复线清底→基底持力层验收→基槽封底
放样测量前, 所用仪器经送检鉴定合格方可使用。
1. 施工准备
(1) 南方测绘编号140273全站仪一台, 编号6039178水平仪一台, 50米大钢尺两把, 10米钢卷尺两把, 5米钢卷尺五把, 塑料广线1000米, 线锤一个, 白灰500kg, 油漆等。
(2) 塔吊一台QZT80, 中大型凿岩机三台, 大型挖机两台, 小型挖掘机一台, 空压机三台, 手握式电锤10把, 自卸汽车两台, 铲20把, 斗车5个等。
(3) DN50污水泵10台, DN100污水泵2台, 扬程100米。
2. 基础放线
测量依据: 根据建设、 测绘、 监理单位共同移交点坐标分别为A4( X=2885717.062, Y=35573105.165) 、 A5( X=2885746.969, Y=35573035.461) , 转点坐标分别为ZD1( X=2885718.154, Y=35573017.308) 、 ZD2( X=2885677.617, Y=35573144.475) 。
定位坐标分别为A交1轴( X=2885707.194, Y=35573016.196) 、 A交41轴( X=2885659.780, Y=35573125.016) 、 S交1轴( X=2885738.959, Y=35573030.037) 、 S交4轴( X=2885691.545, Y=35573138.856) 。
3. 规划验线
用全站仪分别定点, 并放出地下室边线、 商场部分外边线、 主楼部分外边线、 红线, 用白灰撒线, 完成后申报建设、 规划、 设计、 监理共同验收。
4. 排水降水
在房屋四大角、 中部设最低集水坑, 每个大角配备DN50污水泵一台, 中间每20米以内选最深基础作为降水点, 场内雨水经沉淀去污后方可排入市政管网, 确保雨季施工降水, 排水扬程综合在100M以内, 必要时可根据实际增设污水泵规格型号。
5. 平整基础
现场平整场采用人工配合机械施工, 当前仅13-41轴具备施工条件, 经复测对高程偏差高度为0.2~0.5M的部分进行平整或清走, 主要施工机械采用两台210~250中大型挖掘机, 从41轴往13轴方向推进, 测量人员跟踪控制好平整高程。
在21~28轴交4/0A~A轴范围, 抗滑桩下部堆有大量土石方, 需倒运到1-6轴铺临时便道进入地下室的临时道路, 地下室外围工作面不够的, 同步开挖到位, 使用机械有凿岩机一台, 挖掘机两台, 自卸汽车两台, 必要时进入辗压设备一套进行配合施工。场内倒运距离, 综合取距1-12轴最近为30M, 1-41轴最远120M。
6. 放线
为确保放样精度, 使用全站仪放样, 按现场转点坐标ZD1、 ZD2进行放样, 放样方法为坐标输入放样法。
放样宽度=( 基础砼结构宽度) +｛( 砖胎模墙体厚度) +( 砖胎模内抹灰厚度) +( 防水层厚度) +( 防水保护层厚度) + 300mm｝×2, 现场放样定点后, 拉线连接放样点, 用白灰撒出基础开挖边线。放样完成后, 由项目经理通知监理、 建设、 设计进行现场验线。
对开挖部位分别进行标高测量, 做好标高数据收集, 便于控制基坑开挖深度和验收资料编写。
7. 松石开挖
放线完成后, 用挖掘机先将松石清走, 堆放距开挖边1M以外, 测量人员随时检查标高, 确定下次凿岩的深度。
8. 复线
测量人员再次进行定位撒出基础开控边线。
9. 坚石凿除
再用凿岩机凿除基础石方, 在凿距基底设计埋置深度200mm~300mm时, 应暂停作业, 防止忧动基底持力层, 剩余部分基岩人工用电锤凿除。根据设计图纸, 该工程基坑开挖深度在2米左右, 具体根据地勘持力层要求确定。
10. 基槽钎探检查
基槽凿到设计标高后, 及时请设计、 地勘、 建设、 监理共同对基底持力层进行检查验收, 对地勘漏钻或地勘资料体现不详处, 严格按设计和地勘进行钎探处理, 做好处理记录, 进一步把握好基础持力层情况。
11. 基底标高复测
测量人员经过对基槽底标高进行复查, 对剔凿开挖深度不满足的基槽, 做好相关记录, 并及时安排人工进行清凿; 对开挖自检合格的基槽, 应及时申报监理和质监部门验收。
12. 复线清底
经过复测, 对基槽底宽、 标高不满足的, 一定严格清理到位。
雨季施工, 应做好排水措施, 基槽底部沉渣应清洗干净, 经监理检查允许后才能进行封底。
13. 基底持力层验收程序
(1) 班组自检→项目部自检→报地勘、 设计、 建设、 监理验收→合格→报质监站抽检验收→封底。
(2) 开挖质量验收标准:
规范表6.2.4土方开挖工程质量检验标准( mm)
项
序
项目
允许偏差或允许值
检验方法
柱基基坑基槽
挖方场地平整
管沟
地( 路) 面基层
人工
机械
主控
项目
1
标高
-50
±30
±50
-50
-50
水准仪
2
长度、 宽度( 由设计中心线向两边量)
+200-50
+300-100
+500-150
+100

全站仪, 用钢尺量
3
边坡
设计要求
观察或用坡度尺检查
一般
项目
1
表面平整度
20
20
50
20
20
水准仪
2
基底土性
设计要求
观察或土样分析
注: 地( 路) 面基层的偏差只适用于直接在挖、 填方上做地( 路) 面的基层。

14. 基槽封底
基底持力层经地勘、 设计、 建设、 监理、 施工、 质监部门共同验收合格的基槽, 应按设计及时采用C15素混凝土垫层进行封底, 浇筑方法有自拌和商品混凝土方式, 具体根据实际情况确定。
七、 安全及文明施工保障措施
1. 严禁使用未成年人、 老、 弱、 病、 残、 孕及高血压人员;
2. 特种作业人员, 持证上岗;
3. 操作人员严禁酒后上岗, 工地内不准打斗;
4. 入场人员举止文明, 谈吐礼貌, 不说脏话, 入场前应做好安全教育工作;
5. 所有入场施工人员必须截好安全帽, 系好帽带, 穿好防滑胶鞋;
6. 与本项目无关人员严禁进入施工现场, 值班人员做好现场监督管控工作;
7. 工程未进购材料, 出入大门要紧闭;
8. 现场坑洞、 临边、 高边坡防护要到位, 欠缺部位要加强防范;
9. 深基坑做好覆盖和临边防护, 进入基槽里应设置爬梯, 防止坠落;
10. 电工须参与电工知识学习考核, 合格后持证上岗;
11. 对不懂电的工人严禁修电锤, 接电源;
12. 电工进入现场, 须穿好绝缘胶鞋, 配备好工具包;
13. 现场严禁空中抛掷物件;
14. 现场围场、 场地平整、 七牌一图、 安全及文明施工教育在该工程基础施工期间抓紧完善;
15. 塔吊实行专一指挥, 司机和信号工必须持证上岗;
16. 现场挖机严禁载人员操作, 防止坠落;
17. 挖机作业, 必须专人指挥, 挖机作业半径范围内严禁留人;
18. 汽车行走通道, 必须压实, 防翻车事故;
19. 工地出入处设好冲洗设施, 进出需保证市政卫生;
20. 注意明火作业管理;
21. 塔吊作业过程中, 严格执行十不吊, 严禁违规操作;
22. 现场突发情况防范措施:
(1) 现场设临时医疗室, 医务人员为陈启远, 职务医师( 联系电话: ) 。
(2) 工伤事故发生时, 第一时间向项目经理和监理单位报告, 同时由组长和负组长带头抢救伤员; 之后在1小时内由项目经理向公司部门汇报。
(3) 成员每天巡视和排查安全隐患, 监督工班整改, 维护现场安全秩序, 防止事故发生。
(4) 安全小组成员:
组长: 项目经理 联系电话:
副组长: 安全员 联系电话:
成员: 张应虎、 陈启远、 张建福、 李成金
( 附件: 贵州黔中勘测有限公司原始测量资料1份共7页)

贵州建工集团第五建筑工程有限责任公司
镇宁自治县钟豉楼上、 下北街城南片区
棚户区改造一期工程A区安置房
项目部
3月28日
