望云煤矿洗煤废水处理方案

10

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

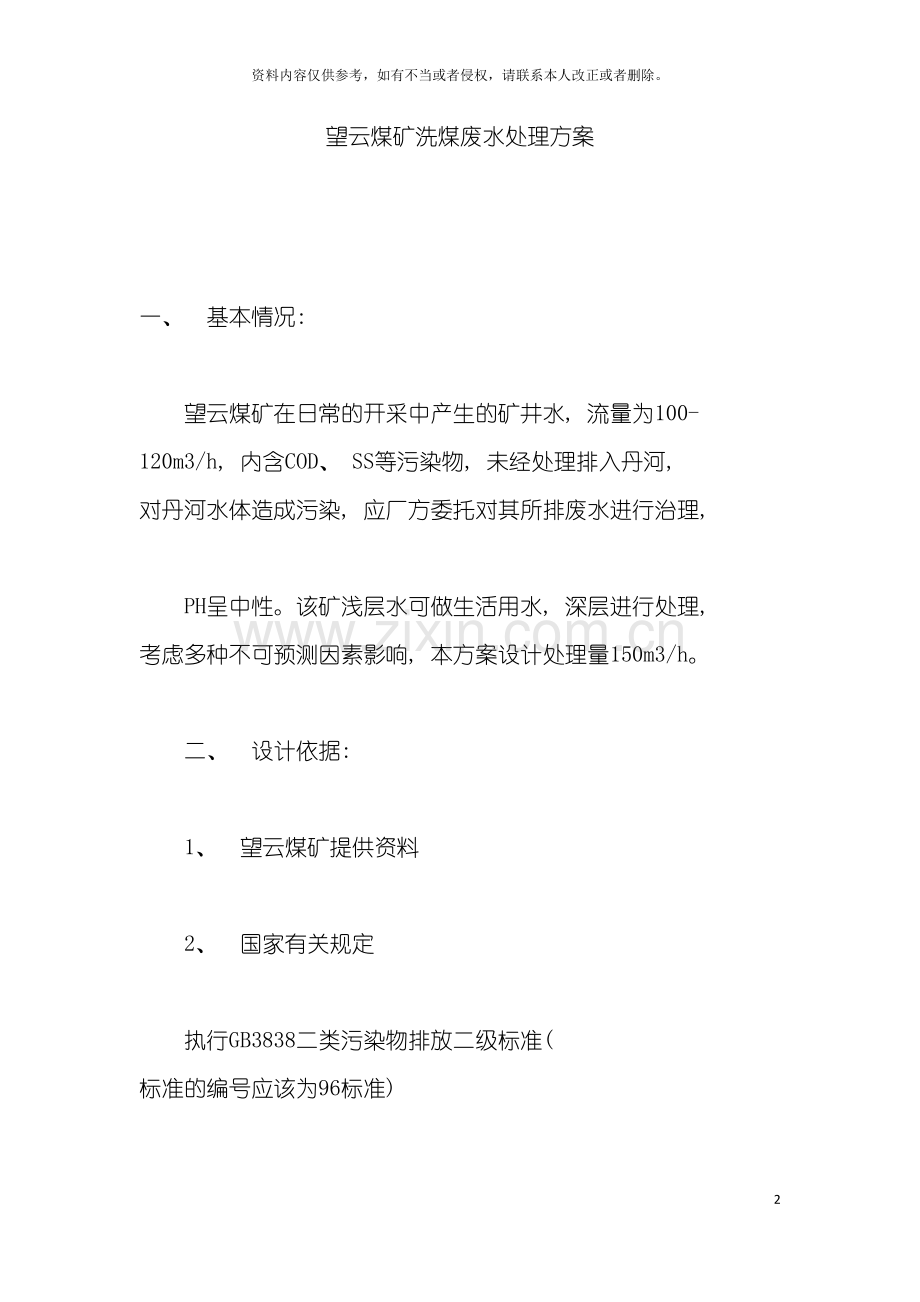

望云煤矿洗煤废水处理方案

一、 基本情况:

　　望云煤矿在日常的开采中产生的矿井水, 流量为100-120m3/h, 内含COD、 SS等污染物, 未经处理排入丹河, 对丹河水体造成污染, 应厂方委托对其所排废水进行治理,

　　PH呈中性。该矿浅层水可做生活用水, 深层进行处理, 考虑多种不可预测因素影响, 本方案设计处理量150m3/h。

　　二、 设计依据:

　　1、 望云煤矿提供资料

　　2、 国家有关规定

　　执行GB3838二类污染物排放二级标准( 标准的编号应该为96标准)

污染物名称

悬浮物( SS)

化学需氧量( COD)

原水浓度

320-350 mg/L

160-175 mg/L

标准浓度

300mg/L

150 mg/L

处理后浓度

80mg/L

140 mg/L

　　三、 工艺选择:

　　当前在矿井废水的治理技术上, 应用较多的有气浮法、 沉淀法等多种工艺。气浮法的处理效果好、 占地小, 但其操作复杂而且不容易控制、 抗冲击性能较差。沉淀法处理效果相对较差, 而且占地大。近年来兴起了一种沉淀法的改革工艺——斜板沉淀法, 该工艺是在原有沉淀法的基础上加装斜板( 管) 增加沉淀效率节省占地面积的一种新型高效沉淀工艺。

　　四、 基本原理:

　　本工艺是采用斜板( 聚乙烯薄塑板焊制而成或者直接采用市场上供应ф50~100的PVC管自制) 沉淀池代替传统的普通沉淀池。其优点是在池中安装斜板( 管) 增大沉淀表面积, 在相同的时间内其沉淀效率与普通沉淀池相比有了大幅度提高, 效率高达90%以上, 而且也可去除部分COD。

　　斜沉池是根据浅层沉淀理论, 在普通的沉淀池中加装斜板, 以增大沉淀池的沉淀面积, 缩短沉降深度, 改进水流状态。因斜板沉淀池具有较大的水力湿周长, 较小的水力半径, 使雷诺数Re大为降低, 拂劳德数Fr明显提高, 沉淀时间大大缩短, 因而大大缩小沉淀池体积。

　　当前, 斜板沉淀池在水处理中得到广泛应用, 而且已有很多成功经验, 由于只要求去除悬浮物和少部分COD, 因此投加混凝剂和絮凝剂之后, 处理出水完全能够达到排放标准。

　　五、 工艺流程图:

　　六、 工艺说明:

　　1、 废水直接流入调节池内, 调节池的容积为300m3, 废水可在其中停留3小时, 一方面调节水质、 水量, 另一方面确保为发生故障时争取充裕的维修时间。

　　2、 反应池的容积50m3, 废水在其中停留时间约为30分钟, ( 足够) 使之充分混合、 反应, 确保斜板沉淀池内形成良好的矾花。斜沉池的容积为450m3, 废水在其中停留3~4小时, ( 较长) 使泥水分离达到最佳状态, 同时也增大了系统的抗冲击能力。中间池为50m3, 经过滤器过滤后排入清水池后排放, 清水池的容积为50m3。

　　3、 废水在调节池内由提升泵送入反应池, 在反应池内投加混凝剂和絮凝剂, 并进行机械搅拌, 使之充分接触、 反应, 然后流入斜沉池。在斜沉池内由进水槽流入, 经过挡板的阻挡, 废水从池底经过斜板向上流, SS反向向下运动, 进行沉淀, 污泥沉入泥斗, 经排泥管由污泥泵抽出, ( 排泥是关键也是日常维护工作的重点, 经排泥管由污泥泵抽出的污泥含水量极大, 考虑污泥泵的提升是有好处的, 因此应该增加建设污泥浓缩池其后再建设干化池, 因为不解决污泥脱水, 整个处理系统是不能够长期运行的。) 上层清液流出。斜沉池的容积为450m3, 确保了夏季雨水较大时所增加的不可预测因素的影响, 同时利于将来的发展和减轻斜板的负荷, 延长设备的使用寿命。

　　高程布置考虑水的自流, 这是整个工艺设计的关键

　　七、 工艺参数:

　　1、 调节池: 长15米; 宽5米; 深4米; 采用地下池

　　2、 反应池: 长3米; 宽5米; 深4米;

　　3、 斜沉池: 长20米; 宽5.5米; 深4米;

　　4、 中间池: 长3米; 宽5米; 深4米; 采用地下池

　　5、 清水池: 长3米; 宽5米; 深4米; 采用地下池

　　6、 污泥池: 长3米; 宽5米; 深4米; 采用地下( 上) 池( 污泥池或干化池应该采用地上安排的结构)

　　7、 设计表面负荷1.2m3/(m2/h);设计沉淀时间3小时

　　八、 设备参数:

　　1、 提升泵两台: 一备一用; ( 问题: 地下提升上来的矿井水能否直接进入调节池。)

　　流量120m3/h; 扬程12米; 功率15KW

　　2、 过滤泵两台: 一备一用;

　　流量120m3/h; 扬程12米; 功率15KW

　　3、 过滤器一个; 处理流量为120m3/h

　　4、 斜板60捆, 高度为1米

　　5、 搅拌机三台, 0.75KW一台; 0.55KW两台

　　6、 压泥机一台, 80T/D? --考虑采用转鼓真空脱水机。

　　7、 排泥泵一台, 80T/D? --陶瓷泥浆水泵( 宜兴)

　　8、 压泥泵两台, 一备一用

　　100T/D功率7.5KW

　　9、 管道若干

　　10、 阀门若干

　　工程投资估算

设备名称

数量

结构

尺寸

型号

价格

调节池

一座

钢混

4*5*15

133770元

反应池

一座

钢混

3*5*4

31000元

斜沉池

一座

钢混

20*5.5*4

305000元

清水池

一座

钢混

3*5*4

55000元

中间池

一座

钢混

3*5*4

55000元

污泥池

一座

钢混

3*5*4

55000元

离心泵

2台

卧式

管径3寸

GW型

16800元

排泥泵

1台

卧式

GW型

4200元

污泥泵

1台

卧式

GW型

11000元

搅拌机

3台

2400元

药箱

2个

1000L

1600元

压泥机

1台

68000元

流量计

2个

800元

过滤器

1个

35000元

电气系统

1套

47000元

管道

0元

不可预测费用

70000元

安装费

30870元

人工费

49392元

税收

42044元

运输费

15435元

设计费

18522元

调试费

18522元

运行费

18522元

总费用

1104814元
