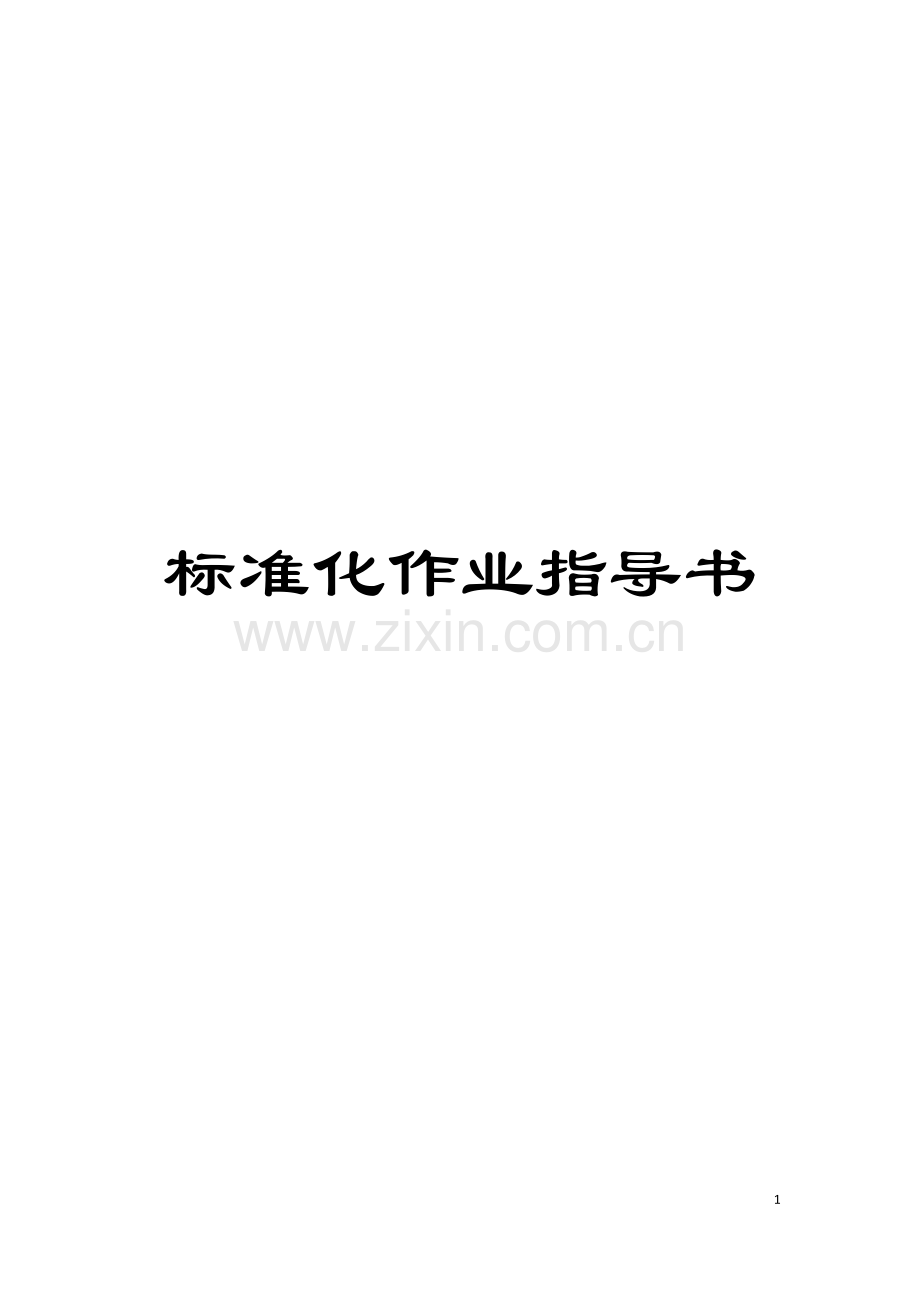

标准化作业指导书模板.doc

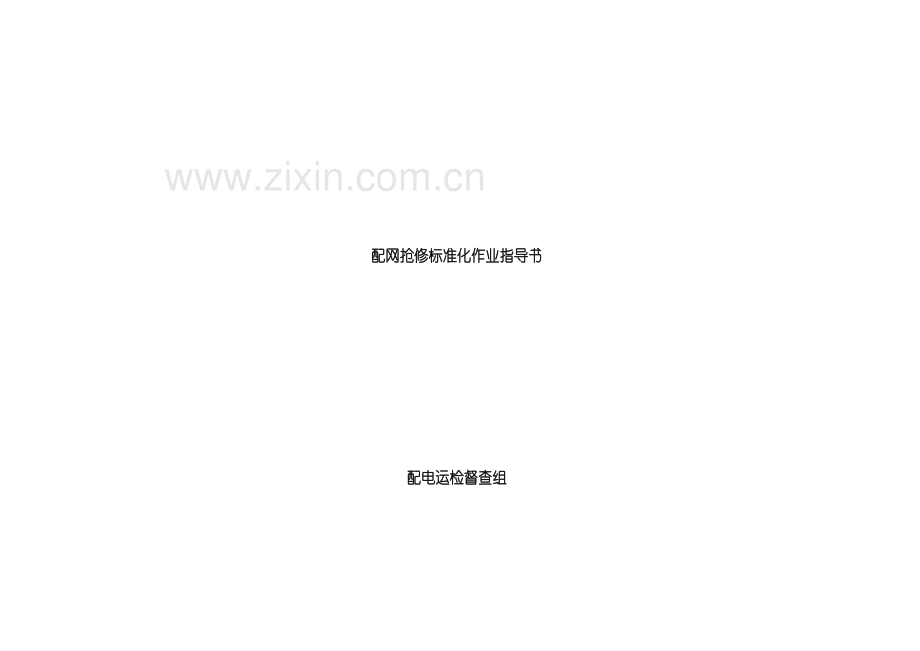

标准化作业指导书28资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。配网抢修标准化作业指导书配电运检督查组前 言随着城市低压电网建设的不断完善, 用户对电的需求日益增长, 配电运捡督察组抢修班承担了大同市0.4kv电力服务的任务。近年来, 随着用电需求的加大, 作为供电企业优质服务的形象代表, 担负着大同市0.4kv电网的维护管理、 电力营销和客户服务等工作, 任务艰巨, 责任重大。但由于各种原因, 抢修人员安全意识、 工作技能等尚不能完全适应新形势的要求。为适应发展的需要, 提高人员素质, 规范管理, 进一步加强和规范抢修人员现场作业行为, 降低安全风险, 提高工作质量, 保证作业人员安全, 配电运捡督察组低压抢修班依据电力行业内有关的技术标准和安全规定, 并结实际情况和多年维护经验, 组织编写了配网抢修标准化作业指导书目 录前言11.更换低压接户线作业标准.32 更换低压引线作业标准.63.更换进户线作业标准.84.更换配电变压器高压跌落保险丝作业标准.105 更换配电变压器低压保险作业标准.126.更换用户端剩余电流动作保护器作业标准.14 7停电更换表箱内部接线作业标准.151 更换低压接户线作业标准阶段内 容标 准准备阶段1. 接受工作任务根据实际工作需要, 明确工作任务, 进行作业前准备。2. 准备工器具、 材料工具: 验电笔、 登高工具、 相序表、 万用表、 手套, 个人工具等。材料: 绝缘胶布、 导线、 螺栓、 绝缘子等。检查工器具和材料是否足够、 合格。3. 填写事故应急抢修单和危险因素控制措施单工作负责人在工作前按工作要求填写事故应急抢修单和危险因素控制措施单, 交由班长签发。4. 出发前检查4.1 车辆检查; 4.2 工器具及材料检查; 4.3 人员精神状态及着装检查。作业阶段1. 作业前准备1.1 由工作负责人在现场召开站班会, 交待工作任务, 进行工作危险点分析并制定相应控制措施。1.2 明确专责监护人员、 作业人员、 辅助工作人员; 1.3 布置现场安全措施, 登高前对登高工具进行细致检查; 1.4 断开用户负荷开关; 1.5使用有绝缘柄的工具, 其外裸的导电部位应采取绝缘措施, 防止操作时相间或对地短路; 1.6 展放好接户线后, 把用户端接户线固定并用绝缘胶布将导线端头包扎, 杆上工作人员用传递绳将接户线拉至电杆上固定好。2. 搭接接户线2.1 工作人员采取绝缘措施后, 2.2 上杆前分清相线、 零线, 选好工作位置; 2.3作业人断开接户线时, 应先断开相线, 后断开零线2.4 搭接接户线时先接零线, 后接相线, 人体不得同时接触两相导线; 2.5 按施工验收规范将接户线与主导线搭接; 绑扎长度值 导线截面( mm2) 绑扎长度( mm) 35及以下50701502002502.6 检查无遗留物后下杆; 2.7 清理现场, 检查无误后合上负荷开关并测量电压, 检查相序, 检查表计是否运行正常。3. 自检验收工作负责人应随时检查施工质量, 发现问题及时纠正, 施工作业结束后, 应组织人员进行验收。4. 拆除安全措施, 办理工作终结手续工作负责人认真检查工具材料等是否遗留在设备上, 对照工作票检查工作是否全部完成, 无问题后, 宣布作业结束, 命令拆除所做的安全措施, 办理工作终结手续。撤离工作现场。作业结束阶段召开班后会工作负责人组织作业人员召开班后会, 总结工作中存在的问题及经验; 根据要求做好工作记录。2 .更换低压引线作业标准阶段内 容标 准准备阶段1. 接受工作任务根据现场实际情况, 明确工作任务, 进行作业前准备。2. 准备工器具、 材料工具: 验电笔、 手套、 安全帽、 全身式安全带、 脚扣、 电缆割刀、 吊绳、 个人工器具等。材料: 导线、 铝异型幷勾线卡检查工器具和材料是否足够、 合格3. 填写事故应急抢修单和危险因素控制措施单工作负责人在工作前按工作要求填写事故应急抢修单和危险因素控制措施单, 交由班长签发。4. 出发前检查4.1 车辆检查; 4.2 工器具及材料检查; 4.3 人员精神状态及着装检查。作业阶段1. 作业前准备1.1 由工作负责人在现场召开站班会, 交待工作任务, 停电范围, 安全措施及注意事项, 核实设备名称及杆号无误; 1.2 明确专责监护人员、 作业人员、 辅助工作人员; 1.3 布置现场安全措施, 登高前对登高工具进行细致检查; 1.4使用有绝缘柄的工具, 其外裸的导电部位应采取绝缘措施, 防止操作时相间或对地短路; 1.5 检查工器具、 材料, 确保符合要求。1.6停电、 验电, 挂好接地线, 悬挂标示牌, 做好安全措施; 2. 更换低压引线2.1 拆除已烧坏的引线和线卡2.2 更换低压引线: ( 1) 清除引线接触部位的氧化层( 2) 根据实际情况选择引线的长度( 3) 安装制作好的引线, 调整引线的位置, 防止与相邻引线发生短路2.3 检查线卡螺栓是否拧紧, 检查无遗留物后下杆3. 自检验收工作负责人检查施工质量, 发现问题及时纠正, 施工作业结束后, 应组织人员进行验收。4. 拆除安全措施, 办理工作终结手续工作负责人认真检查工具材料等是否遗留在设备上, 对照工作票检查工作是否全部完成, 无问题后, 宣布作业结束, 命令拆除所做的安全措施, 办理工作终结手续。恢复正常送电后, 撤离工作现场作业结束阶段召开班后会工作负责人组织作业人员召开班后会, 总结工作中存在的问题及经验; 根据要求做好工作记录。3. 更换进户线作业标准阶段内 容标 准准备阶段1. 接受工作任务根据实际工作需要, 明确工作任务, 进行作业前准备。2.准备工器具、 材料工具: 验电笔、 登高工具、 相序表、 万用表、 手套, 个人工具等。材料: 绝缘胶布、 导线、 螺栓、 绝缘子等。检查工器具和材料是否足够、 合格。3. 填写事故应急抢修单和危险因素控制措施单工作负责人在工作前按工作要求填写事故应急抢修单和危险因素控制措施单, 交由班长签发。4. 出发前检查4.1 车辆检查; 4.2 工器具及材料检查; 4.3 人员精神状态及着装检查。作业阶段1. 作业前准备1.1 由工作负责人在现场召开站班会, 交待工作任务, 进行工作危险点分析并制定相应控制措施。1.2 明确专责监护人员、 作业人员、 辅助工作人员; 1.3 布置现场安全措施, 登高前对登高工具进行细致检查; 1.4 断开用户负荷开关; 1.5使用有绝缘柄的工具, 其外裸的导电部位应采取绝缘措施, 防止操作时相间或对地短路; 1.6 展放好进户线后, 把用户端进户线固定并用绝缘胶布将导线端头包扎, 电源端工作人员将进户线固定在电源端瓷瓶上。2.搭接进户线2.1 工作人员采取绝缘措施后, 2.2分清相线、 零线, 选好工作位置; 2.3作业人断开进户线时, 应先断开相线, 后断开零线2.4 搭接进户线时先接零线, 后接相线, 人体不得同时接触两相导线; 2.5 按施工验收规范将进户线与接户线搭接; 绑扎长度值 导线截面( mm2) 绑扎长度( mm) 35及以下1502.6 清理现场, 检查无误后合上负荷开关并测量电压, 检查相序, 检查表计是否运行正常。3. 自检验收工作负责人应随时检查施工质量, 发现问题及时纠正, 施工作业结束后, 应组织人员进行验收。4. 拆除安全措施, 办理工作终结手续工作负责人认真检查工具材料等是否遗留在设备上, 对照工作票检查工作是否全部完成, 无问题后, 宣布作业结束, 命令拆除所做的安全措施, 办理工作终结手续, 撤离工作现场。作业结束阶段召开班后会工作负责人组织作业人员召开班后会, 总结工作中存在的问题及经验; 根据要求做好工作记录。4 . 更换配电变压器高压跌落保险丝作业标准阶段内 容标 准准备阶段1. 接受工作任务根据实际工作需要, 明确工作任务, 进行作业前准备。2. 准备工器具、 材料工具: 绝缘拉闸杆、 10kv验电器、 绝缘手套、 个人工器具等。材料: 高压熔丝、 跌落保险一组 检查工器具和材料是否足够、 合格。3. 填写事故应急抢修单和危险因素控制措施单工作负责人在工作前按工作要求填写事故应急抢修单和危险因素控制措施单, 交由班长签发。4. 出发前检查4.1 车辆检查; 4.2 工器具及材料检查; 4.3 人员精神状态及着装检查。作业阶段1. 作业前准备1.1 由工作负责人在现场召开站班会, 交待工作任务, 进行工作危险点分析并制定相应控制措施。1.2 明确专责监护人员、 作业人员、 辅助工作人员; 1.3 布置现场安全措施, 停电前对绝缘拉闸杆进行细致检查; 1.4 断开变压器低压侧开关或刀闸; 1.5拉开变压器高压侧三相跌落保险 ; 2. 更换变压器跌落保险2.1取下故障相跌落保险, 检查跌落保险损坏程度, 诺跌落保险无法使用, 则更换型号相同的跌落保险2.2 根据负荷量选择熔丝容量2.3 安装选择好的熔丝3. 自检验收工作负责人应随时检查安装质量, 发现问题及时纠正, 作业结束后, 应组织人员进行验收。4.拆除安全措施, 办理工作终结手续工作负责人认真检查工具材料等是否遗留在设备上, 对照工作票检查工作是否全部完成, 无问题后, 宣布作业结束, 命令拆除所做的安全措施, 办理工作终结手续, 送电正常后撤离工作现场。作业结束阶段召开班后会工作负责人组织作业人员召开班后会, 总结工作中存在的问题及经验; 根据要求做好工作记录。5 . 更换配电变压器低压保险作业标准阶段内 容标 准准备阶段1. 接受工作任务根据实际工作需要, 明确工作任务, 进行作业前准备。3. 准备工器具、 材料工具: 绝缘拉闸杆、 验电器、 手套、 个人工器具等。材料: 配电变压器低压保险一组, 保险片检查工器具和材料是否足够、 合格。3. 填写事故应急抢修单和危险因素控制措施单工作负责人在工作前按工作要求填写事故应急抢修单和危险因素控制措施单, 交由班长签发。4. 出发前检查4.1 车辆检查; 4.2 工器具及材料检查; 4.3 人员精神状态及着装检查。作业阶段1. 作业前准备1.1 由工作负责人在现场召开站班会, 交待工作任务, 进行工作危险点分析并制定相应控制措施。1.2 明确专责监护人员、 作业人员、 辅助工作人员; 1.3 布置现场安全措施, 停电前对绝缘拉闸杆进行细致检查; 1.4 断开变压器低压侧开关或刀闸; 2. 更换变压器低压保险2.1检查低压保险损坏程度, 诺低压保险无法使用, 则更换型号相同的低压保险2.2 根据负荷量选择熔片容量2.3 安装选择好的熔片3. 自检验收工作负责人应随时检查施工质量标准, 发现问题及时纠正, 施工作业结束后, 组织人员进行验收。4. 拆除安全措施. 办理工作终结手续工作负责人认真检查工具材料等是否遗留在现场上, 对照工作票检查工作是否全部完成, 无问题后, 宣布施工作业结束, 命令拆除所做安全措施, 清理施工现场, 向工作许可人办理工作终结手续。作业结束阶段召开班后会工作负责人组织作业人员召开班后会, 总结工作中存在的问题及经验; 根据要求做好工作记录。6. 更换用户端剩余电流动作保护器作业标准阶段内 容标 准准备阶段1. 接受工作任务根据实际工作需要, 明确工作任务, 进行作业前准备。2. 准备工器具、 材料工器具: 手套、 标志牌、 验电器、 梯子、 压线钳、 个人工具等; 材料: 剩余电流动作保护器、 螺栓、 线鼻子、 导线等。检查工器具和材料是否足够、 合格。3. 填写事故应急抢修单和危险因素控制措施单工作负责人在工作前按工作要求填写事故应急抢修单和危险因素控制措施单, 交由班长签发。4. 出发前检查4.1 车辆检查; 4.2 工器具及材料检查; 4.3 人员精神状态及着装检查。作业阶段1. 作业前准备1.1 到达工作现场后由工作负责人向工作班人员交代, 工作任务、 安全措施及注意事项 1.2 明确专责监护人员、 装保护器人员、 辅助工作人员; 1.3 布置现场安全措施, 悬挂标示牌, 做好安全措施。2. 更换剩余电流动作保护器2.1 工作人员选好工作位置, 站立平稳; 2.2 将用户负荷开关断开; 2.3 拆出旧剩余电流动作保护器上、 下引线并做好标识, 拆除旧剩余电流动作保护器; 2.4 根据新的剩余电流动作保护器的尺寸进行安装, 要平稳. 牢固; 2.5 按原接线方式恢复, 紧固接线端子。3. 自检验收工作负责人应随时检查施工质量, 发现问题及时纠正, 工作结束后, 应组织人员进行验收。4. 拆除安全措施, 办理工作终结手续工作负责人认真检查工具材料等是否遗留在设备上, 工作是否全部完成, 无问题后, 更换工作完成, 对工作现场进行清扫、 清理。宣布作业结束, 命令拆除所做的安全措施, 试送电对剩余电流动作保护器进行相关带电试验, 确认合格后, 办理工作终结手续。恢复正常送电后, 撤离工作现场。作业结束阶段召开班后会工作负责人组织作业人员召开班后会, 总结工作中存在的问题及经验; 根据要求做好更换记录。7. 停电更换表箱内部接线作业标准阶段内 容标 准准备阶段1. 接受工作任务根据实际工作需要, 明确工作任务, 进行作业前准备。2. 准备工器具、 材料工具: 个人工具、 安全遮栏、 梯子、 万用表、 相序表、 压线钳、 验电器等; 材料: 导线、 线鼻子、 螺栓、 绝缘胶布等; 检查工器具和材料是否足够、 合格。3. 填写事故应急抢修单和危险因素控制措施单工作负责人在工作前按工作要求填写事故应急抢修单和危险因素控制措施单, 交由班长签发。4. 出发前检查4.1 车辆检查; 4.2 工器具及材料检查; 4.3 人员精神状态及着装检查。作业阶段1. 作业前准备1.1 到达工作现场后由工作负责人向工作班人员交代, 工作任务、 安全措施及注意事项; 1.2 明确专责监护人员、 操作人员、 辅助工作人员; 1.3 检查工器具、 材料, 确保符合要求。1.4停电前核对表箱进出线的相线、 零线1.5 停电、 验电, 悬挂标示牌, 做好安全措施; 2. 停电更换三相电能表、 电流互感器2.1断开客户负荷开关2.2打开表箱表板, 检查有无返送电的导线 2.3 拆除烧坏的导线, 做好标记2.4 将表箱进线的相线、 零线用线鼻子压接牢固, 电表进线的相线、 零线用线鼻子压接牢固, 用螺栓连接, 用绝缘胶布将导线的裸露部位紧密缠绕2.5 按原接线方式恢复电表出线2.6 检查表箱内无裸露导线, 遗留工器具2.7 恢复表箱表板3. 自检验收工作负责人应随时检查工作质量, 发现问题及时纠正, 工作结束后, 应组织人员进行验收。4. 拆除安全措施, 办理工作终结手续工作负责人认真检查工具材料等是否遗留在设备上, 对照工作票检查工作是否全部完成, 无问题后, 宣布作业结束, 命令拆除所做的安全措施, 办理工作终结手续。恢复正常送电后, 撤离工作现场。作业结束阶段召开班后会工作负责人组织作业人员召开班后会, 总结工作中存在的问题及经验; 根据要求做好工作记录。低压断路器操作 1.0目的 规范ABB低压断路器的操作, 确保其安全、 可靠运行。 2.0适用范围 适用于XXXX管理处ABB低压断路器的操作。 3.0内容 序号 项目 内容 1 断路器插入操作 1) 将空气开关装在导轨上, 确认信号指示灯在”分离”位置( DISCONNECTED) , 将开关推入至定位, 关上小室门, 确认锁扣应锁紧。 2) 插入摇杆, 向下按解锁钮, 同时按顺时针方向转动摇杆, 转动90后放松解锁钮。 3) 然后继续转动摇杆至第一个限位位置, 同时让解锁钮复位。此时空气开关在”试验隔离”( TEST ISOLATED) 位置, 一次回路断开, 二次回路接通, 可进行二次回路试验。 4) 插入摇杆, 向下按解锁钮, 同时按顺时针方向转动摇杆, 转动90后放松解锁钮。 5) 然后继续转动摇杆至第二个限位位置, 同时让解锁钮复位。此时空气开关在”插入”位置( CONNECTED) , 一、 二次回路均已正常接通。 2 断路器抽出操作 1) 按下配电柜的”分闸”按钮, 此时ABB空气开关处于断开”O”状态, ABB空气开关处于”插入”位置( CONNECTED) 。 2) 插入摇杆, 向下按解锁钮, 同时按逆时针方向转动摇杆, 转动90后放松解锁钮。 3) 然后继续转动摇杆至第一个限位位置, 同时让解锁钮复位。此时空气开关在”试验隔离”( TEST ISOLATED) 位置。 4) 插入摇杆, 向下按解锁钮, 同时按逆时针方向转动摇杆, 转动90后放松 解锁钮。 5) 然后继续转动摇杆至第二个限位位置, 同时让解锁钮复位。此时空气开关在”分离”( DISCONNECTED) 位置。 3 合闸锁扣的操作 1) 将钥匙插入钥匙座, 按下红色停止按钮”O”的同时逆时针转动90, 此时分闸锁扣在接通位置( 锁孔与地面平行) 。此时钥匙不能拨出, 可按”合闸” 按钮合闸。 2) 在按下红色停止按钮”O”的同时顺时针转动90, 此时分闸锁扣在断开位置( 锁孔与地面垂直) 。此时钥匙可拨出, 不可按”合闸”按钮合闸。 4 手动弹簧储能 1) 拉出手动预储能杆, 来回拉动数次直到见到黄色指示出现, 表示储能到位。仅在能量不够时采用。 4.0记录 规程
