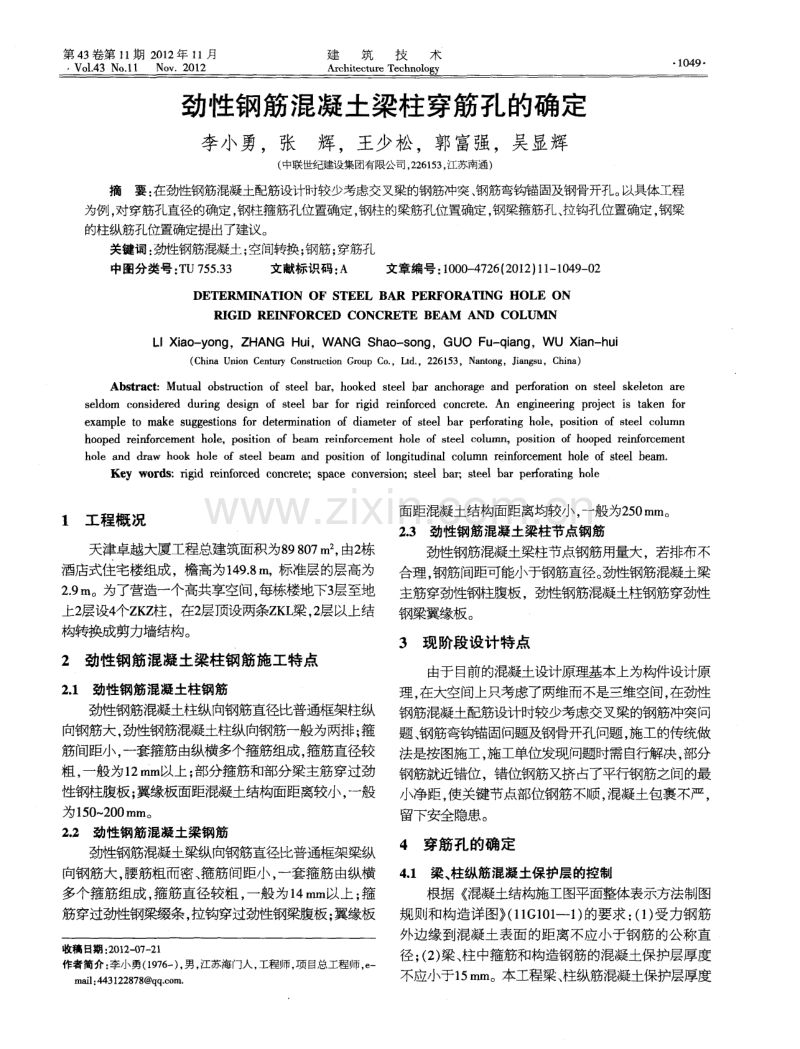

劲性钢筋混凝土梁柱穿筋孔的确定.pdf_第1页
第1页 / 共2页

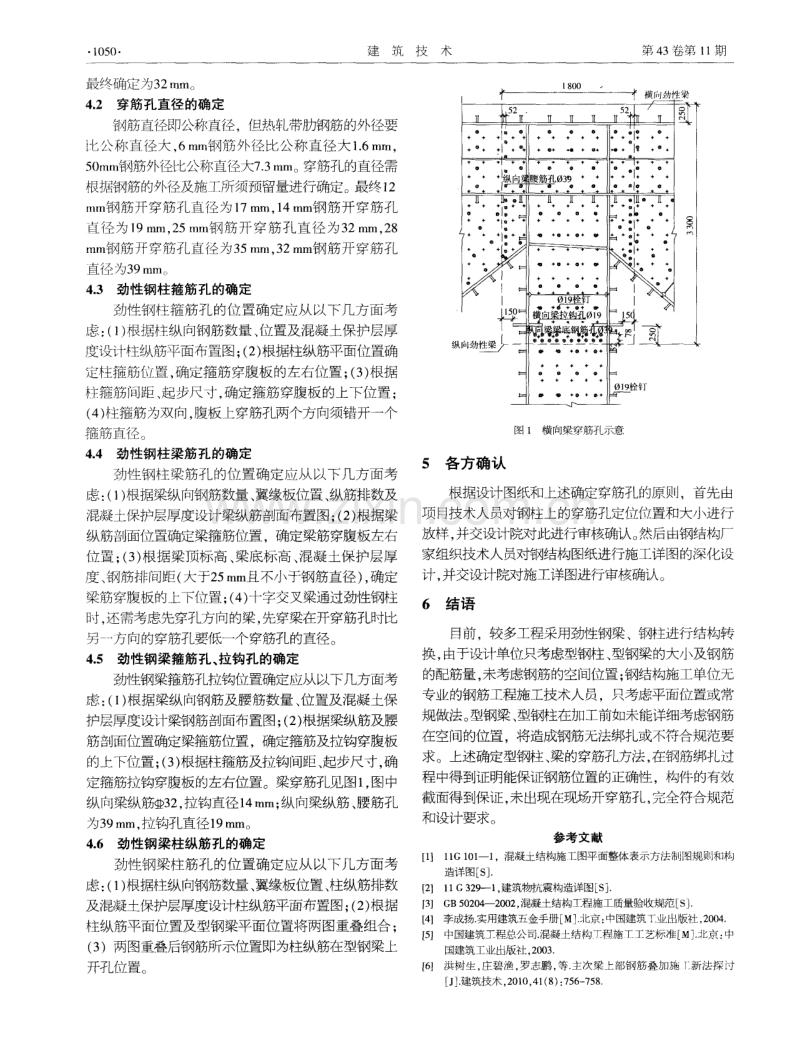

劲性钢筋混凝土梁柱穿筋孔的确定.pdf_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

1、第 4 3 卷第 1 1 期 2 0 1 2年 1 1月 , Vo 1 4 3 No 1 1 NO V 2 01 2 建 筑 技 术 Ar c hi t e c t u r e Te c hn o l o g y 劲性钢筋混凝土梁柱穿筋孑 L 的确定 李小勇,张 辉,王少松,郭富强,吴显辉 ( 中联世纪建设集团有限公司, 2 2 6 1 5 3 , 江苏南通) 摘要: 在劲性钢筋混凝土配筋设计时较少考虑交叉梁的钢筋冲突、 钢筋弯钩锚固及钢骨开孔。 以具体工程 为例, 对穿筋孔直径的确定, 钢柱箍筋孔位置确定, 钢柱的梁筋孔位置确定, 钢梁箍筋孔、 拉钩孔位置确定, 钢梁 的柱纵筋孔位置确定提出

2、了建议。 关键词: 劲陛钢筋混凝土; 空间转换 ; 钢筋; 穿筋孔 中图分类号 : T U 7 5 5 3 3 文献标识码 : A 文章编号 : 1 0 0 0 4 7 2 6 ( 2 0 1 2 ) 1 1 - 1 0 4 9 0 2 DETERM I NATI oN oF S TEEL BAR PERFORATI NG HOLE ON RI GI D REI NFORCED CONCRETE BEAM AND COLUM_N L I Xia o - y o n g,Z HANG Hu i ,WAN G S h a o - s o n g,G UO F u - q i a n g,WU X

3、i a n - h u i ( C h i n a U n i o n C e n t u r y C o n s t r u c t i o n G r o u p C o ,L t d ,2 2 6 1 5 3 ,N a n t o n g ,J i a n g s u ,C h i n a ) Ab s t r a c t :Mu t u a l o b s t r u c t i o n o f s t e e l b a r h o o k e d s t e e l b a r a n c h o r a g e a n d p e rf o r a t i o n o n s t

4、 e e l s k e l e t o n a r e s e l d o m c o n s i d e r e d d u r i n g d e s i g n o f s t e e l b a r f o r r i g i d r e i n f o r c e d c o n c r e t e An e n g i n e e r i n g p r e c t i s t a k e n f o r e x a mp l e t o ma k e s u g g e s t i o n s f o r d e t e r mi n a t i o n o f d i a m

5、e t e r o f s t e e l b a r p e rf o r a t i n g h o l e ,p o s i t i o n o f s t e e l c o l u mn h o o p e d r e i n f o r c e me n t h o l e ,p o s i t i o n o f b e a m r e i n f o r c e me n t h o l e o f s t e e l c o l u mn ,p o s i t i o n o f h o o p e d r e i n f o r c e me n t h o l e a n

6、 d d r a w h o o k h o l e o f s t e e l b e a m a n d p o s i t i o n o f l o n g i t u di n a l c o l u mn r e i n f o r c e me n t h o l e o f s t e e l b e a m Ke y wo r d s :r i g i d r e i n f o r c e d c o n c r e t e ;s p a c e c o n v e r s i o n ;s t e e l b a r ;s t e e l b a r p e rfo r

7、a t i n g h o l e 1 工程概况 天津卓越大厦工程总建筑面积为8 9 8 0 7 m z , 由2 栋 酒店式住宅楼组成 ,檐高为1 4 9 8 m , 标准层的层高为 2 9 I n 。为了营造一个高共享空间, 每栋楼地下3 层至地 上2 层设4 个Z K Z 柱 ,在2 层顶设两条z K L 梁, 2 层以上结 构转换成剪力墙结构。 2 劲性钢筋混凝土梁柱钢筋施工特点 2 1 劲性钢筋混凝土柱钢筋 劲生 钢筋混凝土柱纵向钢筋直径比普通框架柱纵 向钢筋大 劲fl生 钢筋混凝土柱纵向钢筋一般为两排; 箍 筋间距小, 一套箍筋由纵横多个箍筋组成, 箍筋直径较 粗, 一般为1 2

8、m m 以上; 部分箍筋和部分梁主筋穿过劲 性钢柱腹板; 翼缘板面距混凝土结构面距离较小。 一般 为 1 5 0 2 0 0 m m。 2 2 劲性钢筋混凝土梁钢筋 劲生 钢筋混凝土梁纵向钢筋直径比普通框架梁纵 向钢筋大 , 腰筋粗而密 、 箍筋间距小 , 一套箍筋 由纵横 多个箍筋组成 , 箍筋直径较粗, 一般为1 4 m m 以上; 箍 筋穿过劲生 钢梁缀条, 拉钩穿过劲陛钢梁腹板: 翼缘板 收稿 日期 : 2 o l 2 o 7 2 1 作者 简介 : 李小 勇( 1 9 7 6 一 ) , 男 , 江苏海 门人 , 工程师 , 项 目总工程 师 , e ma i l : 4 4 3 1

9、 2 2 8 7 8 q qt o n i 面距混凝土结构面距离均较小, 一般为2 5 0 m m 。 2 3 劲性钢筋混凝土梁柱节点钢筋 劲生 钢筋混凝土梁柱节点钢筋用量大, 若排布不 合理 , 钢筋间距可能小于钢筋直径。 劲性钢筋混凝土梁 主筋穿劲生 钢柱腹板,劲生 钢筋混凝土柱钢筋穿劲生 钢梁翼缘板 。 3 现阶段设计特点 由于目前的混凝土设计原理基本上为构件设计原 理。 在大空间上只考虑了两维而不是三维空间, 在劲性 钢筋混凝土配筋设计时较少考虑交叉梁的钢筋冲突问 题、 钢筋弯钩锚固问题及钢骨开孔问题, 施工的传统做 法是按图施工, 施工单位发现问题时需自行解决, 部分 钢筋就近错位,

10、错位钢筋又挤占了平行钢筋之间的最 小净距, 使关键节点部位钢筋不顺, 混凝土包裹不严, 留下安全隐患。 4 穿筋孔的确定 4 1 梁、 柱纵筋混凝土保护层的控制 根据 混凝土结构施工图平面整体表示方法制图 规则和构造详图 ( 1 1 G 1 0 1 1 ) 的要求: ( 1 ) 受力钢筋 外边缘到混凝土表面 的距 离不应小于钢筋的公称 直 径; ( 2 ) 梁、 柱中箍筋和构造钢筋的混凝土保护层厚度 不应小于1 5 m m。本工程梁、 柱纵筋混凝土保护层厚度 1 0 5 0 建筑技术 第 4 3 卷第 1 1 期 最终确定为3 2 m m。 4 2 穿筋孔直径的确定 钢筋直径即公称矗径,但热轧

11、带肋钢筋的外径要 比公称 直径大 , 6 I T I I I I 钢筋外径 比公称 直径大1 6 mm, 5 0 to n i 钢筋外径比公称直径大7 3 h i m。穿筋孔的直径需 根据钢筋的外径及施丁所须预留量进行确定。最终 1 2 mm钢筋开穿筋孔直径为 1 7 m m, 1 4 m m钢筋开穿筋孔 卣径为 1 9 m m, 2 5 I I I lT I 钢 筋开穿筋 孔直径 为3 2 m m, 2 8 I n I I 1 钢筋开穿筋孔直径为3 5 I l l lT I , 3 2 mm 钢 筋开穿筋孔 直径为3 9 mi i l 。 4 3 劲性钢柱箍筋孔的确定 劲性钢柱箍筋孔 的位置

12、确定应从以下几方 面考 虑 : ( 1 ) 根据柱纵向钢筋数量 、 位置及混凝土保护层厚 度设计柱纵筋平面布置图; ( 2 ) 根据柱纵筋平面位置确 定柱箍筋位置 , 确定箍 筋穿腹板 的左右位置 ; ( 3 ) 根据 梓箍筋间距 、 起步尺寸, 确定箍筋穿腹板的上下位置: ( 4 ) 柱箍筋为双 向, 腹板上穿筋孔两个方向须错开一个 箍筋直径。 4 4 劲性钢柱梁筋孑 L 的确定 劲性钢柱梁筋孔的位置确定应从以下几方面考 虑 : ( 1 ) 根据梁纵向钢筋数量 、 翼缘板位置 、 纵筋排数及 混凝土保护层厚度设计梁纵筋剖面布置图; ( 2 ) 根据梁 纵筋剖面位置确定梁箍筋位置,确定梁筋穿腹

13、板左右 位置 ; ( 3 ) 根据梁顶标 高 、 梁底标高 、 混凝土保护层厚 度 、 钢筋排 间距( 大于2 5 mm且不小于钢筋直径 ) , 确定 梁筋穿腹板的上下位置; ( 4 ) 十字交叉梁通过劲 生钢柱 时 , 还需考虑先穿孔方向的梁 , 先穿梁在开穿筋孔时比 另 方向的穿筋孔要低一个穿筋孔的直径 。 4 5 劲性钢梁箍筋子 L 、 拉钩孔的确定 劲 陛钢梁箍筋孔拉钩位置确定应从以下几方面考 虑 : ( 1 ) 根据梁纵 向钢筋及腰筋数量 、 位置及混凝土保 护层厚度设计梁钢筋剖面布置图; ( 2 ) 根据梁纵筋及腰 筋剖面位置确定梁箍筋位置,确定箍筋及拉钩穿腹板 的上下位置; (

14、3 ) 根据柱箍筋及拉钩间距、 起步尺寸, 确 定箍筋拉钩穿腹板的左右位置。梁穿筋孔见图1 , 图中 纵 向梁纵筋 3 2 , 拉钩直径 1 4 mm; 纵 向梁纵筋 、 腰筋孔 为3 9 mm, 拉钩孔直径1 9 m m。 4 6 劲性钢梁柱纵筋孔的确定 劲性钢梁柱筋孔的位置确定应从以下几方面考 虑 : ( 1 ) 根据柱纵向钢筋数量 、 翼缘板位置 、 柱纵筋排数 及混凝土保护层厚度设计柱纵筋平面布置图; ( 2 ) 根据 柱纵筋平面位置及型钢梁平面位置将两图重叠组合 ; ( 3 )两图重叠后钢筋所示位置即为柱纵筋在型钢梁上 开孔位置 8 0 0 , 使 川 2目 1 2 十 I o B

15、0 O 0 0 + + + + + + + + 0 0 + 0 + + + + 霉 + o 自 + + 0 0 0 0 纵向女 腰筋t L O 3 9 + + T 0 0 0 n 11 ,-I t + + + l 0+ + + +自 O 01 0 一 + + 1 0+ + + + 8 0 1 0 0 0 一 0 7 。 = 亏 专 罕 : ; 。 O1 9 栓 钉 l 5 O -+ + 横回鎏拉钩 1 9 一 1 5 ( 碾 钒 籀 l J 到 l _土 采厂一 + 0 4 - 0 + + + + + + 0 0 0 + + + + + D1 9 栓钉 + o 4-0 + 图 1 横向梁 穿筋

16、孔示意 5 各方确认 根据设计图纸和上述确定穿筋孔的原则,首先由 项 日技术人员对钢柱上的穿筋孔定位位置和大小进行 放样 , 并交设计院对此进行审核确认 。 然后由钢结构厂 家组织技术人员对钢结构图纸进行施工详图的深化设 计, 并交设计院对施工详图进行审核确认。 6 结语 目前,较多工程采用劲陛钢梁、钢柱进行结构转 换 , 由于设计单位只考虑型钢柱 、 型钢梁的大小及钢筋 的配筋量 , 未考虑钢筋的空间位置 ; 钢结构施工单位无 专业的钢筋工程施工技术人员,只考虑平面位置或常 规做法 。 型钢梁 、 型钢柱在加工前如未能详细考虑钢筋 在空间的位置, 将造成钢筋无法绑扎或不符合规范要 求。上述确

17、定型钢柱、 梁的穿筋孔方法, 在钢筋绑扎过 程 中得到证明能保证钢筋位置的正确性 ,构件 的有效 截面得到保证 , 未出现在现场开穿筋孔 , 完全符合规范 和设计要求 。 参考文献 1 1 1 1 G 1 叭一 1 混凝土结构施l 图平面 整体 表示方法制图规 则和构 造详图I s 2 1 1 1 G 3 2 9 1 , 建筑物抗震构造详图 s f 3 G B 5 0 2 0 4 -2 0 0 2 , 混凝土结构丁程施工质量验收规范 s f 4 李成扬 实用建筑五金手册 M 北京: 中国建筑工业出版社, 2 0 0 4 5 】 中国建筑工程总公司 混凝土结构 程施1 二 工艺标准 M 北京 : 中 国建 筑工业 出版社 , 2 0 0 3 f 6 洪树生, 庄碧渔, 罗志鹏 , 等 主次梁上部钢筋叠加施 I 新法探 时 J 建 筑技术 , 2 0 1 0 , 4 l ( 8 ) : 7 5 6 7 5 8
