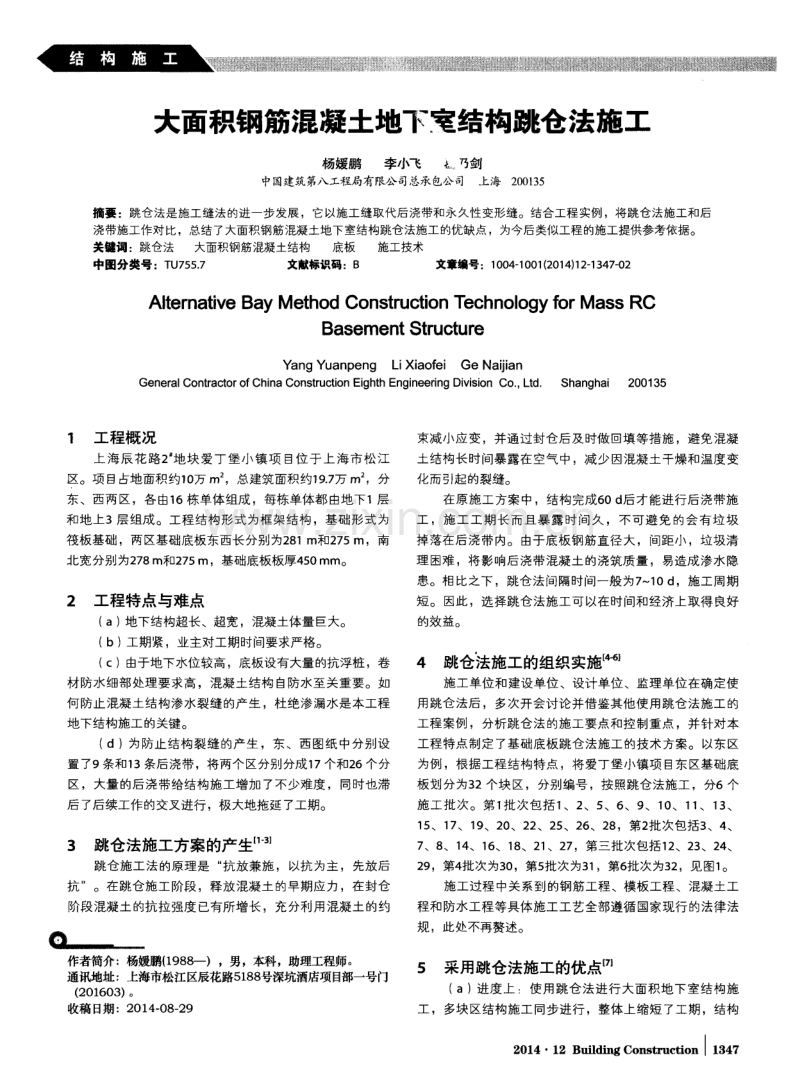

大面积钢筋混凝土地下 结构跳仓法施工 杨媛鹏 李， J 、 _飞 乞 码剑 中国建筑第八工程局有限公司总承包公司 上海2 0 0 1 3 5 摘要 ：跳仓法 是施工缝法 的进一步 发展 ，它 以施工缝取代 后浇带和永久性变形缝 。结 合工程实例 ，将跳仓法施工和后 浇带施工作对比，总结了大面积钢筋混凝土地下室结构跳仓法施工的优缺点，为今后类似工程的施工提供参考依据。 关键词：跳仓法 大面积钢筋混凝土结构 底板 施工技术 中图分类号：T U 7 5 5 ． 7 文献标识码：B 文章编号：1 0 0 4 — 1 0 0 1 ( 2 0 1 4 ) 1 2 - 1 3 4 7 — 0 2 Alt e r n a t iv e Ba y Me t h o d Co n s t r u c t i o n T e c h n o lo g y f o r Ma s s RC Ba s e me n t St r u c t u r e Y a n g Y u a n p e n g L i X i a o f e i Ge N a i j i a n Ge n er a l Co n t r a c t o r o f Ch i n a Co n s t r u c t ion E i g h t h E n g i n e e r i n g Div i s i o n Co ． ， L t d ． Sh a n g h a i 2 0 01 3 5 1 工程概况 上海辰花路2 地块 爱丁堡小镇 项 目位于上海 市松江 区。项 目占地面积约1 0 万 m ，总建筑面积约1 9 ． 7 万 m ，分 东、西两 区，各 由1 6栋单体组成 ，每栋单体都 由地下1层 和地上3层组成。工程结构形式为框架结构 ，基础 形式为 筏板基础 ，两区基础底板东西长分别为2 8 1 m和2 7 5 m，南 北宽分别为2 7 8 m和2 7 5 m，基础底板板厚4 5 0 mm。 2工程特点与难点 ( a) 地下结构超长、超宽，混凝土体量 巨大。 ( b) 工期紧 ，业主对工期时间要求严格。 ( C)由于地下水位较高 ，底板设有大量的抗浮桩 ，卷 材 防水细部处理要求高 ，混凝土结构 自防水至关重要。如 何 防止混凝土结构渗水裂缝 的产生 ，杜绝渗漏水是本工程 地下结构施工的关键。 ( d)为防止结构裂缝 的产生 ，东、西图纸中分别设 置了9条和1 3条后浇带，将两个区分别分成1 7个和2 6个分 区 ，大量的后浇带给结构施工增加了不少难度 ，同时也滞 后了后续工作的交叉进行 ，极大地拖延 了工期。 3 跳仓法施工方案的产生【 。 跳仓施工法的原理是 “ 抗放兼施，以抗为主 ，先放后 抗”。在跳仓施工阶段 ，释放混凝土的早期应力 ，在封仓 阶段 混凝土的抗拉强度 已有所增长 ，充分利用混凝土的约 aL _ _ —一 作者简介：杨嫒鹏( 1 9 8 8 一)，男，本科，助理工程师。 通讯地址：上海市松江区辰花路5 1 8 8 号深坑酒店项目 部一号门 ( 2 0 1 6 0 3 ) 。 收稿日期：2 01 4 0 8 — 2 9 束减小应变 ，并通过封仓后及时做 回填等措施 ，避免混凝 土结构长时间暴露在空气 中，减少因混凝土干燥和温度 变 化而引起的裂缝。 在原施工方案 中，结构完成6 0 d 后才能进行后浇带施 工 ，施工 工期长而且暴露 时间久 ，不可避免的会有垃圾 掉落在后浇带内。由于底板钢筋直径大 ，间距小，垃圾清 理 困难 ，将影响后浇带混凝土的浇筑质量 ，易造成渗水 隐 患。相 比之下 ，跳仓法间隔时间一般为7 ～1 0 d，施工周期 短。 因此，选择跳仓法施工可以在时间和经济上取得 良好 的效益。 4 跳仓法施工的组织实施H 矧 施工单位和建设单位 、设计单位、监理单位在确定使 用跳仓法后 ，多次开会讨论并借鉴其他使用跳仓法施工的 工程案例，分析跳仓法的施工要点和控制重点 ，并针对本 工程特点制定 了基础底板跳仓法施工的技术方案。以东区 为例 ，根据工程结构特点 ，将爱丁堡小镇项 目东区基础底 板划分为3 2个块 区，分别编号 ，按照跳仓法施工 ，分6个 施工批次。第1 批次包括1 、2 、5 、6 、9 、1 0 、1 1 、1 3 、 1 5 、1 7 、1 9 、2 0 、2 2 、2 5 、2 6 、2 8，第2 批次包括3 、4 、 7 、8 、1 4 、1 6 、1 8 、2 1 、2 7，第三批次包括1 2 、2 3 、2 4 、 2 9，第4 批次为3 O ，第5 批次为3 1 ，第6 批次为3 2 ，见图1 。 施工过程 中关系到的钢筋工程、模板工程 、混凝土工 程和防水工程等具体施工工艺全部遵循 国家现行的法律法 规，此处不再赘述。 5 采用跳仓法施工的优点 ( a) 进度上 ：使用跳仓 法进行大面积地下室结构施 工 ，多块区结构施工 同步进行 ，整体 上缩短 了工期，结构 l 2 0 1 4 1 2 B u i l d i n g Co n s t r u c t i o n l 1 3 4 7 第 l { l t 第砒 臣 第 3 批 函 第 国 5 女 田 第 图1爱丁堡小镇东区仓段示意 施工进度计划达到了业主的工期要求。 ( b)经济上 ：原后浇带施工需要两边埋设止水带 ， 两边设置钢丝网 ，使用跳仓法代替后浇带施工，只需埋设 1条止水带，设置1面钢丝网。仅东区止水钢板和钢丝网的 节约长度就达到1 5 2 5 m，同时支撑止水钢板和钢丝网的钢 筋支架也相应减少了用量。同时，用于超前止水的附加钢 筋由于节省了8 0 0 mm的宽度 ，仅东 区节省的钢筋质量就有 55 t 。 6跳仓法施工过程中遇到 的问题 本工程使用跳仓法施工 ，为在业主要求的工期 内完成 结构施工。如之前所述，工程第 1 批次共1 6个块 区相继开 始施工 ，由于短时间内1 6个块区全部开工，致使之前规划 的场地道路紧张 ，材料堆场紧张 ，使得场内交通拥堵 ，材 料堆放分类不清 ，对施工造成 了一定影响，也造成 了一定 的材料浪费。 东 区面 积 较 大 ，划 分 为A、 B、C 3 个 施工 区域 (图2) 。考虑施工方便 ，将全场一级控制点分别引至3个 施工 区域做成二级控制点。施工区域 内的定位放线使用二 级控制点完成。由于一级控制点引至二级控制点的误差与 二级控制点测放轴线的误差累加 ，最终3个施工区域相互 连接闭合的时候 ，相对偏差逼近限值 。在进行大面积分区 施工过程中，测量放线应引起重视。 图2 爱丁堡小镇 东区分 区示意 7 跳仓法施工的后期效果 针对跳仓法施工的质量 ，本项 目质量部在结构施工完 成后作 了跟踪观察。就东区来说 ，总体 渗漏点长度 占跳仓 1 8 4 ：8 l 建 筑 施 工第 3 6 卷笫 1 2 期 法施工缝总长度 的1 ． 3 ％ ( 约2 O m ) 。其中，湿渍 ( 混凝土 结构背水面呈现 明显色泽变化 的潮湿斑 )长度占总长度 的 1 ％ ( 约1 5 m )，渗水 ( 混凝土结构背水面有水渗出 ，墙 壁上可观察到明显的流挂水迹 ) 长度 占总长度 的0 I 3 ％ ( 约 5 m)。 施工缝位置的渗漏水原 因有如下3种 ： ( a)混凝土浇筑过程 中振捣不密实。建议混凝 土浇 筑之前预估本次混凝土浇筑 的时间 ，如果超过8 h ，则安排 2个或者3个泥工班组，交替作业。还要注意加强混凝土浇 筑过程中的质量监控 ，包括到场的混凝土质量和工人施工 质量。 ( b) 迎水面混凝 土保护层厚度不够甚至漏筋 ，水沿 着钢筋和混凝土的接触面渗到背水面。建议加强施工过程 中的检查 ，垫块和垫环不得漏放 ，底板和顶板 的马镫如果 采用现场加工，马镫必须安装在上下两皮钢筋之间 ，马镫 距 混凝 土表面 距离不得小于图纸要 求的混凝 土保护层厚 度。 ( c) 混凝土浇筑前止水钢板上的锈迹没有清除干净。 建议在混凝土浇筑前 ，必须清理干净止水钢板上 的锈渍 ， 保证混凝土和止水钢板衔接密实。 8 结语 对于大面积的地下室 ，采用跳仓法施工不仅 可以缩短 工期 ，还能降低大体积混凝土自身水化热过程中产生温度 裂缝的风险。但是采用跳仓法施工前 ，必须对现场I 1~ B - J 道 路和材料加工堆放场地进行周密规划 ，还要加强相邻仓段 之间施工缝的质量控制。 0 0 0 0 [ 1 】 李静．跳仓法在” 安厦世 纪城揽翠湾” 地下车库结构 中的应用[ J ] ． 建材发展导向，2 0 1 4 ( 1 1 ) ： 4 6 - 4 7 ． [ 2 ]徐 琳 ． 谈 南 京 某 项 目混 凝 土跳 仓 法 施 工 [ J 】 ． 山 西 建 筑 ， 2 0 1 4 ( 1 8 1 ： l 1 3 — 1 1 4 ． [ 3 】 杨斌． 跳仓法施 工技 术在 海外项 目大体积混凝土工程 中的应 用[ J 】 ．安徽建筑， 2 0 1 4 ( 4 ) ： 8 1 — 8 2 ． [ 4 ] 兰顺发． 跳仓 法施 工工艺在 某地 下结构的应用【 J 】 _ 福建建材， 2 0 1 4 ( 2 ) ：6 8 — 7 1 ． [ 5 ]李楚添． 广 州东塔底板跳 仓法技 术分析【 J I _ 建筑知识 ： 学术刊， 2 0 1 4 ( B 2 ) ： 4 4 5 ． 【 6 ]郭杰锋． 跳仓法在深坑酒店地梁施工中的应用[ J ] ． 房地产导 干 q ： 中， 2 0 1 4 ( 5 ) ：2 8 7 ． [ 7 ]林 良进． 厦 门某项 目地下 室跳 仓 法施 工探 讨[ J 】 ． 福 建 建筑， 2 0 1 3 ( 9 ) ： 5 8 — 6 O ． 【 8 ] 洪宗贤． 浅谈跳仓法在某工程底板混凝土施工中的应用[ J ] ． 福建 建材， 2 o 1 3 ( 1 1 ) ：3 6 3 7 ．
