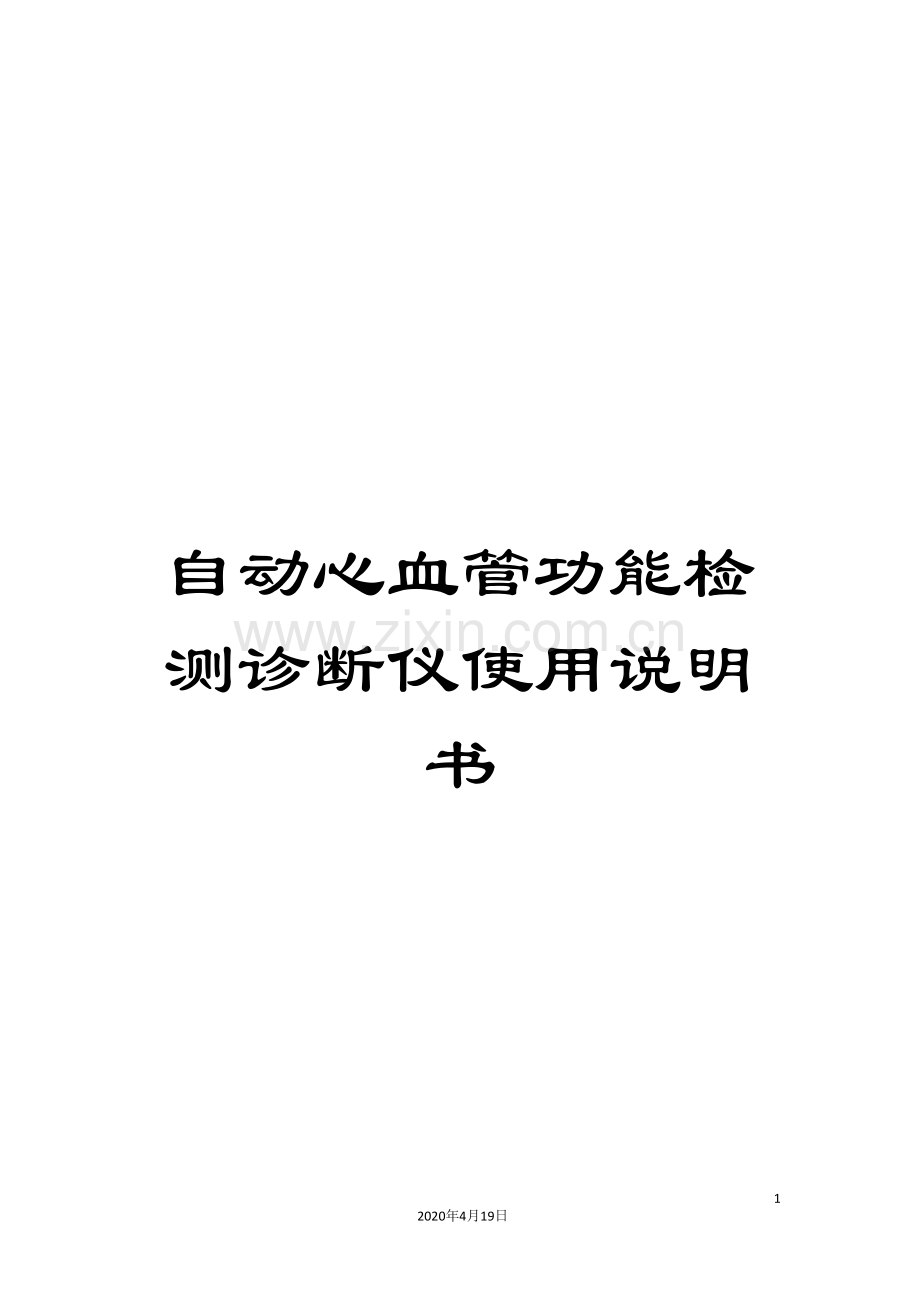

自动心血管功能检测诊断仪使用说明书

67
2020年4月19日
文档仅供参考，不当之处，请联系改正。

自动心血管功能检测诊断仪
使用说明书

版权归本公司所有 若有更改恕不通告
10月
序 页
为使本仪器更好地发挥它的价值，请仔细阅读本使用说明书。
血液循环是一个由心脏、血管和血液组成的弹性管道系统。包括肺循环和体循环。体循环从左心室开始，经主动脉系统、微循环系统及静脉系统，由上、下腔静脉返回右心房并进入右心室；肺循环从右心室开始，经肺动脉、肺毛细血管，由肺静脉返回左心房并进入左心室。该系统是在神经系统调节下的一个动态平衡系统，受外界的影响因素较多，因此检测时务必按照使用说明书中介绍的步骤进行检测，并尽量为被测者提供一个安静、良好的环境，应在检测前让被测者休息5-10分钟，心情保持平静，坐姿端正且放松，这样有利于提高检测的准确度和重复性。
心脑血管疾病的病因是多种多样的，因此在分析检测报告时应综合多项参数来判断被测者的心功能状况。检测参数有异常，可能是人体的正常机体代偿，可能是处于亚健康状态，当然也可能是由心脑血管疾病引起等；一项参数有异常可能与多种心脑血管疾病的表现是一致的，治疗中也会隐藏表象，因此，我们建议在检测前后应详细询问被测者的病史、是否正在服药等，并尽量不要对其下病因性诊断。如果情况较严重可建议其到相应的专科医院进行进一步检查。
很高兴您选择了我们的“自动心血管功能诊断仪”。衷心感谢您的信任与支持，从现在开始，我们有了一个良好合作的开端，愿我们共同为这一高新科技成果的普及、发展和我们的事业做出不懈的努力与贡献。目 录
第一章 概述 5
第二章 医理模型 5
2.1 弹性腔分室网络示意图 6
2.2基本数学模式 6
第三章 工作原理 7
3.1工作原理 7
3.2稳定图形数据的计算方法 8
第四章 技术指标 9
4.1结构 9
4.1.1计算机系统 9
4.1.2脉搏采集系统 9
4.1.3软件系统 9
4.2工作条件 9
4.3性能参数 10
4.3.1计算机主机最低配置要求 10
4.3.2显示器 10
4.3.3打印机 10
4.3.4脉搏传感器 10
4.3.5脉搏采集盒 10
第五章 仪器安装 11
5.1硬件安装方法 11
5.2软件安装及卸载方法 12
5.3通电检查 15
第六章 使用说明 15
6.1准备工作 15
6.2采样检测 16
6.3设置 17
6.4数据库的保存 17
6.5数据库的恢复 17
6.6查询 17
6.7终止程序 18
6.8检测报告分析 18
6.4脉搏波形标志点的人工校正方法（人工干预） 21
第七章 维护与维修 22
7.1维护 22
7.2维修 22
7.2.1简单故障排除 22
7.2.2保修承诺 22
第八章 附录 24
8.1检测参数的临床意义影响因素及临床应用 24
8.2 计算机硬件及软件配置要求 31
8.2.1计算机硬件配置 31
8.2.2计算机软件配置 31
8.2.3心功仪标准清单 31
8.3专家诊断结论列表 32
8. 4检测报告样张 33
8. 5典型的脉搏图 34
简单故障排除办法（附表1） 37

“自动心血管功能诊断仪”其安全部分全面贯彻GB9706.1-1995 《医用电气设备 第一部分：安全通用要求》

重 要 提 示
★为安全有效地使用本产品，请使用者在使用前必须仔细、认真阅读本使用说明书。
★本仪器所检测参数及专家诊断结论在用作临床检查报告之前，必须经合格的心血管医生复查和签字，否则不能当作医嘱或最终检查报告处理。
★本仪器所检测的报告结论不是唯一的诊断结论！
★对由于使用过程中违规操作造成的任何过错和损伤，本公司不承担责任。

第一章 概述
随着人们生活环境和经济条件的改进，以及文化素质的提高，其生活方式，保健需求以及疾病种类，治疗措施等发生了明显的变化。但在当前，中国的心脑血管疾病仍呈逐年上升趋势。其发病率和死亡率均居各种疾病之首，是人类死亡的主要原因之一。因此，认识、预防及早期发现这些疾病是十分必要的。
长期以来，人们设计出各种各样的心血管功能检查方法，大致可分二类：一为创伤性（侵入法），如导管检查技术。另一类为无创伤性检查，如：X线、心电图、心电向量图、阻抗图、超声心动图及桡动脉脉搏波图等。总结为：有创伤性检查其费用昂贵，设备及技术要求高，病人检查时痛苦且易受感染；无创伤性检查相对费用低，设备及技术要求一般，病人无痛苦无感染。因此，在某些方面来说，无创伤性检查法易被接受，更具生命力和广阔前景。
本仪器即为无创伤检查法的一种。
它是基于脉压法原理实现的。根据人体循环系统弹性腔模型建立起来的理论为基础，对模型进行分室网络分析，用线性相关算法推导出一系列计算公式。这些公式经过非线性补偿和临床经验参数修正，便能获得一组反映心脏功能、血管状况、血液状态及微循环功能的35项参数及64多项专家辅助诊断信息。具有无创检测快速，数据准确，使用方便等特点。
经过数十年共同努力，本仪器的检查方法及理论已得到医学界临床的广泛验证，有极高的相关性与符合率。因此，它已成千上万台地应用于国内各级医院、医学科研院所的心内科、外科、麻醉科、中医科、烧伤科、老年科、妇科、肿瘤科、急诊科、ICU、CCU病房、药物应用疗效观察及社区健康普查等部门。
第二章 医理模型
人体血液循环系统是一个充满血液的虎克弹性体管道系统，在这个弹性管道系统中，可分成心脏、动脉、毛细血管、静脉和神经体液调节五个腔室，这些腔室相互连接沟通形成网络，血液在此网络中由心脏加压搏出，经动脉至毛细血管，然后由静脉回到心脏，从而形成在机体整体调节下以心脏为中心的川流不息的血液循环，以完成机体生命活动的需要。其中，心脏搏出的血量和由静脉回心的血量是完全均等平衡的。心脏收缩加力推动血液循环，血液经全身循环后回到心脏，力能亦已消耗怡尽，而经心脏再次收缩加力，重新循环。这就是修正了的Frank弹性腔分室网络理论。根据这一理论，能够明显地发现，人体的血液循环过程反映了血流动力学和血液流变学两种物理学的变化。而这些变化的主要共性基础则是力能的转换，这里的力包括了心脏力学、血管力学和血液流体力学三个部分。此三者在循环过程中互相影响、互相依存不可分割，从而集中形成了脉搏波动。若以图示和数学公式予以表示，则可归纳为：
2.1 弹性腔分室网络示意图

图2.1 弹性腔分室网络示意图
2.2基本数学模式
a） Cb（心搏出量）=Ab（动脉灌注量）+NAb（神经体液调节血量）
=Mb（微循环灌注量）+NVb（神经体液调节血量）
=Vb（静脉回心血量）
b） Cb= P（D压力） TPR（总周阻） ×K（换算常数）
c） TPR=N（全血粘度）×TVR（总血管阻力）
d） PAWP=LAP=LVDEP= 二尖瓣关闭时值左室充盈时值 ×K（换算常数）

根据上述公式和图2.1所示，将血液循环过程的力学变化信息予以采集，即可推导出有关血液动力学和血液流变学的状况。由于血液是一种非触变性牛顿液，其分子间内摩擦力，亦即粘度的大小与血液流动的切应力和切变率呈现反比关系。因此，从力学信息中亦同样能够反映出血液粘度这一流变学指标。
第三章 工作原理
3.1工作原理
本仪器其设计原理即是以人体循环系统按弹性腔模型建立的理论为基础，则本仪器专门设计了采集脉搏波波动信息的特种力敏传感器，其工作原理是以桡动脉为主要检测信息，实际上是摄取人体动脉血管的脉动信息，它不但收集到的是血管壁径向伸缩的信息，更为本质的是它反映了动脉血管壁，容积和压强的变化。每搏脉图应该认为是一次心动周期，它反映了从心房收缩，左室增压、喷血，血管运动，左室舒张到充盈，直到主动脉排空等一系列血流动力学变化过程，脉搏传感器所检测的信号，实际是脉搏所产生的两种运动：即主动脉内的血液压力波，以血液为介质向远心端传播；另一即为主动脉的阻尼弹性振动波，向远心端逐渐衰减到零。如图3.1中b—e—f—g—L波为动脉内血液压力波呈压力曲线。C—d—M—N波为动脉壁弹性振动波，呈阻尼曲线，脉搏波图实际上是这两波的合成。正确的脉图应能描绘这种合成波，且各特征点应明晰。

图3.2 典型脉搏波图
图3.1 两种动脉波合成后的脉搏图

在图3.1中，各特征点的临床物理意义如下：
a波 心房收缩波
b点 主动脉瓣开放点
c点 主动脉最高压力点
e点 左心室停止射血点
e1点 左心室舒张开始点
e2点 主动脉瓣关闭点
f点 二尖瓣开放点
g波 主动脉弹性回缩波
L点 主动脉静压排空开始点
L-a，段 主动脉静压排空段
经计算机采样处理后的典型脉搏波应如图3.3所示
图3.3 采样后的典型脉搏波图

有了上述各特征点后，多CPU处理系统即可按专家模式设定好的一系列计算公式来进行定量分析、处理、计算，可得出诸如心搏出量，心输出量，总血容量，左室有效泵力，左心喷血阻抗，主动脉排空系数，肺动脉楔压，肺动脉压，血液粘度，血管顺应度，心肌血液灌注量，心肌耗氧量，微循环半更新率等35项参数及60余项专家诊断信息。
3.2稳定图形数据的计算方法
由于人体组织厚度、绑带对脉搏传感器压力大小、测试点偏移以及外部状态等因素的影响，常可使脉搏波形振幅发生差异从而影响数据的准确性，为避免这种影响，根据图形振幅大小与脉压相一致的原理，可将图形换算成脉压-振幅系数，这样，不论图形大小如何，均可使图形数据稳定、准确、其换算方法为：EK=脉压×K（纠正常数/振幅高度bc（mm）脉压-振幅系数）。确保本仪器所检测参数的准确性与有创检测基本相同，经过数十年的临床使用证明，两者的正相关性最低为0.74，而最高则达0.8996，从而表明本仪器的设计原理、检测方法等在临床应用中已得到确认。
第四章 技术指标
4.1结构
本仪器由三部分组成：
4.1.1计算机系统
（a）计算机主机
（b）显示器
（c）打印机
（d）键盘
（e）鼠标
（f）音箱（选购件）
4.1.2脉搏采集系统
（a）脉搏采集盒
（b）脉搏传感器
（c）信号线(USB连接线或串口连接线)
（d）绑带
4.1.3软件系统
（a）Windows98以上操作系统（用户自备）
（b）“自动心血管功能诊断仪”系统安装软件（本公司免费赠送）
4.2工作条件
（a）环境温度：0℃～+40℃
（b）相对湿度：≤80%
（c）电源电压：220V±22V 50Hz±1Hz
4.3性能参数
4.3.1计算机主机最低配置要求
（a）通讯端口： USB接口或232接口（串口）
（b）主频：300MHz或以上
（c）内存：64M或以上
（d）硬盘：2G或以上
（f）光驱：24倍速或以上
（e）操作系统：Windows98、WindowsMe、Windows 、WindowsXP、Windows 或其它的操作系统。（在系统资源有限的情况下建议使用Windows98或Windows95）
4.3.2显示器
分辨率支持800X600 256位色以上
4.3.3打印机
彩色喷墨打印机或其它型号（如采集盒选用USB接口，打印机也使用USB接口，则要求计算机主机至少有两个USB接口）。
4.3.4脉搏传感器
　　　　灵敏度温度系数：1×10-4/℃
　　　　精度：0.5%
　　　　重复性： 0.5%
　　　　迟滞： 0.5%
　　　　过载：100倍
4.3.5脉搏采集盒
电压：交流220V
功耗：≤8W

第五章 仪器安装
5.1硬件安装方法
电

源

显示器

计算机

主 机
脉 搏
采集盒

打印机

鼠标
键盘
脉搏传感器

图5-1 自动心血管功能诊断仪连接图

（a）安装框架图（见图5-1）
（b）检查部件：在拆封时，按“装箱单”逐一检查部件是否齐全，在运输中有没有损坏，机内部件有无响声、松动和脱落。

图5-2 计算机接口示意图

1、串口1
2、USB接口
3、PS2鼠标接口
4、PS2键盘接口
5、LAN接口
6、串口2
7、并口
8、游戏杆接口（MIDI）
9、音频输出、输入，麦克风接口

（c）将显示器信号线连接到计算机主机上的VGA显示器接口（15芯），并接插牢靠。
（d）将打印机的电缆线连接到计算机的并口（25芯）或USB接口，并接插牢靠。
（e）将键盘、鼠标分别连接到计算机主机的PS2键盘接口（一般为圆形紫色）和PS2鼠标接口（一般为圆形绿色）上。
（f）将脉搏采集盒的信号线一端连接到采集盒后部的USB方口上，另一端连接到计算机主机的USB接口上。
（g）将脉搏传感器连接到脉搏采集盒前部的圆形插口上。
（h）将显示器、打印机、计算机主机的电源线连接到交流220V电源上。

?提示：
以上连接非常简便。由于各接插口均为不同形状，不同大小，不会插错，请辨别接插。
5.2软件安装及卸载方法
5.2.1应用软件的安装：
（a）开启计算机，将安装光盘放入光驱中，用鼠标左键双击桌面上“我的电脑”图标，再双击光盘驱动器图标，在窗口中显示光盘中的所有文件，双击“setup.exe”的图标，即进入软件安装界面。如下图5-3所示。

图5-3
（b）单击“确定”按钮，即出现如图5-4所示界面，在此界面点选“图片”按钮，软件将进入安装。

图5-4
（c）如图5-5界面，再点击“确定”按钮，安装完成。

图5-5
软件安装成功后，在桌面和“开始”菜单的“程序”子菜单中都将含有“自动诊断仪”快捷图标，点击即可直接运行本软件（如图5-6）。

5.2. 3应用软件的卸载：。在开始菜单中也有卸载软件快捷工具供用户操作；用户也能够选择在桌面和“开始”菜单的“设置”子菜单中点选“控制面板”，进入控制面板，双击“添加或删除程序”图标，即弹出图5-7所示窗口，选择“心血管功能检测诊断仪”并按“更改/删除”按钮，点选“删除”选项，并按“下一步”按钮，在弹出的窗口中按“确定”，即可自动卸载本应用软件，非常安全。

图5-6

图5-7

图5-8
5.3通电检查
（a）在硬件全部安装完毕后，通电前，请再次检查所有接插件接插是否牢靠，准备通电。
（b）开启电源顺序：显示器—>打印机—>计算机主机。
在开启所有电源后，如果计算机能顺利经过自检进入到Windows桌面，双击“自动心血管功能诊断仪”图标，您便能够进行心血管功能检测了。
（c）关闭电源顺序：计算机主机—>打印机—>显示器。
第六章 使用说明
6.1准备工作
6.1.1请准确测量被测者的身高、体重和血压。
6.1.2请正确开启本仪器电源，使系统进入Windows桌面，双击“自动心血管功能诊断仪”的快捷图标，进入系统主界面。
6.1.3请被测者稳定情绪，稍事休息后，准备测试。
6.1.4请按图6-1将脉搏传感器白色触点对准桡动脉搏动最强处。并用绑带固定好传感器。
图6-1脉搏传感器固定方法
6.2采样检测
基本操作步骤（见下图6-2-1）：

图6-2-1
(1)按照以上步骤，首先正确开机后进入Windows系统； 点击桌面“心功仪”快捷图标或在“开始”菜单或上选取本软件，主窗体见下图（图6-2-2）。

图6-2-2
(2)点击“数据管理”将弹出数据管理界面，点击各按钮将自动执行其项功能（图6-2-3）。

图6-2-3
(3)点击“开始”按钮将进入数据采集窗口，窗体界面见（图5-6）。
(4)在系统主界面中单击“开始检测”按钮，进入脉搏采集界面。
(5)单击“开始操作”按钮，显示脉搏波形。系统将自动循环放大或缩小波形幅度。
(6)在长方形的黑色采集区内，软件将自动调整脉搏波的大小和幅度并循环显示。当波形太小时，请调整探头位置和绑带松紧，使其位于脉搏跳动最强点。当波形的顶端出现平顶时，请调整探头位置和绑带松紧，使每个波形的顶端都为尖峰。
(7)当一屏波形都跳动平稳时，单击“开始采集”按钮。当波形静止时，即采集波形结束，屏幕上出现参数输入栏，此时可将探头拿下。
(8)将鼠标移至长方形的黑色采集区内，选择并单击一个或多个脉搏波，被单击的波形将变为绿色。建议选择2至3个波形。
(9)选择完波形后，光标将自动移到姓名参数栏内，利用“↑”“↓”键依次将参数输入完整。注意：“男”“女”输入可直接按“空格”键完成；姓名输入可同时按“Ctrl”和“Shift”键切换到你熟悉的汉字输入模式输入汉字，也可直接输入字母；其它所有栏都应输入数字。
(10)输入完参数后，单击“分析报告”按钮，即可观察到参数显示，单击 “翻阅下屏”或“翻阅上屏”按钮可重复查看总共35项参数和专家诊断结论。在查看参数时，将鼠标移至参数名称上，单击名称可出现该参数的名词解释。参数第一列为实际测量值，黄色显示为正常范围，红色加“*”显示为不在正常值范围。参数第二列为标准值范围，即在中括号中数。
(11)在翻阅到最后一屏时，单击“存储报告”即将本次检测的数据存入计算机；单击“打 印报告”打印机即打印出本次报告；单击“返回主菜单”即结束本次检测，返回主界面。
特别提示：
绑带的松紧或位置的变化将直接导致测试结果的变化，请务必正确使用。另外，每天甚至每次测试的结果都不一定尽相同，因为每项参数都和血压值一样都在不断变化，它和人的情绪、运动、饮食、休息等等是密切相关的，因此要求受测者休息一会等心情平静下来再测，测试中也不能够随便乱动。当然了，大多数情况下同一个人在相当的条件下测得的参数还是会一样的。
6.3设置
(1)在主界面窗口中，单击“关于我们”按钮，进入公司简介窗口。
(2)单击“设置”按钮，会出现设置对话框。您能够输入您单位的名称；还能够利用鼠标单击选择打印专家诊断结论或不打印专家诊断结论；输入通讯端口号更改通讯端口；进行打印设置选择35项诊断报告单，以上设置选项需单击“确定”按钮生效。
特别提示：
1、本软件自动识别通讯端口号，若有必要也可在每次运行本软件的一开始进行。默认的通讯端口为串口1(COM1)，台式机一般有2个、笔记本只有一个那就是串口1(COM1)。
2、通讯端口设置只针对通讯端口为串口的采集盒，USB接口的采集盒根据虚拟通讯端口号的改变而改变(COM1至6甚至更多的数，根据插入的USB口和系统软件的设置环境而变化，具体问题请参照USB-串口线的安装指南)。
6.4数据库的保存
本设备默认的数据库文件是“C:\Xg.Mdb”,必要时能够将“C:\”下的“xg.mdb"文件拷贝到D盘或其它磁盘和目录中进行备份。（也能够更名备份，恢复时也要恢复到原名才能够。）
特别提示：数据文件的操作必须在软件退出的情况下进行。
6.5数据库的恢复
1、运用“控制面板”中的“添加/删除程序”，将原有的“心血管功能诊断仪”程序删除。
2、将仪器附带的光盘中的心功仪软件安装上。
3、将备份的数据库文件“xg.mdb”拷贝到“C:\”下，并覆盖原有同名的数据库文件。（或将原文件更名保存，将名字切换使用能够起到不同数据库的转换。）
特别提示：数据文件的操作必须在软件退出的情况下进行。
6.6查询
（1）在主界面窗口中，单击“查询报告”按钮，进入查询窗口。
（2）输入“病历号”或“人名的全部或姓或名”或“电话的全部或部分”单击“查询”按钮，该被测试者的所有参数将显示在窗口中。单击 “打印”按钮即打印该报告，单击“删除”即删除该病历，单击“返回主菜单”即结束查询。
特别提示：如果系统装有Microsft Office的Access或其它的数据库管理软件，你还能够对“C:\Xg.Mdb”这个数据库进行编辑。
6.7终止程序
1、待每个受测者测试完毕后，能够点击“退出”按钮来结束进程。
2、如果点击程序右上角的“关闭”按钮终止程序时，有可能退出不彻底，导致端口未关闭，这时就需要重新启动计算机。因此尽量避免点击它。
3、在第二种情况下结束程序后还可能会在程序窗口消失一段时间后系统出现“溢出”的警告，请不用疑惑，这是软件未完全退出导致的，关闭警告后程序将自动退出。
6.8检测报告分析
一、心脏功能
01、脉率（PR）
一般情况下，脉率等于心率。成人PR的正常范围为60-100次。
当PR>100时，为心动过速。
（a）健康人运动或情绪紧张可引起心动过速。
（b）酒、茶、咖啡和药物如异丙肾上腺素和阿托品等常引起心动过速。
（c）在疾病状态中常见的病因为发热、低血压、缺氧、心功能不全、贫血、甲状腺机能亢进和心肌炎等。
当PR<60时，为心动过缓。如PR不低于50次时，一般不引起症状，不需治疗。
（a）心动过缓常见于健康的成人，特别是运动员、老年人和睡眠时。
（b）在器质性心脏病中，心动过缓可见于冠心病、急性心肌梗塞早期、心肌炎等。
（c）当PR<40时常引起心绞痛、心功能不全等。
02、每搏心搏出量（SV）
03、每分心输出量（CO) ★
04、心搏指数（SI）
05、心脏指数（CI）★
06、左心室有效泵力（VPE) ★
07、左心能量有效利用率（EWK）
30、有效血容量（BV）
以上七项参数综合反映了心脏的心肌收缩力和心排血状况，其中有“★”号标记的为主要分析参数。
当CO、CI、VPE都偏高时(40岁以上的中老年人居多)，说明心泵力代偿性增高，心肌收缩力强，搏血量增多，常见于高血压；长期偏高可使心脏负荷加重、心肌肥厚、心肌氧耗增加，氧供耗失调，严重时可能会导致心肌损害。此时可服用降压药以及具有降压功能的保健品等加以缓解。
当CO、CI、VPE都偏低时(年轻人特别以年轻女性居多)，说明心泵力降低，心肌收缩力弱，搏血量减少，常见于低血压、心动过速等；长期偏低可能由于潜在的心肌炎等疾病引起的。此时可服用药物抬高血压，降低心率以及具有增强心肌收缩力功能的保健品如：西洋参等加以缓解。
一般情况下，其它参数随3项主要参数升高和降低。当3项主要参数均正常或仅一项异常，其它参数SV、SI、EWK、BV偏低时，说明被测者处于亚健康状态，常见于劳累过度，睡眠不足等。此时只要注意休息，并服用具有增强心肌收缩力功能的保健品如：西洋参等就能够缓解了。
08、心肌耗氧指数（HOI）
09、心肌耗氧量（HOV）★
10、左心搏功指数（LVWI）★
以上三项参数综合反映了心脏的心肌供氧和做功状况，其中有“★”号标记的为主要分析参数。
当HOV、LVWI偏高时，说明心脏负担过重，心肌缺氧，常见于高血压，冠心病的前期症状如心绞痛等。心肌缺血的主要有害因素是缺氧，心肌一般即以最大限度 从经过的血液中吸取所需的氧，当HOV、LVWI长期偏高时，可导致心肌部分缺血性坏死，甚至心肌梗塞等心脑血管疾病。
11、心肌血液供耗率（CMBR) ★
12、心肌血液灌注量（CMBV）
13、心肌血液需要量（CMBN）
21、冠状动脉灌注压（CCP）
以上四项参数综合反映了心脏的心肌供血状况，其中有“★”号标记的项目为主要分析得到的参数。
一般情况下当CMBR偏低时，说明心肌的血液供耗失调，心肌缺血。可是分析此项参数时应与HOV、LVWI相结合，当HOV、LVWI很高时，即使CMBR在正常范围，也可能是心肌缺氧导致现有供血量满足不了心肌收缩时的需要量，从而引起心肌缺血。
14、体外反搏增搏量（SVr）
15、体外反搏增搏率（RSVr）
以上两项参数为医院使用专用医疗器械配合本仪器所检测到的参数，一般在其它条件下两参数值均为0，无意义。
二、血管状况
16、动脉压差（PP）
17、平均收缩压（MSP）
18、平均舒张压（MDP）
19、平均动脉压（MAP）
以上四项参数综合反映了被测者的血压状况，其标准值分别为PP：30mmHg-40mmHg、MSP：90mmHg-120mmHg、MDP：70mmHg-95mmHg、MAP：80mmHg-100mmHg。
20、血管顺应度（AC）★
22、主动脉排空系数（BLK）
23、血管弹性扩张系数（FEK）
24、总周阻（TPR) ★
25、标准周阻（SPR）★
26、左室喷血阻抗（VER）
以上六项参数综合反映了血管的弹性状况，其中有“★”号标记的为主要分析参数。
当AC偏低，TPR、SPR偏高时，可由两种情况引起：
（a）40岁以上的中老年人常见的动脉硬化，高血粘度，高血脂可导致AC偏低，TPR、SPR偏 高，同时请注意观察其第一大项心脏功能中的CO、CI、VPE、HOV、LVWI等参数一般也相对偏高。
（b）当CO、CI、VPE都偏低时（年轻人特别以年轻女性居多），如低血压、心动过速等，也可导致AC偏低，TPR、SPR偏高，此时不应判断为动脉硬化。
27、肺动脉楔压（PAWP）★
28、肺血管阻力（PAR）
29、肺动脉压（PAP）
以上三项参数综合反映了肺循环的状况，其中有“★”号标记的为主要分析参数。
一般情况下，PAWP偏低时说明肺循环状况良好。
当PAWP<18mmHg 时均属于正常范围，不需治疗。
当PAWP在18-20mmHg时，将会引起轻度肺充血；当PAWP在21-25mmHg时，将会引起中度肺充血；当PAWP在26--30mmHg时，将会引起重度肺充血；当PAWP>30mmHg时，将会引起肺水肿。
如三项参数长期偏高，会造成心脏前负荷增加，导致左心肥大。
三、血液状态
31、全血粘度（N）★
32、还原全血粘度（Nr）★
以上两项参数反映了血液的载体血液粘度和离体血液粘度，其中有“★”号标记的为主要分析参数。
N反映血液在血管中的载体血液粘度，受血压、心肌收缩力等动力性因素影响。
Nr反映血液在体外的血液粘度，基本上不受其它因素影响。
本仪器是经过检测血液粘度间接反映血脂状况。
当N偏高时可能由三种情况引起：
（a）PP小。
（b）舒张压高。
（c）CO、CI、VPE都偏低（年轻人特别以年轻女性居多）。
出现上述（a）（b）情况时，说明载体血液粘度偏高，常见于中老年人的高血粘，高血脂和舒张期高血压等。此时可根据医嘱服用相应的降粘、降脂药物或具有降粘、降脂功效的保健品。出现上述（c）情况时则不应判定为高血粘，高血脂。
当N偏低时可能由三种情况引起：
（a）PP大。
（b）收缩压高。
（c）CO、CI、VPE都偏高（40岁以上的中老年高血压患者居多）。
出现上述情况时，说明载体血液粘度偏低，这是由于动力性因素造成血液在血管中的流速加快，使血液粘度降低，常见于收缩期高血压和脉压差过大的中老年人。此时即使 Nr 偏高，我们建议先将血压降下来，再进行降粘治疗；如果先降低血液粘度，将会更加加快了血液的流速，从而更加大了对血管壁的压力，很容易导致如脑溢血等脑血管意外。
综上所述：
当 N，Nr 都偏高时，说明该被测者可能有高血粘，高血脂，可采取降粘、降脂治疗。
当 N 正常，Nr 偏高时，说明该被测者可能有高血粘，高血脂，可采取适当降粘、降脂治疗。
当 N 偏低，Nr 偏高时，说明该被测者可能有高血粘，高血脂，可是其收缩期血压过高或脉压差过大，建议可采取先降血压后，视具体情况再采取适当降粘、降脂治疗。
四、微循环功能
33、微循环半更新率（MHR）
34、微循环半更新时间（MRT）
35、微循环平均滞留时间（MST）
以上三项参数间接反映了微循环的状况。
当MHR、MRT、MST都偏低时，说明微循环缓慢，微循环状况差。
当MHR、MRT、MST都偏高时，说明微循环加速，微循环状况好。
6.4脉搏波形标志点的人工校正方法（人工干预）
一般情况下，计算机对被冻结的脉搏波形串能较好处理，正确识别，但在少数情况下可能个别脉搏波形标志点识别欠佳，为使监测结果更准确，用户可对波形进行适当处理：
分析完数据后，在右上角标志点校改处修正波形串中某周期波形判点的方法：用鼠标点击调整周期波形下e1点或f点上的小方块按钮，用左右移动箭头的方法可调整f点或e1点。调整f点或e1点后测试结果和诊断结论亦会相应改变。

第七章 维护与维修
警告！！
★本系统为精密电子仪器，主机及各部件禁止非专业人员擅自拆开。
★本仪器专配的脉搏传感器为精密器件，小心跌落，脉搏传感器白色触点严禁用力按压。

7.1维护
a)本仪器应按规定要求放置于工作间内仔细操作。
b)传感器、打印机等均属精密输入输出设备，需保持工作环境的清洁和温度的变化。
7.2维修
7.2.1简单故障排除
详见附表1
7.2.2保修承诺
永远为用户做好售后服务工作，已成为我们生产厂家的座右铭。对此，我们向用户承诺如下：
7.2.2.1 有限保修
生产厂家在向用户提出“终生维修”承诺时，要记住我们同时提出“有限保修”声明。如：
脉搏传感器、打印机 有限保修期为1年
主机、显示器 有限保修期为1年
“有限保修”的概念是用户在正常使用本产品时出现了损坏，厂家应及时告知用户是免费给予修复或者替换产品。任何替换产品应该是全新的，或者是很新的，确保替换产品功效完全与原来的一样。不收取任何费用。
当然，在有限保修期内，因以下原因未按使用说明正常使用：
① 不正确或不充分的维护；
② 未经生产厂家（或认可）提供的软件；
③ 未授权的更改或错误使用；
④ 在指定环境外操作，如电源电压不当，频率失配；
⑤ 其它人为损坏等等。
上述情况发生则认为是“有限保修”期外的损坏。
7.2.2.2 终生维修
对于上述第一条“有限保修”以外的损坏，均为“终生维修”范围。终生维修的概念是厂家被告知用户的产品有损坏时，厂家应及时告知如何修复或更换，必须在最短时间内，让用户恢复使用该产品，对于更换的零部件，厂家需按收费标准向用户酌情收费。
7.2.2.3 补充说明
由于本产品是高科技产品，含有相当大的软件技术含量，产品在出售时，按照市场惯例，不配产品硬件电路及软件程序文本。用户在维修本产品时，应尽可能和生产厂家取得联系，请专业人士维护或检修。并请用户谅解生产厂家有权对其产品配置或性能进行适当更改而不通知用户。
第八章 附录
8.1检测参数的临床意义影响因素及临床应用
1、脉率（PR）：正常情况下脉率等于心率，成人PR的正常范围为60--100次。单位:次/分。
影响因素：
（1）神经调节因素。如情绪紧张时心率加快，情绪稳定时心率稳定。
（2）血液的循环量多少（BV）
a、循环量不足，回心血量少，心跳加快，为了保证血液的灌流。
b、循环量很多，回心血量大，CO、SV大，心跳就减慢。
正常情况下：心率在70--90次内为最佳心搏状态，也就是说心搏量达到最理想状态，心脏做功达到一个比较高的水平，消耗能量较少。一般情况下：PR加快，SV减少，PR>110次，SV明显降低；PR减慢，SV增多，当PR降到一定程度，SV不会再增大，但心脏的做功、耗氧等将发生相应变化。
2、每搏心搏量（SV）：心脏每搏动一次所排出的血量。单位：ml/搏。
影响因素：
（1）有效循环血容量（BV）。血容量不足时，回心血量少，SV降低。
（2）心肌收缩力的减弱。收缩力低，压力低，射出的血量少。
（3）心室充盈的程度。
在心肌弹性范围内，充盈程度越大，收缩就越有力，SV增高。正常人的心腔容 量为173ml，但不是所有的血都射出，左室射血量大约为总容量的60%---70%，大约125ml左右。一般中国人的 SV平均为80---90ml。
（4）周阻大小。周阻大，SV降低；周阻小，SV增加。
（5）室壁运动。
心室收缩时，心肌是协调一致运动的，如果心肌收缩不协调，SV降低。如：一些心肌梗塞的病 人，有一部分梗塞了，这样心肌收缩力不一致，SV降低。但一般情况下，室壁运动不会异常。
3、每分心输出量（CO）：心脏每分钟排出的血量，一般与脉率（PR）成正比关系。单位：升/分。
CO的波动范围较大，正常安静状态下（坐姿）：6---8升/分。绝对安静状态下，如早上刚起床，最高5升左右，但不会低于4升，低于4升就是低排状态，血液供应就有问题了。
4、心搏指数（SI）：消除个体差异，反映心搏血的供需关系是否平衡的参数。单位：ml/搏/平方米。
每个个体都有差异。如个矮的与个高的SV就不同，同样SV=80ml，对于我正常，但对于个子很高，很魁梧的人就不够，不正常。
SI是按体表面积来计算的，即每平方米，每搏所供应多少血，因为每个人的体表面积都不同，因此这样就消除了个体差异，都是以1平方米来计算供血量。
公式：输入身高、体重，BSA=0.0061*h(cm)+0.0128*w(kg)-0.1592
一般中国人的BSA=1.6平方米左右。
正常情况下：SI为50---60ml/平方米。实际上每个人都有自己的标准值。
5、心脏指数（CI）：消除个体差异，反映每分钟心脏搏血的供需关系。单位：升/分/平方米。
正常的心脏指数：3---6升/分/平方米。低于2.7升，就不正常，心脏处于低排状态。
6、左心有效泵力（VPE）：反映左心有效搏血的收缩力量。单位：公斤/搏。
中国人正常情况：1.8公斤左右。泵力低，收缩力弱，心肌纤维可能有问题。泵力高，收缩力强，射血量就多。
影响因素：
（1）心室的充盈程度。在弹性范围内，充盈程度越大，收缩力越强，成正比例关系。如果超过限度，心肌拉大，反而收缩力降低。因此恰当的充盈程度是影响收缩力的一个因素。
（2）有效循环血量（回心血量BV）。回心血量少，充盈不足，收缩力小；回心血量多，充盈较好，收缩力大。
（3）心肌本身的功能状况。心肌有无病变，如心肌炎，心肌细胞受到损害，心肌弹性变差，收缩力就变小。
（4）心肌本身的供血、供氧是否正常。供血、供氧不足，心肌收缩力也就变小。
7、左心能量有效利用率（EWK）：左心收缩时产生的能量能够提供给推动血液循环的势能的百分比。
假设心肌收缩时产生的能量为100%，心肌收缩经过代谢产生能量（高能磷酸键供应能量），100%中有很多能量是消耗在克服阻力上，剩下有百分之多少的能量提供给血液储备的，作为向前推动流动时的能的来源。
正常情况：0.28---0.30。
EWK越低：血液向前流动的动能越小，血液容易在末梢循环中沉积下来。
EWK越高：血液储备的能量越大，血液循环好。
8、心肌耗氧指数（HOI）：反映每平方米体表面积每分钟心肌的耗氧程度。单位：ml/分/平方米。
耗氧量越大，心脏消耗的能量越大。如果供不应求，消耗大于供应，心肌缺氧，长期这样，最后可能引发心力衰竭，心绞痛等一系列心脏病变，甚至心肌梗塞都可能出现。
9、心肌耗氧量（HOV）：心脏每分钟耗氧的毫升数。单位：ml/分。
影响因素：
（1）心率。心率快，HOV大。
（2）心肌收缩力。心肌收缩力强，HOV大。
（3）心肌收缩时间。收缩时间越长，HOV越大。
因此，耗氧低，做功高，为最佳状态。
10、左心搏功指数（SWI）：左心搏动时每平方米体表面积每搏所做的功。单位：g*m/搏/平方米。
做功：根据牛顿力学原理，将1克物体提高1米高度，就叫做了一个功。
对于心脏而言，即左心室收缩时射出多少血，射出多少米远
