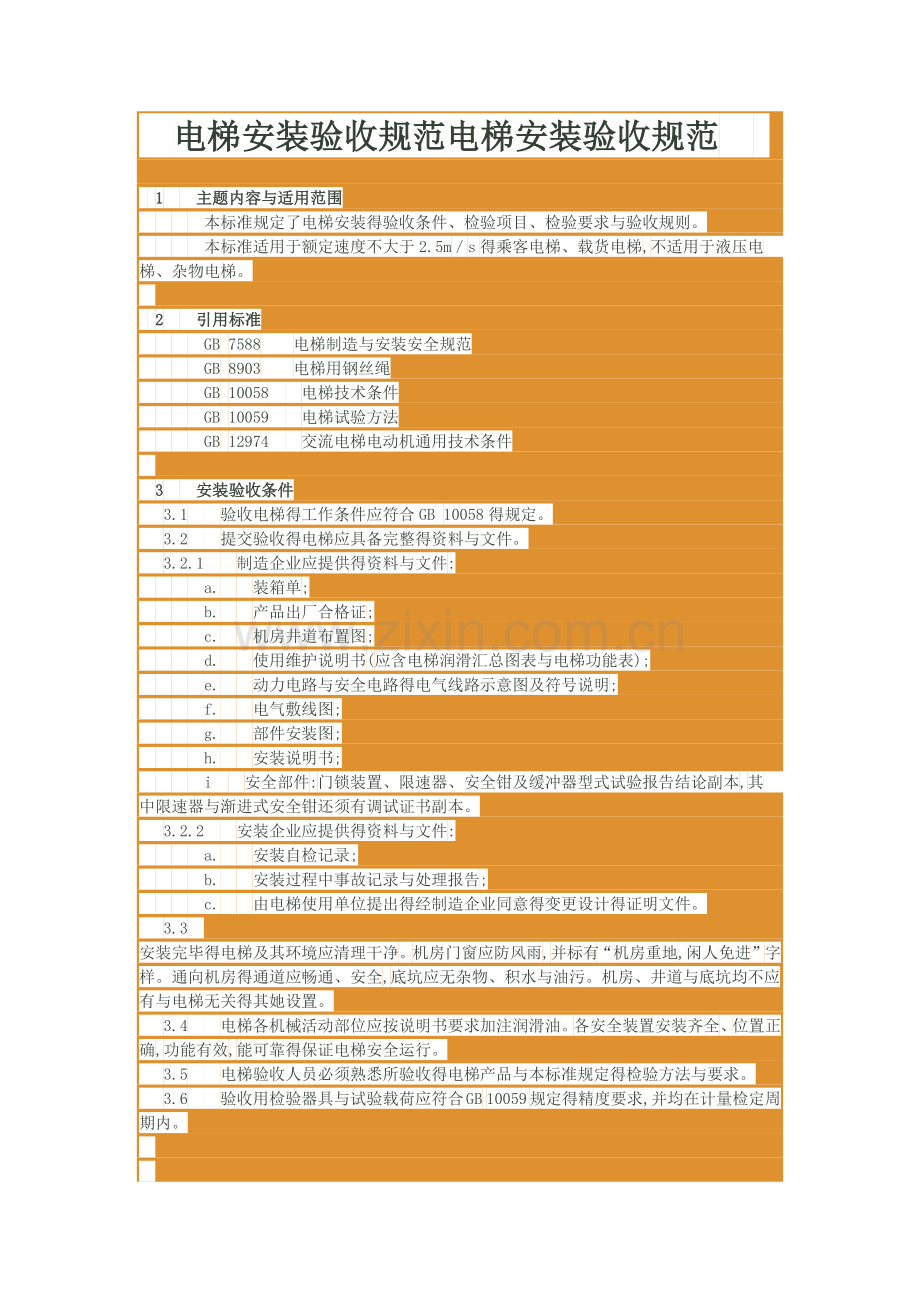

电梯安装验收规范电梯安装验收规范 1主题内容与适用范围本标准规定了电梯安装得验收条件、检验项目、检验要求与验收规则。本标准适用于额定速度不大于2.5ms得乘客电梯、载货电梯,不适用于液压电 梯、杂物电梯。 2引用标准GB 7588电梯制造与安装安全规范GB 8903电梯用钢丝绳GB 10058电梯技术条件GB 10059电梯试验方法GB 12974交流电梯电动机通用技术条件 3安装验收条件 3.1验收电梯得工作条件应符合GB 10058得规定。 3.2提交验收得电梯应具备完整得资料与文件。 3.2.1制造企业应提供得资料与文件:a.装箱单;b.产品出厂合格证;c.机房井道布置图;d.使用维护说明书(应含电梯润滑汇总图表与电梯功能表);e.动力电路与安全电路得电气线路示意图及符号说明;f.电气敷线图;g.部件安装图;h.安装说明书;i安全部件:门锁装置、限速器、安全钳及缓冲器型式试验报告结论副本,其 中限速器与渐进式安全钳还须有调试证书副本。 3.2.2安装企业应提供得资料与文件:a.安装自检记录;b.安装过程中事故记录与处理报告;c.由电梯使用单位提出得经制造企业同意得变更设计得证明文件。 3.3安装完毕得电梯及其环境应清理干净。机房门窗应防风雨,并标有“机房重地,闲人免进”字样。通向机房得通道应畅通、安全,底坑应无杂物、积水与油污。机房、井道与底坑均不应有与电梯无关得其她设置。 3.4电梯各机械活动部位应按说明书要求加注润滑油。各安全装置安装齐全、位置正确,功能有效,能可靠得保证电梯安全运行。 3.5电梯验收人员必须熟悉所验收得电梯产品与本标准规定得检验方法与要求。 3.6验收用检验器具与试验载荷应符合GB 10059规定得精度要求,并均在计量检定周期内。 4检验项目及检验要求 4.1机房 4.1.1每台电梯应单设有一个切断该电梯得主电源开关,该开关位置应能从机房入口处方便迅速地接近,如几台电梯共用同一机房,各台电梯主电源开关应易于识别。其容量应能切断电梯正常使用情况下得最大电流,但该开关不应切断下列供电电路:a.轿厢照明与通风;b.机房与滑轮间照明;c.机房内电源插座;d.轿顶与底坑得电源插座;e.电梯井道照明;f.报警装置。 4.1.2每台电梯应配备供电系统断相、错相保护装置,该装置在电梯运行中断相也应起保护作用。 4.1.3电梯动力与控制线路应分离敷设,从进机房电源起零线与接地线应始终分开,接地线得颜色为黄绿双色绝缘电线,除36V以下安全电压外得电气设备金属罩壳均应设有易于识别得接地端,且应有良好得接地。接地线应分别直接接至接地线柱上,不得互相串接后再接地。 4.1.4线管、线槽得敷设应平直、整齐、牢固。线槽内导线总面积不大于槽净面积60;线管内导线总面积不大于管内净面积40;软管固定间距不大于1m,端头固定间距不大于0.1m。 4.1.5控制柜、屏得安装位置应符合:a.控制柜、屏正面距门、窗不小于600mm;b.控制柜、屏得维修侧距墙不小于600mm;c.控制柜、屏距机械设备不小于500mm。 4.1.6机房内钢丝绳与楼板孔洞每边间隙均应为2040mm,通向井道得孔洞四周应筑一高50mm以上得台阶。 4.1.7曳引机承重梁如需埋入承重墙内,则支承长度应超过墙厚中心20mm,且不应小于75mm。 4.1.8在电动机或飞轮上应有与轿厢升降方向相对应得标志。曳引轮、飞轮、限速器轮外侧面应漆成黄色。制动器手动松闸扳手漆成红色,并挂在易接近得墙上。 4.1.9曳引机应有适量润滑油。油标应齐全,油位显示应清晰,限速器各活动润滑部位也应有可靠润滑。 4.1.10制动器动作灵活,制动时两侧闸瓦应紧密、均匀地贴合在制动轮得工作面上,松闸时应同步离开,其四角处间隙平均值两侧各不大于0.7mm。 4.1.11限速器绳轮、选层器钢带轮对铅垂线得偏差均不大于0.5mm,曳引轮、导向轮对铅垂线得偏差在空载或满载工况下均不大于2mm。 4.1.12限速器运转应平稳、出厂时动作速度整定封记应完好无拆动痕迹,限速器安装位置正确、底座牢固,当与安全钳联动时无颤动现象。 4.1.13停电或电气系统发生故障时应有轿厢慢速移动措施,如用手动紧急操作装置,应能用松闸扳手松开制动器,并需用一个持续力去保持其松开状态。 4.2井道 4.2.1每根导轨至少应有2个导轨支架,其间距不大于2.5m,特殊情况,应有措施保证导轨安装满足GB7588规定得弯曲强度要求。导轨支架水平度不大于1.5,导轨支架得地脚螺栓或支架直接埋入墙得埋入深度不应小于120mm。如果用焊接支架其焊缝应就是连续得,并应双面焊牢。 4.2.2当电梯冲顶时,导靴不应越出导轨。 4.2.3每列导轨工作面(包括侧面与顶面)对安装基准线每5m得偏差均应不大于下列数值:轿厢导轨与设有安全钳得对重导轨为0.6mm;不设安全钳得T型对重导轨为1.0mm。在有安装基准线时,每列导轨应相对基准线整列检测,取最大偏差值。电梯安装完成后检验导轨时,可对每5m铅垂线分段连续检测(至少测3次),取测量值间得相对最大偏差应不大于上述规定值得2倍。 4.2.4轿厢导轨与设有安全钳得对重导轨工作面接头处不应有连续缝隙,且局部缝隙不大于0.5mm,导轨接头处台阶用直线度为0.01300得平直尺或其她工具测量,应不大于0.05mm,如超过应修平,修光长度为150mm以上,不设安全钳得对重导轨接头处缝隙不得大于1mm,导轨工作面接头处台阶应不大于0.15mm,如超差亦应校正。 4.2.5两列导轨顶面间得距离偏差:轿厢导轨为 mm,对重导轨为 mm。 4.2.6导轨应用压板固定在导轨架上,不应采用焊接或螺栓直接连接。 4.2.7轿厢导轨与设有安全钳得对重导轨得下端应支承在地面坚固得导轨座上。 4.2.8对重块应可靠紧固,对重架若有反绳轮时其反绳轮应润滑良好,并应设有挡绳装置。 4.2.9限速器钢丝绳至导轨导向面与顶面二个方向得偏差均不得超过10mm。 4.2.10轿厢与对重间得最小距离为50mm,限速器钢丝绳与选层器钢带应张紧,在运行中不得与轿厢或对重相碰触。 4.2.11当对重完全压缩缓冲器时得轿顶空间应满足;a.井道顶得最低部件与固定在轿顶上设备得最高部件间得距离(不包括导靴或滚轮,钢丝绳附件与垂直滑动门得横梁或部件最高部分)与电梯得额定速度V(单位:ms)有关,其值应不小于(0.3+0.035V2)m。b.轿顶上方应有一个不小于0.5m0.6m0.8m得矩形空间(可以任何面朝下放置),钢丝绳中心线距矩形体至少一个铅垂面距离不超过0.15m,包括钢丝绳得连接装置可包括在这个空间里。 4.2.12封闭式井道内应设置照明,井道最高与最低0.5m以内各装设一灯外,中间灯距不超过7m。 4.2.13电缆支架得安装应满足:a.避免随行电缆与限速器钢丝绳、选层器钢带、限位极限等开关、井道传感器及对重装置等交叉;b.保证随行电缆在运动中不得与电线槽、管发生卡阻;c.轿底电缆支架应与井道电缆支架平行,并使电梯电缆处于井道底部时能避开缓冲器,并保持一定距离。 4.2.14电缆安装应满足:a.随行电缆两端应可靠固定;b.轿厢压缩缓冲器后,电缆不得与底坑地面与轿厢底边框接触;c.随行电缆不应有打结与波浪扭曲现象。 4.3轿厢 4.3.1轿厢顶有反绳轮时,反绳轮应有保护罩与挡绳装置,且润滑良好,反绳轮铅垂度不大于1 mm。 4.3.2轿厢底盘平面得水平度应不超过31 000。 4.3.3曳引绳头组合应安全可靠,并使每根曳引绳受力相近,其张力与平均值偏差均不大于5,且每个绳头锁紧螺母均应安装有锁紧销。 4.3.4曳引绳应符合GB 8903规定,曳引绳表面应清洁不粘有杂质,并宜涂有薄而均匀得ET极压稀释型钢丝绳脂。 4.3.5轿内操纵按钮动作应灵活,信号应显示清晰,轿厢超载装置或称量装置应动作可靠。 4.3.6轿顶应有停止电梯运行得非自动复位得红色停止开关,且动作可靠,在轿顶检修接通后,轿内检修开关应失效。 4.3.7轿厢架上若安装有限位开关碰铁时,相对铅垂线最大偏差不超过3mm。 4.3.8各种安全保护开关应可靠固定,但不得使用焊接固定,安装后不得因电梯正常运行得碰撞或因钢丝绳、钢带、皮带得正常摆动使开关产生位移、损坏与误动作。 4.4层站 4.4.1层站指示信号及按钮安装应符合图纸规定,位置正确,指示信号清晰明亮,按钮动作准确无误,消防开关工作可靠。 4.4.2层门地坎应具有足够得强度,水平度不大于21 000,地坎应高出装修地面25mm。 4.4.3层门地坎至轿门地坎水平距离偏差为 mm。 4.4.4层门门扇与门扇,门扇与门套,门扇下端与地坎得间隙,乘客电梯应为16mm,载货电梯应为18 mm。 4.4.5门刀与层门地坎,门锁滚轮与轿厢地坎间隙应为510mm。 4.4.6在关门行程13之后,阻止关门得力不超过150N。 4.4.7层门锁钩、锁臂及动接点动作灵活,在电气安全装置动作之前,锁紧元件得最小啮合长度为7 mm。 4.4.8层门外观应平整、光洁、无划伤或碰伤痕迹。 4.4.9由轿门自动驱动层门情况下,当轿厢在开锁区域以外时,无论层门由于任何原因而被开启,都应有一种装置能确保层门自动关闭。 4.5底坑 4.5.1轿厢在两端站平层位置时,轿厢、对重装置得撞板与缓冲器顶面间得距离,耗能型缓冲器应为150400mm,蓄能型缓冲器应为200350mm,轿厢、对重装置得撞板中心与缓冲器中心得偏差不大于20mm。 4.5.2同一基础上得两个缓冲器顶部与轿底对应距离差不大于2mm。 4.5.3液压缓冲器柱塞铅垂度不大于0.5,充液量正确。且应设有在缓冲器动作后未恢复到正常位置时使电梯不能正常运行得电气安全开关。 4.5.4底坑应设有停止电梯运行得非自动复位得红色停止开关。 4.5.5当轿厢完全压缩在缓冲器上时,轿厢最低部分与底坑底之间得净空间距离不小于0.5m,且底部应有一个不小于0.5m0.6m1.0m得矩形空间(可以任何面朝下放置)。 4.6整机功能检验 4.6.1曳引检查a.在电源电压波动不大于2工况下,用逐渐加载测定轿厢上、下行至与对重同一水平位置时得电流或电压测量法,检验电梯平衡系数应为4050,测量表必须符合电动机供电得频率、电流、电压范围。b.电梯在行程上部范围内空载上行及行程下部范围125额定载荷下行,分别停层3次以上,轿厢应被可靠地制停(下行不考核平层要求),在125额定载荷以正常运行速度下行时,切断电动机与制动器供电,轿厢应被可靠制动。c.当对重支承在被其压缩得缓冲器上时,空载轿厢不能被曳引绳提升起。d.当轿厢面积不能限制载荷超过额定值时,再需用150额定载荷做曳引静载检查,历时10min,曳引绳无打滑现象。 4.6.2限速器安全钳联动试验a.额定速度大于0.63ms及轿厢装有数套安全钳时应采用渐进式安全钳,其余可采用瞬时式安全钳;b.限速器与安全钳电气开关在联动试验中动作应可靠,且使曳引机立即制动;c.对瞬时式安全钳,轿厢应载有均匀分布得额定载荷,短接限速器与安全钳电气开关,轿内无人,并在机房操作下行检修速度时,人为让限速器动作。复验或定期检验时,各种安全钳均采用空轿厢在平层或检修速度下试验。对渐进式安全钳,轿厢应载有均匀分布125得额定载荷,短接限速器与安全钳电气开关,轿内无人。在机房操作平层或检修速度下行,人为让限速器动作。以上试验轿厢应可靠制动,且在载荷试验后相对于原正常位置轿厢底倾斜度不超过5。 4.6.3缓冲试验a.蓄能型缓冲器仅适用于额定速度不大于1ms得电梯,耗能型缓冲器可适用于各种速度得电梯;b.对耗能型缓冲器需进行复位试验,即轿厢在空载得情况下以检修速度下降将缓冲器全压缩,从轿厢开始离开缓冲器一瞬间起,直到缓冲器回复到原状,所需时间应不大于120s。 4.6.4层门与轿门联锁试验a.在正常运行与轿厢未停止在开锁区域内,层门应不能打开;b.如果一个层门与轿门(在多扇门中任何一扇门)打开,电梯应不能正常启动或继续正常运行。 4.6.5上下极限动作试验设在井道上下两端得极限位置保护开关,它应在轿厢或对重接触缓冲器前起作用,并在缓冲器被压缩期间保持其动作状态。 4.6.6安全开关动作试验电梯以检修速度上下运行时,人为动作下列安全开关2次,电梯均应立即停止运行。a.安全窗开关,用打开安全窗试验(如设有安全窗);b.轿顶、底坑得紧急停止开关;c.限速器松绳开关。 4.6.7运行试验a.轿厢分别以空载、50额定载荷与额定载荷三种工况,并在通电持续率40情况下,到达全行程范围,按120次h,每天不少于8h,各起、制动运行1000次,电梯应运行平稳、制动可靠、连续运行无故障。b.制动器温升不应超过60K,曳引机减速器油温升不超过60K,其温度不应超过85,电动机温升不超过GB 12974得规定。c.曳引机减速器,除蜗杆轴伸出一端渗漏油面积平均每小时不超过150cm2外,其余各处不得有渗漏油。 4.6.8超载运行试验断开超载控制电路,电梯在110得额定载荷,通电持续率40情况下,到达全行程范围。起、制动运行30次,电梯应能可靠地起动、运行与停止(平层不计),曳引机工作正常。 4.7整机性能试验 4.7.1乘客与病床电梯得机房噪声、轿厢内运行噪声与层、轿门开关过程得噪声应符合GB 10058规定要求。 4.7.2平层准确度应符合GB 10058规定要求。 4.7.3整机其她性能宜符合GB 10058有关规定要求。 5验收规则 5.1检验按表1规定项目进行。 5.2判定规则 5.2.1开关层、轿门过程噪声、平层准确度按GB 10058规定判定。 5.2.2凡重要项目中任一项不合格,或一般项目中不合格超过8项,均判定为不合格。如重要项目均合格,一般项目中不合格不超过8项,则允许调整修复,并对原不合格项目及相关项目给予补检。凡最终重要项目全部合格,一般项目中不合格不超过3项,判定为合格,准于验收。判为安装不合格得电梯需全面修复,修复后再次报请验收。 5.3交付检验验收合格后,参加验收得各方代表应在附录A(参考件)“电梯安装验收证书”上签字盖章后,方能生效。表1电梯安装验收检验项目分类表序号项类检验项目备注一、机房 1.1条主电源开关要求 1.2条断、错相保护装置 1.3条敷线与接地要求 1.4条线管、槽敷设要求 1.5条控制柜、屏安装位置 1.6条楼板钢丝绳洞口要求 1.7条曳引机承重梁要求 1.8条旋转轮等涂色标志 1.9条旋转部件润滑要求 1.10条制动器松、合闸要求 1.11条绳、带轮铅垂度要求 1.12条限速器运转等要求 1.13条停电或故障应急措施 二、井道 2.1条导轨安装要求2.2条导轨上端位置要求2.3条导轨侧工作面直线度2.4条导轨接头要求2.5条导轨顶面间距2.6条导轨固定要求2.7条导轨下端支承地面要求2.8条对重装置要求2.9条限速器绳至导轨面偏差2.10条轿厢与对重距离等要求2.11条轿顶最小空间要求 2.12条井道照明要求2.13条电缆支架安装要求2.14条电缆安装要求三、轿厢 3.1条轿顶反绳轮要求3.2条轿底水平度3.3条曳引绳头组合等要求3.4条曳引绳要求3.5条轿内操纵要求3.6条轿顶停止开关 3.7条轿架限位碰铁安装要求3.8条安全保护开关安装要求 四、层站 4.1条层站指示要求4.2条层门地坎要求4.3条层、轿门地坎间距4.4条层门与地坎间隙4.5条门刀与层门等间隙4.6条门阻止力4.7条门锁要求 4.8条层门外观要求4.9条层门自动关闭装置五、底坑 5、1条轿底与缓冲器等间距 5.2条缓冲器顶面水平高差5.3条缓冲器柱塞铅垂度5.4条底坑停止开关要求 5.5条轿底最小间距与空间 六、整机功能 6.1条曳引及平衡系数检查 6.2条限速器、安全钳联动试验 6.3条缓冲试验 6.4条层门与轿门联锁试验 6.5条上、下极限动作试验 6.6条安全开关动作试验 6.7条运行试验 6.8条超载运行试验 6、9 条噪声限值要求检验 6、10条平层准确度检验注:表中打星为重要项目,其余为一般项目。 附录A 电梯安装验收证书 (参考件) 国家级电梯安装许可证号: 安装合同号:单位名称 地址 电话 电报挂号建设单位使用单位安装单位电梯生产厂电梯出厂合同号 电梯出厂日期电梯安装开工日期 竣工日期整机电梯类别 曳引机型号电梯型号 编号额定载重量,kg 速比额定速度,ms 根数层、站、门 曳引绳直径,mm驱动方式 曳引轮节径,mm控制方式 电动机型号曳引比 功率,kW开门方式 同步转速,rmin开门方向 额定电流,A开门宽度,mm 绝缘等级轿厢规格Lbh,mm 制动器电压,V维持电压,V井道尺寸编号该电梯已按GB 10058电梯技术条件与GBl0060电梯安装验收规范安装验收完毕,验收合格,可以投入使用。送验单位:安装负责人;验收单位:验收负责人;日期:年月日
