计量基础知识.ppt

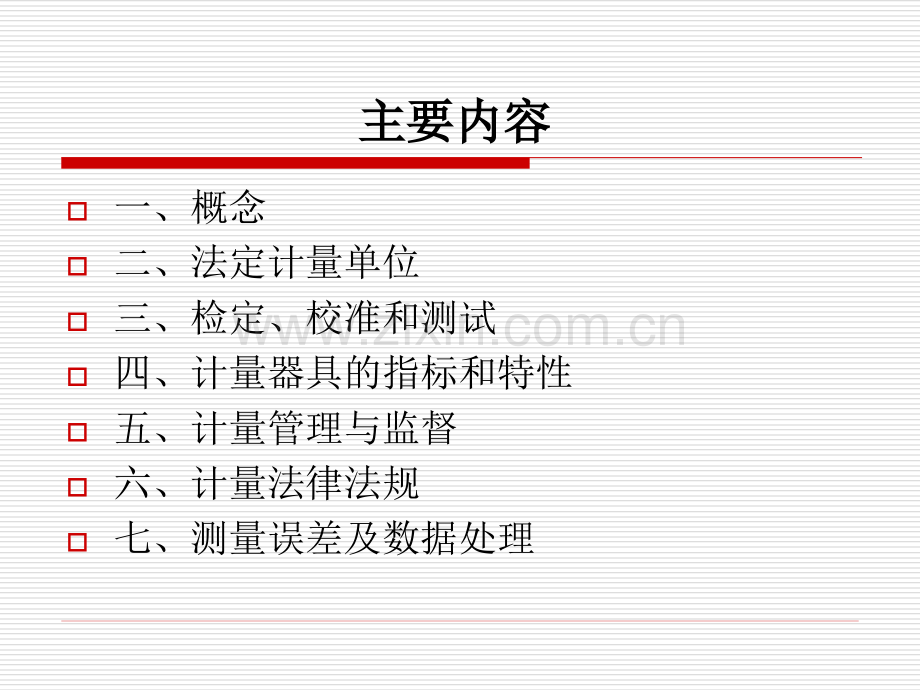

计量基础知识计量基础知识计量基础知识计量基础知识常德市计量测试检定所常德市计量测试检定所 2008年4月 主要内容主要内容o一、概念o二、法定计量单位o三、检定、校准和测试o四、计量器具的指标和特性o五、计量管理与监督o六、计量法律法规o七、测量误差及数据处理一、基本概念一、基本概念o量：量：现象、物体或物质可定性区别和定量确定的属性。o量值：量值：一般由一个数乘以测量单位所表示的特定量的大小。o计量计量单位：单位：为定量表示同种量的大小而约定地定义和采用的特定量。o计量：计量：实现单位统一、量值准确可靠的活动。o计量学：计量学：关于测量的科学。o计量学的研究内容主要有：量和单位；计量器具；量值传递与量值溯源；测量误差、测量不确定度与数据处理以及计量管理等。二、计量单位二、计量单位o1、国际单位制o国际单位制是由国际计量大会（CGPM）采纳和推荐的一种一贯单位制。它的国际通用符号为“SI”。o2、法定计量单位：法定计量单位是由国家法律承认，具有法定地位的计量单位。现行的法定计量单位是1984年2月27日由国务院发布的关于在我国统一实行法定计量单位的命令中规定的。4、法定计量单位的构成o中华人民共和国计量法第三条规定：国际单位制单位和国家选定的其它计量单位，为国家法定计量单位。o法定计量单位的内容包括：o SI基本单位o SI导出单位o 我国选定的可与国际单位制单位并用的非国际单位制单位o 由以上单位构成的组合形式单位o 由SI词头与和以上单位构成的倍数单位 SI基本单位o SI基本单位o量的名称量的名称 单位名称单位名称 单位符号单位符号o长度 米 mo质量 千克（公斤）kgo时间 秒 so电流 安培 Ao热力学温度 开尔文 Ko物质的量 摩尔 molo发光强度 坎德拉 cd SI导出单位o 包括SI辅助单位在内的具有专门名称的SI导出单位o量的名称量的名称 单位名称单位名称 单位符号单位符号 其它表示式例其它表示式例o平面角 弧度 rado立体角 球面度 sro频率 赫兹 Hz s-1o力；重力 牛顿 N kgm/s2o压力，压强；应力帕斯卡 Pa N/m2o能量；功；热 焦尔 J Nmo功率；辐射通量 瓦特 W J/so电荷量 库伦 C Aso电位；电压；电动势 伏持 V W/Ao电容 法拉 F C/Vo量的名称量的名称 单位名称单位名称 单位符号单位符号 其它表示式例其它表示式例o电阻 欧姆 V/Ao电导 西门子 S A/Vo磁通量 韦伯 Wb Vso磁通密度，磁感应强度 特斯拉 T Wb/m2o电感 亨利 H Wb/Ao摄氏温度 摄氏度 o光通量 流明 lm cdsro光照度 勒克斯 lx lm/m2o放射性活度 贝可勒尔 Bq s-1o吸收剂量 戈瑞 Gy J/kgo剂量当量 希沃特 Sv J/kg 我国选定的可与国际单位制单位并用的非国际单位制单（4）由SI词头与和以上单位构成的倍数单位三、检定、校准三、检定、校准o检定检定verification：查明和确认计量器具是否符合法定要求的程序，它包括检查、加标记和（或）出具检定证书。o计量器具：计量器具：单独地或连同辅助设备一起用以进行测量的器具。o首次检定：首次检定：对未曾检定过的新计量器具进行的一种检定。o后续检定：后续检定：计量器具首次检定后的任何一种检定：o1）强制性周期检定；o2）修理后检定；o3）周期检定有效期内的检定，不论是由用户提出请求，或者由于某种理由，在有效期内封印不再有效。o周期检定：周期检定：按时间间隔和规定程序，对计量器具定期进行的一种后续检定。o检定证书：检定证书：证明计量器具已经过检定获满意结果的文件。o不合格通知书（检定结果通知书）不合格通知书（检定结果通知书）：声明计量器具不符合有关法定要求的文件。o校准校准calibration：在规定条件下，为确定测量仪器或测量系统所指示的量值，或实物量具或参考物质所代表的量值，与对应的由标准所复现的量值之间关系的一组操作。o注：o1：校准结果既可给出被测量的示值，又可确定示值的修正值。o2、校准也可确定其他计量特性，如影响量的作用。o3、校准结果可以记录在校准证书或校准报告中。检定和校准的区别 1、校准不具法制性，是企业自愿溯源行为；检定则具有法制性，属计量管范畴的执法行为。2、校准主要确定测量仪器的示值误差，检定则是对其计量特性及技术要求的全面评定。3、校准的依据是校准规范、校准方法，通常应作统一规定，有时也可自行制定；检定的依据则是检定规程。4、校准通常不判断测量仪器合格与否，必要时也可确定其某一性能是否符合预期要求；检定则必须做出合格与否的结论。5、校准结果通常是出具校准证书或校准报告；检定结果则是合格的发检定证书，不合格的发不合格通知书。四、计量器具的指标和特性四、计量器具的指标和特性o标称值标称值：测量仪器上表明或指导其使用的量值，该值为圆整值或近似值。o示值示值：由计量器具所指示的被测量值。o量程量程：标称范围两极限之差的模。o测量范围测量范围：测量仪器的误差处在规定极限内的一组被测量的值。o测量仪器的准确度测量仪器的准确度：测量仪器给出接近于真值的响应能力。o准确度等级准确度等级：符合一定的计量要求，使误差保持在规定极限以内的测量仪器的等别、级别。o测量仪器的测量仪器的示值示值误误差：测量仪器示值与对应输入量的真值之差。o测量仪器的测量仪器的最大允许误差最大允许误差：对给定的测量仪器，规范、规程等所允许的误差极限值。五、计量管理与监督五、计量管理与监督o法制计量：法制计量：计量的一部分，即与法定计量机构所执行工作有关的部分，涉及到对计量单位、测量方法、测量设备和测量实验室的法定要求。o法定计量机构法定计量机构：负责在法制计量领域实施法律和法规的机构。o计量保证计量保证：用于保证计量可靠和适当的测量准确度的全部法规、技术手段及必要的各种动作。o计量控制计量控制：根据国家法规由指定的机构提供计量保证的工作体系。计量控制通过计量器具控制、计量监督和计量评审予以实施。o计量器具控制计量器具控制：确定计量器具的性能并签发该计量器具法定地位的官方文件。这种控制可包括对该计量器具的下列动作中的一项、两项或三项：型式批准、检定、检验。o计量监督计量监督：为核查计量器具是否依照计量法律、法规正确使用和诚实使用，而对计量器具制造、安装、修理或使用进行控制的程序。这种监督也可扩展到对预包装品上指示量正确性的控制。六、计量法律法规六、计量法律法规o计量法律：计量法律：中华人民共和国计量法（全国人大制定，国家主席令发布）o计量法规：计量法规：中华人民共和国计量法实施细则，地方计量管理条例等（国务院或地方人大制定发布）o计量规章：计量规章：计量检定规程，计量检定规范，有关计量管理办法等（国家和地方质量技术监督局制定发布）七、测量误差及数据处理七、测量误差及数据处理o1、测量误差、测量误差：测量结果与被测量真值之间的差值。o 测量误差测量结果真值o真值：在一定时间和空间条件下，某量所体现的客观存在的真实数据。o标准器相对真值标准器相对真值 高一级标准器的误差与低一级标准或普通仪器的误差相比，为其1/31/10时，可以认为前者是后者的相对真值。o2、误差的分类、误差的分类o绝对误差：绝对误差：（绝对）误差=测量结果-真值o修正值：修正值：真值=测量结果+修正值o相对误差：相对误差：相对误差=绝对误差真值100%o粗大误差：粗大误差：超过在规定条件下预期的误差就是粗大误差。o3、误差的来源、误差的来源o被测对象自身缺陷或变化引起的误差。o测量过程中产生的误差：o测量装置的误差o环境条件变化所引起的误差o测量原理方法所引起的误差o人为因素引起的误差o 有效数字有效数字o若测量结果经修约后的数值，其修约误差绝对值小于0.5（末位），则该数值称为有效数字。即从左起第一个非零的数字到最末一位数字止的所有数字都是有效数字。o 数值修约规则数值修约规则o 拟舍弃的数字的最左一位数字小于5时，则舍去，即保留的各位数字不变；o 拟舍弃的数字的最左一位数字大于5时，或是5且其后跟有并非全为零的数字时，则进1，即保留的末位数字加1；o 拟舍弃的数字的最左一位数字为5而其后无数字或皆为0时，若保留的末位数字为奇数（1，3，5，7，9），则进1；为偶数（2，4，6，8，0），则舍去。谢谢大家！Thank you！
