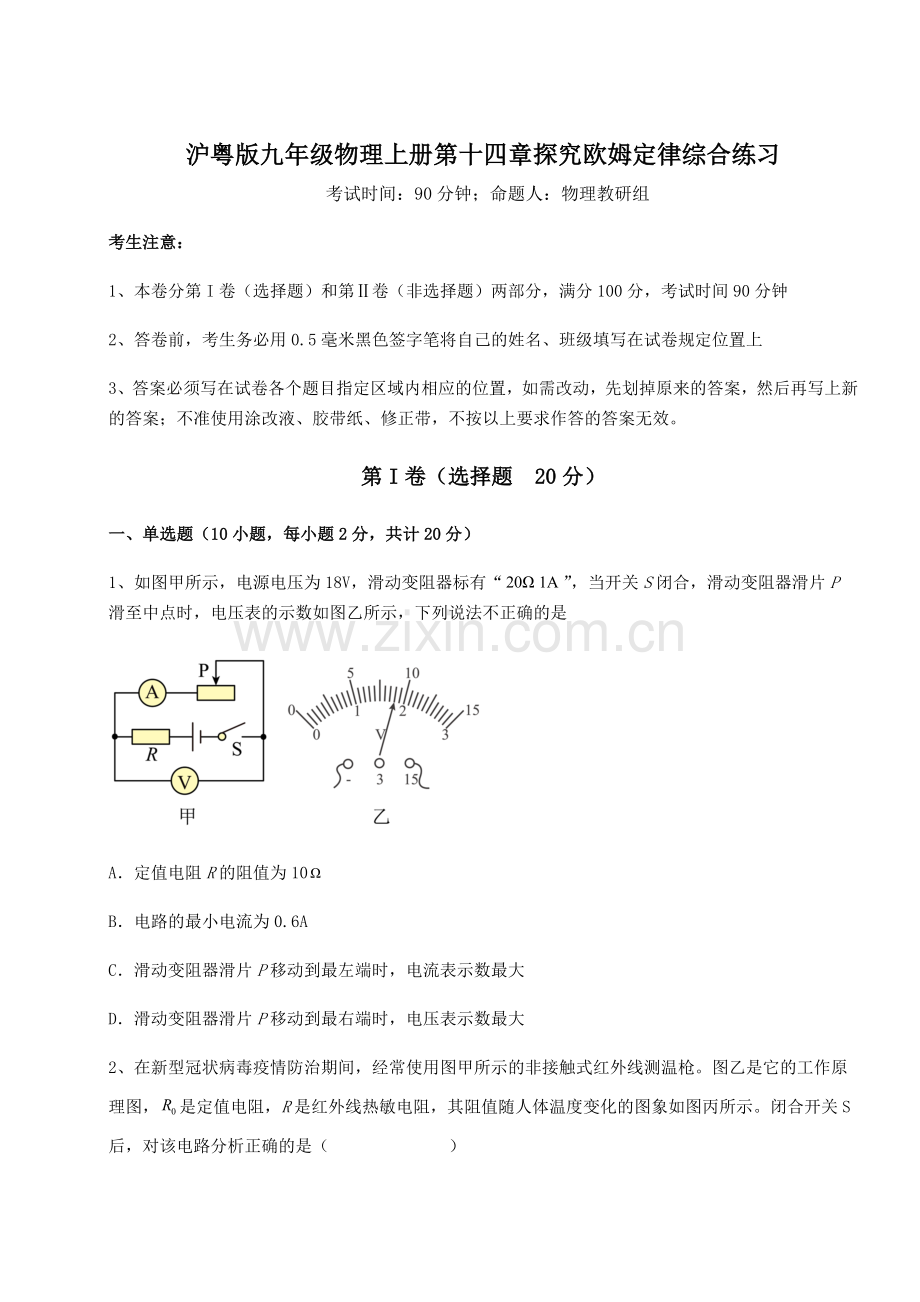

沪粤版九年级物理上册第十四章探究欧姆定律综合练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）
一、单选题（10小题，每小题2分，共计20分）
1、如图甲所示，电源电压为18V，滑动变阻器标有“”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是

A．定值电阻R的阻值为10
B．电路的最小电流为0.6A
C．滑动变阻器滑片P移动到最左端时，电流表示数最大
D．滑动变阻器滑片P移动到最右端时，电压表示数最大
2、在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。图乙是它的工作原理图，是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。闭合开关S后，对该电路分析正确的是（       ）

A．体温越高，R的阻值越大 B．体温越高，电压表的示数越大
C．体温越低，R两端的电压越小 D．体温越低，通过的电流越大
3、利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb==，横截面积关系为Sa=Sb=Sc=，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（　　）

A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系
B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系
C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系
D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系
4、某同学连接了如图所示的电路，已知每节干电池的电压为1.5V，小灯泡L的额定电压为2.5V。该同学进行多次测量，得到的数据如下表所示。依据已知和表格中的数据，下列说法正确的是（　　）

U/V
0.9
1.3
1.7
2.1
2.5
I/A
0.18
0.22
0.24
0.26
0.28
A．当小灯泡两端电压为0.9V时，小灯泡的电阻为20Ω
B．当小灯泡两端电压从0.9V变为1.3V过程中，小灯泡电阻阻值不变
C．小灯泡正常发光时，通过它的电流为0.3A
D．小灯泡的额定功率为0.7W
5、科学方法在物理问题的研究中，起到了重要的作用。比如，两个定值电阻，一个5Ω，一个10Ω，粗细均匀。以下描述正确的是（　　）
A．如果这两个电阻的材料相同，则5Ω的长度一定大于10Ω的长度
B．如果这两个电阻的材料不同，则5Ω的长度一定小于10Ω的长度
C．如果这两个电阻的材料、横截面积相同，则5Ω的长度一定小于10Ω的长度
D．如果这两个电阻的材料、长度相同，则5Ω的横截面积一定小于10Ω的横截面积
6、下列关于电流、电压、电阻的叙述正确的是（        ）
A．电压是电路中形成电流的原因
B．电路中只要有电压就一定有电流
C．电路中电流小是因为电阻大
D．某导体电阻随通过电流的增大而减小
7、在如图甲所示的电路中，电源两端的电压恒为U，定值电阻的阻值为R1，两电流表均有“-”“0.6”“3”三个接线柱。当开关S闭合后，电流表A1、A2的指针均如图乙所示，此时滑动变阻器R2接入电路中的电阻值为RP。下列说法中正确的是（　　）

A．电阻R1两端的电压U1、R2两端的电压U2与U之间满足U>U1=U2
B．通过R2的电流为0.24A
C．电阻R1∶RP=4∶1
D．在滑片向右滑动过程中，电流表A1的示数变大，电流表A2的示数不变
8、如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光。一段时间后，一盏灯突然熄灭，而电压表和电流表示数都不变，则故障原因可能是（　　）

A．灯L1短路 B．灯L1断路 C．灯L2短路 D．灯L2断路
9、如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端向A端移动的过程中（　　）

A．电流表的示数变大， 电压表的示数变大
B．电流表的示数变小， 电压表的示数变小
C．电流表的示数变小， 电压表的示数变大
D．电流表的示数变大， 电压表的示数变小
10、如图所示电路，电源电压恒定，R1、R2、R3均为定值电阻。当开关S闭合，S1、S2断开时，电流表A的示数为0.2A；当开关S、S1闭合，S2断开时，电流表A的示数为0.4A；当开关S、S1、S2都闭合时，电流表A的示数为0.5A，则（　　）

A．R1:R2=2:1 B．R1:R3=1:1
C．R2:R3=1:2 D．R1:R2:R3=2:2:1
第Ⅱ卷（非选择题 80分）
二、填空题（5小题，每小题4分，共计20分）
1、小明看到菜市场上的电子秤后，查电脑了解了电子秤的工作原理，知道了电子秤的原理图，如图所示，它可以反映弹簧上方金属片受到压力的大小。其中Rˊ是滑动变阻器，R是定值电阻，电源电压恒定不变，根据你所学的知识，你认为压力表实际上是一个_____表。当金属片受到的压力增大时，变阻器的阻值________，压力表示数______（选填“变大”、“变小”或“不变”）。

2、如图甲所示的电路，电源电压保持不变，为定值电阻，滑动变阻器的滑片从端滑到端的过程中，消耗的电功率与通过的电流的关系图像如图乙所示。则电源电压为______V；滑片从端滑到端的过程中，滑动变阻器消耗的最大电功率是______W。

3、钢丝钳的钳柄上套有橡胶套：①橡胶套有凹凸不平的花纹，自的是增大手与钳柄之间的______；②橡胶是______（选填“导体”或“绝缘体”），用钢丝钳维修电路时可防止触电。
4、物理学研究中经常用到一些科学方法．例如：研究电流时与水流进行对比，这属于运用了______法；研究串联、并联电路时，引入“总电阻”，这属于运用了______法；研究电路中电流与电压、电阻的关系所得出的规律时，需要运用______法。
5、如图所示的电路中，电源电压为U0且保持不变，电阻R1、R2的阻值均为R0，闭合开关S，电路正常工作，一段时间后，发现电路中至少有一个电表的示数变大，故障只发生在电阻R1、R2上，将电流表A与R1位置互换后，电压表与电流表的示数不发生变化，写出两电表的示数及对应的故障______。

三、计算题（5小题，每小题8分，共计40分）
1、如图所示，电源电压为6V且保持不变，闭合开关S，电压表V1示数为4V，电流表示数为0.4A，求：
（1）电阻R1的阻值大小；
（2）电阻R2的阻值大小；

2、如图所示，电源两端电压为6V且保持不变，R2的阻值为20Ω。闭合开关S，电流表示数为0.1A。求：
（1）电阻R2两端的电压；
（2）电阻R1的阻值。

3、如图所示电路中，电源两端电压保持不变，R1和R2为两个定值电阻，其中R2=20Ω。当开关S1、S2均闭合时，电流表示数为0.9A，然后只将开关S2断开，电流表示数减小了0.6A．求：
（1）电源电压U；
（2）电阻R1的阻值。

4、如图所示，电源电压恒定，R2的阻值为10Ω，R3的阻值为100Ω，R1的阻值小于40Ω。当S闭合，S1、S2断开时，电流表的示数为0.5A；当S、S1、S2都闭合时，电流表的示数变化了0.4A，求：
（1）当S、S1、S2都闭合时，电流表的示数为多少？
（2）电源电压和R1的阻值。

5、在图1所示电路，电源电压为12伏不变，定值电阻R1＝5欧，滑动变阻器标有“20Ω 1.5A”字样。闭合电键，电流表示数为0.6安。求：
（1）电阻R1两端的电压；
（2）滑动变阻器R2接入电路的阻值；
（3）通过计算说明：在电路安全前提下，选择电压表不同的量程时，通过移动滑动变阻器的滑片位置，能否使指针指在如图所示位置处。

四、实验探究（2小题，每小题10分，共计20分）
1、某实验小组探究电流与电压的关系。实验中有一组器材：电压恒为3V的电源、电流表、滑动变阻器、开关和导线，由于缺少定值电阻，小明找来一个小灯泡L，小明连接的实物图如图甲所示。

实验序号
1
2
3
4
5
6
U/V
0.5
1.0
1.5
2
2.5
3.0
I/A
0.1
0.2
0.3
0.4
0.45
0.5
（1）请根据实物图，在图乙的虚线框中画出电路图；( )
（2）连接好电路后，闭合开关，发现无论怎样移动滑片，电压表的示数约为3V保持不变，电流表的示数几乎为零，则电路的故障可能是 ______（选填“小灯泡L短路”、“小灯泡L断路”或“滑动变阻器断路”）；
（3）排除故障后，将多次实验测得的数据记录在表格中，请根据表格中的数据，在图丙的坐标图中画出小灯泡L的U﹣I图像；( )
（4）排除误差和干扰因素后，分析图像可知，电阻一定时，小灯泡的电流与电压成 ________比；
（5）造成I﹣U图像不在同一条直线的原因是：_________。
2、小刚用如图所示的实验器材来研究调光台灯的工作原理，并连接了部分实验电路。
（1）小刚在连接实验电路之前，应该首先将开关______；
（2）请你用笔画线代替导线，帮小刚连接成完整的实验电路，并让开关闭合时滑动变阻器连入电路的电阻最大______；
（3）小刚连接完成上述实验电路，检查无误后，闭合开关。发现小灯泡不亮。小刚想：是不是电路中某处发生了断路？此时，小刚检验实验电路是否发生断路最简单的操作是：______，观察小灯泡是否发光；
（4）小强认为在电路中连入一只电流表，观察电流表是否有示数也能判断电路是否发生了断路。若按照小强的方法进行判断，电流表可以串联在这个电路中的 ______。
A．电源和开关之间                                                            B．开关和小灯泡之间
C．小灯泡和滑动变阻器之间                                               D．滑动变阻器和电源之间

-参考答案-
一、单选题
1、C
【详解】
A．电源电压为18V，滑动变阻器滑片P滑至中点时，滑动变阻器阻值为10Ω，刚好分得9V电压，根据串联电路分压定律可得定值电阻R的阻值为10，A正确，但不符合题意；
B．当滑动变阻器滑片P滑到最右端时，电路电阻最大，电流最小为

B正确，但不符合题意；
C．滑动变阻器能承受的最大电流为1A，因此电路最小电阻为

滑动变阻器至少接入的电阻为

当滑动变阻器往左滑动的过程中，接入电阻小于8Ω时，电路电路大于1A，滑动变阻器烧坏，此时电路电流为0A，C错误，但符合题意；
D．滑动变阻器滑片P移动到最右端时，滑动变阻器电阻最大，电压表测量滑动变阻器电压，根据串联电路分压原理可知，电压表示数最大，D正确，但不符合题意。
故选C。
2、B
【详解】
A．体温越高，R的阻值越小，故A错误；
B．体温越高，R的阻值越小，根据串联分压，电阻阻值变小，电阻R的电压变小，而电压表测量的是定值电阻的电压故电压表的示数越大，故B正确；
C．体温越低，R的阻值越大，根据串联分压，电阻阻值变大，R两端的电压越大，故C错误；
D．体温越低，R的阻值越大，总电阻变大，电流变小，通过的电流越小，故D错误。
故选B。
3、A
【详解】
a、b、c、d四根合金丝，a、c、d均为镍铬合金丝，b为锰铜合金丝，长度关系为

横截面积关系为

A．选用a和b进行实验，a和b长度相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟导体材料的关系，故A正确；
B．选用c和d进行实验，c和d长度相同，横截面不相同，材料相同，因此根据控制变量法，可以探究导体电阻跟导体横截面的关系，故B错误；
C．选用a和c进行实验，a和c长度不相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟长度的关系，故C错误；
D．选用b和d进行实验，b和d长度不相同，横截面不相同，材料不同，有多个变量，无法得出结果，故D错误。
故选A。
4、D
【详解】
A．由表格中的数据知，当小灯泡两端电压为0.9V时，由得小灯泡的电阻为5Ω，故A错误；
B．由表格中的数据知，当小灯泡两端电压为1.3V时，通过小灯泡的电流为0.22A，由得小灯泡的电阻为5.9Ω，比电压为0.9V时小灯泡的电阻大，故B错误；
CD．灯泡L的额定电压为2.5V，由表格中的数据知，小灯泡正常发光时，通过它的电流为0.28A，小灯泡的定功率为
P额=U额×I额=2.5V×0.28A=0.7W
故C错误，D正确；
故选D。
5、C
【详解】
A．两个电阻粗细均匀、材料相同，电阻越大，长度越长，所以10Ω的电阻较长，故A选项错误；
B．两个电阻粗细均匀，若材料不同，无法判断两个电阻的长度大小，故B错误；
C．两个电阻粗细均匀、材料相同，电阻越大，长度越长，所以10Ω的电阻较长，故C选项正确；
D．两个电阻的材料、长度相同，横截面积越大，电阻越小，所以10Ω的电阻较小；故D错误。
选C。
6、A
【详解】
A．电压是电路中形成电流的原因，在电压的作用下电荷发生定向移动形成电流，故A正确；
B．有电压，且必须是闭合的回路，才会有电流，故B错误；
C．电路中电流小可能是因为电阻大，也可能是因为电压低，故C错误；
D．电阻是导体的一种属性，与电流的大小、电压的大小无关，故D错误。
故选A。
7、C
【详解】
A．由电路图可知，电阻R1和滑动变阻器R2并联，电流表A1测干路电流，A2表测支路电流，电压表测电源电压。由于并联电路两端的电压相等且都等于电源电压，所以电阻R1两端的电压U1、R2两端的电压U2与U之间满足U=U1=U2，故A错误；
B．并联电路中，干路电流大于支路电流，由于电流表A1测干路电流，所以A1接的是大量程，分度值为0.1A，所以干路电流为1.2A；由于指针指在同一位置时，A2表测通过R1的电流，接的是小量程，分度值为0.02A，故通过R1的电流为0.24A，由并联电路电流特点可知，通过R2的电流为
I2=I-I1=1.2A-0.24A=0.96A
故B错误；
C．通过R1的电流I1=0.24A，通过R2的电流I2=0.96A，此时滑动变阻器R2接入电路中的电阻值为RP，由于并联电路两端的电压相等，所以有
I1R1=I2RP
带入数据可得

故C正确；
D．在并联电路中，支路互不影响，所以在滑片向右滑动过程中，电流表A2的示数不变；由于向右移动滑动变阻器接入阻值变大，电压不变，根据可知，通过R2的电流变小，即电流表A1的示数变小，故D错误。
故选C。
8、B
【详解】
开关S闭合后，L1与L2并联，电流表测L2的电流，电压表测电源或灯泡两端电压。
AC．灯L1短路或灯L2短路，都会导致电源短路，会损坏电源，电流表与电压表均变为0，故AC不符合题意；
B．灯L1断路，由于并联电路相互不影响，L2仍能照常发光，电流表与电压表示数都不变，故B符合题意；
D．灯L2断路，该支路电流为0，电流表示数变为0，电压表测电源电压，保持不变，故D不符合题意。
故选B。
9、D
【详解】
由图可知，开关闭合，定值电阻R和滑动变阻器串联，电压表测量滑动变阻器两端的电压。将滑动变阻器的滑片由B端向A端移动的过程中，滑动变阻器连入电路的阻值变小，根据串联电路电阻特点可知，电路的总电阻变小，电源电压不变，由欧姆定律可知，通过电路的电流变大，即电流表示数变大；根据串联分压原理可知，滑动变阻器所分电压变小，电压表示数会变小，故D符合题意，ABC不符合题意。
故选D。
10、B
【详解】
当开关S闭合，S1、S2断开时，电路中只有R1，电源的电压不变，可得
U=I1R1=0.2A×R1
当开关S、S1闭合，S2断开时，电路中R1和R3并联，电源的电压不变，可得

当开关S、S1、S2都闭合时，电路中R1、R2和R3并联，电源的电压不变，可得

由以上三式联立可得：R1:R2:R3=1:2:1，即R1:R2=1:2，R1:R3=1:1，R2:R3=2:1，故ACD不符合题意，B符合题意。
故选B。
二、填空题
1、     电压     变大     变大
【详解】
[1][2][3]由图可知，金属片受到的压力增大时，滑片下移，滑动变阻器的电阻值变大，电路中的电流变小。根据欧姆定律可知，R两端的电压变小，串联电路两端的总电压一定，则滑动变阻器两端的电压变大。滑动变阻器两端的电压越大，表示弹簧受到的压力越大，压力表与电阻R'并联，所以压力表实际上是一个电压表。
2、     6     0.9
【详解】
[1]由图甲可知，两电阻串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。当滑动变阻器消耗的功率为0.8W时，电路中的电流I1=0.2A；由P=UI可得，此时R2的电压

由及串联电路的电压规律可得：电源电压
U=I1R1+U2=0.2A×R1+4V①
当滑动变阻器消耗的功率为0W时，即变阻器连入电路的电阻为零，电路只有R1，由图象可知此时电流I2=0.6A；由可得，电源的电压
U=I2R1=0.6A×R1  ②
由①②得
R1=10Ω
U=6V
[2]由图象可知，滑动变阻器全部接入电路中，其电阻最大，此时电流最小为I1=0.2A，则滑动变阻器的最大阻值为

滑片从端滑到端的过程中，滑动变阻器消耗的电功率

所以，当
R2=R1=10Ω
时，滑动变阻器消耗的电功率最大，则

3、     摩擦     绝缘体
【详解】
[1]橡胶套有凹凸不平的花纹，是通过改变接触面的粗糙程度来增大摩擦力的。
[2]橡胶是绝缘体，不易导电，这样可防止触电。
4、     类比     等效替代     控制变量
【详解】
[1] 类比法，是一种最古老的认知思维与推测的方法，是对未知或不确定的对象与已知的对象进行归类比较，进而对未知或不确定对象提出猜测。水流学生很熟悉，但电流不直观，学生很难理解，利用水流来帮助学生理解电流，称为类比法。
[2] 等效替代法是指在研究某一个物理现象和规律中，因实验本身的特殊限制或因实验器材等限制，不可以或很难直接揭示物理本质，而采取与之相似或有共同特征的等效现象来替代的方法。在研究串并联电路时，由于电阻较多，难以分析理解，可以用一个电阻来替代多个电阻在电路中的效果来研究，故称为等效替代法。
[3]控制变量法是指当有多个因素可能影响实验结果时，每次只选择一个因素进行研究，其它因素相同。电流的大小与电压和电阻均有关，研究与电压关系时，电压一定，改变电阻，反之研究与电压关系时，电阻一定，改变电压。故称为控制变量法。
5、电流表示数为，电压表示数为U0时，R1短路；电流表示数为0时，电压表示数为U0，R2断路
【详解】
由图可知，R1与R2串联，电流表测电路中的电流，电压表测R2两端的电压，闭合开关S，电路正常工作，一段时间后，发现电路中至少有一个电表的示数变大。且将电流表A与R1位置互换后，电压表与电流表的示数不发生变化。
①若R1短路，只有R2接入的简单电路，电压表变成测电源电压，电压表示数增大为U0；电路中总电阻减小，电流增大，电路表示数

当电流表A与R1位置互换后，电压表还是测电源电压，示数为U0，电流表示数为

前后两次电表示数不变，符合题意。
②若R1断路，电压表和电流表示数都为0，与题目中所述至少有一个电表的示数变大不符合，故R1断路不符合题意。
③若R2短路，电压表测一根导线两端的电压，示数为0；电流表示数变大，示数为

当电流表A与R1位置互换后，电压表测电源电压，示数为U0，跟电压表与电流表的示数不发生变化不符合，故不符合题意。
④若R2断路，电压表测电源电压，示数为U0，电流表示数为0，当电流表A与R1位置互换后，电压表还是测电源电压，示数为U0，电流表示数为0，符合题意。
综上所述：电流表示数为，电压表示数为U0时，R1短路；电流表示数为0时，电压表示数为U0，R2断路。
三、计算题
1、（1）10Ω；（2）5Ω
【详解】
解：（1）由图可知，两电阻串联，电压表V1测电阻R1两端的电压，电压表V2测电阻R2两端的电压，电阻R1的阻值为

（2）电压表V2的示数为
U2=U-U1=6V-4V=2V
电阻R2的阻值为

答：（1）电阻R1的阻值为10Ω；
（2）电阻R2的阻值为5Ω。
2、（1）2V；（2）40Ω
【详解】
解：（1）由电路图可知，R1与R2串联，电流表测电路中的电流。电阻R2两端的电压
U2=IR2=0.1A×20Ω=2V
（2）因串联电路中总电压等于各分电压之和，所以，R1两端的电压
U1=U-U2=6V-2V=4V
电阻R1的阻值

答：（1）电阻R2两端的电压是2V；
（2）电阻R1的阻值是40Ω。
3、（1）12V；（2）40Ω
【详解】
解：（1）当开关S1、S2均闭合时，两电阻并联，电流表测量干路电流，电流表示数为0.9A，当开关S1闭合、S2断开时，电路为R1的简单电路，电流表测量通过电路的电流，电流表示数减小了0.6A，由并联电路各元件独立工作、互不影响知道，通过R2的电流为0.6A，并联电路各支路两端电压相等，由欧姆定律知道，电源电压
U=I2R2=0.6A×20Ω=12V
（2）根据并联电路的电流特点可知通过R1的电流为
I1=I﹣I2=0.9A﹣0.6A=0.3A
由欧姆定律知道，电阻R1的阻值

答：（1）电源电压U为12V；
（2）电阻R1的阻值为40Ω。
4、（1）0.9A；（2）15V，20Ω
【详解】
解：（1）当S、S1、S2都闭合时，R2被短路，此时R1和R3并联接入电路中，电流表测干路中的电流，此时的总电阻要小于R1，当S闭合，S1、S2断开时，R1和R2串联接入电路中，此时的总电阻要大于R1，所以，R1和R3并联的总电阻小于R1和R2串联的总电阻，由欧姆定律可知，当S、S1、S2都闭合时，干路中的电流变大，并联后干路中的电流为
I′=0.4A+0.5A=0.9A
（2）当S闭合，S1、S2断开时，R1和R2串联接入电路中，电源电压
U=I(R1+R2)=0.5A×(R1+10Ω)①
当S、S1、S2都闭合时，R1和R3并联接入电路中，电源电压
②
由①和②得到
R1=20Ω或R1=50Ω
因为R1的阻值小于40Ω，所以R1=20Ω；电源电压
U=I(R1+R2)=0.5A×(20Ω+10Ω)=15V
答：（1）当S、S1、S2都闭合时，电流表的示数为0.9A；
（2）电源电压是15V和R1的阻值是20Ω。
5、（1）3V；（2）15Ω；（3）不能
【详解】
解：（1）由电路图知，R1与R2串联，电压表测R1两端电压，
U1＝IR1＝0.6A×5Ω＝3V
（2）串联电路总电压等于各部分电压之和，所以滑动变阻器两端的电压
U2＝U﹣U1＝12V﹣3V＝9V
R215Ω
（3）若电压表使用0~3V，由图2知，电压表分度值0.1V，示数为2V，R1两端电压
U1′＝U﹣U2′＝12V﹣2V＝10V
此时电路中电流
I12A＞1.5A
所以通过移动变阻器滑片的位置，不能使电压表指针分别指在图（b）所示位置处；若电压表使用0~15V，由图2知，电压表分度值0.5V，示数为10V，R1两端电压
U1′′＝U﹣U2′′＝12V﹣10V＝2V
此时电路中电流
I1′0.4A
变阻器连入电路的电阻
R2′25Ω＞20Ω
所以通过移动变阻器滑片的位置，不能使电压表指针分别指在图2所示位置处。
答：（1）R1两端的电压为3V；
（2）滑动变阻器接入电路的电阻为15Ω；
（3）在电路安全前提下，选择电压表不同的量程时，通过移动变阻器滑片的位置，不能使电压表指针分别指在图2所示位置处。
四、实验探究
1、          小灯泡断路          正     灯泡的电阻随着温度的升高而变大
【详解】
（1）[1]根据实物图画出对应的电路图，如下图所示：

（2）[2]若小灯泡L短路，电路为通路，电流表有示数，电压表无示数，不符合题意；若小灯泡L断路，电流表没有示数，电压表与电源连通测电源电压，电压表指针有明显偏转，符合题意；若滑动变阻器断路，则两表都没有示数，不符合题意。
（3）[3]根据表格数据描点画出图像，如下所示：

（4）[4]排除误差和干扰因素后，分析图像可知，电阻一定时，小灯泡的电流与电压成正比。
（5）[5]造成I﹣U图像不在同一条直线上，说明小灯泡的电阻不是一个定值，造成这种现象的原因是灯泡的电阻受温度的影响，灯泡的电阻随着温度的升高而变大。
2、     断开          向右移动滑片     ABCD
【详解】
（1）[1]在连接电路前，开关应处于断开状态。
（2）[2]题目所进行的探究是用滑动变阻器来调节小灯泡的亮暗程度，那么变阻器应串联在电路中，而变阻器的接线柱应是一上一下的接法。电路中，滑片置于变阻器的最左端，为了让变阻器接入电路的阻值最大，下面的接线柱应接在右端，电路连接如下：

（3）[3]闭合开关，小灯泡不亮，可能是变阻器接入电路的阻值太大，造成电路中的电流太小，那么可向右调节滑片，让变阻器接入电路的阻值变小，观察小灯泡是否发光。
（4）[4]实验所用电路是串联电路，则电流处处相等，那么可将电流表接入电路的ABCD任何一处。
