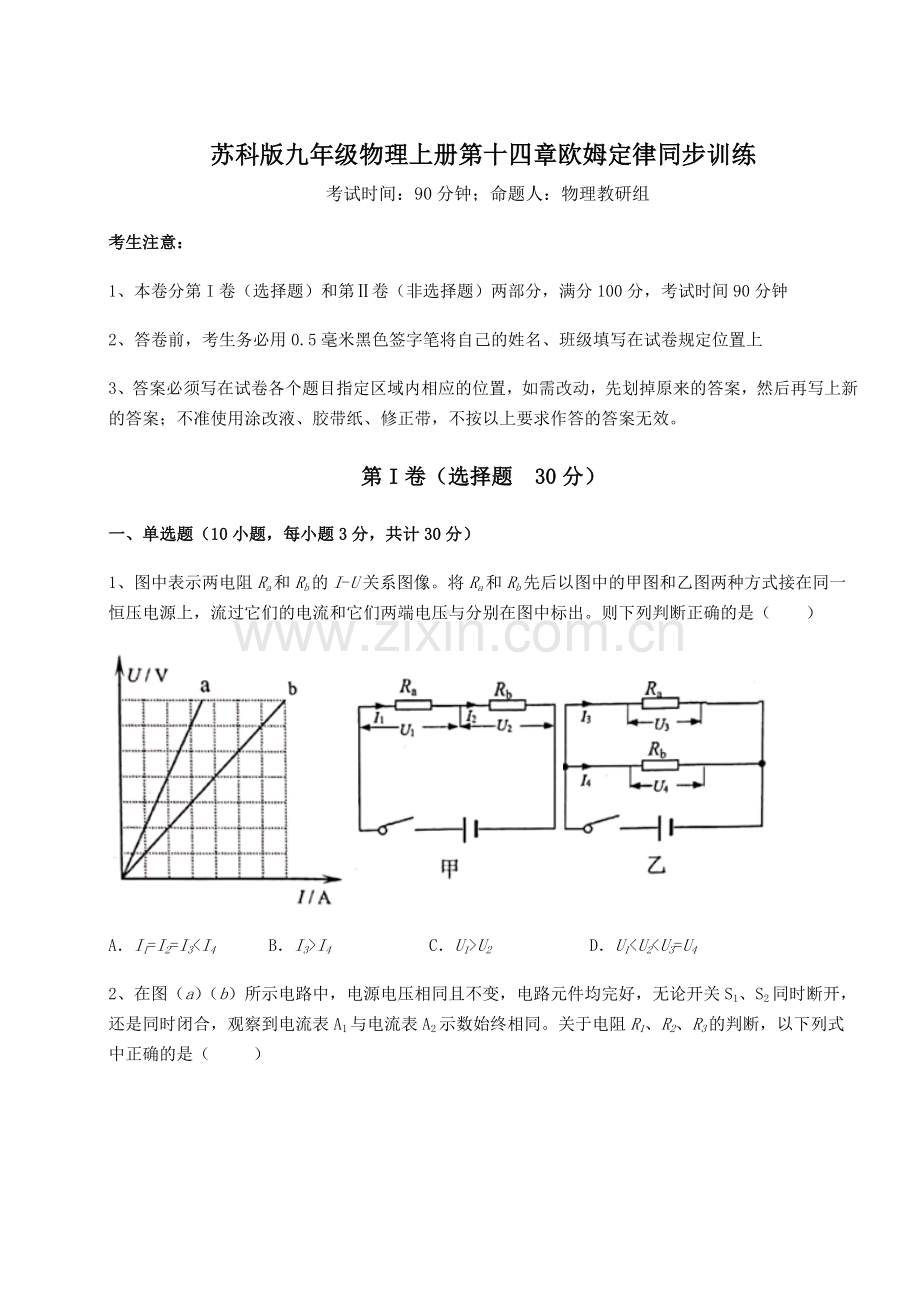

2022-2023学年度苏科版九年级物理上册第十四章欧姆定律同步训练试题(详解版).docx

苏科版九年级物理上册第十四章欧姆定律同步训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、图中表示两电阻Ra和Rb的I-U关系图像。将Ra和Rb先后以图中的甲图和乙图两种方式接在同一恒压电源上，流过它们的电流和它们两端电压与分别在图中标出。则下列判断正确的是（　　）

A．I1=I2=I3<I4 B．I3>I4 C．U1>U2 D．U1<U2<U3=U4
2、在图（a）（b）所示电路中，电源电压相同且不变，电路元件均完好，无论开关S1、S2同时断开，还是同时闭合，观察到电流表A1与电流表A2示数始终相同。关于电阻R1、R2、R3的判断，以下列式中正确的是（ ）

A．R3=R1+R2
B．R2=R1+R3
C．R1>R2>R3
D．R3>R1>R2
3、在图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P由最右端向中间移动时，变小的是（　　）

A．电流表A示数与电流表A1示数的差值
B．电流表A示数与电流表A1示数的比值
C．电压表V示数与电流表A示数的比值
D．电压表V示数与电流表A1示数的比值
4、下列物品中，通常情况下属于导体的是（　　）
A．不锈钢尺 B．橡胶手套
C．塑料笔杆 D．陶瓷碗
5、在图的电路中，电源电压相同且不变，。图（a）中电流表的示数为I，通过和电流分别为和；图（b）中电流表的示数为，通过和电流分别为和。有如下判断：①等于；②小于；③大于；④I小于；其中正确的有（　　）

A．1个 B．2个 C．3个 D．4个
6、在收音机等电器中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法正确的是（　　）

A．电位器与用电器并联
B．只把A和C接入电路，可以改变通过电位器的电流
C．将B、C两点接入电路，当滑片顺时针旋动时，接入电路电阻变小
D．将A、B两点接入电路，当滑片逆时针旋动时，接入电路电阻变大
7、学习了电学知识后，小宇同学设计了如图所示的汽车油量表的工作原理图，油量表是由电压表或电流表改装的，已知R'为定值电阻，R相当于滑动变阻器，电源电压保持不变，则下列说法正确的是（ ）

A．油量表是由电压表改装的
B．油量表的“0”刻度线一定与改装前的电表原“0”刻度线重合
C．当油箱内的燃油减少时，滑动变阻器R的阻值变小
D．当油箱内的燃油增多时，油量表的示数变大
8、如图是电阻甲和乙的U﹣I图像，下列说法正确的是（　　）

A．当乙两端电压是2.5V时，其电阻是10Ω
B．当甲两端电压是1V时，通过的电流是0.4A
C．将甲和乙串联，若电流为0.3A，则它们两端的总电压为2V
D．将甲和乙并联，若电压为1V，则它们的干路电流为0.4A
9、关于串并联电路，下列说法正确的是（　　）
A．串联电路中各用电器两端电压一定不相等
B．并联电路中通过各用电器的电流一定不相等
C．并联电路中的总电阻比各支路电阻大
D．串联电路中通过各用电器的电流一定相等
10、在图（a）、（b）所示的电路中，电源电压相同且不变，电阻R2的阻值大于电阻R3的阻值，则下列关于电流表A1、A2和A3示数的说法中正确的是（　　）

A．电流表A1的示数一定等于A2的示数
B．电流表A1的示数可能小于A3的示数
C．电流表A2的示数一定小于A3的示数
D．电流表A2的示数可能等于A3的示数
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图甲所示，是一种自动测定油箱内油面高度的装置，其中油量表是用______表改装的。当油箱中的油面下降时，R的电阻值将______（选填“增大”“减小”或“不变”）；定值电阻R1、R2的U﹣I关系图象如图乙所示，则R1∶R2＝______。

2、如图是某影城外手机充电宝租用柜，使用时可以扫码租用充电宝，归还后机器会自动给充电宝充电，以便下次再用。在给充电宝充电时，充电宝相当于______（填“用电器”或“电源”）；充电时各充电宝之间是______（填“串联”或“并联”）关系；可租用的充电宝上亮有绿灯，该灯是一个发光二极管，其具有______性。

3、在如图所示的电路中，电源电压保持不变，当电键S由断开变为闭合时，电流表的示数将______，电压表的示数将______。（均选填“变大”、“不变”或“变小”）

4、将一段导体接入电压为6V的电路中，通过导体的电流为0.2A，则该导体的电阻为_________Ω，当导体两端的电压增加1.5V时，通过导体的电流为_________A。
5、将电阻R接到3V电源上，通过R的电流为0.1A，则R＝______Ω。若R两端电压为0，则R＝______Ω。
三、计算题（5小题，每小题10分，共计50分）
1、如图所示，电源电压为6V且保持不变，滑动变阻器R2允许通过的最大电流为3A。当变阻器滑片P位于最大阻值处，闭合开关S，电流表A和A1示数如图中表盘所示。在保证电路安全工作的前提下，求：
（1）电阻R1的阻值；
（2）滑动变阻器R2的最大阻值；
（3）滑动变阻器R2连入电路中最小电阻。

2、如图甲所示的电路，电源电压保持不变，其中R2＝10Ω。
（1）闭合开关S后，电路中的电流大小为0.4A，电压表的示数为2V，求电阻R1的大小；
（2）电源电压的大小；
（3）若将R1和R2以如图乙的方式接入电路中，闭合开关S后，电流表A2的示数。

3、电流表的量程为0~0.6A，电压表的量程为0~15V，滑动变阻器标有“80Ω，1A”字样。电阻R0=30Ω，电路两端电压U不变，且U=24V，求在不超过电表量程的情况下，滑动变阻器R接入电路的电阻的变化范围。

4、如图所示的电路中，电源两端电压保持不变，电阻R1、R2分别为20Ω和30Ω，只闭合开关S1时，电流表的示数为0.3A，求：
（1）电源两端的电压；
（2）只闭合开关S2时，电流表的示数；
（3）开关S1、S2均闭合时，电流表的示数。

5、如图所示的电路中，电源两端电压保持不变，电阻R2的阻值为5Ω。闭合开关S，电流表A1的示数为0.9A，电流表A2的示数为0.6A。求：
（1）电源电压；
（2）R1的阻值。

-参考答案-
一、单选题
1、C
【解析】
【详解】
AB．如图甲所示，两电阻串联，故电流相等电流为

作一条垂直于电流轴的垂线，根据图像可知，当电流相等时， a的电压大于b的电压，即 U1>U2；如图乙所示，两电阻并联， 电压相等，故 U3=U4，作一条垂直于电压轴的垂直，表示电压相同时，b的电流大于a的电流，即I3小于I4；由于甲电路与乙电路相比，甲是两电阻串联，总电阻最大，电流最小，故电流关系为

故AB错误；
CD．两电阻并联时，电压为电源电压，是最大的，故电压关系是

故C正确；D错误。
故选C。
2、C
【解析】
【详解】
AB．当开关S1、S2同时断开时，（a）电路图中R1单独连入电路；（b）电路图中R2和R3串联。根据得，电流表A1和A2的示数为分别为

据题知，即

所以，。故AB错误；
CD．当开关S1、S2同时闭合时，（a）电路图中R1和R2并联；（b）电路图中R2被短路，R3被单独连入电路串联。根据得，电流表A1和A2的示数为分别为

据题知，即

即R3的阻值相当于R1和R2并联的总电阻，所以，。故D错误，C正确。
故选C。
3、C
【解析】
【详解】
A．由图可知，电阻R1和变阻器R2并联，电流表A1测量通过R1的电流，电流表A测量干路中的电流，电压表测量电源电压。当滑动变阻器的滑片P由最右端向中间移动时，电压表V的示数不变，变阻器R2接入电路中的电阻变小，由可知通过R2的电流变大，由并联电路电流的规律可知电流表A示数与电流表A1示数的差值等于通过R2的电流，所以电流表A示数与电流表A1示数的差值变大，故A不符合题意；
B．因并联电路中各支路独立工作、互不影响，所以滑片移动时，通过R1的电流不变，即电流表A1的示数不变，通过R2的电流变大，由并联电路的电流特点可知，干路电流变大，即电流表A的示数变大，电流表A示数与电流表A1示数的比值变大，故B不符合题意；
C．电压表V的示数不变，电流表A的示数变大，所以电压表V示数与电流表A示数的比值变小，故C符合题意；
D．电压表V的示数不变，电流表A1的示数不变，所以，电压表V示数与电流表A1示数的比值不变，故D不符合题意。
故选C。
4、A
【解析】
【详解】
A．通常情况下，不锈钢尺容易导电，是导体，故A符合题意；
BCD．橡胶手套、塑料笔杆和陶瓷碗通常情况下，不易导电，是绝缘体，故BCD不符合题意。
故选A。
5、B
【解析】
【详解】
①图（a）中R1和R2串联，电流表A1测量电路中的电流，由串联电路电流的规律可知等于，故①正确；
②图（b）中R3和R4并联，电流表A2测量干路中的电流，由并联电路电压的规律可知两个电阻两端的电压相等，因为

由可知大于，故②错误；
③通过电流

通过电流

因为

所以小于，故③错误；
④电流表的示数

电流表的示数为

由串并联电阻的规律可知
R串＞R2，R并＜R3
因为

所以I小于，故④正确，所以其中正确的有两个。
故选B。
6、D
【解析】
【详解】
A．电位器是一个滑动变阻器，滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的，电位器控制用电器时，需要与用电器串联，故A错误；
B．只把A和C接入电路，电位器的最大电阻接入电路，无法改变连入电路中电阻的大小，无法改变通过电位器的电流，故B错误；
C．只把B和C接入电路，滑片下方电阻丝接入电路，当滑片顺时针旋动时，B、C间电阻丝的长度变短，电位器接入电路电阻变小，故C正确；
D．只把A和B接入电路，滑片上方电阻丝接入电路，当滑片逆时针旋动时，接入电路电阻的长度变短，电阻变小，故D错误。
故选C。
7、D
【解析】
【详解】
A．由图知，油量表是串联在电路中，由电流表和电压表的使用规则判断，油量表是由流表改装的。故A错误；
B．由电路图可知，当油箱内燃油耗尽时，滑动变阻器接入电路的电阻最大，根据串联电路的电阻特点和欧姆定律可得，此时电路中的电流为，即此处应标油量表的零刻度线。故B错误；
C．由图知，当油箱内的燃油减少时，浮标下沉，滑动变阻器R接入电路的阻值变大。故C错误；
D．当油箱内的燃油增多时，浮标上浮，滑动变阻器R接入电路的阻值变小，根据知，电路中电流增大，油量表的示数变大。故D正确。
故选D。
8、C
【解析】
【详解】
A．由图像可知，当乙两端电压为2.5V时，通过的电流为0.5A，此时乙的阻值

故A错误；
B．由图像可知，当甲两端电压为1V时，通过它的电流为0.2A，故B错误；
C．将甲和乙串联，若电流为0.3A，则通过两电阻的电流均为0.3A，由图像可知此时电阻甲两端的电压为U甲′＝1.5V，电阻乙两端的电压U乙′＝0.5V。由串联电路中总电压等于各分电压之和可知，它们两端的电压
U＝U甲′+U乙′＝1.5V+0.5V＝2V
故C正确；
D．若甲和乙并联，若电压为1V，由于并联电路各之路电压相等，则它们两端的电压均为1V，由图像可知此时通过甲的电流I甲′＝0.2A，通过乙的电流I乙′＝0.4A，由并联电路中干路电流等于各支路电流之和可知，干路电流
I＝I甲′+I乙′＝0.2A+0.4A＝0.6A
故D错误。
故选C。
9、D
【解析】
【详解】
A．串联电路中电源两端电压等于各部分电路两端的电压之和，串联用电器的规格如果相同，则用电器两端的电压一定相等，若串联用电器的规格不相同，则用电器两端的电压一定不相等，故A错误；
B．并联电路中各用电器两端的电压一定相等，并联的用电器如果规格相同，则通过各用电器的电流一定相等，若并联用电器的规格不相同，则通过各用电器的电流一定不相等，故B错误；
C．并联电路中，电阻并联相当于增加了导体的横截面积，当导体的材料、长度和温度相同时，导体的横截面积越大，导体的电阻越小，所以并联电路中的总电阻比各支路电阻小，故C错误；
D．串联电路中电流处处相等，所以，串联电路中各用电器的电流一定相等，故D正确。
故选D。
10、D
【解析】
【详解】
A．闭合开关S后，由（a）电路图可知，电路为R1与R2的并联电路，电流表A1测干路电流，电流表A2测通过R2支路的电流，根据并联电路中电流的规律，电流表A1的示数一定大于A2的示数，故A错误；
B．电流表A1示数

由（b）电路图可知，R1与R3串联，电流表A3测电路电流，电流表A3示数

因为
＜R1＜R1＋R3
所以，电流表A1的示数一定大于A3的示数，故B错误；
CD．电流表A2示数

因为R2的阻值大于电阻R3，所以R1＋R3与R2的大小无法比较，所以电流表A2的示数可能大于、等于或小于A3的示数。故C错误，D正确。
故选D。
二、填空题
1、 电压 增大 1∶2
【解析】
【详解】
[1][2]由图甲可知，油量表与R0并联，因此油量表为电压表。当油箱中的油面下降时，指针（滑片）上移，R接入电路的电阻丝变长，故R接入电路的电阻增大。
[3]由图乙可知，U1=U2=6V时，通过定值电阻R1、R2的电流

由可得，定值电阻R1、R2的阻值

则

2、 用电器 并联 单向导电
【解析】
【详解】
[1]电源在电路中是提供电能的装置，用电器是消耗电能的装置；在给充电宝充电时，充电宝消耗电能，此时它相当于用电器。
[2]充电时各充电宝之间互不影响，则它们是并联的。
[3]发光二极管是由半导体材料制成的，其导电性能介于导体和绝缘体之间，具有单向导电性。
3、 变大 变大
【解析】
【详解】
[1]开关断开时，两电阻串联，开关闭合时，只有电阻R1接入电路，电路电阻变小，电源电压不变，由欧姆定律可知，电流表示数变大。
[2]由电路图可知，开关断开时，电压表测电阻R1两端的电压；当开关闭合时，R2被短路，电压表测电源电压，因此开关由断开到闭合过程中电压表示数变大。
4、 30 0.25
【解析】
【详解】
[1]导体的电阻为

[2]当导体两端的电压增加1.5V时，通过导体的电流为

5、 30 30
【解析】
【详解】
[1]由欧姆定律可得，电阻的阻值

[2]电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以R两端电压为0时，R的阻值仍为30Ω。
三、计算题
1、（1）20Ω；（2）5Ω；（3）2.22Ω
【解析】
【详解】
解：（1）由电路图可知，闭合开关后，电阻R1与滑动变阻器R2并联接在电源两端，电流表A1测R1的电流，电流表A测干路电流，由图可知，两电流表的指针偏转角度相同，则电流表A1所选量程为0~0.6A，电流表A所选量程为0~3A，流过电阻R1的电流为I1=0.3A，流过干路的电流为I=1.5A，由欧姆定律可知，电阻R1的阻值为

（2）由（1）中分析可知，当滑动变阻器的滑片P位于最大阻值处时，此时流过滑动变阻器的电流为

由欧姆定律可知，滑动变阻器的最大阻值为

（3）因并联电路中各支路互不影响，因此当滑动变阻器接入电路阻值发生变化时通过定值电阻R1的电流I1不变，仍为0.3A，由电流表A的量程可知，流过干路的电流最大为I0=3A，此时流过滑动变阻器的最大电流为

由欧姆定律可知，此时滑动变阻器连入电路中的最小阻值为

答：（1）电阻R1的阻值为20Ω；
（2）滑动变阻器R2的最大阻值为5Ω；
（3）滑动变阻器R2连入电路中最小电阻约为2.22Ω。
2、（1）5Ω；（2）6V；（3）1.8A
【解析】
【详解】
解：（1）由图甲可知，闭合开关S后，两电阻串联，电压表测R1两端的电压，由欧姆定律可得电阻R1的阻值

（2）串联电路总电阻等于各分电阻之和，由欧姆定律可得电源电压

（3）由图乙可知，闭合开关S后，两电阻并联接入电路，电流表A2测通过干路的电流，电流表A1测通过R1的电流，由欧姆定律可知，通过R1的电流为

通过R2的电流为

并联电路干路电流等于各支路电流之和，所以电流表A2的示数为

答：（1）电阻R1为5Ω；
（2）电源电压为6V；
（3）电流表A2的示数为1.8A。
3、10Ω~50Ω
【解析】
【详解】
由电路图可知，电阻R0和滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路中的电流。因电流表量程为0~0.6A，滑动变阻器允许的最大电流为1A，因此电路允许的最大电流为0.6A，此时滑动变阻器接入电路的阻值最小，由欧姆定律可得，此时电路的最小总电阻为

因串联电路的总电阻等于各部分电阻之和，所以滑动变阻器接入电路的最小阻值为

当电压表示数为15V时，滑动变阻器接入电路的阻值最大，因串联电路两端电压等于各部分电压之和，所以此时R0两端电压为

因串联电路处处电流相等，所以此时电路电流为

此时滑动变阻器接入电路的最大阻值为

因滑动变阻器的最大阻值为80Ω，满足条件，所以滑动变阻器接入电路的阻值范围是10Ω~50Ω。
答：滑动变阻器接入电路的阻值范围是10Ω~50Ω。
4、（1）6V；（2）0.2A；（3）0.5A
【解析】
【详解】
解：（1）只闭合开关S1时，只有电阻R1接入电路中，电流表测的是通过电阻R1的电流，由可得，电源两端的电压为

（2）只闭合开关S2时，只有电阻R2接入电路中，电流表测的是通过电阻R2的电流，因此电流表的示数为

（3）开关S1、S2均闭合时，电阻R1和R2并联，因此电阻R1和R2两端的电压仍然为电源电压6V。根据并联电路中电流的规律可知电流表的示数为各支路电流之和。即

答：（1）电源两端的电压为6V；
（2）只闭合开关S2时，电流表的示数为0.2A；
（3）开关S1、S2均闭合时，电流表的示数为0.5A。
5、（1）3V；（2）10Ω
【解析】
【详解】
解：（1）两电阻并联，电流表A2测量电阻R2的电流，电流表A1测量干路电流，根据并联电路电源电压等于各用电器两端的电压，故电源电压为

（2）R1的电流为

R1的阻值

答：（1）电源电压为3V；
（2）R1的阻值为10Ω。
