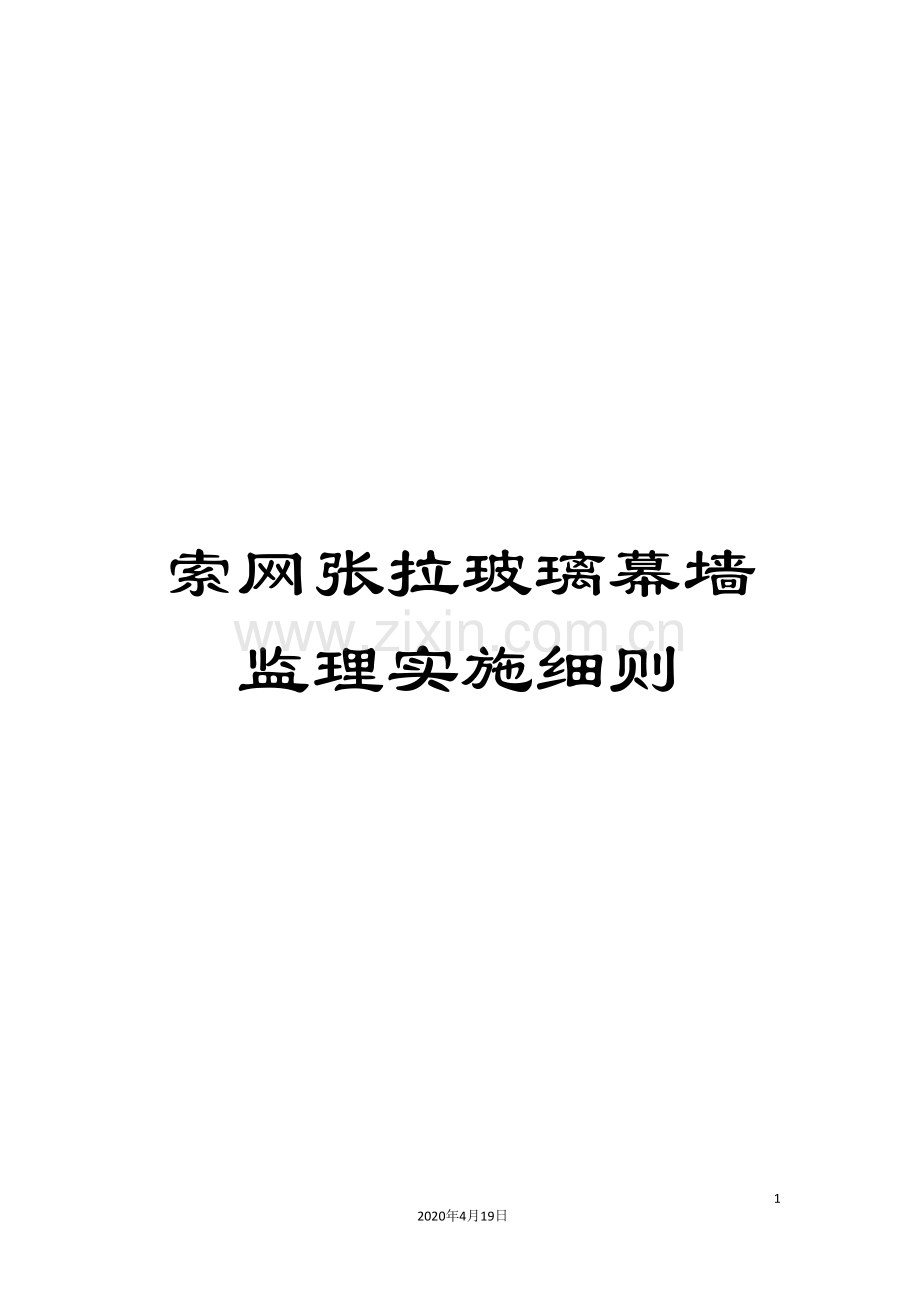

索网张拉玻璃幕墙监理实施细则

15
2020年4月19日
文档仅供参考

中国航海博物馆工程

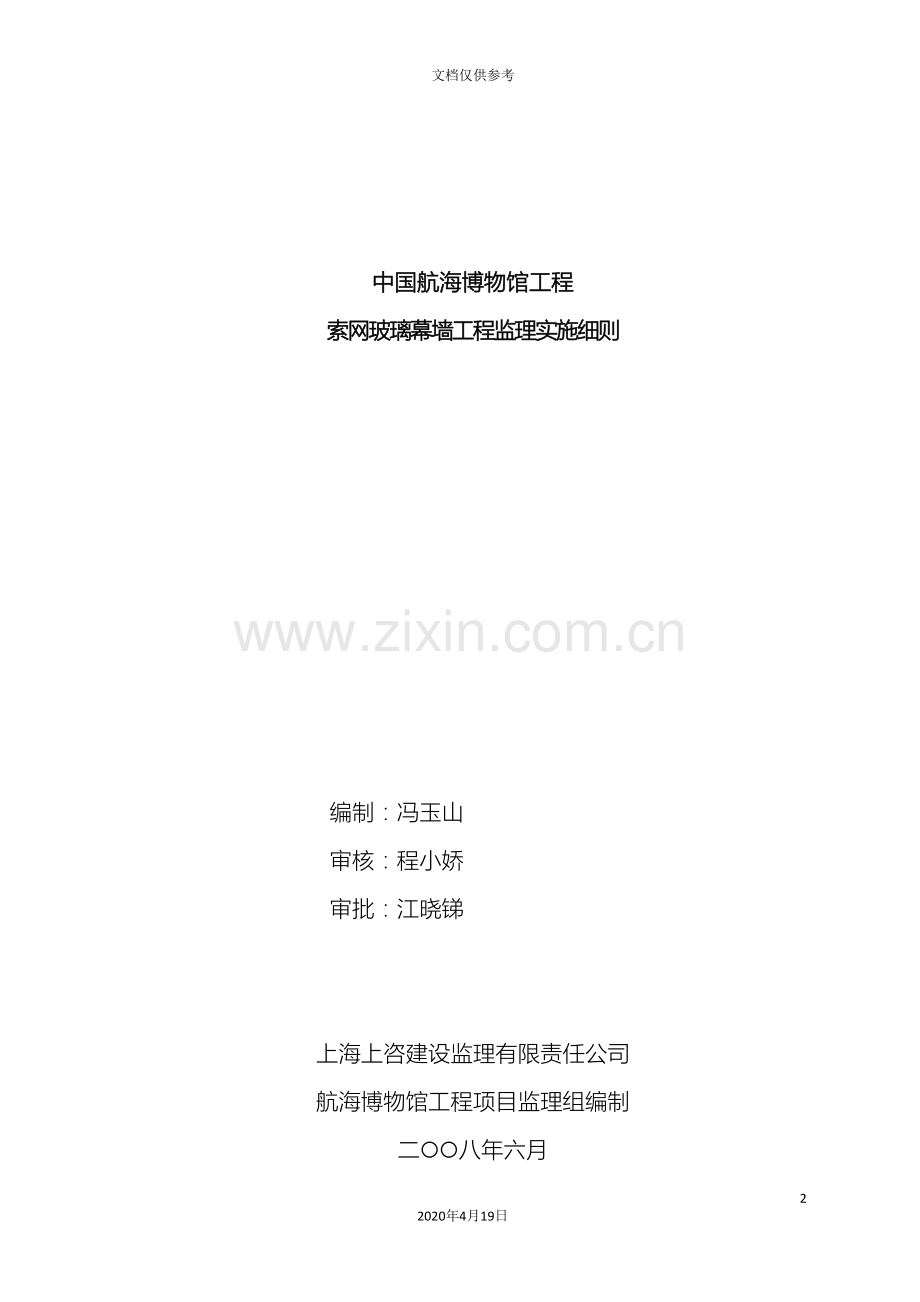

索网玻璃幕墙工程监理实施细则

编制：冯玉山
审核：程小娇
审批：江晓锑

上海上咨建设监理有限责任公司
航海博物馆工程项目监理组编制
二○○八年六月
上海中国航海博物馆索网玻璃幕墙工程
监理实施细则
一、 工程概况
中国航海博物馆中央帆体钢结构为钢网格结构与钢索张拉结构，它由东西两片呈曲面三角形风帆和南北两片单层索网体系组成。帆体的基本体系由风帆屋面、单层索网玻璃幕墙以及边侧玻璃等三部分构成，结构系可分为主从结构体系，主结构体系包括边缘箱梁和三绞拱,从结构体系包括侧幕墙、钢立柱、屋面两向正交月牙形桁架体系、单层索网体系。中央帆体钢索网，不但是玻璃幕墙的支撑体系，而且是联系两片帆体钢结构成整体，形成结构体系总刚度的关键部分。两片帆体相交处的高度即玻璃幕墙立面的高度约40m，玻璃幕墙立面在不同高度，宽度各不相同，最宽处约24m，并呈现找形双曲面幕墙，其特点是：单层钢索的横竖索在张拉过程中互相牵制，索网的最后形状要满足玻璃幕墙安放的精度要求，而且索网的预张力还必须保证在以后多种工况下索网始终处于张紧工作状态。在索预张拉过程中钢结构应始终处于安全状态，双曲面索网的状态，故每块玻璃间均有夹角，玻璃形状变化大；每块玻璃四点略微不共面等。为了确保施工质量，实现质量目标，制定本监理细则。
二、 监理依据：
1设计图纸和有关的相应设计文件。
2 设计交底、施工图会审纪要和专家技术论证意见。
3 计变更通知单、技术核定单和有效的约定书。
4 审定的施工组织设计（施工方案）。
5 经过专家评审的中央帆体施工质量验收标准。
6 《钢结构工程施工质量及验收规范》GB50205- 。
7 《建筑结构用索应用技术规程》DG/TJ08-019- 。
8 《建筑钢结构焊接技术规程》JGJ81- 。
9 《建筑装饰装修工程质量验收规范》GB50210- 。
10 《建筑工程施工质量验收统一标准》GB50300- 。
11 《玻璃幕墙工程质量检验标准》JGJ/T139- 。
12 国家相关的法律、法规、规程和行业标准、上海市地方标准。
13 招投标文件和施工合同。
三、 监理工作流程和方法
1、预应力索网工作流程
设计文件熟悉进行图纸会审

设计交底 形成纪要

审批专项施工组织设计（方案）

审查专业分包单位资格

预应力施工位置定位
预应力筋及锚具系统进场验收

张拉设备进场验收
预应力索网定位

监理人员对现场施工质量抽查、巡视、旁站实测实量

签认隐蔽工程报验申请

组织预应力工程质量验收
审核签认检验批质量验收记录表

2、 索网玻璃幕墙工程监理工作流程
设计文件熟悉进行图纸会审
设计交底、形成纪要
审批施工组织设计（方案）
审查专业分包单位资格
施工设备进场验收
材料、加工件、组件进场验收
索网玻璃幕墙轴线测量及偏差调整
索网玻璃幕墙预埋件位置标高复核
定期对幕墙的安装定位基准进行校正核
监理人员对现场施工质量抽查、巡视、 旁站、实测实量
签认隐蔽工程报验申请
审核、签认检验批、分项工程质量验评资料
组织幕墙分部工程质量验收

索网玻璃幕墙施工定位测量复核

四、 施工方法，施工顺序和施工主要设备、仪器
本工程索网张拉最终形成既要满足总刚度结构体系要求，同时又要满足玻璃幕墙安放的精度要求，而且双曲面索网幕墙在上海地区缺乏实践经验。施工单位选择科学的施工方法，编制合理的施工顺序和采用完好的设备、仪器是完成质量目标的重要前提。监理对施工单位的施工方法，施工顺序以及所采用的设备、仪器的熟悉，是施工过程中的质量控制重要环节。
1、施工方法，施工顺序:
测量放线 → 预埋件安装、焊接 → 二次测量放线 →连接件或转接件安装、焊接 →横竖索安装、索夹安装 → 预应力张拉 → 幕墙玻璃、开启窗、电动通风百叶安装 → 幕墙清洗 → 竣工验收。
2、设备、仪器
1） 水平仪、经纬仪
2） GPS全站仪
3） 计算机
4） 吸盘
5） 手提式液压千斤顶
6） 穿心式液压千斤顶
7） 力矩扳手
五、 质量控制（监理工作的控制要求及目标值）
1、 材料控制
1.1 材料品种、规格、性能等必须符合现行国家标准和设计要求，对有疑义的钢材应进行抽样复检，对幕墙应进行四性试验，对结构胶、耐候密封胶应进行粘结强度和相容试验和幕墙的淋水试验。
1.2 对报验资料应检查手续质保资料的文件齐全，进口材料应具备中文标志和商检证明。
1.3 观感质量检查，以规范要求进行目测，尺量控制。
2、 安装焊接质量控制
2.1 预埋件应根据设计和规范要求制作，板面应平整，位置应正确，纵横误差不应大于20mm；钢管后置件应严格按钢管预埋件要求安装、定位、焊接。
2.2 第一截预埋件与主结构主管施工焊缝时，应先将主管施工焊缝磨平后，再进行第一截钢预埋件与主管的安装工作。
2.3 第二截转接件焊前，应对第一截预埋件、后置件顶端封板的轴线方向和封板中心点三维坐标进行复测，并做好第二截转接件长度和焊接面的处理。检查无误后方可定位安装，定位安装测得端板中心点三维精度小于5mm，角度偏差小于1.0度后，连接焊缝焊接。
2.4焊接：
1、构件连接焊接严格按设计和规范要求控制。预埋件二次转接件与主管焊接，焊缝金属采用等强度焊材，检查材料牌号和主管材质和合格证明，抽检复核定位。
2、焊缝应采用融透焊、检查坡口、焊机电流、电极。
3、外观质量：无裂纹、无夹渣、无油渍、咬边、焊瘤等缺陷。
4、二级焊缝，严格按照规范要求进行探伤检查，检查探伤报告。
5、严禁在雨、雪天露天焊接，对焊区表面潮湿、积露、油渍须清理后施焊，巡视、旁站观察检查。
6、对关键部件和特殊要求部件，严格执行焊接工艺和采取有效的保护措施如钢结构的A、B、C点以及球铰点工件焊接，审查焊接工艺，进行旁站观察。
2.5索网安装：
1、索网安装前应根据开箱清单对竖横索进行编号，做好标志，按安装施工程序排列，做好施工前技术和安全交底等索网安装准备工作，检查记录和施工交底记录。
2、确保钢索锚与转接件连接牢靠，球铰转动自由，行程应满足张力要求的安装标准。检查数量：全数检查；检查方法：张拉前应人工转动，尺寸行程和观察。
3、钢索交叉节点索夹安装：要求定位正确，锁紧值应符合设计要求，检查数量：抽查10%；检查方法：观察索夹定位标记，用力矩扳手，按设计索夹锁紧力差的1.5倍进行检查。
4、预应力张拉装置应安装位置正确，要牢固可靠；锚栓调节弹簧调节方便，可靠定位传力装置要安全方便；所用的手提式液压千斤顶或穿心式液压千斤顶和力矩扳手等加力设备应完好。加力值表具索力计应经核定合格。检查数量：抽查10%，检查方法：观察。检查设备计量合格证和有效期。
3、钢索网张拉施工控制
在钢索网张拉施工过程中，应严格按照已批准的施工组织设计和要求进行程序施工，经过模拟张拉优先，取得优化张拉施工步骤，确定竖索张拉优先，对称张拉，分级张拉，同级分组张拉的可靠原则，以张拉位移和张拉力的定量、找形、双控为目标。
3.1为控制钢结构结构体和A、B、C三支点变形，设置监测点，
1、审查监测点布置和确定测试初始值，以及设计允许的变形量。
2、监理委托有资质测试单位，对钢索受力变化进行控制。
3、对模拟张拉方案审核，提出完善模拟试验方案意见。
3.2张拉施工中控制
1、巡视检查施工步骤和对称、分级、同级分组张拉加力检查控制。
2、检查位移量和张力量相匹配协调控制。
3、收集张拉过程中各监测变化信息，及时掌握控制钢索网受力工况，使钢索位移和受力处于受控状态。
4、验收钢索网结构系
检查数量：全数检查。
检查方法：
1） 量测竖横端总位移和各竖横张力值与设计理论值相比控制在±20%偏差，不应超过±30%，且位于20~30%之间的索段所占比例限制在20%。
2） 观察双曲面钢索网形态，曲面总体和顺，索夹点在斜向成规矩线条。
3） 钢索锁紧后应安全可靠，附加荷载无张力损失。
4、玻璃幕墙：
4.1玻璃幕墙所用玻璃，玻璃构件和组件的质量应符合设计要求及国家现行产品标准和工程技术规范的规定，检查材料、构件、组件产品合格证，进场记录，性能检测报告和材料复试报告。
4.2玻璃幕墙造型和立面分格应符合设计要求
检查方法：观察、尺量检查。
4.3幕墙的玻璃应符合国家现行产品标准，并在使用安全玻璃，其品种、规格、颜色、光学性能应符合设计要求。
4-4幕墙玻璃厚度不应小于6mm，本工程采用点支承的钢化夹胶玻璃，单片玻璃厚度为8mm，玻璃应做破碎试验（引爆处理）玻璃表面不应有损伤。
4.5幕墙玻璃采用中空玻璃应采用双道密封，本工程索采用的点支承玻璃幕墙、中空玻璃应采用硅酮结构胶及丁基密封胶，胶应做粘结强度和相容试验，镀膜面应在中空玻璃第二层，膜面向外侧。
4.6幕墙的夹层玻璃应采用聚乙烯醇缩丁醛（PVB）胶片干法加工合成的夹层玻璃。本工程属点支承玻璃幕墙夹层玻璃的夹胶片（PVB）厚度不应小于1.52mm。
4.7玻璃边缘应进行处理。
4.8点支承玻璃幕墙应采用万向头的活动不锈钢爪玻璃夹具，其中心距不宜小于250mm，玻璃不得与金属构件直接接触，宜采用弹性垫块相隔。
4.9玻璃幕墙的结构胶和密封胶在接缝内形成相对两面粘结，并不得三面粘结，胶打注饱满、密实、连续、均匀、无气泡、流淌，宽度和厚度应符合设计要求和规范要求。
4.10玻璃幕墙应无渗漏，在易渗漏部位进行淋水检查。
4.11玻璃幕墙开启窗、进风电动百叶等配件应齐全，安装应牢固，安装位置和方向，角度应正确，开启灵活，关闭严密，检查方法：观察、手板检查、开启和关闭检查。
4.12玻璃幕墙的防雷装置必须与主体的防雷装置可靠连接，10×10m2均压环电阻不大于1欧，幕墙的自身防雷体系，其接地电阻值应小于4欧，防雷接地连接装置可采用螺栓搭接连接，也可焊接连接，采用扁铁搭接不得成T型，严禁直接对接，应采用40*4与25*4镀锌扁钢搭接，搭接长度为100mm，钻孔为￠11mm，螺栓为M10*25mm，镀锌垫圈，弹簧垫圈应齐全。若采用扁铁焊接，搭接长度为2倍的扁铁宽度，采用三棱边焊接两边必焊，采用圆钢为直径6d，焊缝平整饱满，不咬肉、不夹渣、无焊瘤，并采用二度防锈处理。
4.13安装允许偏差，按中国航海博物馆中央帆体结构工程施工质量验收标准相关要求进行检查和验收。
六，安全文明控制
1）核查专业分包单位安全生产许可证和安全协议，检查施工单位安全生产保证体系建立、健全、运行。
2）安全人员控制：
①安全监理人员自身的资格证书具备。
②施工单位三类人员的安全资格审核
③特种人员（特殊工种）的资格及证书审查。
3）核查施工机械、安全设施验收手续，检查进场施工机械挂牌情况。
4）审查施组或方案中的安全技术措施，及施工单位审批手续是否齐全。
5）加强现场巡视检查和旁站监理。
①各类施工机械、设备的操作必须严格遵守安全操作规程。
②预应力张拉时应有足够的操作平台，做好支撑围护和安全设施，必要时设立警戒区。如发生高处作业情况，作业人员应系好安全带。
③临时施工用电配置及使用符合用电安全规程。
④危险品（氧气、乙炔等）现场放置保持安全距离和有适当遮盖。现场动火须办妥动火手续。
⑤特殊气候（雨天、大风等）时指令停工，不盲目抢进度。
⑥登高作业安全防护设施搭设应符合规定要求，配置醒目安全警示牌。
⑦发现操作人员有违反安全操作规程和现场出现安全隐患时监理人员应及时阻止，并跟踪整理结果，必要时发出书面指令。
⑧经过各种形式：巡视、检查、旁站，口头、书面指令，会议等

等，与总、分包施工单位配合共同对预应力施工过程中的安全生产工作进行控制。
七、 工程验收和监理工作
1、钢索网点支撑幕墙施工完成，按施工图、设计文件、经专家评审的帆体工程施工质量验收标准、专题会议纪要以及相关规范对本工程验收，检查强制规范条文执行情况，幕墙索用材料的复试报告和幕墙检查报告，外形尺寸的允许偏差值应符合设计和相应规范要求。
2、工程验收应提交下列资料和督促施工单位做好归档工作
2．1钢索网点式幕墙的竣工图、设计文件、洽商记录等工程文件。
2．2工程测量定位放线记录和钢结构轴线移交记录。
2．3施工过程中形成的与工程技术有关技术。
2．4施工单位资质证明文件。
2．5施工组织设计及施组评审报告。
2．6焊接工艺和焊接工艺评审报告。
2．7本工程所用材料的合格证，质量保证书，试验复试报告记录。
2．8隐蔽工程验收记录。
2．9分项工程或验收批验收记录。
2．10安装后涂装检测记录。
2．11幕墙防火，保温检查记录。
2．12工程质量事故及处理意见。
3、督促施工单位参与资料归档。
