电工：断路器安全操作检查表
序号
检查项目
检查内容
检查结果
1
操作前的准备
在断路器操作前，必须按《电业安全工作规程》要求，填写操作票或按命令执行

命令方式可以为口头或者电话命令。命令必须清楚正确，值班员应将发令人、负责人及操作任务详细记入操作记录簿中

操作票要用钢笔或圆珠笔填写，一式两份，填写内容应正确清楚，不得任意涂改

一个工作负责人只能发给一张操作票

操作票的签发人不得兼任该项工作的工作负责人

工作负责人可作为施工的监护人，专职的操作监护人不得兼做其他的任何工作

2
断路器操作的一般安全要求
断路器合闸前，应检查继电保护是否按规定投入。分闸前应考虑所带负荷的安排

一般不允许用手动机械合断路器

断路器经检修恢复运行前进行试操作，应检查动作及分、合闸及防误闭锁装置以确保正常

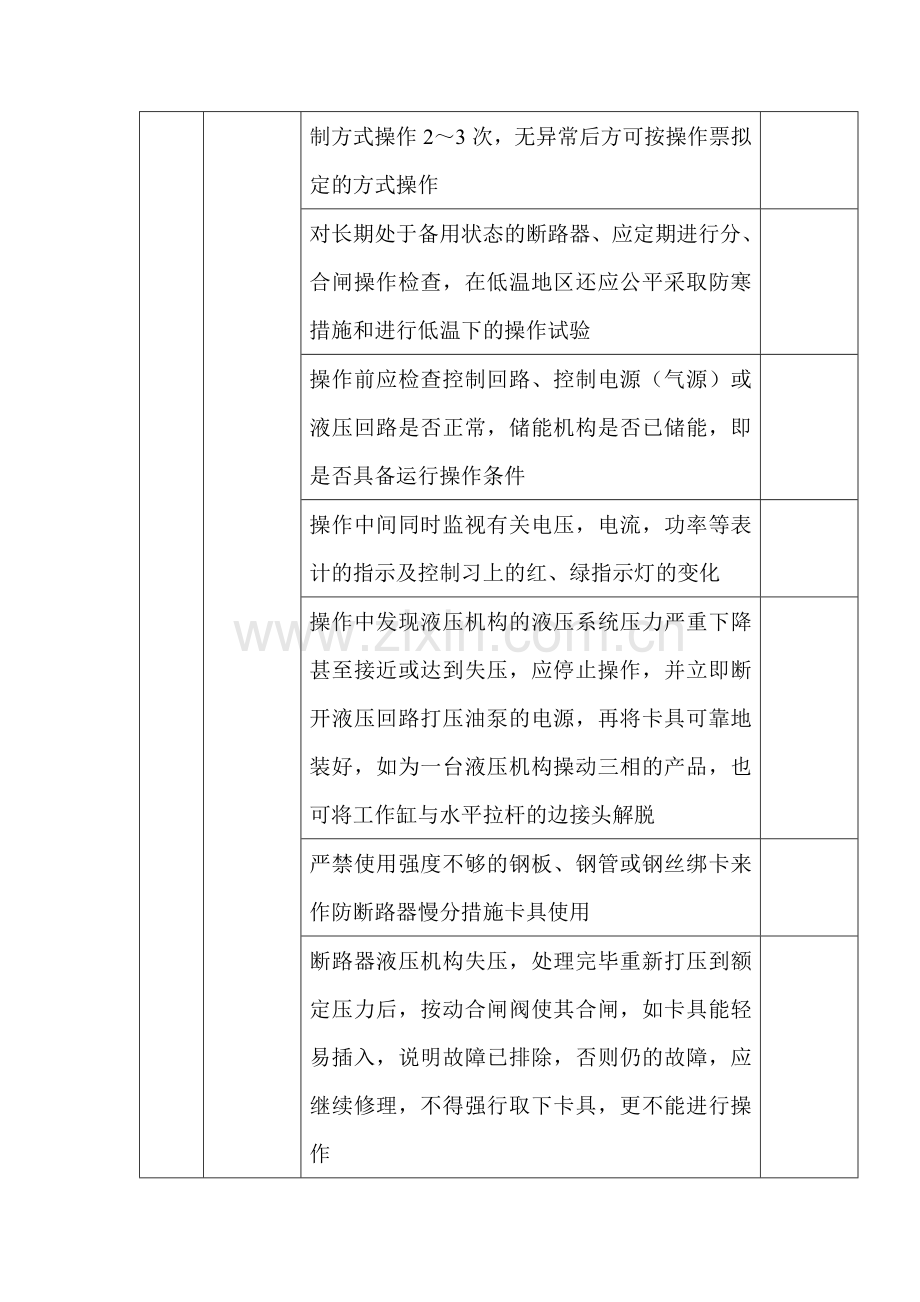

长期停断路器在正式进行操作前应通过远方控制方式操作2～3次，无异常后方可按操作票拟定的方式操作

对长期处于备用状态的断路器、应定期进行分、合闸操作检查，在低温地区还应公平采取防寒措施和进行低温下的操作试验

操作前应检查控制回路、控制电源（气源）或液压回路是否正常，储能机构是否已储能，即是否具备运行操作条件

操作中间同时监视有关电压，电流，功率等表计的指示及控制习上的红、绿指示灯的变化

操作中发现液压机构的液压系统压力严重下降甚至接近或达到失压，应停止操作，并立即断开液压回路打压油泵的电源，再将卡具可靠地装好，如为一台液压机构操动三相的产品，也可将工作缸与水平拉杆的边接头解脱

严禁使用强度不够的钢板、钢管或钢丝绑卡来作防断路器慢分措施卡具使用

断路器液压机构失压，处理完毕重新打压到额定压力后，按动合闸阀使其合闸，如卡具能轻易插入，说明故障已排除，否则仍的故障，应继续修理，不得强行取下卡具，更不能进行操作

液压机必须使用微型开关或电接点压力表的失压闭锁，在防慢分措施未采用前，严禁人为启动油泵打压

操作中应认真监视断路器分、合闸状态指示灯，发现异常，应停止操作，查明原因并进行处理

液压（气动）机构在运行操作中的补充打压次数应符合相关规定（导则）及制造厂的规定

操动机构或断路器本体不应有卡涩现象，断路器分、合闸电磁铁装配中动铁心应动作可靠及灵活，无卡涩。动铁心顶针固定应牢固，无变形；液压操动机构分、合闸阀的顶针无松动、变形

液压机构在压力异常信号发出时，禁止操作弹簧储能机构。在储能信号发出时，禁止合闸操作

断路器跳闸次数临近检修周期时，需解除重合闸装置

操作时控制开关不应返回太快，应待红、绿灯信号发出后再放手，以免分、合闸线圈短时通电而拒动。电磁机构不应适回太慢，防止辅助开关故障，烧毁合闸线圈

断路器合闸后，应确认三相均已接通，自动装置已按规定设置

3
油断路器的操作要求
油断路器进行操作前，首先应检查断路器油位、油色、油位要在正常范围内，油色应正常

运行中断路器在严重缺油情况下，严禁分闸或合闸的操作，应立即断开故障断路器的控制电源，及时采取措施，断开上一级断路器，将故障断路器退出运行

缺油时，应查找缺油原因，及时补充同一牌号合格的绝缘油，如需与其他牌号混用，需作混油试验

4
SF6断路器的操作要求
操作前应检查SF6断路器气体压力，应按当时环境温度核实在规定范围内

各部分管道应无异声（漏气声、振动声）及异味，防爆膜应无异状

当发现SF6气体压力异常（或突针降到零等），严禁对SF6断路器进行分闸或合闸的操作，应立即断开故障SF6断路器的控制电源，采取措施，断开上一级断路器 ，将故障SF6断路器退出运行。若不能及时退出运行，应立即报告上级领导，并记入运行记录簿和设备缺陷记录簿
