防自爆型气体灭火系统更新版(中行数据中心).ppt

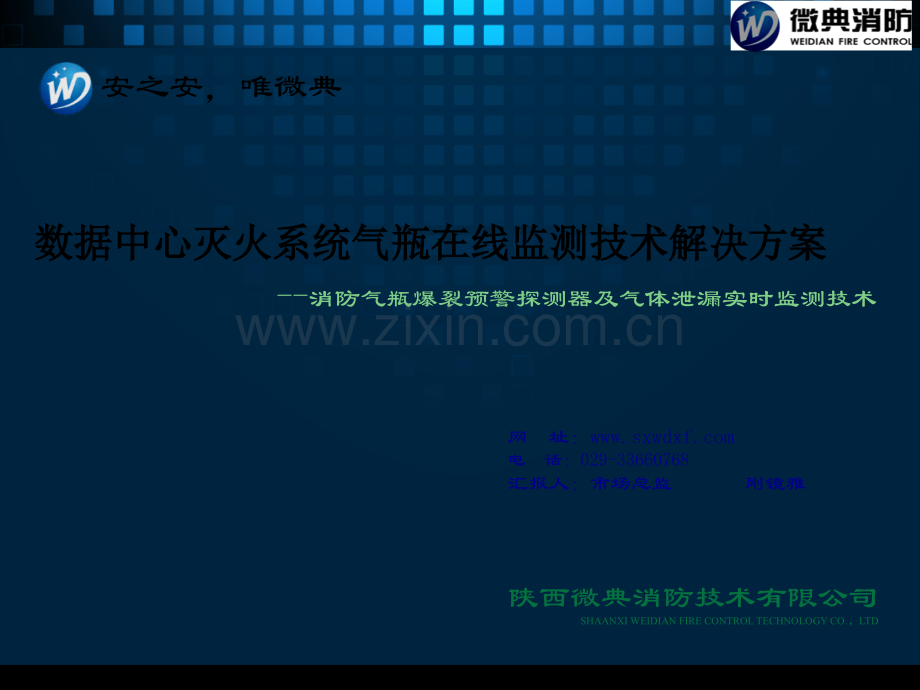

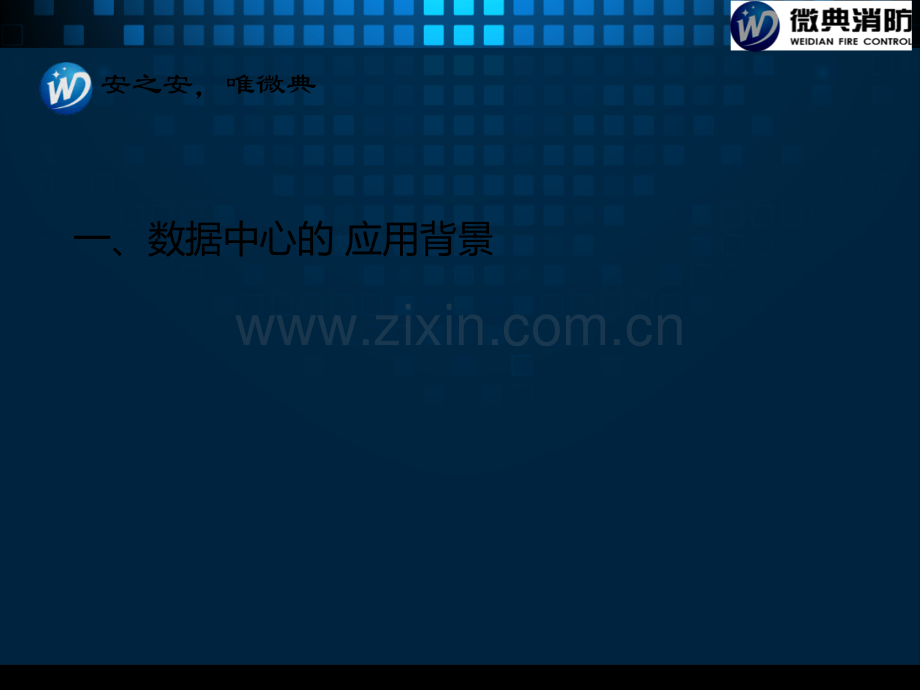

陕西微典消防技术有限公司SHAANXI WEIDIAN FIRE CONTROL TECHNOLOGY CO.，LTD安之安，唯微典网 址：电 话：029-33660768汇报人：市场总监 刚镜雅数据中心灭火系统气瓶在线监测技术解决方案数据中心灭火系统气瓶在线监测技术解决方案-消防气瓶爆裂预警探测器及气体泄漏实时监测技术第一页，共四十五页。数据中心的应用背景1应对消防气瓶安全隐患的解决方案2近期应用成果及案例3目 录安之安，唯微典第二页，共四十五页。一、数据中心的 应用背景安之安，唯微典第三页，共四十五页。IG541混合气体七氟丙烷气体 应用最广泛的洁净气体一、应用背景-高压气体灭系统的大量使用第四页，共四十五页。无论是IG541还是七氟丙烷灭火系统其钢瓶都是高压力容器瓶，因此选择气体灭火设备面临的最大的安全隐患 爆炸爆炸 和气体泄漏气体泄漏 ！一旦数据中心的消防气瓶发生爆炸所产生的连锁反应，轻则损坏建筑，重则波及人员生命或导致停电停产、数据中断造成重大人员和经济损失.一、应用背景-爆炸和气体泄漏是气体灭火系统最大安全隐患第五页，共四十五页。中移动福州市闽侯上街机房一钢瓶间消防钢瓶爆炸2016年10月，中国移动公司福州分公司闽侯上街机房的钢瓶间七氟丙烷钢瓶发生爆炸，相关运营单位的责任人免职。一、应用背景-消防气瓶的爆炸 案例1第六页，共四十五页。北京国贸写字楼夜间一钢瓶间IG541钢瓶爆炸引起长安街四车追尾2014年5月24日晚，北京国贸大厦写字楼七层钢瓶间一钢瓶发生爆炸，使爆炸物飞出100米外的长安街，引起四车追尾，所幸无人员伤亡。据调查爆炸的钢瓶为IG541的气瓶，为2007年由国内知名某厂提供安装。一、应用背景-消防气瓶的爆炸 案例2第七页，共四十五页。2013年11月北京中关村微软亚太研发中心总部大楼IG541系统钢瓶发生爆炸，所幸无人员伤亡。但事发十八大期间，产生一定的内部影响。北京中关村微软亚太研发中心总部大楼IG541系统钢瓶发生爆炸一、应用背景-消防气瓶的爆炸 案例3第八页，共四十五页。20102010年，浙江杭州档案年，浙江杭州档案馆六楼一堆放近百个气瓶的馆六楼一堆放近百个气瓶的钢瓶间发生爆炸，所幸无人钢瓶间发生爆炸，所幸无人员伤亡，但给建筑及装修物员伤亡，但给建筑及装修物带来难以恢复的破坏；带来难以恢复的破坏；杭州档案馆发生爆炸气体“灭火罐”成凶手一、应用背景-消防气瓶的爆炸 案例4第九页，共四十五页。爆炸是因该技术人员在更换爆炸是因该技术人员在更换到期消防气瓶时操作不当引到期消防气瓶时操作不当引起。起。事发前，由于近事发前，由于近2米高的消米高的消防气瓶很重，工人可能搬不防气瓶很重，工人可能搬不动于是将气瓶放倒在地上推动于是将气瓶放倒在地上推滚，准备将气瓶搬进电梯运滚，准备将气瓶搬进电梯运走，但没想到还没进电梯就走，但没想到还没进电梯就出事了。出事了。2009年广州市社保基金管理中心消防瓶爆炸 1工人拦腰被炸断一、应用背景-消防气瓶的爆炸 案例5第十页，共四十五页。2007年1月至今，某消防设备公司供给江苏移动的的IG-541气体灭火设备先后三次发生钢瓶爆炸事故，所幸无人员伤亡。但所供1400多钢瓶均面临更换；江苏移动通讯IG541接连出现三次爆炸事故一、应用背景-消防气瓶的爆炸 案例6消防气瓶爆炸视频第十一页，共四十五页。参考学术论文-高压消防气瓶爆炸原因分析及对策一、应用背景-消防气瓶爆炸的原因第十二页，共四十五页。一、应用背景-消防气瓶爆炸的原因第十三页，共四十五页。钢瓶金相组织有以及内壁裂纹如图钢瓶金相组织有以及内壁裂纹如图金相分析表明：条带状组织是钢瓶制造过程中产生的，由内壁到外壁逐渐消失。金相分析表明：条带状组织是钢瓶制造过程中产生的，由内壁到外壁逐渐消失。抗腐蚀性差，易形成微电池而发生电化学腐蚀抗腐蚀性差，易形成微电池而发生电化学腐蚀条带组织条带组织一、应用背景-消防气瓶爆炸的原因第十四页，共四十五页。名词解释应力腐蚀是指在拉应力作用下，金属在腐蚀介质中引起的破坏。这种腐蚀一般均穿过晶粒，即所谓穿晶腐蚀。应力腐蚀由残余或外加应力导致的应变和腐蚀联合作用产生的材料破坏过程。应力腐蚀导致材料的断裂称为应力腐蚀断裂。气体药剂中都或多少的含有CO2和水CO2+H2O会造成金属材料的腐蚀。应力腐蚀应力腐蚀一、应用背景-消防气瓶爆炸的原因第十五页，共四十五页。气体灭火的气瓶压力有多高？气体灭火的气瓶压力有多高？IG541混合气体的气瓶压力 ：15MPa 、20MPa七氟丙烷气体 的气瓶压力：2.5MPa、4.2MPa、5.3MPa 高压气体高压气体一、应用背景-消防气瓶爆炸的原因第十六页，共四十五页。裂纹扩大加长，宽微缺陷细小裂纹剩余截面过小/材料屈服应力腐蚀应力腐蚀钢瓶爆炸一、应用背景-消防气瓶爆炸的原因第十七页，共四十五页。一、应用背景-原有解决方案面临的问题11.关于“钢瓶爆炸”原有方案：国家标准气体灭火系统施工与验收规范中要求气体灭火系统的钢瓶的维护管理执行国家现行标准气瓶安全技术监察规程-2014的规定，该规定要求盛装消防气体的压力容器每三年进行一次年检。面临的问题！面临的问题！检测机构少。目前全国具有消防气瓶正规的检测机构不足五家；正规检测难度大。检验过程复杂、费用高、周期长、备用瓶替代困难，频繁拆卸、运输、安装过程增加安全风险；钢瓶检测过程中引起的水渍残留加大了爆炸的可能性；钢瓶爆炸具有时间的不确定性。在众多钢瓶爆炸案例中爆炸发生时间最短的距验收合格不到2年，最长的距验收合格7年。第十八页，共四十五页。消防气瓶检测流程消防气瓶检测流程二、应对消防气瓶爆炸的解决方案第十九页，共四十五页。消防气瓶检测流程消防气瓶检测流程二、应对消防气瓶爆炸的解决方案第二十页，共四十五页。一、应用背景-原有解决方案面临的问题22.关于“气体泄漏”原有方案：为了防止气体灭火系统的药剂泄露给保护区带来安全隐患，国家公安部消防局在气体灭火系统施工与验收规范中要求使用单位在运营维护中需要对压力表进行每周检测。面临的问题！一是每次正确读取压力表时都需要用扳手打开阀门读取，造成压力表连接处多次磨损降低压力表的准确性与使用寿命；二是增加了人员的工作量，增加了人员管理的成本；三是最为严重的问题，因人员反复在钢瓶上进行进行手动操作，经常会因为操作不当造成系统误喷。第二十一页，共四十五页。二、应对消防气瓶安全隐患的解决方案安之安，唯微典第二十二页，共四十五页。消防气瓶爆裂预警探测和气体泄漏实时监测技消防气瓶爆裂预警探测和气体泄漏实时监测技 -从根本上解决了消防气瓶安全隐患从根本上解决了消防气瓶安全隐患二、应对消防气瓶安全隐患的解决方案第二十三页，共四十五页。F钢瓶钢瓶变形量变形量拉伸力拉伸力2%14%屈服点爆破点国标国标GB-5099GB-5099钢制无缝气瓶钢制无缝气瓶,GB-5100GB-5100钢质焊接气瓶规定，用于气瓶制造的钢材钢质焊接气瓶规定，用于气瓶制造的钢材的延伸率不小于的延伸率不小于14%。现有生产厂家生产的钢瓶须由。现有生产厂家生产的钢瓶须由“国家压力容器检测中心国家压力容器检测中心”检检测认可，这一指标是关键指标之一，属必检项目，检测方法由国标规定。测认可，这一指标是关键指标之一，属必检项目，检测方法由国标规定。0.3mm二、应对消防气瓶安全隐患的解决方案第二十四页，共四十五页。1.技术原理技术原理 （一）爆裂预警探测（防自爆）原理 消防气瓶爆裂预警探测器设置在灭火剂储瓶上，在瓶体发生物理爆炸之前，变形量探测线能感受到气瓶外壁局部的物理微变形，给出报警信号；监控盒接收到变形量探测线的报警信号，将信号传送给集中显示盘，集中显示盘发出声光报警，并在显示窗口显示报警钢瓶号；同时监控盒打开主动泄放阀（可选装），使气瓶内气体泄放压力降低，防止爆炸的发生。二、应对消防气瓶安全隐患的解决方案 线型变形量探测器 防自爆泄放阀 防自爆监视器 防自爆集中显示盘第二十五页，共四十五页。（二）气体泄漏实时在线监测技术（压力监测）原理压力传感器设置在灭火剂主容器阀上，通过压力传感器将压力转换成标准电信号，由监控盒分析处理后统一传送给集中显示盘。由监控盒实时在线测量每一个钢瓶内的实际压力,当钢瓶内压力低于额定压力的10%就会报警，以此来达到预防气体泄漏的目的，同时还大大避免了人为误操作的隐患发生。二、应对消防气瓶安全隐患的解决方案第二十六页，共四十五页。应用环境应用环境工作温度050，环境湿度90%主电源：主电源：交流220V 50/60Hz 静态功耗：5mA/瓶备电容量：DC12V/12AH 驱动输出电压：12V2V驱动输出电流：1.0A 集中显示盘容量：50点提前报警时间48h钢瓶符合钢瓶符合GB5099钢质无缝气瓶GB5100钢质焊接气瓶钢瓶爆裂预警探测器符合钢瓶爆裂预警探测器符合Q/WD001-2012防爆型钢质气瓶Q/WD002-2015消防气瓶爆裂预警探测器2.技术参数技术参数二、应对消防气瓶安全隐患的解决方案第二十七页，共四十五页。线型变形量探测器线型变形量探测器防自爆泄放阀防自爆泄放阀防自爆监视器防自爆监视器防自爆集中显示盘防自爆集中显示盘瓶头阀瓶头阀二、应对消防气瓶安全隐患的解决方案3.系统组成系统组成压力变送器压力变送器第二十八页，共四十五页。4.通讯原理通讯原理系统通过通讯模块可实现与客户的内部网络或者以太网进行通讯。二、应对消防气瓶安全隐患的解决方案第二十九页，共四十五页。气瓶+阀门+管网气瓶+阀门+管网钢瓶爆裂预警探测装置包包括括TYCOTYCO，SIEMENSSIEMENS，UTCUTC等等国国外外知知名名厂厂商商在在内内的的300300多家企业多家企业国内、外市场现有厂家的气体灭火设备国内、外市场现有厂家的气体灭火设备5.合作技术衔接合作技术衔接二、应对消防气瓶安全隐患的解决方案第三十页，共四十五页。计划计划+经验经验传统智能检修数据分析数据分析+经验经验+专家系统专家系统故障修故障修计划性计划性维修维修设备状态监测与诊断故障预报故障预报与风险判与风险判断断多样化维修策略 基于设备基于设备全寿命周全寿命周期的以可期的以可靠性为中靠性为中心的维修心的维修模式模式计划计划修修状态状态修修维修体系6.通过数据分析，提供维修依据通过数据分析，提供维修依据二、应对消防气瓶安全隐患的解决方案第三十一页，共四十五页。系统登录详细评价综合评价短信通知 智能终端及相关APP的应用是智能检修系统的重要内容之一，消除时空屏障，实现“让工作找人”的工作模式，大幅提高工作效率。7.移动应用移动应用二、应对消防气瓶安全隐患的解决方案第三十二页，共四十五页。8.技术优势技术优势二、应对消防气瓶安全隐患的解决方案不改变传统设备设计原理与应用原理，爆炸前报警并泄压，避免意外爆炸的事故以及定期检测期间因设备空缺导致无法灭火。传统方式3年检测一次费用为系统造价的三分之一以上，防爆装置成本仅增加一次成本不到系统造价的30%，大大节约运营成本和人力成本传统钢瓶的使用寿命为20-30年，而防爆装置论寿命远远大于钢瓶的使用寿命。实时在线监测系统的运行，颠覆传统设备的维护状态，由计划修到状态修的转变。第三十三页，共四十五页。技术方案、传感器、测试方法等防自爆技术专利池技术方案、传感器、测试方法等防自爆技术专利池9.权威认证权威认证二、应对消防气瓶安全隐患的解决方案第三十四页，共四十五页。10.权威认证权威认证产品已取得国家相关部门的检验报告产品已取得国家相关部门的检验报告二、应对消防气瓶安全隐患的解决方案第三十五页，共四十五页。11.权威认证权威认证产品已取得产品已取得3C认证、质量体系认证、质监局企标备案认证、质量体系认证、质监局企标备案二、应对消防气瓶安全隐患的解决方案第三十六页，共四十五页。12.标准引用标准引用二、应对消防气瓶安全隐患的解决方案第三十七页，共四十五页。三、近期应用成果及案例安之安，唯微典第三十八页，共四十五页。1、贵阳地铁1号线2、成都地铁1号线3、长春地铁1号线4、徐州地铁1号线控制中心5、大连理工大学国家重点实验室6、吉视传媒1、2期机房7、河北省肿瘤医院8、G20峰会浙江省指挥调度中心二、近期应用成果及案例第三十九页，共四十五页。二、近期应用成果及案例贵阳地铁1号线云潭站施工现场场第四十页，共四十五页二、近期应用成果及案例成都地铁1号线车辆段第四十一页，共四十五页。二、近期应用成果及案例大连理工大学已运行三年第四十二页，共四十五页。二、近期应用成果及案例G20国际峰会项目第四十三页，共四十五页。汇报结束！谢谢！第四十四页，共四十五页。内容总结陕西微典消防技术有限公司SHAANXI WEIDIAN FIRE CONTROL TECHNOLOGY CO.，LTD。杭州档案馆发生爆炸气体“灭火罐”成凶手。这种腐蚀一般均穿过晶粒，即所谓穿晶腐蚀。一是每次正确读取压力表时都需要用扳手打开阀门读取，造成压力表连接处多次磨损降低压力表的准确性与使用寿命。系统通过通讯模块可实现与客户的内部网络或者以太网进行通讯。数据分析+经验+专家系统。谢谢第四十五页，共四十五页。
