技术( 安全) 交底记录
鲁DQ—004
工程名称

施工单位

分项工程名称
KBG管安装工程
交底日期
.02.19
一、 施工准备:
1、 作业条件:
1) 各层水平线和墙厚度线弹好。
2) 配电箱及用电设备位置及现场走向均已确定。
二、 材质要求:
1、 KBG管必须具备有效产品的合格证明材料, 检测手段有目测、 尺测。
2、 KBG管专用接头、 专用端接头、 接线盒等。
三、 工器具:
手锤、 钢锯、 电钻、 专用扳手、 煨管器、 砂轮锯、 尺子、 电工小型工具等。
四、 工艺流程:
管路预制加工→测定盒箱位置→爪型螺纹管接头与箱、 盒紧固→管路连接→压接接地→管路固定
五、 操作工艺:
1、 管路预制加工:
Ф25及以下的管弯采用冷煨法, 用手动煨弯器加工; Ф32-Ф40的管弯采用成品件。Ф25以下的钢管采用钢锯切断; Ф32-Ф40钢管采用砂轮锯切断; 管口处平齐、 无毛刺, 管内无铁屑、 长度适当。
2、 测定盒箱位置:
根据施工图以土建弹出的水平线为基准, 挂线找平, 线坠找正, 标出盒箱的位置。找水平时可用透明塑料管内注水来进行。
3、 管路敷设及连接:
钢管间的连接采用专用的KBG钢管接头, KBG钢管与开关盒连接采用专用接头。钢管管口锉光滑平整, 接头处牢固紧密, 被连接管管口应对严。
4、 KBG钢管接地:
用专用螺丝刀拧断侧顶螺丝脖颈。

项目专业技术负责人:
交底人:
接受人:

技术( 安全) 交底记录
鲁DQ—004
工程名称

施工单位

分项工程名称
KBG管安装工程
交底日期
.02.19

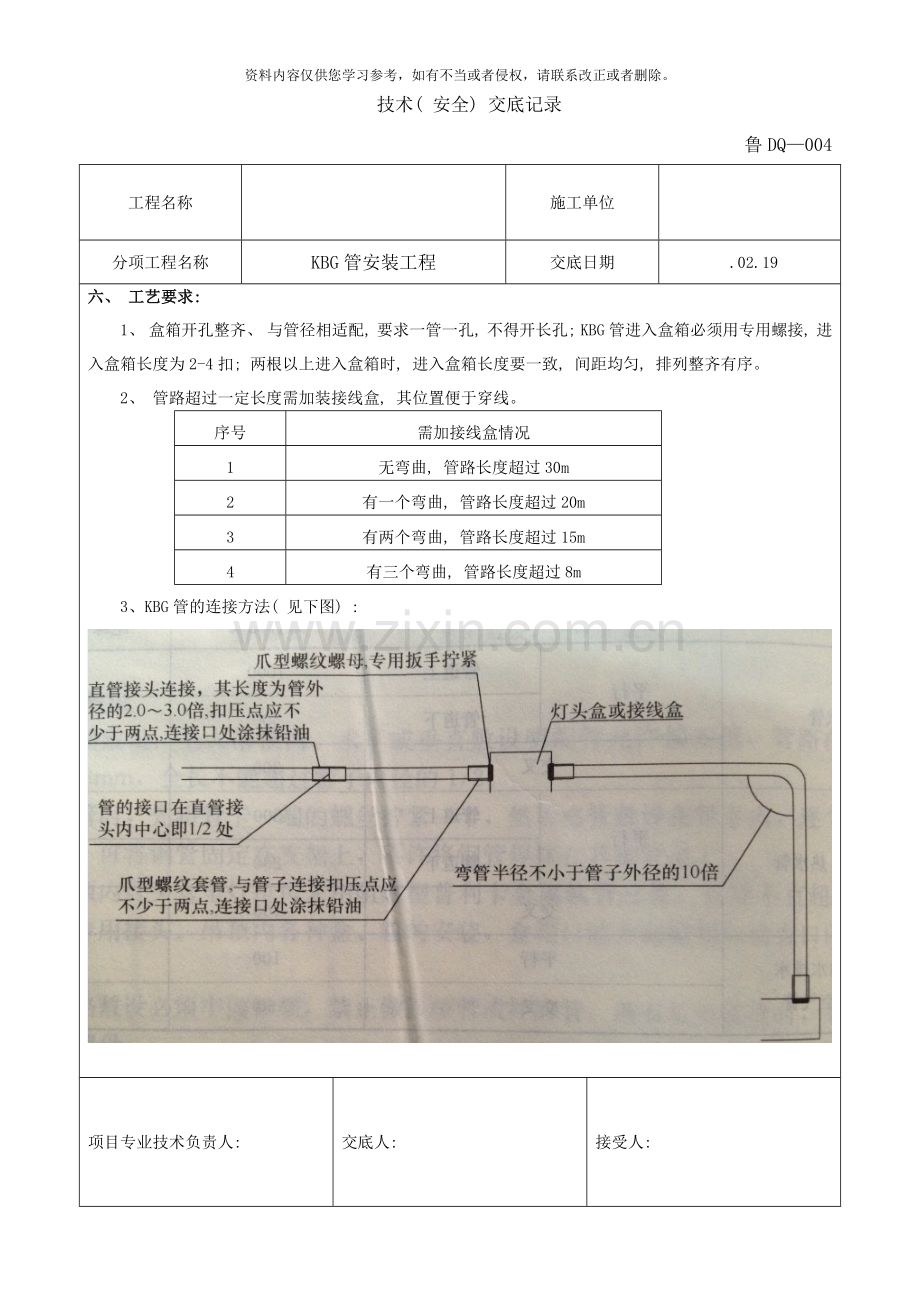

六、 工艺要求:
1、 盒箱开孔整齐、 与管径相适配, 要求一管一孔, 不得开长孔; KBG管进入盒箱必须用专用螺接, 进入盒箱长度为2-4扣; 两根以上进入盒箱时, 进入盒箱长度要一致, 间距均匀, 排列整齐有序。
2、 管路超过一定长度需加装接线盒, 其位置便于穿线。
序号
需加接线盒情况
1
无弯曲, 管路长度超过30m
2
有一个弯曲, 管路长度超过20m
3
有两个弯曲, 管路长度超过15m
4
有三个弯曲, 管路长度超过8m
3、 KBG管的连接方法( 见下图) :

项目专业技术负责人:
交底人:
接受人:
技术( 安全) 交底记录
鲁DQ—004
工程名称

施工单位

分项工程名称
KBG管安装工程
交底日期
.02.19
七、 质量标准:
1、 KBG管连接时, 专用接头上的侧顶丝要拧紧断脖颈。
2、 钢管进入配电箱、 接线盒、 开关盒、 灯头盒时, 要顺直, 连接采用专用接头, 管口平齐、 光滑无毛刺。
3、 管路畅通, 钢管弯曲半径不小于6倍钢筋外径, 弯曲处无明显折皱, 弯曲度不大于钢筋的0.1倍, 弯曲度不小于90°.
4、 管路敷设完毕, 盒箱位置标高正确, 同一房间内同一标高的盒子高度基本一致, 控制在2mm以内。浆稳埋牢固。
八、 应注意的质量问题:
1、 KBG配管必须可靠接地, 把专用接头的接地紧定螺栓脖颈使用专用扳手拧断。紧定螺栓不能缺少。
2、 KBG配管严禁对口熔焊连接盒套管熔焊连接。
3、 管口、 盒口封堵必须严密, 不得遗漏。
4、 管内及管口不得有毛刺。
九、 施工安全:
1、 进入施工现场的所有人员必须戴好安全帽, 并系好帽带。
2、 凡从事2m以上, 无法采取可靠防护措施的高处作业人员必须系安全带。工作中注意前后左右的 操作条件, 防止坠落。
3、 从事电气焊、 的作业人员应使用面罩和护目镜。
4、 特种作业人员( 电工、 焊工等) 必须持证上岗。
5、 搬运材料、 机具、 设备时, 应小心谨慎, 防止碰撞损坏材料, 同时注意人身安全, 防止碰伤、 砸伤。
6、 严禁高空抛物。

项目专业技术负责人:
交底人:
接受人:
