技术交底记录
表C2-1
编号
电气--011
工程名称
援尼日尔综合医院工程
交底日期

施工单位
北京城建集团有限责任公司
分项工程名称
建筑电气
交底提要
线槽、 桥架安装
交底内容:
一、 施工准备
1.作业条件: 结构验收完, 竖井内顶棚和墙面的喷浆, 油漆等完成后。
2.材料准备:
⑴各种型号的线槽、 桥架、 吊架、 螺丝、 接地编织线、 镀锌扁铁、 电焊条、 防锈漆、 螺母、 螺栓、 垫圈、 弹簧垫、 防火涂料等。
⑵本工程强电竖井内沿墙明敷的桥架有CT-400×150、 CT-200×100,弱电竖井内沿墙明敷的线槽有MR-300×100、 MR-150×75、 MR-100×50, 水平在走道及连廊吊顶内或竖井内安装的线槽、 桥架有CT-200×100、 CT-150×75、 MR-100×50、 MR-150×75、 MR-200×100、 MR-300×100 、 MR-400×100及消防专用线槽MR-150×75、 MR-100×50几种规格, 安装时注意材料选择, 严格按照设计要求施工。
3.工机具: 电焊机、 钢锯及锯条、 电工常见工具、 记号笔、 卷尺、 线坠、 小白线、 电钻、 电锤、 板手、 人字梯等。
二、 施工技术及质量标准:
1.弹线定位: 根据施工图纸确定出进户线、 盒、 箱、 柜等电气器具的安装位置, 确定线槽、 桥架从始端至终端位置, 沿图纸标定走向, 找好水平、 垂直、 弯通, 用墨斗线沿墙壁、 顶板和地面等处, 沿线路的中心线弹线, 按照设计要求及施工验收规范规定, 分均匀吊架或托架的间距并用计号笔标出具体位置。
2.支架与吊架安装:
1) 支架与吊架所用钢材应平直, 无弯曲, 下料后长短偏差应在5mm范围内, 切口处无卷边、 毛刺。
2) 钢支架与吊架应焊接牢固, 无变形, 焊缝均匀平整, 焊缝长度应符合要求, 不得出现裂纹, 漏焊, 气泡, 等缺陷。
3) 支架与吊架应安装牢固, 横平竖直, 在有坡度的建筑部分, 支架与吊架应与建筑物有相同坡度。支架、 吊架固定点间距一般为300mm以下的不大于1.5m, 300mm以上的不大于2m, 垂直安装的支架间距不大于2m, 在进出接线盒、 箱、 拐角、 转弯和变形缝两端及T字接头的三端500mm应设固定点。
4) 严禁用木砖固定支架和吊架,
3.金属膨胀螺栓安装:
1) 按照设计图沿顶板或墙壁进行弹线定位, 选择相应的吊架、 支架, 标出金
审核人

交底人

接受交底人

1. 本表由施工单位填写, 交底单位与接受交底单位各存一份。
2. 当做分项工程施工技术交底时, 应填写”分项工程名称”栏, 其它技术交底可不填写。

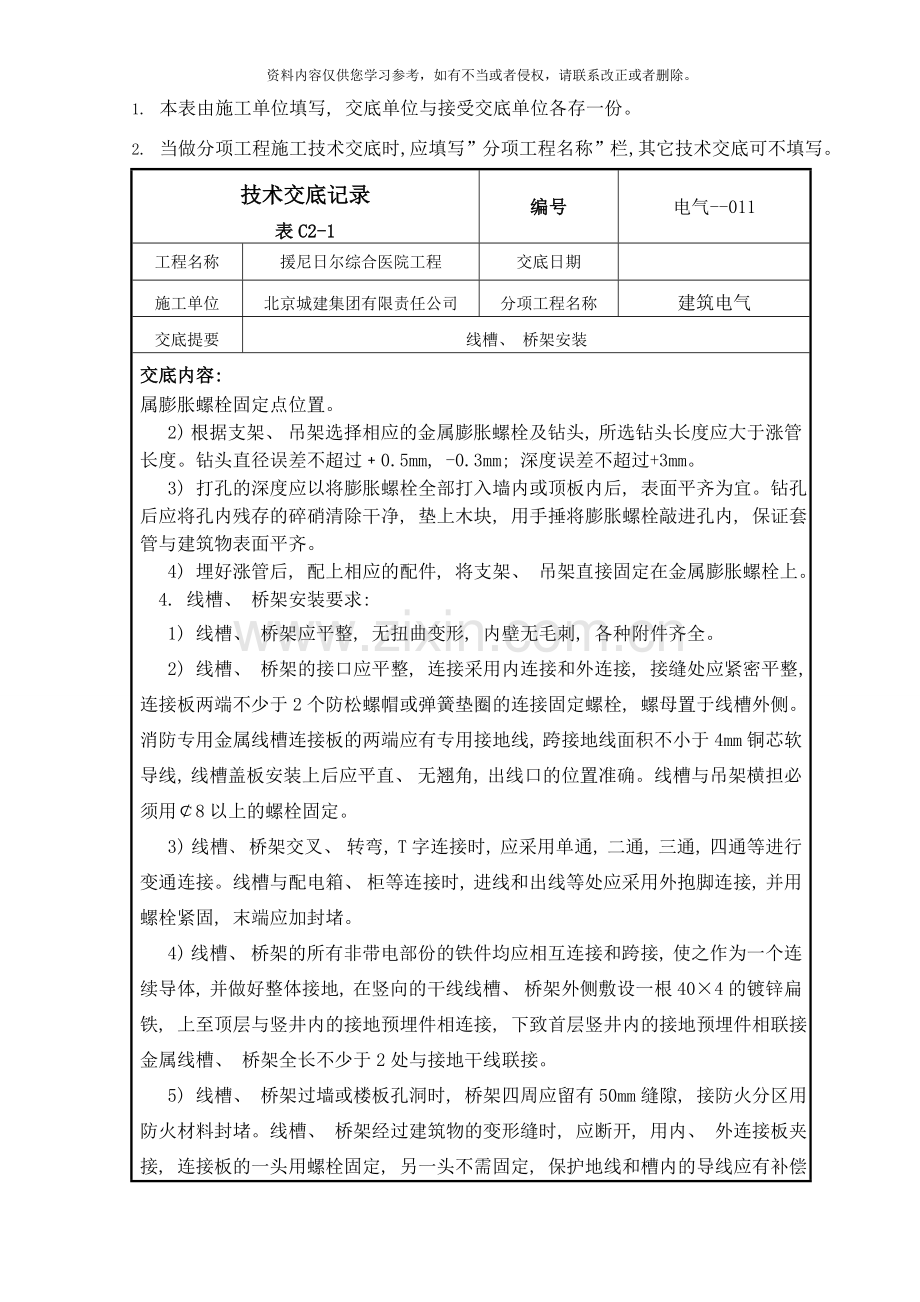

技术交底记录
表C2-1
编号
电气--011
工程名称
援尼日尔综合医院工程
交底日期

施工单位
北京城建集团有限责任公司
分项工程名称
建筑电气
交底提要
线槽、 桥架安装
交底内容:
属膨胀螺栓固定点位置。
2) 根据支架、 吊架选择相应的金属膨胀螺栓及钻头, 所选钻头长度应大于涨管长度。钻头直径误差不超过﹢0.5mm, -0.3mm; 深度误差不超过+3mm。
3) 打孔的深度应以将膨胀螺栓全部打入墙内或顶板内后, 表面平齐为宜。钻孔后应将孔内残存的碎硝清除干净, 垫上木块, 用手捶将膨胀螺栓敲进孔内, 保证套管与建筑物表面平齐。
4) 埋好涨管后, 配上相应的配件, 将支架、 吊架直接固定在金属膨胀螺栓上。
4. 线槽、 桥架安装要求:
1) 线槽、 桥架应平整, 无扭曲变形, 内壁无毛刺, 各种附件齐全。
2) 线槽、 桥架的接口应平整, 连接采用内连接和外连接, 接缝处应紧密平整, 连接板两端不少于2个防松螺帽或弹簧垫圈的连接固定螺栓, 螺母置于线槽外侧。消防专用金属线槽连接板的两端应有专用接地线, 跨接地线面积不小于4mm铜芯软导线, 线槽盖板安装上后应平直、 无翘角, 出线口的位置准确。线槽与吊架横担必须用￠8以上的螺栓固定。
3) 线槽、 桥架交叉、 转弯, T字连接时, 应采用单通, 二通, 三通, 四通等进行变通连接。线槽与配电箱、 柜等连接时, 进线和出线等处应采用外抱脚连接, 并用螺栓紧固, 末端应加封堵。
4) 线槽、 桥架的所有非带电部份的铁件均应相互连接和跨接, 使之作为一个连续导体, 并做好整体接地, 在竖向的干线线槽、 桥架外侧敷设一根40×4的镀锌扁铁, 上至顶层与竖井内的接地预埋件相连接, 下致首层竖井内的接地预埋件相联接。金属线槽、 桥架全长不少于2处与接地干线联接。
5) 线槽、 桥架过墙或楼板孔洞时, 桥架四周应留有50mm缝隙, 接防火分区用防火材料封堵。线槽、 桥架经过建筑物的变形缝时, 应断开, 用内、 外连接板夹接, 连接板的一头用螺栓固定, 另一头不需固定, 保护地线和槽内的导线应有补偿余量。
审核人

交底人

接受交底人

1.本表由施工单位填写, 交底单位与接受交底单位各存一份。
2.当做分项工程施工技术交底时, 应填写”分项工程名称”栏, 其它技术交底可不填写。
技术交底记录
表C2-1
编号
电气--011
工程名称
援尼日尔综合医院工程
交底日期

施工单位
北京城建集团有限责任公司
分项工程名称
建筑电气
交底提要
线槽、 桥架安装
交底内容:
线槽、 桥架直线段30m处应作伸缩节。
电缆桥架与管道的最小间距( m)
管道种类
交叉净距
平行净距
一般工艺管道
0.3
0.4
易燃易爆气体管道
0.5
0.5
热力管道
有保温层
0.5
0.3
无保温层
1.0
0.5
6) 所有线槽、 桥架进配电箱、 柜时, 在线槽、 桥架的侧边距配电箱、 柜150mm处钻两个Φ10的孔, 两孔间距为50mm。
三、 线槽、 桥架安装的注意事项:
1.支架与吊架固定不牢: 主要是膨胀螺栓未拎紧, 或者是焊接部位开焊, 应及时将螺栓拎紧, 将开焊处重新焊牢。金属膨胀螺栓吃墙过深或出墙过多, 钻孔偏差过大均会造成松动, 应及时修复。
2.保护地线的线径和压接螺丝的直径不符合要求, 应全部按规范要求执行。
3.线槽、 桥架穿过建筑物的变形缝时未做处理, 过变形缝处应断开, 并在变形缝的两端加以固定, 保护地线和导线留有补偿量。
4.金属线槽、 桥架全长接地干线漏接时, 补接不少于2处。
5.线槽、 桥架的接头不能做在预留洞里。
四、 支架、 吊架制作安装:
桥架宽度
吊杆规格
横担规格
横担长度
螺母规格
150mm---400mm
￠10吊杆
30×3角钢
按桥架宽度两边各加50mm
￠10
100mm
￠8吊杆
30×3角钢
按桥架宽度两边各加50mm
￠8

审核人

交底人

接受交底人

1.本表由施工单位填写, 交底单位与接受交底单位各存一份。
2.当做分项工程施工技术交底时, 应填写”分项工程名称”栏, 其它技术交底可不填写。
安全技术交底表
AQ-C1-17
编号

工程名称
援尼日尔综合医院项目工程
施工单位
北京城建集团有限责任公司
交底部位
线槽、 桥架安装
工种
电工
安全技术交底内容
一、 安全技术交底
1.进入施工现场必须戴好安全帽并系好帽带, 高空作业必须挂好安全带, 高挂低用, 挂在牢固可靠的地方。
2.进入施工现场严禁吸烟, 随地大小便, 严禁酒后上岗及打架斗殴, 正确佩戴好个人防护用品( 如手套, 防护眼镜等) 。
3.使用人字梯必须有防滑处施( 防滑縄) , 夹角应为30-45度, 严禁在斜坡上, 临边处使用人字梯。
4.临电作业严格按照临时用电相关规范要求进行, 移动电缆靠墙边敷设或挂设。
4.电焊工在动火前必须到安全部门开动火证, 专人看火, 备足灭火器材。遇大风天, 雨天等应停止作业。焊把线双线到位。
5.每一段或每一层施工完毕后, 必须找当时负责人验收签字后才能认可。
二、 违反管理规定的处理办法:
1.不按规定, 不正确佩戴个人防护用品者, 每人每次罚款20元。
2.不按技术交底去做, 造成质量不合格的, 返工不记工, 如不返工者另派她人去做按所用时间2倍给返工人。
3.施工现场材料及工机具必须工完场清, 废弃物和余料应清运至楼下指定堆放地点。没有做到活完场清每人每次罚款20元, 如有工机具丢失, 按原价双倍赔偿。
4.不文明施工, 故意破坏成品者每人每次50元, 并赔偿所造成的材料费及人工费。
交底人签名

安全员

交底时间

接受交底人签名

注: 1、 项目对操作人员进行安全技术交底时填写此表; 2、 签名处不够时, 应将签到表附后。
