东凤兴华路改造工程施工组织设计

97
2020年6月23日
资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

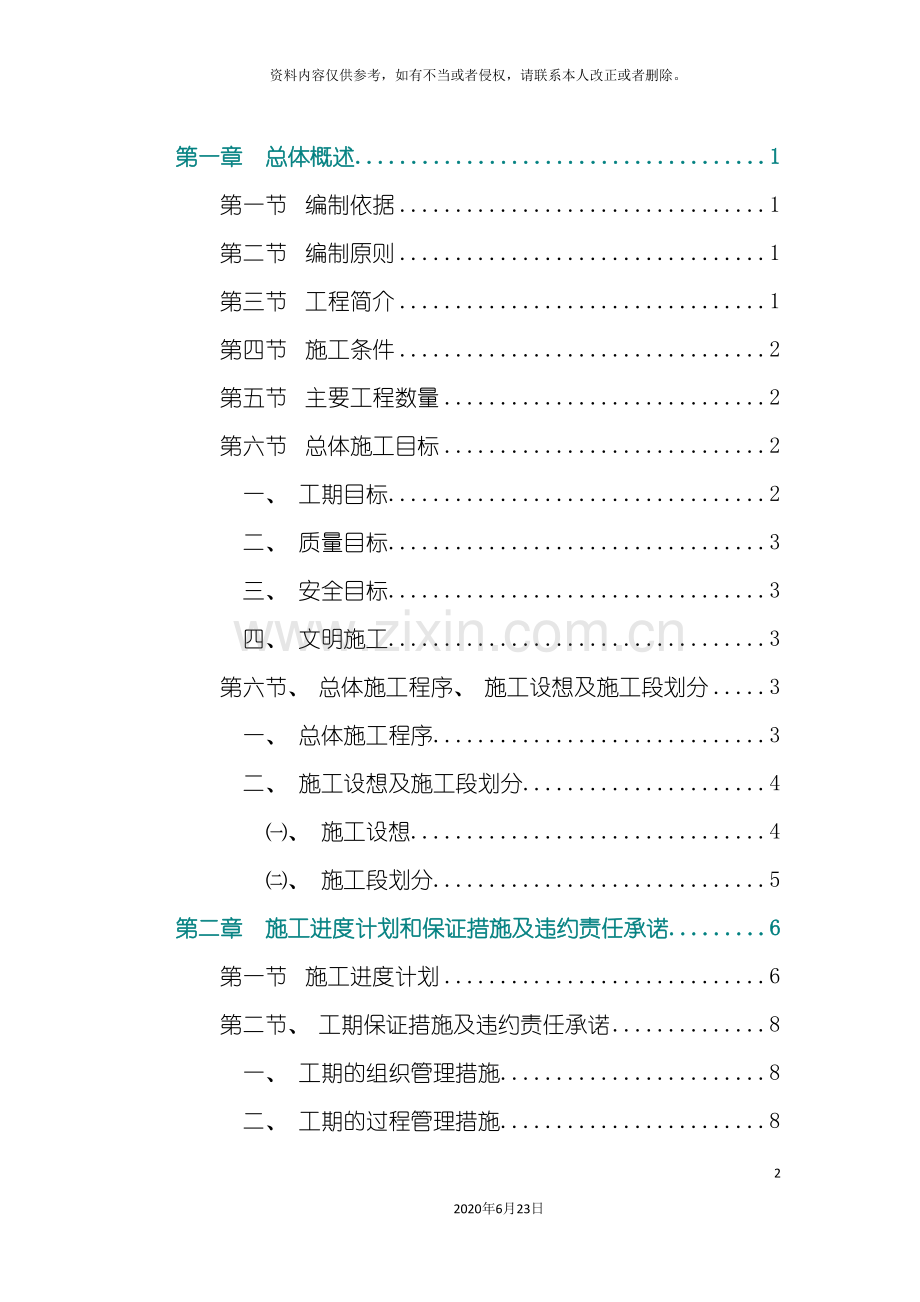

第一章 总体概述 1
第一节 编制依据 1
第二节 编制原则 1
第三节 工程简介 1
第四节 施工条件 2
第五节 主要工程数量 2
第六节 总体施工目标 2
一、 工期目标 2
二、 质量目标 3
三、 安全目标 3
四、 文明施工 3
第六节、 总体施工程序、 施工设想及施工段划分 3
一、 总体施工程序 3
二、 施工设想及施工段划分 4
㈠、 施工设想 4
㈡、 施工段划分 5
第二章 施工进度计划和保证措施及违约责任承诺 6
第一节 施工进度计划 6
第二节、 工期保证措施及违约责任承诺 8
一、 工期的组织管理措施 8
二、 工期的过程管理措施 8
三、 工期保证措施 9
㈠、 从组织上及机械、 劳动力配备上保证 9
㈡、 从工程材料供应上保证 10
㈢、 从计划安排上保证 10
㈣、 从后勤保障上保证 10
㈤、 从做好协调关系上保证 10
㈥、 从解决施工难点上保证 10
㈦、 从道路基层工作面按计划交工上保证 10
四、 工期调整及追赶措施 11
五、 违约责任承诺 11
第三章 劳动力和材料计划及保证措施 12
第一节 劳动力及材料计划 12
一、 劳动力计划 12
二、 材料计划 13
第二节 材料供应保证措施 13
一、 原材料的供应 13
二、 备料情况 13
三、 资金情况 14
第三节 劳动力保证措施 14
第四章 机械设备投入计划及检测设备 15
第一节 主要施工机械需用计划 15
第二节 检测设备计划 16
第五章 施工平面布置和临时设施布置 17
第一节 施工总体布置说明 17
一、 布置原则 17
二、 布置依据 17
第二节 施工总平面布置 17
一、 现场布置规划及主要临时设施 17
二、 施工主要设施 18
三. 施工场地围蔽 18
第六章 交通疏解方案 19
第七章 工程项目实施的重点、 难点和解决方案及关键施工技术、 工艺 20
第一节 工程项目实施的重点、 难点和解决方案 20
一、 施工工期 20
二、 沥青砼路面施工 20
第二节 沥青砼路面关键施工技术及工艺 23
一、 前期施工准备 24
二、 路面处理及调平层施工 24
三. 玻璃纤维土工格栅施工 25
四、 沥青砼路面面层的铺筑 25
㈠、 室内试验 26
1. 下面层原材料的试验 26
2. 上面层原材料检测 26
3. 配合比设计 27
4. 摊铺施工参数的确定 28
㈡. 大面积沥青砼面层施工 28
1. 施工放样 28
2．混合料的拌和 28
3. 混合料的运输 29
4. 混合料的摊铺 30
5. 混合料的压实 31
6. 接缝的处理 32
7. 检查井的提升 33
8. 质量要求 33
9、 施工技术措施 35
第三节 水泥稳定层施工及技术措施 36
一、 施工方法 36
二、 施工工艺流程 36
㈠、 下承层准备与施工测量 36
㈡、 备料 37
㈢、 摊铺和拌合 37
㈣、 碾压 37
㈤、 养生 37
第八章 安全文明施工措施 38
安全措施 38
第一节 安全生产保证体系 38
第二节 加强施工现场安全教育与培训 39
第三节 认真执行检查制度 40
第四节 安全组织机构、 目标及安全技术措施 40
一、 安全组织机构 40
二、 安全生产目标 41
三、 安全防范重点 41
四、 主要施工项目安全技术措施 41
㈠、 施工现场安全技术措施 41
㈡、 施工机械的安全控制措施 42
㈢、 沥青施工作业安全条例 43
㈣、 拌和场设备安全防护条例 43
文明施工措施 44
第一节 文明施工方案 44
第二节 文明施工组织管理机构 44
第三节 文明施工保证措施 45
第四节 文明施工保证的承诺 46
第九章 质量保证措施与承诺 47
第一节 质量保证体系及目标设计 47
一、 质量目标设计 47
二、 质量保证体系 47
三、 质量保证框图 51
第二节 质量保证措施 57
第三节 工程质量承诺违约责任承诺 59
第四节 新技术应用与合理化建议 60
新技术应用 60
一、 采用先进的沥青施工设备 60
二、 采用优选的沥青混合料配合比 60
合理化建议 60
第十章 组织机构、 项目经理业绩、 项目班子及管理经验 61
一、 施工现场组织机构 61
二、 本工程项目班子、 技术人员及经验 65

第一章 总体概述
第一节 编制依据
一、 设计图纸、 地质报告等相关资料;
二、 中国现行的有关国家、 部颁标准及施工规范;
三、 标前会议精神及现场踏勘所获取的有关资料;
四、 我司现有施工技术、 管理水平、 人员、 装备力量;
五、 我司从事同类工程施工所积累的成熟经验与先进技术成果。

第二节 编制原则
一、 确保实现招标文件所要求的工期、 质量、 安全、 环保目标;
二、 充分考虑本标段工程的特点和工程施工环境;
三、 符合我公司现有的技术水平, 结合我司类似工程施工经验及施工机械设备配套能力;
四、 以总体施工方案、 进度计划、 主要工程项目及关键工序的施工方法和技术措施为本施工组织设计的重点。
五、 推广应用新技术、 新工艺、 新材料。

第三节 工程简介
本工程为东凤镇兴华路改造工程, 工程范围从桩号K0+680～K2+131段改造路线总长1451米, 道路设计宽度从19.5米至22米。行车道为双向四车道, 不设中央分隔带, 宽度为12.0米, 铺砌沥青砼; 车行道两侧人行道不在本次的招标范围内。
本工程为旧路改造工程, 行车道路面采用沥青混凝土路面, 根据设计要求, 沥青路面的结构为: 由下而上分别是旧水泥砼路面、 沥青碎石调平层( 当新旧路面高差介于14～20厘米时, 采用AK—30型沥青碎石层作为调平层; 当新旧路面高差大于20厘米时, 采用6％的水泥石粉作为调平层; 当新旧路面高差小于14厘米时, 取消本层, 以中粒式沥青砼作为调平层) 、 玻璃纤维格栅( 下层铺洒沥青粘油层, 上层撒石屑) 、 AC—20I中粒式普通沥青砼5cm、 AK—13B细粒式SBS改性沥青砼4cm。
本工程的施工招标范围:
兴华路改造工程桩号K0+680至桩号K2+131之车行道沥青砼路面, 以及道路沿线交叉路口沥青砼路面做至拐弯的切点位置; 并协助机动车道相关检查井盖的保护及收口处理。
第四节 施工条件
本标段施工的路面工程位于中山市东凤中心镇区位置, 是东凤镇的主要生活与商业交通干道, 交通拥挤、 车流量大, 城市交通与施工相互干扰, 在施工过程中做好交通疏导; 由于本地区属于亚热带气候, 受海洋季风影响, 而且施工的期间正好在炎热多雨的夏季, 要求做好相应的预防措施避免影响施工的进度和工期。

第五节 主要工程数量
本工程主要工程量详见下表。
主要工程数量表
项目名称
数量

项目名称
数量
一、 玻璃纤维格栅
17300m2

四、 普通沥青砼
865m3
二、 喷洒乳化沥青 喷油量
10.4 T
五、 SBS改性沥青砼( 4cm)
692m3
三、 6％水泥石粉层
355m3

六、 沥青碎石调平层
490m3
第六节 总体施工目标
一、 工期目标
抓住关键工序, 做好施工协调, 优化资源配置, 确保分期工期和总工期的实现。
根据业主的要求, 拟定施工工期为30天, 暂定 6月15日开工, 7月14日竣工交付使用。
二、 质量目标
工程质量按照施工规范要求、 国家有关验收标准评定, 达到分项工程合格率100%, 优良率85%以上, 工程质量要求达到市优良工程。
三、 安全目标
确保无安全责任事故。
四、 文明施工
达到文明工地标准, 有明显得交通疏导标志。按中山市有关文明施工的要求执行。

第六节、 总体施工程序、 施工设想及施工段划分
一、 总体施工程序
根据本工程具体情况, 确定总体施工流程见下图。

二、 施工设想及施工段划分
㈠、 施工设想

总体施工程序框图
铺洒沥青粘层油并铺洒石屑
铺沥青碎石调平层
铺6％水泥石粉调平层
竣工验收
旧路面处理及冲洗
施工准备
洒透油层
铺玻纤土工格栅

铺设中粒式普通沥青砼
铺SBS改性沥青上面层

根据业主的要求, 本工程须在30个日历天内完工, 工期短, 施工任务比较繁重, 而且受交通影响大。我公司将结合自身的施工能力和本工程的实际现场施工情况, 我们设想:
1．结合本工程的特点, 拟定施工工期为30天, 暂定 6月15日开工, 7月14日竣工交付使用。
2．本工程路面沥青砼的铺筑采用全线全幅摊铺施工, 拟定分上、 下面层两次铺筑完成, 每次铺筑时间根据我公司的施工能力能够控制在2天内; 沥青砼铺筑期间将对施工路段进行封闭交通, 并与交警部门合作实行短时间的交通管制。
3．本工程调平层的施工采取分幅进行, 半幅施工半幅疏导交通, 确保在施工过程中最大限度地减少对该地段交通的影响。
4．以确保在施工期间施工、 行车及行人的安全, 在施工段与非施工段之间要用简易围蔽分隔开。
5．由于该施工地段原有管线错综复杂, 在施工的过程中要注意对原有管线的保护
6．充分利用我司现有的沥青砼路面施工设备和以往的施工经验, 投入先进精良的施工设备, 经验丰富的施工人员, 确保工程按质、 按期完成。
㈡、 施工段划分
根据施工设想, 结合当前工程实际情况, 我们计划的施工段划分如下:
1．本工程道路车行道路面水泥石粉调平层和沥青碎石调平层的施工, 以行车道中线为界限分左、 右半幅铺筑, 即封闭半幅施工路段, 铺设调平层, 开放另半幅路段疏导交通。
2．道路面层的沥青砼分上、 下面层全线、 全幅两次铺筑完成, 沥青砼铺筑期间封闭该路段。

第二章 施工进度计划和保证措施及违约责任承诺
第一节 施工进度计划
按照本工程的施工设想和施工段划分, 根据工程现场施工的特点, 制定本工程的施工进度计划:
1．以业主要求的工程为控制工期, 结合本工程的特点, 拟定施工工期为30天, 暂定 6月15日开工, 7月14日竣工清场。
2．左、 右半幅路段调平层施工时间分别控制在7天( 共14天) 以内, 其施工内容包括: 施工准备、 旧路面的处理和冲洗、 水泥石粉调平层和沥青碎石调平层的施工。
3．本工程道路车行道沥青砼路面面层分上、 下面层全线摊铺; 上、 下面层的铺筑可不连续进行, 间断期间可开放交通。
4．下面层普通沥青砼摊铺施工时间控制在2天内, 上面层改性沥青砼控制在1天内。
5．本工程施工的关键线路为: 施工准备 旧砼路面处理 调平层施工 铺筑玻纤格栅 铺设普通沥青砼下面层 铺设SBS改性沥青砼上面层 清理现场
经我司计算( 按全线半幅考虑) :
一、 本工程路面沥青砼铺筑分层进行, 摊铺施工时我公司投入一台160T/h生产能力的拌合楼, 全线全幅普通沥青砼下面层共约2500T, 按此计算仅需16小时即可完成, 考虑到铺筑格栅、 铺洒粘油层、 机械维修、 搬迁等因素的影响, 在2天( 48小时) 内能够完成全线全幅下面层普通沥青砼的施工任务。
二、 全线全幅改性沥青砼上面层共约1800T, 按照我公司的沥青砼的生产能力计算需12小时即可完成上面层, 考虑到机械维修、 搬迁等因素的影响, 可在1天内能够完成全线半幅上面层SBS改性沥青砼的施工任务。
详见下图”施工进度计划横道图”。

施 工 进 度 计 划 横 道 图
序
号
项目名称
工期
( 天)
年 六月
年 七月
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
1
2
3
4
5
6
7
8
9
10
11
12
13
14
一
施工准备
5

二
左幅调平层
施工
7

三
右幅调平层
施工
7

四
普通沥青砼下面层
2

五
改性沥青砼上面层
1

六
清场、 设备退场
5

说 明
1．本工程拟定总工期为30天, 开工日期暂定为 6月15日 , 竣工日期为 7月14日;
2．上、 下面层的铺筑可不连续进行, 间断期间可开放交通; 旧路处理及冲洗工序已包含在调平层施工中;

第二节、 工期保证措施及违约责任承诺
一、 工期的组织管理措施
为保证阶段工期的实现, 实现本工程工期目标, 我们将足额配置资源, 加强现场科学管理, 积极应用新技术、 新设备, 抓住关键线路和工程重点, 做好工程进度监控, 确保既定工期目标的实现。
㈠、 加强与业主及相关单位的联系配合, 共同做好前期准备工作
一旦中标, 项目经理部将按标书承诺迅速组织先遣人员、 机械上场, 以最快速度完成施工准备进场施工。
㈡、 健全施工管理组织和各项管理制度, 标准作业、 有序施工, 使整个现场施工处于严格受控状态。
项目经理部计划财务部计划组专职负责进度调控监督, 工程部调度组专职负责现场进度信息收集, 项目经理部每日工程例会根据反馈信息进行修正、 调整, 确保日计划完成, 以确保总工期的实现。
㈢、 加强基础管理工作, 为快速有序施工、 安全均衡生产创造条件。
项目经理部各部室及作业队必须严格按管理程序和作业规程工作, 做好岗前教育培训、 技术交底、 物资采供、 设备保养等工作, 保质保量按期完成本职工作, 为她人、 下道工序、 后续单位顺利施工创造条件。
㈣、 组织劳动竞赛, 调动全员工作积极性。
项目经理部将广泛加强宣传教育, 组织内部劳动竞赛, 搞好后勤服务, 兑现奖惩制度, 积极听取合理化建议, 充分激发调动全体职工劳动积极性和创造性。
二、 工期的过程管理措施
㈠、 严格按计划组织施工
㈡、 加强施工现场管理
全员熟悉操作规程和质量标准, 加强施工现场管理。充分利用现有成熟工法, 积极推广应用新技术、 新工艺、 新设备, 合理调配资源, 充分发挥设备能力和材料性能, 结合工程实际, 适时调整施工方案和施工工艺, 杜绝质量事故和安全事故, 不断提高劳动生产率。
㈢、 增强工期意识, 保证材料、 机械及时到位
按施工计划编制材料采购及设备配置计划, 保证材料及时到位, 杜绝停工待料, 优选先进精良设备和机具, 加强机械设备的使用、 维修、 保养和管理, 确保设备完好率。做好材料储备工作, 保证正常施工。
㈣、 全面推行承包责任制
按照进度计划, 将各项工作落实到具体人员上, 对各级均实行合同管理, 工程进度与经济承包挂钩, 实行重奖重罚。适时开展劳动竞赛, 充分调动广大职工积极性。
㈤、 建立健全工程例会制度
工地每天召开各作业班组工作会, 总结当日计划完成情况及确定第二天工作计划, 研究解决施工中存在的问题, 以”日”保总工期的实现。
㈥、 主动加强与业主、 监理和地方有关部门的联系
严格执行业主下达的各项计划、 指令。主动加强与业主、 设计、 监理等单位的联系, 及时汇报工程进展情况, 做到每个环节、 每道工序的质量达到标准取得签证。同时, 加强与地方政府及有关部门的联系与协调, 为施工创造良好的外部环境。
㈦、 制定相应的成品保护措施
保证施工过程中的成品、 半成品不因人为及机械损坏而造成返工、 返修, 确保工程产品顺利移交。
三、 工期保证措施
为确保工期, 在施工中充分发挥我司专业队伍技术力量和机械设备的优势, 狠抓施工现场的全面管理, 精心组织, 合理安排, 保证日常施工有组织、 有计划、 按步骤地顺利进行。
㈠、 从组织上及机械、 劳动力配备上保证
公司抽调精干人员组成项目经理部, 统一指挥, 协调全段的施工, 抽调精干的技术力量和先进的施工机械设备。
㈡、 从工程材料供应上保证
根据施工计划制定施工原材料的计划、 采购、 运输、 保管和供应, 保证施工的需要, 杜绝停工待料现象的发生。
㈢、 从计划安排上保证
按照工期要求, 结合实际按日制定详细的实施方法和方案, 在制定施工计划时, 留有余地, 充分考虑气候和其它意外事件对施工的影响。重要工序要做好详细的实施性施工组织设计和施工计划, 并报监理工程师审批, 充分利用有利条件和时间, 合理安排各分项工程的施工顺序, 缩短流水作业时距, 加快工程进度, 以确保工期。
㈣、 从后勤保障上保证
加强对施工机械设备的保养、 维修, 保障其正常运转, 各施工班组设置维修小组, 配足机械设备的零配件, 一旦机械设备出现故障, 及时进行抢修和调换替补, 以保证施工的需要。
㈤、 从做好协调关系上保证
加强与业主、 监理工程师和道路排水工程施工单位的联系, 做好协调工作, 加强文明施工管理, 使施工顺利进行, 确保工期。
㈥、 从解决施工难点上保证
及时召开专题会议, 解决施工过程中的技术难点, 工程技术人员经常到施工现场和施工人员一起, 研究和解决施工中遇到的技术难题。项目部推广先进的施工方法, 根据实际情况, 调整施工力量, 完善施工方案和方法, 使施工顺利进行, 确保工期。
㈦、 从道路基层工作面按计划交工上保证
道路基层工作面按期交工是保证路面摊铺按计划施工的关键, 必须加快道路排水系统的改造施工以及旧路的拆除清理工作, 同时与交警等地方部门保持密切联系, 作好施工期间的交通疏导工作。
四、 工期调整及追赶措施
本工程将严格按照每日施工计划安排, 均衡组织生产, 但若因重大设计变更、 自然灾害或其它一些原因影响了计划施工工期, 我们将采取如下措施调整和追赶工期, 确保总工期最终实现。
㈠、 挖掘潜力, 优化施工方案
经过科学分析并结合施工实际情况, 挖掘潜力, 优化施工方案, 调整施工工序, 做好工序衔接, 确保关键工序, 使施工作业更科学、 更合理, 达到使工期缩短的目的。
㈡、 增加人力、 物力、 机械和资金的投入
1. 增加劳动力, 积极做好职工工作, 搞好材料、 物资储备。
2. 增加施工机械设备、 料具的投入, 充分发挥机械化施工的效率。
3. 加强施工管理, 确保资金更好的用于施工生产, 保障施工生产顺利进行。
4. 增加作业时间, 由两班增加到三班作业。
五、 违约责任承诺
我司一旦中标, 将严格履行合同条款, 以一流的施工管理水平, 优良的施工形象, 运用先进的施工设备、 技术和方法, 保质、 保量完成施工任务。在此我司郑重承诺: 如因我公司责任导致本工程未按期完成, 每延误一天扣罚5000元/天。

第三章 劳动力和材料计划及保证措施
第一节 劳动力及材料计划
一、 劳动力计划
根据施工总进度计划、 施工任务及施工队伍安排, 高峰期计划投入劳动力80人, 详见下图。
劳动力投入计划柱状图
施工进度计划柱状图

施工时间
5日
5日
5日
5日
5日
5日
人数合计
40
60
60
70
80
40
施工进度( ％)
0
10
20
30
98
100

二、 材料计划
根据施工进度计划的安排, 制定本工程的材料用量计划。主要材料供应计划见下表。
序号
材料名称
单位
数量
进场时间
1
玻纤格栅
m2
17300
6月
2
普通沥青混凝土
m3
865
6月
3
SBS改性沥青混凝土
m3
692
6月
4
乳化沥青
Kg
10400
6月
5
32.5R水泥
T
45
6月
6
石屑
m3
461
6月
7
沥青碎石
m3
490
6月

第二节 材料供应保证措施
一、 原材料的供应
我司已与各材料供应商有较长期的合作关系, 签订了稳定的供货合同, 若我公司中标, 将在1天时间内大批量进料。
二、 备料情况
我公司沥青砼站有较大的堆放场地, 当前我司在沥青拌合场内已备足了5000T沥青砼的原材料, 各种原材料及配合比试验已完成, 进场后立即能够进行摊铺施工。
三、 资金情况
我司已备有一定资金, 用于材料采购等, 业主提供的工程款, 保证做到专款专用, 确保工程如期进行。

第三节 劳动力保证措施
一、 拟投入施工的劳动力均为我司固定员工, 现正在公司总部, 若我公司中标, 将能够立即进场, 不需要动员周期。
二、 节假日不休息, 按需进行轮班制, 做到”人停机不停”。

第四章 机械设备投入计划及检测设备
第一节 主要施工机械需用计划
根据本工程特点、 施工方法、 施工进度计划以及结合我单位现有机械设备, 投入充分的施工机具进场施工。拟投入本工程施工的机械设备计划详见下表。

拟投入本工程的主要施工机械设备表
机械设备名称
规格型号
额定功率( kw) 或容量( m3) 吨位( t)
厂牌及
出厂时间
数 量
( 台)
沥青摊铺机
LTLY9000
490KW
镇江
1
沥青摊铺机
WLTL7000
490KW
镇江
1
沥青洒布机
PZ4000
55KW
杭州
1
沥青拌和机
LB C
160T/h
镇江
1
沥青砼运输车

15T
武汉98年
8
振动压路机
W1102H
18T
湖南92年
2
双轮振动压路机
SW850
20T
日本92年
2
装载机
ZL40A
2.5m3
中国柳州94年
2
洒水车
GH5080G
99KW
广州94
2
手扶式压路机
HV60
1.5T
山东
1
机械洗刨机
W1900
2M
广州
2
稳定土搅拌机
450A
0.5M3
顺德96年
2

第二节 检测设备计划
本工程配备的主要检测设备详见下表。
拟投入本工程的试验、 测量和质检设备表
仪器设备名称
规格型号
单位
数量
备注
经纬仪
J2
台
1
开工后3天内进场
全站仪
C-100
台
1
开工后3天内进场
水准仪
S3
台
2
开工后3天内进场

第五章 施工平面布置和临时设施布置
第一节 施工总体布置说明
一、 布置原则
㈠、 充分利用设计文件规划的施工场地, 本着满足施工需求、 减少施工占地、 减少污染, 文明大方的原则布置施工现场。
㈡、 以满足施工生产需要为前提, 尽可能地减少对市民正常生活的及城市交通的影响。
㈢、 对既有建筑、 城市综合管线等采取必要措施予以保护。
二、 布置依据
㈠、 招标文件的有关规定。
㈡、 中山市关于环保、 安全、 文明施工的有关规定。
㈢、 本投标人在实施本工程过程中的项目管理目标。

第二节 施工总平面布置
一、 现场布置规划及主要临时设施
由于本工程位于东凤镇交通主干道上, 来往车流量较大, 施工临时设施的布置既要方便施工, 又要不妨碍交通及市民的生活。
我司沥青砼拌合场设在沙溪镇龙瑞, 各种生活、 生产设施齐全, 不需要占用施工现场场地; 本工程项目经理部租用附近的民房。现场施工临时设施初步规划布置在兴华路与东海三路交叉口的西北侧的半幅道路上( 桩号为K1+400～K2+430) , 利用半幅车行道摆设集装箱作为现场办公室, 机械设备停放在附近的正在施工半幅道路上, 这样既不占用施工范围外的地方, 又不影响交通及施工。其详细规范布置见《施工总平面布置图》。但中标后亦可根据现场施工的实际需要再作修改。
二、 施工主要设施
根据现场情况和工程进度要求, 确定本工程主要设施计划。主要设施计划详见下表。
主要设施数量表
序号
名称
规格
单位
数量
说明
1
项目经理部
4×5
㎡
20
租用房
2
监理办公室
4×5
㎡
20
租用房
3
沙溪沥青砼拌合场
100×90
㎡
9000
现有
4
试验室

我司试验室
5
机械设备停放场
6×10
㎡
60
车行道
6
现场办公室
8×3
㎡
24
集装箱
7
材料仓库
8×3×2
㎡
48
集装箱
三. 施工场地围蔽
施工路段采用可移动式的简易围蔽, 即每隔一定距离设一可移动简易支架, 然后支架用彩条布连接的围蔽形式, 同时安排专人负责指挥交通。各施工围蔽预留施工车辆出入口, 在原有的路口及单位、 商铺、 居民出入口处, 施工围蔽时预留入口。

第六章 交通疏解方案
为确保施工期间该路段交通满足要求, 在进场前作好交通疏解的安排, 并与业主和当地的交警部门合作, 做到合理、 有序、 安全地疏解交通, 因此我公司将制定一套合理的交通疏导方案, 其具体措施如下所述:
1．根据业主的要求, 在施工沥青砼面层期间, 尽量减少道路封闭时间; 故我们拟定本工程分下、 上面层两次采用全线、 全断面铺筑, 先铺筑下面层5cm中粒式沥青砼, 再铺筑上面层4cm SBS改性沥青砼; 施工下面层时将对施工段道路进行封闭2天, 施工上面层时亦将封闭施工段道路1天。
2．由于兴华路是东凤镇的主要交通干道, 在摊铺沥青砼, 实行封路期间, 我们将与当地的交警部门和业主协商, 制定该路段交通管制的措施, 保证交通畅顺。
3．上、 下面层沥青砼铺筑可不连续进行, 下面层铺筑完毕后可开放交通, 待到铺筑上面层时再重新封闭施工段道路, 进行铺筑。
4．在铺筑面层沥青砼封路期间, 设置临时简易围蔽, 将施工段区域围闭起来, 来往车流将经过两侧的人行道疏导。
5．调平层施工, 采用半幅施工, 半幅疏导交通, 在此施工期间亦要设置临时简易围蔽, 将施工段区域围闭起来, 并设置明显交通导向标志, 准确引导车流。
6．项目部建立专门的交通疏导小组, 派专人在施工期间维持交通, 避免车辆和行人交通混乱, 确保行人、 行车的安全。
7．加强与业主及地方交警部门的合作, 确保在施工期间满足行车要求。
总之, 我们将按照业主提出的要求, 根据施工现场的实际情况, 配合当地的交警部门, 尽我们的最大努力确保施工期间交通畅顺。

第七章 工程项目实施的重点、 难点和解决方案及关键施工技术、 工艺
第一节 工程项目实施的重点、 难点和解决方案
一、 施工工期
本工程工期紧、 任务重, 为确保工期目标的实现, 拟采取以下措施:
㈠、 加大施工机械投入。
㈡、 采取灵活的施工安排, 做到具备条件一段, 完成一段, 不具备条件的, 尽全力创造条件, 确保在 7月14日完成工程的施工任务。
㈢、 做好备料。
具体内容详见后述《工期保证措施》内容。
二、 沥青砼路面施工
原材料质量、 不同沥青混合料的配合比、 沥青混凝土料搅拌生产质量、 铺筑碾压质量和运输保温五个环节, 是本工程关键施工技术、 工艺 。
㈠、 原材料
充分利用我司现有的试验室, 配备一整套完整的检测、 试验设备, 负责全标段施工材料的检测、 试验, 按照有关规定和试验结果, 确定沥青砼面层的施工配合比。按照技术规范要求, 进行沥青、 粗细集料、 矿粉、 格栅等原材料以及各类混合料的各项技术指标的检测, 保证施工原材料符合各工序技术规范和施工图设计的要求, 以确保工程质量目标的实现。
㈡、 沥青混合料的配合比
根据各项检测试验结果, 以及我司已完工的沥青路面的施工经验, 进行不同种类的沥青混合料配合比设计, 并从中优选沥青混合料的配比。
㈢、 沥青混合料拌合
1. 经常对拌合楼的计量系统、 测量系统、 电气系统、 输送管道、 机械转动等进行检查、 检修, 使设备在最佳状态下运行。
2. 拌合前, 检查砂、 石等集料品质是否有异状, 做好目测和抽验工作, 如有问题, 通知停止使用。拌和中检查冷热料仓比例是否正确, 矿粉及沥青加热温度是否适宜, 并经常抽查沥青拌合站称量、 控温系统是否正常, 筛网是否完好。每天上、 下午各一次在拌合站取样进行马歇尔试验、 沥青含量抽提试验, 发现问题及时书面提出调整方案。对于油石比, 各热料仓比例未经技术负责人同意不得随意变动。
3. 拌合时, 要在试验室监督下, 严格按批准的生产配合比投料, 加强温度控制, 并做好生产记录。确保沥青混合料均匀一致, 无花白、 无离析和结团成块现象。对每车出厂混合料产量和温度认真记录, 严禁不符合技术规范的沥青混合料出厂。实际拌合过程中又主要从如下四方面控制:
⑴ 严格控制拌和温度
沥青的原材料和成品温度、 集料烘干加热温度、 混合料拌和温度及出厂检验, 由温度员全面负责, 并如实填写各种数据, 对不合格产品坚决远离现场。
⑵ 严格控制矿料级配
对各个热料仓的材料质量、 矿粉质量及一盘混合料总质量, 逐盘打印, 随机计算出矿料级配与标准配合比对照, 其配料误差应满足规范的要求, 此项工作由试验室指派专人蹲点负责, 并做好记录。
⑶ 严格控制沥青用量
按照规定频率, 每天对拌合机取样进行抽提试验, 油石比误差不能超过±0.3％。
⑷ 严格进行马歇尔试验
认真检测密度、 空隙率、 VMA、 VCA、 VFA等四大致积指标, 同时检测稳定度、 流值。抽样进行沥青混合料高温稳定性车辙试验( 视当时条件定) 、 低温抗裂试验、 水稳性试验, 确保出厂混合料合格。
㈣、 铺筑碾压
经常对摊铺机检查振捣板、 震动器、 慰平板、 螺旋摊铺器、 离合器、 括板送料器、 料斗闸门、 自动传感器等是否正常, 加强保养维修, 以保证摊铺机在最佳状态下使用。对浮动基准梁( 即滑靴) , 重点检查其性能状况, 按经验总结出的机械规律调试。压路机检查转向、 启动、 振动、 倒退、 行驶及洒水设备等方面的性能及滚筒表面摩损情况。各种上路作业机械严禁漏油。施工中加强机械保养, 确保设备运转正常。每日施工前, 对工作装置及调节结构进行专门检查, 各部位都必须试运转, 并确保开机前水足油满。摊铺中除控制好摊铺温度外, 尚需保持摊铺速度恒定, 不得中途变档或停顿, 做到长距离连续摊铺。收工后对机械设备认证保养维修。在摊铺现场由有经验的专业工程师对到场的沥青混合料目测检查, 合格后方可摊铺, 并用电子温度计检查记录到场温度、 摊铺温度。如遇天气变化, 根据温度指挥调整摊铺速度。对虚铺厚度严格控制, 随时检查。路面横坡、 纵断高程紧跟摊铺机以水准仪检测, 根据其结果随时通知摊铺人员是否调整虚铺系数。对局部不平处, 以筛选细料补平后才能碾压。
路面平整度与压实方法有很大关系。现场质检人员严格按要求地方法控制碾压方式及速度, 按测试温度指挥碾压。为了使初压、 复压、 终压层次不乱, 在现场分别设三种不同颜色的彩旗予以区别, 复压后即用三米直尺检查平整度, 对平整度不符之处, 在终压前用碾压方式予以消除。
严格进行成型路面的自检工作, 加强自检资料的整理和完善。按规范要求和技术标准检测压实度、 厚度、 平整度、 弯沉、 构造深度、 摩擦系数、 高程、 中线、 横坡、 宽度等指标, 及时整理出资料, 并反馈给施工队, 发现不足迅速改进。为了加强沥青砼面层质量管理, 我司根据规发要求的”施工质量动态管理”的办法, 采用微机管理质量的数据, 将每天的检测结果及时输入计算机, 绘制动态管理图, 配有专门的变异系数计算软件, 使工程质量管理上一个层次, 建立工程质量数据库, 把我司的质量管理目标量化, 为施工质量管理打好基础, 也为今后的改性沥青路面施工积累经验, 便于改性沥青路面的推广和应用。
㈤、 沥青混合料恒温
1. 采用加设棉被保温的运输车运输。
2. 做好施工衔接, 做到料到即铺, 防止发生运料车排队待卸的现象。
3. 密切监测室外温度, 当室外温度低于15。C时, 采取必要加温措施。
第二节 沥青砼路面关键施工技术及工艺
本标段热拌沥青混合料路面为东凤镇兴华路改造工程从桩号K0+680至桩号K2+131之路面, 路线设计总长1451米, 行车道路面宽度为12米, 结构为: SBS改性沥青细粒式沥青砼4厘米, 中粒式粒式普通沥青砼5厘米。沥青砼铺设至沿线两侧路口转弯的切点处。
本工程热拌沥青混合料采用我公司设在中山市沙溪镇的沥青砼搅拌站, 每台拌合楼的产量为160T/h, 由于沥青路面施工季节在夏季, 沥青砼摊铺时间可能要安排在晚上, 因此采用加设恒温装置的15T沥青砼运输车运输。摊铺采用2台摊铺机组成梯队摊铺, 摊铺机最大摊铺宽度分别为9m和7m, 完全满足本工程施工需要。
玻纤格栅安排专业施工队伍施工, 粘( 透) 层油采用沥青洒布车撒布。
沥青砼摊铺采取分层摊铺, 采用后退法施工。其整个施工工艺流程见下图

机械选型与安装
机械检修
机械试运转
测量放样
旧路面处理
铺设调平层
料场选择
材料性能鉴定
沥青砼配合比设计
配合比调试
试机拌和
沥青混合料生产
铺玻纤格栅
试验段施工
批准配合比
沥青混合料摊铺
沥青混合料压实
路面成型检测
制定改进措施
压实度检测
沥青混合料抽提等试验验

热拌沥青混合料路面施工工艺流程框图

一、 前期施工准备
测量工作
建立全线闭合导线网, 按照设计图纸的要求对施工现场进行测量放线
二、 路面处理及调平层施工
本改造工程的道路基层为原有的旧砼路面, 施工前先按照测量放线的区域清理现场, 并复核原有路面实际标高; 并根据设计图纸的要求铺设调平层。当新旧路面高差介于14～20厘米时, 采用AK—30沥青碎石层作为调平层; 当新旧路面高差大于20厘米时, 采用6％的325号水泥石粉作为调平层; 当新旧路面高差小于14厘米时, 直接以中粒式沥青砼作为调平层, 在沥青砼铺设前只需对原有路面进行人工打毛和冲洗即可。路面处理及调平层验收合格后进入下一个工序施工。
三.
