建筑节能技术交底.doc

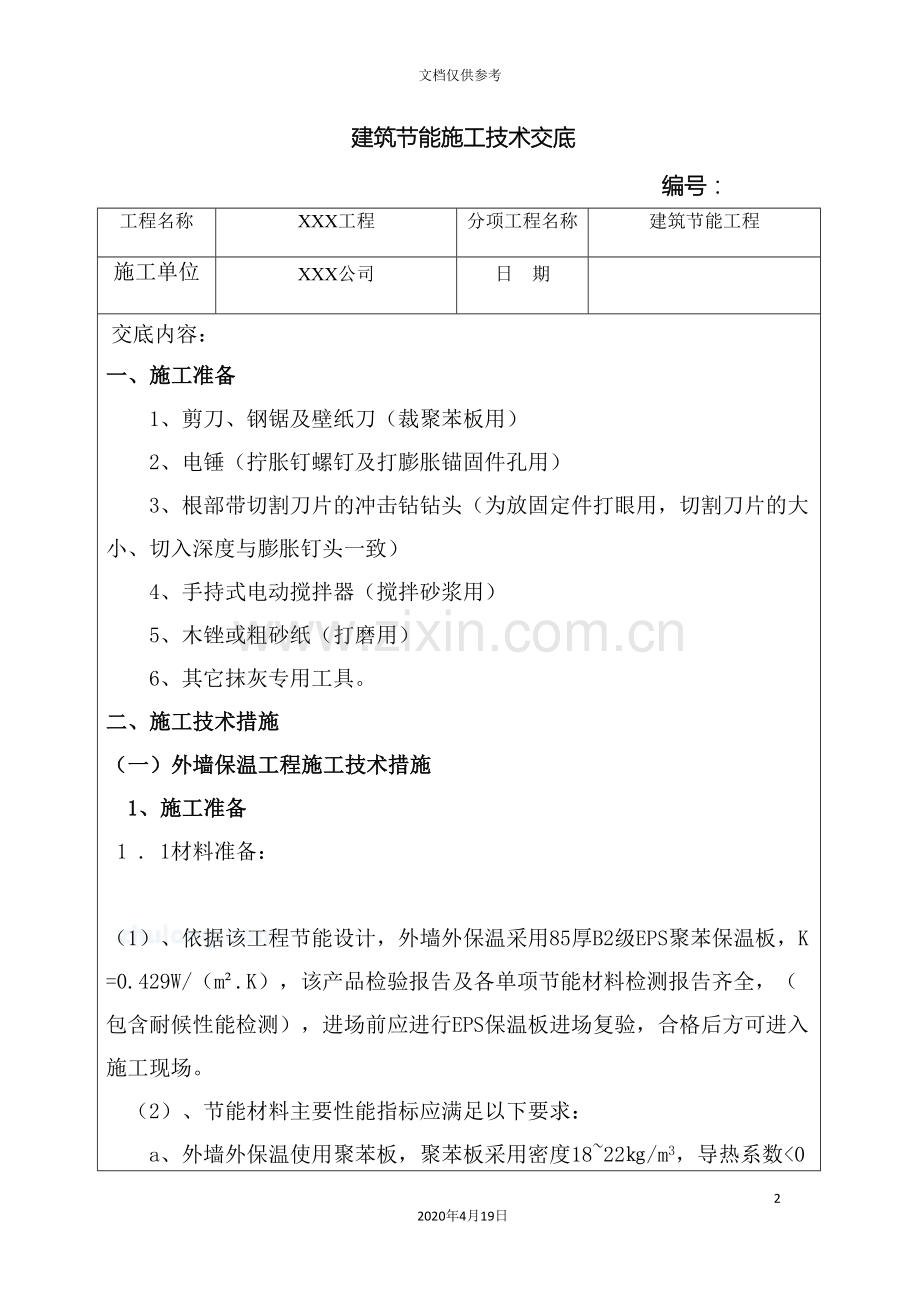

建筑节能技术交底142020年4月19日文档仅供参考 建筑节能施工技术交底 编号：工程名称XXX工程分项工程名称建筑节能工程施工单位XXX公司日 期 交底内容： 一、施工准备1、剪刀、钢锯及壁纸刀（裁聚苯板用）2、电锤（拧胀钉螺钉及打膨胀锚固件孔用）3、根部带切割刀片的冲击钻钻头（为放固定件打眼用，切割刀片的大小、切入深度与膨胀钉头一致）4、手持式电动搅拌器（搅拌砂浆用）5、木锉或粗砂纸（打磨用）6、其它抹灰专用工具。二、施工技术措施（一）外墙保温工程施工技术措施1、施工准备 1 . 1材料准备： （1）、依据该工程节能设计，外墙外保温采用85厚B2级EPS聚苯保温板，K=0.429W/（m.K），该产品检验报告及各单项节能材料检测报告齐全，（包含耐候性能检测），进场前应进行EPS保温板进场复验，合格后方可进入施工现场。（2） 、节能材料主要性能指标应满足以下要求：a、外墙外保温使用聚苯板，聚苯板采用密度1822/m3，导热系数50年。PE-RT导热地盘管的弯曲半径不应小于6倍管径，在铺设中直段管段不大于700mm内设固定管卡，弯曲管段沿走向距离不大于200300mm设固定管卡，用尼龙扎带固定在钢丝网上。 3）、导热地盘管与分（集）水器连接前应测量好连接尺寸，用专用管剪断口，管口断面应垂直于管轴线，断口处应对残渣、毛刺进行修整清理，分（集）水器接口为卡箍式自锁紧连接件，将管头插入后拧紧锁母。 (5)、螺纹套管的安装与处理：管间距小于等于10厘米或过墙处、或加伸缩缝处安装螺纹套管套管，穿墙套管出墙部分不少于5厘米。 (6)、打压试验： 本工程自开始施工到交工验收共进行两次打压试验，每户管道全部安装完毕后，进行第一次压力实验：在进水口连接临时水源，打开进水球阀、排水球阀，注入清水、排水至出口水无可见颗粒物和气泡，即视为冲洗合格。然后存水打压，用手动试压泵缓慢加压，升压时间不少于15分钟，达到试验压力大于0.6Mpa但不大于0.8Mpa，在试验压力下，稳压一小时，其压降不应大于0.05Mpa为合格。此项工作需经自检合格后由监理验收，验收合格，方可进行下一道工序施工，此间需及时做好试压及冲洗自检记录。 铺盖层的要求：回填C20细石混凝土（细石应用水冲洗干净）；根据热学理论，覆盖层的厚度及介质，会直接影响裸管的散热量，因此覆盖层的高度易为管上端23厘米。 (7)、带压回填混凝土找平层： 在二次压力实验合格后，在保持0.6Mpa压力的情况下，及时填充混凝土，并在其后48小时混凝土养护期内采暖系统保持该压力，填充层养护过程中，水压应保持在0.4 Mpa。在混凝土施工过程中，避免损伤导热地盘管外壁及破坏盘管排列间距。 在混凝土施工过程中应注意：对于房间采暖面积大于30的地面应设置伸缩缝，当地面短边长度6m，延长度方向每隔6m设一道10mm宽的伸缩缝，缝中填充=10mm聚苯乙烯保温伸缩板条，要求施工人员配合土建施工预留。 (8)、验收交工： 初次供暖时，热水升温应平缓。供水温度应高于环境温度10左右、低于32；连续运行48小时以后，每隔24小时水温升高3，直至达到设计温度。运行期间，整个系统均如主管系统均不应有跑、冒、滴、漏等现象，各种阀门开闭灵活。（五）电气工程施工技术措施 施工技术要求（1）地下车库采用密闭式高效荧光灯；（2）楼梯间、主要出入口和车道上设置应急照明及疏散指示照明;（3）其它场所荧光灯选用荧光灯、金属卤化物灯或其它节能型灯具；（4）荧光灯选用T5、T8细至今型（d26mm），已达到光效高、寿命长、显色性号的品质要求，并应配用镇流器或节能型电感镇流器，采用的镇流器应符合该产品的国家能效标准；（5）灯具的功效因数不小于0.9；（6）灯具的安装应遵循从材料选购、位置确定，到安装检验查、验收的原则，加强在施工过程中对外观质量的控制。（7）住宅照明功率密度值（W/）5，车库照明功率密度值（W/）1.8，车位、车道照明功率密度值（W/）2，风机房、泵房照明功率密度值（W/）3.5，变配电室照明功率密度值（W/）6，技术负责人： 交底人： 接交人： 本表由施工单位填写，交底单位与接受交底单位各存一份。
