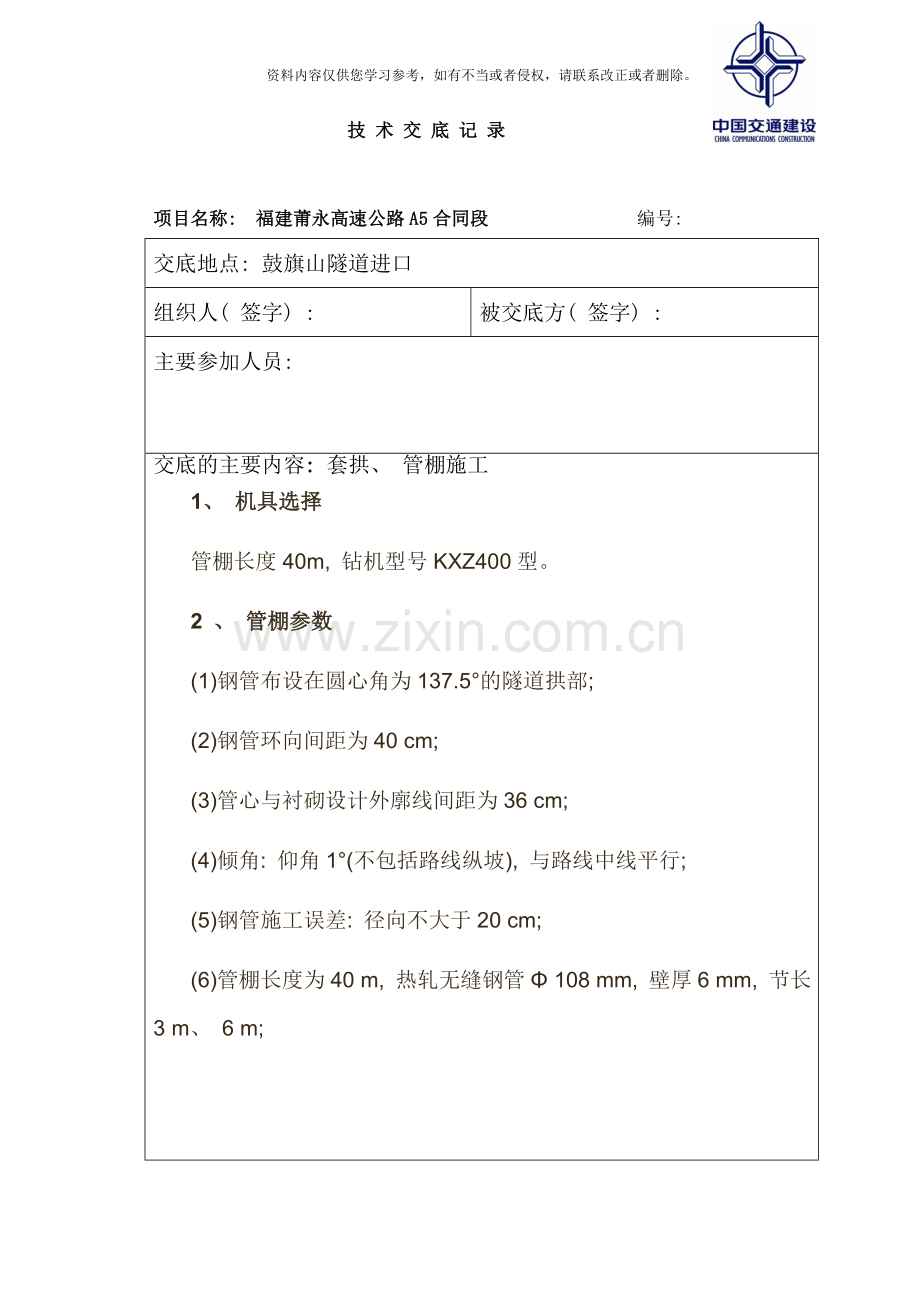

技 术 交 底 记 录

项目名称: 福建莆永高速公路A5合同段 编号:
交底地点: 鼓旗山隧道进口
组织人( 签字) :
被交底方( 签字) :
主要参加人员:
交底的主要内容: 套拱、 管棚施工
1、 机具选择
管棚长度40m, 钻机型号KXZ400型。
2 、 管棚参数
(1)钢管布设在圆心角为137.5°的隧道拱部;
(2)钢管环向间距为40 cm;
(3)管心与衬砌设计外廓线间距为36 cm;
(4)倾角: 仰角1°(不包括路线纵坡), 与路线中线平行;
(5)钢管施工误差: 径向不大于20 cm;
(6)管棚长度为40 m, 热轧无缝钢管Φ 108 mm, 壁厚6 mm, 节长3 m、 6 m;

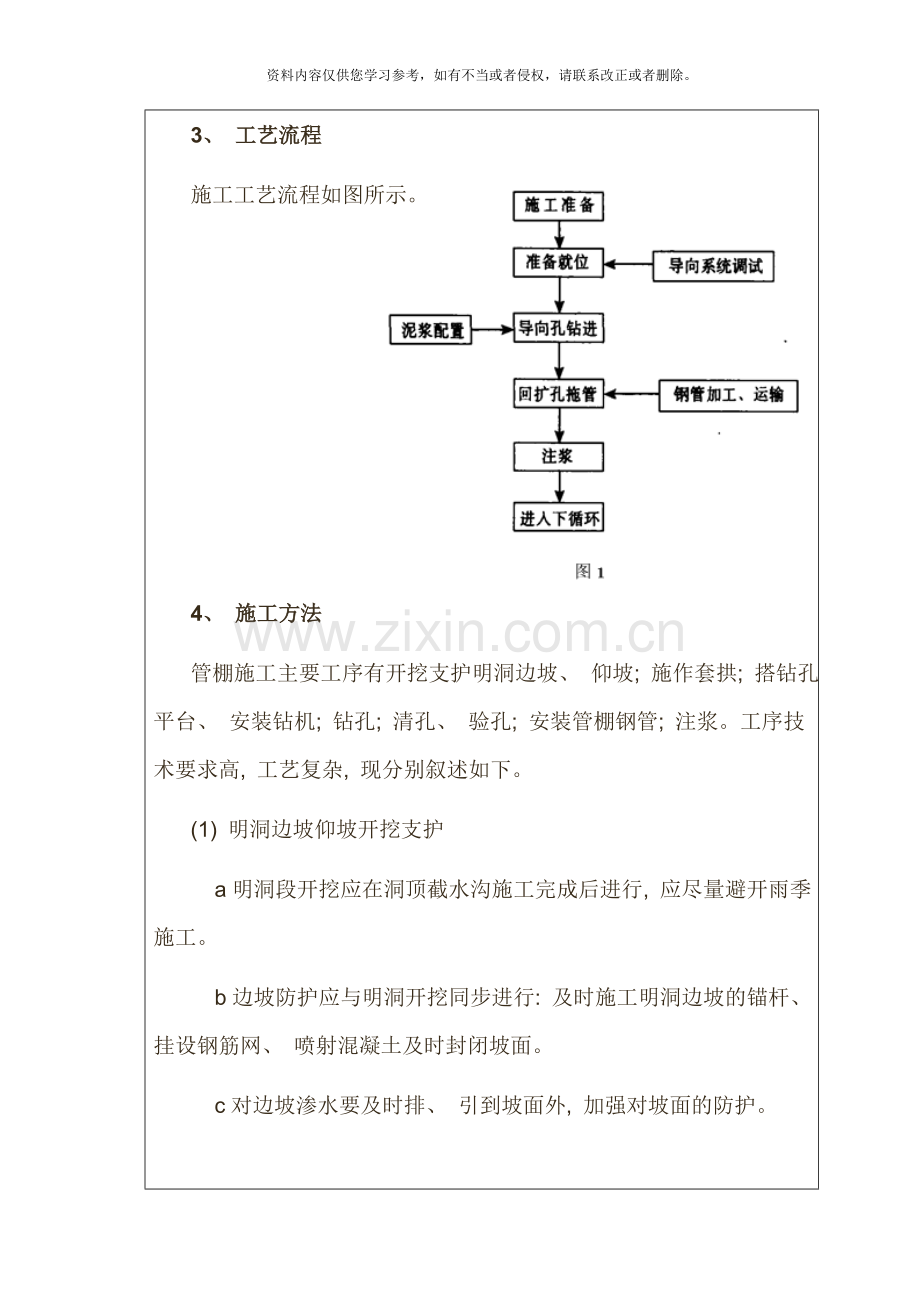

3、 工艺流程
施工工艺流程如图所示。

4、 施工方法
管棚施工主要工序有开挖支护明洞边坡、 仰坡; 施作套拱; 搭钻孔平台、 安装钻机; 钻孔; 清孔、 验孔; 安装管棚钢管; 注浆。工序技术要求高, 工艺复杂, 现分别叙述如下。
(1) 明洞边坡仰坡开挖支护
    a明洞段开挖应在洞顶截水沟施工完成后进行, 应尽量避开雨季施工。
    b边坡防护应与明洞开挖同步进行: 及时施工明洞边坡的锚杆、 挂设钢筋网、 喷射混凝土及时封闭坡面。
    c对边坡渗水要及时排、 引到坡面外, 加强对坡面的防护。

(2) 施作套拱
    a混凝土套拱作为长管棚的导向墙, 套拱在明洞外廓线以外施作, 套拱内埋设3榀18工字型钢支撑, 间距75cm。各榀钢架间焊接环向间距为1m的φ25连接钢筋, 孔口管为φ127钢管, 钢支撑与管棚孔口管焊成整体。套拱长2m, C25砼。套拱拱架加工图:
    b孔口管作为管棚的导向管, 它安设的平面位置、 倾角、 外插角的准确度直接影响管棚的质量。用经纬仪以坐标法在工字钢架上定出其平面位置; 用水准尺配合坡度板设定孔口管的倾角; 用前后差距法设定孔口管的外插角。孔口管应牢固焊接在工字钢上, 防止浇筑混凝土时产生位移。
( 3) 管棚施工
a配备专用的管棚钻机。性能应能满足洞口地质条件。钻进并顶进长管棚钢管。
b管棚应按设计位置施工, 钻机立轴方向必须准确控制, 以保证孔口的孔向正确。每钻完一孔便顶进一根钢管, 钻进中应经常采用测斜仪量测钢管钻进的偏斜度。
c钢管接头采用丝扣连接, 丝扣长15cm, 为使钢管接头错开, 编号为奇数的有孔钢花管的第一节管采用3m钢管, 编号为偶数的无孔钢花管的第一节钢管采用6m钢管, 以后每节均采用6m长钢管。
( 4) 注浆
a注浆机械: 注浆泵两台
b灌注浆液: 纯水泥浆液( 添加水泥重量的5%的水玻璃)
c注浆压力初压0.5~1mpa, 终压2mpa。注浆结束后,
5.安全注意事项
a施工现场对施工队伍及施工人员的安全交底、 教育培训和学习工作必须有针对性。
b正确使用个人安全防护用品, 特别注意安全帽的佩戴, 高处作业人员必须挂保险绳,
c要制定对施工现场危险部位的监控措施, 如桩机拆装的防护措施。
d根据实际需要及有关规定挂各类安全标志、 警告牌和安全标语等。
e施工现场必须按规定设置消防器材设备, 必须对施工现场进行定期或不定期的检查, 处理安全事故要做到 。
f隧道洞口夜间施工应具有良好的照明, 光度充分均匀。
g施工用电及照明用电要分开架设, 要设保险开关, 非电工不得动用电线设备。
h操作潜孔钻机时, 应注意安全, 防止误伤到人, 严禁操作人员站在孔位正前方。

被交底负责人意见:

签字:
交底负责人意见:

签字:
记录人: 日期:
